Компания BSTFLEX производит вязаные сетчатые муфты из нержавеющей стали для автомобильных выхлопных патрубков, гибких выхлопных труб, выхлопных демпферов и других гибких соединений выхлопной системы.

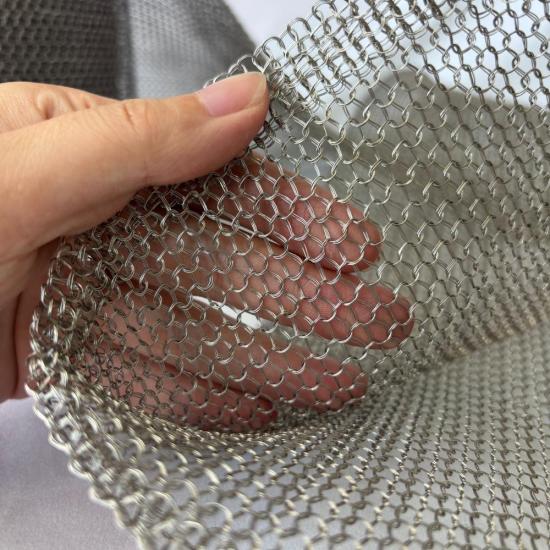

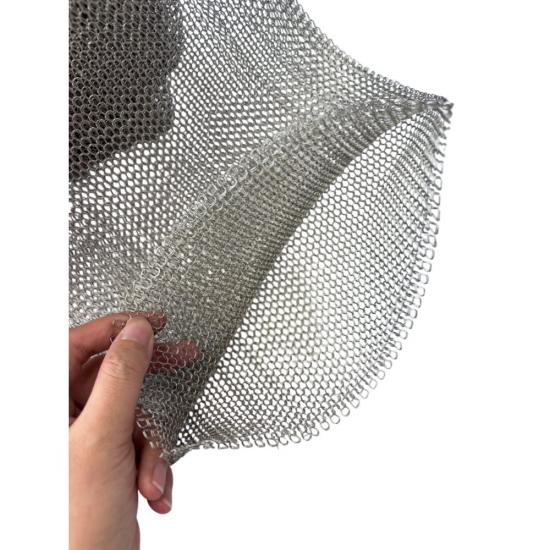

Рукав изготавливается путем вязания проволоки из нержавеющей стали в трубчатую петлеобразную структуру. По сравнению с жесткой тканой сеткой, вязаная конструкция может сжиматься, растягиваться и облегать сильфоны и гибкие компоненты выхлопной системы, сохраняя при этом непрерывную металлическую структуру.
Для некоторых типов выхлопных систем в процесс вязания можно одновременно подавать три проволоки из нержавеющей стали. Такая трехрядная конструкция создает более плотную многониточную сетку с большим количеством металлических точек контакта и может быть адаптирована под механические требования выхлопной системы.
Обзор продукта
Выхлопные сильфоны и гибкие выхлопные трубы предназначены для компенсации вибрации, теплового расширения, движения двигателя и многократных механических перемещений. Вязаная проволочная сетка служит гибким металлическим слоем вокруг или внутри гибкого выхлопного узла.
В зависимости от конструкции выхлопной системы, вязаная сетка из нержавеющей стали может быть установлена непосредственно вокруг сильфона, размещена под внешней оплеткой из нержавеющей стали или интегрирована в конструкцию для развязки выхлопной системы.
Благодаря петлеобразной конструкции сетка перемещается вместе с сильфоном, а не действует как жесткое покрытие. Это делает ее подходящей для применений, требующих гашения вибрации, защиты поверхности, гибкой опоры и механического разделения между металлическими слоями.
Тройная проволочная вязаная конструкция
Одним из основных вариантов производства, предлагаемых компанией BSTFLEX, является вязание на трех проволоках.
В этой конструкции три проволоки из нержавеющей стали подаются параллельно и сплетаются вместе в единую трубчатую сетчатую структуру. Каждая из трех проволок одновременно образует каждую вязаную петлю.
По сравнению с аналогичной однорядной конструкцией, трехрядная вязаная сетка содержит больше металлического материала в той же самой вязаной структуре. Это может изменить вес, жесткость, характеристики сжатия и поведение контакта проволоки с проволокой в готовой втулке.
Количество проволоки — лишь один из факторов проектирования. При выборе подходящей сетки необходимо также учитывать диаметр проволоки, плотность сетки, диаметр защитной оболочки, марку нержавеющей стали и место установки.
Как используется вязаная проволочная сетка в вытяжных сильфонах
Выхлопные сильфоны подвергаются постоянной вибрации и тепловым колебаниям во время работы двигателя. Сильфон должен оставаться гибким, компенсируя при этом движение между двигателем и выхлопной системой, расположенной ниже по потоку.

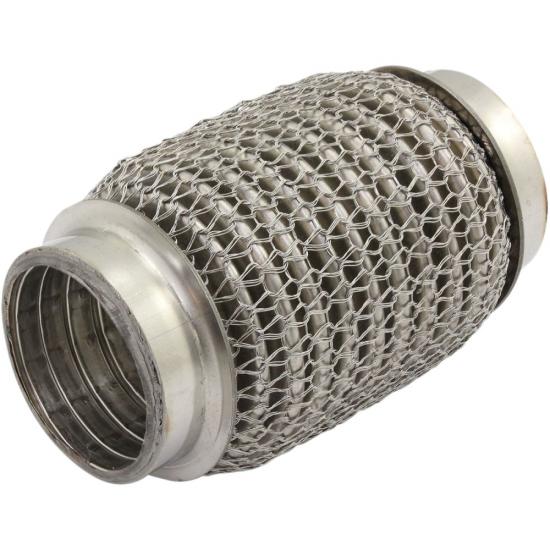

Вокруг сильфона можно установить вязаную проволочную сетку, обеспечивающую гибкое металлическое соединение. Сетка может деформироваться вместе с сильфоном и сохранять контакт при многократных движениях.
В зависимости от конструкции узла, вязаная сетка может помочь уменьшить прямое трение между сильфоном и окружающими металлическими компонентами. Она также может создавать множество точек контакта проводов, которые способствуют механическому демпфированию.
Применение в гибких выхлопных трубах
Гибкие выхлопные трубы обычно используются там, где жесткие выхлопные патрубки не могут компенсировать движение двигателя, тепловое расширение и вибрацию.
Гибкая выхлопная труба может включать в себя гофрированный сильфон, внутреннюю оболочку, внешнюю оплетку и вязаную проволочную сетку. Точная конструкция варьируется в зависимости от производителя выхлопной системы.
Вязаная сетка может располагаться вокруг сильфона или между сильфоном и внешней оплеткой. Ее назначение зависит от всей конструкции гибкой трубы.
Компания BSTFLEX поставляет вязаные сетчатые втулки, изготовленные на заказ в соответствии с наружным диаметром сильфона, требуемым диаметром втулки и механическими требованиями к готовому гибкому соединению.
Применение разделителей выхлопных газов
Автомобильные развязывающие устройства для выхлопной системы предназначены для уменьшения передачи вибрации и колебаний двигателя в выхлопную систему после него.
Вязаную сетку из нержавеющей стали можно использовать в системах развязки выхлопных газов, поскольку петлеобразная структура обеспечивает контролируемое движение, создавая при этом множество точек трения между проволоками.
Правильная конструкция сетки зависит от конструкции разделителя, требуемой гибкости, места установки и ожидаемого диапазона перемещений.
Сравнение вязаной проволочной сетки с оплеткой из нержавеющей стали.
Вязаная проволочная сетка и оплетка из нержавеющей стали — это разные изделия, и их не следует рассматривать как идентичные компоненты.
Вязаная сетка формируется из взаимосвязанных проволочных петель. Оплетка из нержавеющей стали изготавливается путем диагонального пересечения нескольких проволочных носителей.
Вязаная сетка, как правило, более сжимаема и хорошо принимает форму тела, в то время как плетеная ткань часто используется в качестве внешнего удерживающего или армирующего слоя.
В некоторых конструкциях гибких выхлопных труб в одном и том же узле используются как вязаная сетка, так и оплетка из нержавеющей стали, поскольку эти две структуры выполняют разные механические функции.
Диаметр проволоки на заказ
Диаметр проволоки оказывает прямое влияние на свойства готовой вязаной сетки.
Увеличение диаметра проволоки, как правило, повышает вес и жесткость сетки. Более тонкая проволока позволяет создать более легкую и гибкую конструкцию.
Диаметр проволоки также может влиять на сопротивление сжатию, гибкость петли, площадь металлического контакта и толщину готовой втулки.
По этой причине диаметр проволоки следует выбирать вместе с плотностью сетки и количеством жил, а не как отдельную характеристику.
Пользовательская плотность сетки
Плотность сетки определяет, какое количество проволоки из нержавеющей стали используется на заданном участке или длине вязаного рукава.
Более плотная сетка содержит больше металлического материала и больше точек контакта между проволоками. Более открытая сетка обычно обеспечивает большую гибкость и меньший вес.
Для различных конструкций выхлопных сильфонов и гибких труб может потребоваться разная плотность сетки. Компания BSTFLEX может скорректировать структуру вязаного полотна в соответствии с образцами, чертежами или техническими требованиями заказчика.
Диаметр нестандартной втулки
Трубчатая вязаная проволочная сетка может изготавливаться различных диаметров для соответствия выхлопным сильфонам, гибким трубам и разделительным элементам.
Правильный диаметр втулки важен для обеспечения надлежащей работы узла. Слишком тугая втулка может ограничивать движение, а слишком свободная втулка может не обеспечивать необходимого механического взаимодействия.
Для OEM-разработки заказчикам рекомендуется указывать наружный диаметр сильфона, требуемый диаметр сетки и длину готовой втулки.
Доступные материалы
Нержавеющая сталь широко используется для изготовления сетчатых конструкций для выхлопных систем, поскольку она обеспечивает коррозионную стойкость, механическую прочность и пригодность для работы в условиях высоких температур выхлопных газов.
В качестве материалов обычно используются нержавеющая сталь марок 304 и 316. Другие марки нержавеющей стали или высокотемпературные легированные проволоки могут быть рассмотрены в соответствии со спецификациями заказчика.
При выборе материала следует учитывать рабочую температуру, условия окисления, воздействие дорожной соли, конденсацию, срок службы и место установки в выхлопной системе.
Технические характеристики
| Продукт | Рукав из вязаной проволочной сетки из нержавеющей стали |
|---|---|
| Строительство | Трубчатая вязаная проволочная сетка |
| Конфигурация проводов | Однопроводная или многопроводная конструкция |
| Строительство, представленное в разделе "Рекомендуемые проекты" | Тройная проволочная вязаная сетка |
| Материал | Нержавеющая сталь |
| Типичные оценки | 304, 316 или нестандартного качества |
| Диаметр опорной втулки | От 25 мм до 150 мм, возможны индивидуальные размеры. |
| Опорный диаметр проволоки | от 0,15 мм до 0,30 мм, возможны индивидуальные варианты. |
| Плотность сетки | Обычай |
| Слои сетки | Однослойные или многослойные в зависимости от конструкции. |
| Длина | Производство нарезки по длине или непрерывное производство |
| Приложения | Выхлопные патрубки, гибкие трубы, выхлопные муфты и гибкие выхлопные соединения |
| Сервис OEM | Доступный |
| Разработка образцов | Доступный |
Типичные области применения
- Автомобильный выхлопной сильфон
- Гибкие выхлопные трубы
- Автомобильные выхлопные муфты
- Гибкие соединения выхлопной системы
- выхлопные системы коммерческих автомобилей
- Выхлопные системы для тяжелых грузовиков
- Соединения выхлопной системы генератора
- Выхлопные трубы промышленного двигателя
- Морские выхлопные системы
- Применение сетчатых материалов для глушителей и шумопоглощающих устройств
OEM-производство и изготовление на заказ
Компания BSTFLEX производит вязаные сетчатые рукава из проволоки по чертежам заказчика, образцам и размерам компонентов выхлопной системы.
Изготовление на заказ может включать в себя использование различных марок нержавеющей стали, диаметров проволоки, количества жил, диаметров оболочек, плотности сетки и готовой длины.
В рамках проектов по замене заказчики также могут предоставить для оценки существующий вязаный сетчатый рукав или целый компонент выхлопной системы.
Этот метод разработки на основе примеров полезен в тех случаях, когда исходная спецификация сетки недоступна, но заказчику необходимо воспроизвести существующую конструкцию.
Информация, необходимая для составления коммерческого предложения.
| Приложение | Выхлопной патрубок, гибкая труба, разъединитель или гибкое соединение |
|---|---|
| Наружный диаметр сильфона | Необходимый |
| Диаметр сетчатого рукава | Необходимый |
| Длина готового изделия | Необходимый |
| Материал проволоки | 304, 316 или указанный сорт |
| Диаметр проволоки | Обязательно, если указано. |
| Количество жил провода | Одинарный, двойной, тройной или по индивидуальному заказу |
| Плотность сетки | Чертеж, спецификация или образец |
| Количество | Штуки или метры |
| Чертеж или образец | Рекомендуется |
Почему стоит выбрать BSTFLEX?
Компания BSTFLEX специализируется на разработке и производстве компонентов для тепловой и механической защиты, предназначенных для автомобильной и промышленной отраслей.
В проектах по производству вязаной сетки из нержавеющей стали мы можем предложить услуги по изготовлению по чертежам, разработке образцов, изготовлению проволоки по индивидуальным заказам и OEM-производству.
Для клиентов, которым необходимо связать три проволоки из нержавеющей стали в единую трубчатую сетчатую структуру, доступна конструкция с тройным плетением.
Если вы разрабатываете выхлопной сильфон, гибкую выхлопную трубу или автомобильный демпфер выхлопной системы, пришлите нам свой технический чертеж или образец для оценки.
Часто задаваемые вопросы
Что такое рукав из вязаной проволочной сетки из нержавеющей стали?
Это трубчатая металлическая втулка, изготовленная путем сплетения проволоки из нержавеющей стали в взаимосвязанные петли. Полученная конструкция является гибкой, сжимаемой и подходит для установки вокруг выхлопных сильфонов и гибких компонентов выхлопной системы.
Для чего используется вязаная проволочная сетка в выхлопной системе?
Он широко используется вокруг выхлопных сильфонов, гибких труб и выхлопных муфт, где требуется гибкий металлический слой для гашения вибраций, защиты поверхности и механической поддержки.
Что такое трикотажная сетка из трех проволок?
Трехрядная вязаная сетка изготавливается путем одновременной подачи трех проволок из нержавеющей стали в процессе вязания, так что все три проволоки одновременно образуют петлеобразную структуру.
Вязаная проволочная сетка — это то же самое, что и оплетка из нержавеющей стали?
Нет. Вязаная сетка формируется из проволочных петель, а оплетка изготавливается из проволочных направляющих, пересекающихся по диагонали. В некоторых выхлопных системах используются оба материала для разных целей.
Можно ли изменить диаметр втулки?
Да. Диаметр втулки может быть изготовлен в соответствии с размерами выхлопного сильфона, гибкой трубы или разделительного элемента.
Можно ли настроить плотность сетки?
Да. Плотность сетки, диаметр проволоки, количество жил и диаметр втулки можно регулировать в соответствии с требуемым выхлопным узлом.
Может ли компания BSTFLEX производить продукцию по уже имеющемуся образцу?
Да. Заказчики могут предоставить образец существующей сетчатой муфты, сильфонного узла выхлопной системы или гибкой трубы для оценки размеров и конструкции.
Запросить ценовое предложение
Для изготовления на заказ сетчатых рукавов из нержавеющей стали, пожалуйста, укажите область применения, диаметр рукава, диаметр проволоки, марку нержавеющей стали, количество проволочных прядей, плотность сетки, готовую длину и требуемое количество.
Чертежи и существующие образцы приветствуются для разработки OEM-продукции.
Вязаная проволочная сетка из нержавеющей стали для сильфонов и гибких труб выхлопной системы
