Набивка глушителя для 4-тактных двигателей для высокотемпературных выхлопных систем

Набивка глушителя для 4-тактного двигателя должна поглощать акустическую энергию, находясь рядом с горячим перфорированным сердечником выхлопной системы в течение длительного времени. В выхлопных системах мотоциклов, квадроциклов (ATV), мотовездеходов (UTV), а также в гоночных и высокопроизводительных системах правильная спецификация набивки зависит от гораздо большего, чем просто тип двигателя (четырехтактный).

Температура выхлопных газов, размеры глушителя, объем набивки, тип волокна, плотность укладки, скорость потока газов, вибрация и положение набивки относительно перфорированного сердечника — все это влияет на выбор материала.

BSTFLEX поставляет стекловолокно, базальтовое волокно, стальную вату и специализированные конструкции набивки выхлопных систем для замены и производства оригинальных (OEM) глушителей.

Посмотреть материалы для набивки глушителей   |   Запросить рекомендацию по выбору набивки

Почему для 4-тактных глушителей нужна правильная спецификация набивки

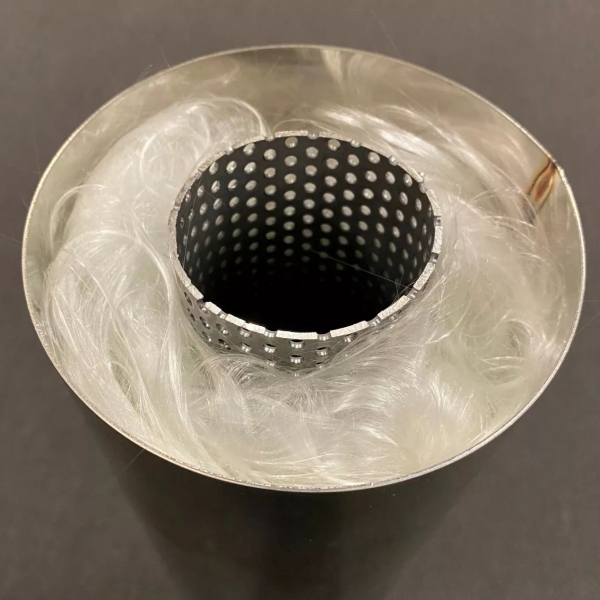

В 4-тактном глушителе обычно используется секция поглощения, в которой набивочный материал окружает перфорированный сердечник. Выхлопные газы остаются внутри сердечника, в то время как акустическая энергия проходит через перфорацию в окружающий волокнистый материал.

Для ответственных применений материал, расположенный близко к сердечнику, может подвергаться длительному воздействию тепла, вибрации и пульсаций выхлопных газов. Поэтому инженерный вопрос заключается не просто в том:

«Какая набивка подходит для 4-тактного глушителя?»

Более полезная постановка вопроса звучит так:

• Какие температуры возникают в месте расположения набивки?
• Сколько свободного пространства имеется между сердечником и внешней оболочкой?
• Какой материал был указан в оригинальном глушителе?
• Требуется ли металлический удерживающий или защитный слой?
• Какая масса набивки или плотность укладки необходима?
• Является ли применение дорожным, гоночным, мотокроссовым, для ATV, UTV или промышленным?
• Поставляется ли набивка в рассыпном виде, в виде мата, в мешке, в виде «носка» или как формованный компонент?

Выбор материала набивки для 4-тактного глушителя

BSTFLEX предлагает несколько направлений материалов для 4-тактных глушителей. Их не следует считать взаимозаменяемыми продуктами только потому, что все они могут быть описаны как высокотемпературная набивка.

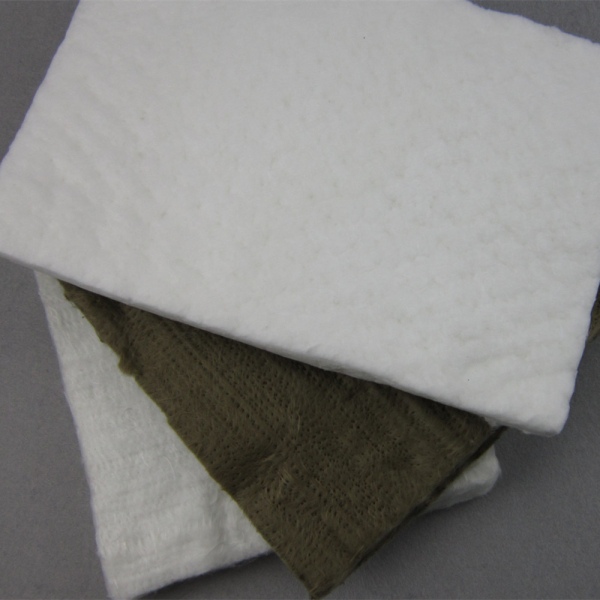

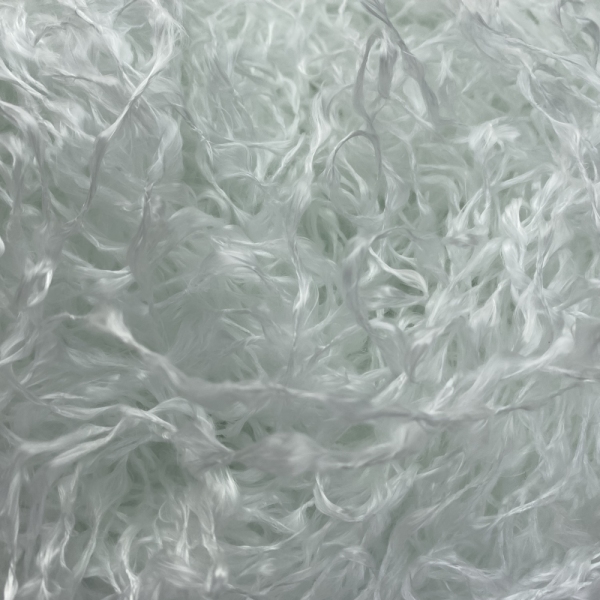

Стекловолоконная набивка глушителя для 4-тактных выхлопных систем

Стекловолокно остается важным вариантом для набивки выхлопной системы 4-тактного двигателя поскольку волокнистые стеклянные структуры могут обеспечивать звукопоглощение, выдерживая температуры, значительно превышающие возможности обычных органических изоляционных материалов.

Однако в фактической спецификации следует указывать конструкцию стекловолокна, а не просто называть материал «стекловолокном».

Важные детали при покупке включают:

• тип стекловолокна;
• непрерывная или текстурированная конструкция волокна;
• форма мата, нити или упакованного наполнителя;
• готовые размеры;
• масса волокна на глушитель;
• целевая плотность установки;
• условия непрерывной эксплуатации;
• пиковое тепловое воздействие;
• требуемая система удержания.

Для OEM-производства или областей применения, где нежелательно обращение с рыхлым волокном, BSTFLEX может поставить набивной рукав из стекловолокна для глушителя с мешком из тканой стеклосетки. Наполнитель из стекловолокна содержится внутри структуры из тканой стеклосетки и может быть адаптирован в соответствии с диаметром, длиной, весом наполнителя и требуемой плотностью набивки.

Когда следует рассмотреть базальтовую набивку для глушителя

Четырехтактные двигатели работают не при одинаковой температуре. Спортивные мотоциклы, гоночные двигатели и выхлопные системы для тяжелых условий эксплуатации могут создавать более жесткие тепловые нагрузки на материал, расположенный ближе всего к перфорированному сердечнику.

BSTFLEX предлагает Набивка для глушителя из базальтового волокна LAVA Rock в качестве еще одного варианта материала для высокотемпературных глушителей.

Базальт не следует выбирать только потому, что на бумаге он обладает более высокой температурной стойкостью. Общая конструкция выхлопной системы по-прежнему определяет, является ли он подходящим материалом.

При оценке базальтовой набивки укажите:

• непрерывную рабочую температуру;
• максимальную ожидаемую температуру;
• размеры сердечника глушителя;
• размеры камеры набивки;
• требуемую массу наполнителя;
• тип транспортного средства и двигателя;
• предполагаемый режим эксплуатации.

Защита набивки рядом с перфорированным сердечником

Область, непосредственно окружающая перфорированную трубу, может подвергаться наиболее суровому сочетанию тепла выхлопных газов, их движения и вибрации.

Поэтому в некоторых конструкциях высокотемпературных глушителей используется металлический слой между перфорированным сердечником и основной волокнистой акустической набивкой.

В зависимости от конструкции выхлопной системы, в этом слое может использоваться стальная вата из нержавеющей стали, трикотажный металлический материал или удерживающая сетка.

BSTFLEX поставляет сетку из нержавеющей стали для удержания набивки глушителя для применений, требующих дополнительного удержания набивки.

Назначение такого компонента отличается от основного акустического наполнителя. Поэтому он должен быть указан отдельно на чертеже OEM или в спецификации материалов.

Композитная набивка из стекловолокна и стальной ваты из нержавеющей стали

Одним из полезных подходов для требовательных четырехтактных глушителей является многослойная конструкция, а не заполнение всей полости глушителя одним материалом.

Упрощенная схема может состоять из:

1. перфорированного сердечника выхлопной системы;
2. стальной ваты или другого одобренного металлического защитного слоя;
3. основного стекловолоконного или минерального акустического наполнителя;
4. внешнего корпуса глушителя.

Такое расположение позволяет каждому материалу выполнять свою задачу. Металлический внутренний слой помогает защитить окружающее волокно от прямого воздействия со стороны сердечника, в то время как волокнистый слой обеспечивает больший объем акустического поглощения.

Необходимая толщина, плотность и перекрытие металлического слоя должны соответствовать утвержденной конструкции выхлопной системы, а не выбираться произвольно во время замены набивки.

Подробное обсуждение этого семейства материалов см. в Stainless Steel Wool Muffler Packing for High Temperature Exhaust Systems.

Плотность набивки 4-тактного глушителя имеет значение

Один и тот же материал может вести себя по-разному при установке с разной плотностью.

Слишком малый объем набивки может оставить пустоты, привести к смещению материала и снизить акустическую эффективность. Чрезмерное сжатие может изменить структуру волокна и помешать набивке выполнять свои функции должным образом.

Для серийного производства выхлопных систем лучше указывать измеряемое количество набивки, а не полагаться на субъективные инструкции, такие как «набивать плотно».

Полезная производственная спецификация может включать:

• вес сухого волокна на один глушитель;
• целевую плотность установки;
• объем камеры набивки;
• размеры готового компонента;
• допустимый допуск по весу;
• последовательность слоев материала;
• метод установки.

Расчет доступного объема набивки

Для цилиндрического глушителя с центрированным перфорированным сердечником теоретический кольцевой объем набивки можно оценить по формуле:

V = π × (D² - d²) × L / 4000

Когда размеры указаны в миллиметрах:

• V = объем набивки в см³;
• D = внутренний диаметр камеры набивки;
• d = внешний диаметр сердечника или внутреннего слоя;
• L= эффективная длина набивки.

Если утвержденная плотность набивки уже известна:

Масса набивки = объем набивки × плотность набивки.

Эта формула рассчитывает доступный объем. Она не определяет правильную плотность набивки для новой конструкции выхлопной системы. Необходимое значение по-прежнему должно быть получено из существующей спецификации, разработки прототипа или прикладных испытаний.

Почему вес набивки глушителя полезен в производстве OEM

Для серийного производства указание количества волокна по весу может улучшить единообразие между глушителями.

Вместо того чтобы просить каждого оператора сборки оценивать сжатие набивки визуально, производитель может использовать определенное количество материала для каждого выхлопного узла.

BSTFLEX может разработать компоненты набивки на основе:

• указанного веса наполнителя из волокна;
• веса готового компонента;
• требуемого внешнего и внутреннего диаметра;
• готовой длины;
• плотности набивки;
• комбинации материалов;
• сетки или удерживающей конструкции.

Набивка для глушителей четырехтактных мотоциклов

Глушители мотоциклов представляют собой одно из основных применений для набивочного материала для 4-тактных глушителей.

Области применения включают:

• мотокроссовые мотоциклы;
• эндуро-мотоциклы;
• внедорожные мотоциклы;
• дорожные мотоциклы;
• гоночные выхлопные системы;
• тюнинговые глушители типа slip-on;
• кастомные выхлопные системы.

Комплект для замены, специфичный для модели, должен соответствовать фактическому глушителю, а не выбираться только по рабочему объему двигателя мотоцикла. Два глушителя, установленные на похожие двигатели, могут иметь разные диаметры сердечника, размеры корпуса и объемы набивки.

Набивка для глушителей ATV и UTV

Выхлопные системы четырехтактных ATV и UTV также могут использовать сменную акустическую набивку вокруг перфорированного сердечника.

Для этих применений покупателям следует определить:

• применение в транспортном средстве;
• производителя глушителя;
• размер корпуса;
• диаметр сердечника;
• длину набивки;
• существующий материал;
• требуемое количество набивки;
• режим эксплуатации.

Если выхлопная система используется при длительных высоких нагрузках, в гоночных условиях или при эксплуатации в тяжелых условиях бездорожья, укажите эту информацию при запросе рекомендации по материалу.

Высокопроизводительные и гоночные выхлопные системы

Применение высокопроизводительных выхлопных систем часто порождает заблуждение, что волокно с самой высокой температурой автоматически является лучшим набивочным материалом.

На практике при выборе материала следует учитывать конструкцию в целом:

• фактическая температура в месте расположения набивки;
• скорость потока выхлопных газов;
• размеры глушителя;
• удержание волокна;
• требуемое шумоподавление;
• межсервисный интервал;
• вес компонента;
• способ установки.

Результатом может стать стекловолокно, базальт, конструкция из металлических волокон или многослойная комбинация, а не одна универсальная «гоночная набивка».

Стандартный мат против формованной набивки глушителя

Разработка индивидуального набивочного компонента для 4-тактных двигателей

Для новой программы выхлопных систем BSTFLEX может работать на основе чертежа, информации о размерах или существующего образца набивки.

Типичная последовательность разработки:

Геометрия глушителя → выбор материала → целевое количество набивки → структура набивки → прототип → проверка глушителя → утвержденная спецификация → поставка продукции

Это особенно полезно для производителей, которым нужен готовый к производству компонент, а не нарезка и взвешивание сырьевого набивочного материала при каждой сборке глушителя.

Информация, которую необходимо включить в запрос коммерческого предложения (RFQ) на набивку для 4-тактного глушителя

Поставка набивки для 4-тактных глушителей OEM

Производителям выхлопных систем часто требуется нечто большее, чем универсальный лист для перенабивки. BSTFLEX поддерживает программы индивидуальной набивки, где материал становится контролируемым производственным компонентом.

Индивидуализация может включать:

• волокнистый материал;
• металлический внутренний слой;
• размеры набивки;
• вес наполнителя из волокна;
• установленная плотность;
• сетка или удерживающая структура;
• длина нарезки;
• артикул детали;
• индивидуальная упаковка;
• упаковка под частной торговой маркой;
• поставка для массового производства.

Для получения информации о дополнительных возможностях OEM посетите Производитель набивки для глушителей для OEM-выхлопных систем.

Часто задаваемые вопросы по набивке глушителя 4-тактного двигателя

Какая набивка для глушителя лучше всего подходит для 4-тактного мотоцикла?

Не существует единого материала, который был бы лучшим для любого глушителя четырехтактного двигателя. Широко используется стекловолокно, в то время как базальтовые или композитные конструкции могут рассматриваться для более жестких температурных условий. Выбор должен основываться на конструкции глушителя, температуре набивки, спецификации материала, требуемой плотности и системе удержания.

Отличается ли набивка глушителя 4-тактного двигателя от набивки для 2-тактного?

Эти термины описывают предполагаемое применение выхлопной системы, а не универсальную спецификацию материала. В обеих системах может использоваться волокнистая акустическая набивка, но их температурные условия, конструкции глушителей, механизмы загрязнения, количество набивки и спецификации OEM могут различаться. Всегда выбирайте набивку в соответствии с конкретным глушителем.

Можно ли использовать стекловолокно в глушителе 4-тактного двигателя?

Да. Стекловолокно обычно используется в качестве акустической набивки во многих глушителях для четырехтактных мотоциклов и мототехники. Соответствующая структура волокна и рабочая температура все равно должны соответствовать характеристикам выхлопной системы.

Когда следует рассматривать базальтовую набивку для глушителя?

Базальт можно рассматривать в тех случаях, когда конструкция выхлопной системы требует набивки из минерального волокна с более высокой термостойкостью, чем рассматриваемый сорт стекловолокна. Фактическая пригодность должна быть подтверждена с учетом рабочей температуры, структуры набивки и требований к проверке.

Почему вокруг сердечника глушителя используется стальная вата из нержавеющей стали?

В некоторых конструкциях глушителей стальная вата из нержавеющей стали размещается рядом с перфорированным сердечником в качестве металлического защитного или набивочного слоя. Она помогает защитить окружающий волокнистый материал от сложных условий со стороны сердечника. Требуемая структура зависит от оригинальной конструкции выхлопной системы.

Нужно ли устанавливать набивку глушителя четырехтактного двигателя как можно плотнее?

Никакое универсальное правило «как можно плотнее» не должно заменять установленную спецификацию набивки. По возможности используйте указанный вес сухой набивки или установленную плотность. Производство OEM должно контролировать эти значения для повышения стабильности характеристик глушителей.

Сколько набивки для глушителя 4-тактного двигателя мне нужно?

Всегда используйте количество, указанное производителем глушителя, если оно доступно. Для разработки нестандартных выхлопных систем определите доступный объем для набивки и установите требуемую плотность установки на основе существующей спецификации или проверки прототипа.

Может ли BSTFLEX изготовить набивку для глушителя 4-тактного двигателя на заказ?

Да. BSTFLEX может поставлять стекловолокно, базальт, стальную вату из нержавеющей стали и комбинированные конструкции набивки глушителей. Индивидуальный заказ может включать материал, размеры, вес набивки, плотность, структуру удержания и упаковку в соответствии с чертежами, размерами или физическими образцами.

Запросить спецификацию набивки глушителя 4-тактного двигателя

Для новой программы выхлопных систем четырехтактных двигателей или при необходимости замены набивки отправьте в BSTFLEX чертеж глушителя, диаметр сердечника, размеры корпуса, длину набивки, текущий материал, вес набивки и условия эксплуатации.

Мы можем изучить информацию и разработать подходящую конструкцию набивки из стекловолокна, базальта, стальной ваты из нержавеющей стали или композита для оценки прототипа и производства OEM.
