Самоклеящийся тепловой экран: где использовать и как выбрать клей

Самоклеящийся теплозащитный экран — это гибкий тепловой барьер с клеевым слоем, чувствительным к давлению, который позволяет приклеивать материал непосредственно к панели или другой подходящей поверхности. В автомобильной промышленности такая конструкция обычно используется там, где компоненты выхлопной системы, турбокомпрессоры, каталитические нейтрализаторы, системы трансмиссии или другие горячие узлы создают лучистое тепло вблизи кузова автомобиля или чувствительного оборудования.

Удобство клеевой основы не означает, что любой самоклеящийся теплозащитный экран можно устанавливать в любом горячем месте. Отражающая поверхность, изоляционный слой, клей и монтажная подложка работают в разных условиях. Поэтому успешный выбор зависит от того, где устанавливается экран, насколько сильно нагревается поверхность, к которой он приклеивается, от доступного зазора до источника тепла и механических условий вокруг детали.

BSTFLEX поставляет несколько материалов для тепловых барьеров и самоклеящихся теплозащитных экранов для автомобильного и промышленного управления тепловыми процессами, включая стекловолокно, кремнезем и тонкие отражающие конструкции.

Что такое самоклеящийся теплозащитный экран?

Самоклеящийся теплозащитный экран обычно сочетает в себе три функциональных элемента:

• Отражающая лицевая сторона: как правило, алюминиевая или металлизированная поверхность, обращенная к источнику лучистого тепла.
• Теплоизоляционная подложка: стекловолокно, кремнезем или другой термостойкий материал, который обеспечивает структуру и дополнительную теплоизоляцию.
• Клей, чувствительный к давлению: клеевой слой, используемый для крепления теплозащитного экрана к чистой панели или поверхности компонента.

Эта конструкция отличается от жесткого штампованного металлического теплозащитного экрана. Жесткий экран обычно крепится с помощью кронштейнов или крепежных элементов и может намеренно создавать воздушный зазор. Самоклеящийся теплозащитный экран крепится непосредственно к защищаемой поверхности, что делает его полезным там, где пространство для установки ограничено или где требуется легкий и гибкий барьер.

Он также отличается от выхлопной ленты или изоляции выхлопной системы. Самоклеящийся тепловой барьер обычно устанавливается на компонент, который нуждается в защите от близлежащего источника тепла, а не оборачивается непосредственно вокруг горячей выхлопной трубы.

Где можно использовать самоклеящийся теплозащитный экран?

Лучшие области применения — это места, где лучистое тепло достигает близлежащей панели, но сам экран может быть приклеен к подходящей поверхности. Типичные автомобильные места включают следующее.

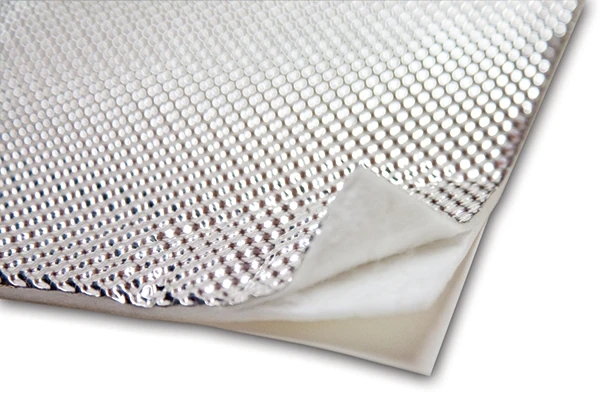

Теплозащита моторного щита

Моторный щит может получать значительное лучистое тепло от выпускных коллекторов, турбокомпрессоров, приемных труб или компонентов двигателя. Самоклеящийся теплозащитный экран можно нанести на соответствующую сторону моторного щита, чтобы уменьшить количество лучистого тепла, достигающего салона или близлежащих компонентов.

Перед выбором материала определите, на какую сторону моторного щита будет нанесен экран, расстояние до источника тепла и фактическую температуру монтажной поверхности.

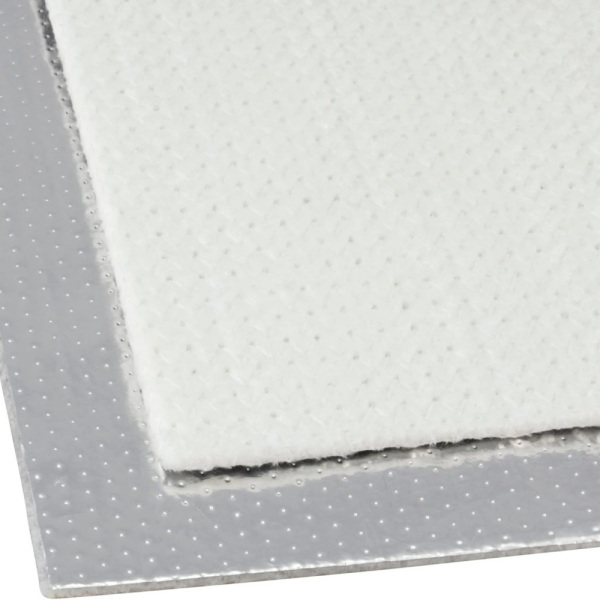

Теплозащита трансмиссионного тоннеля

Выхлопные трубы, каталитические нейтрализаторы и компоненты трансмиссии могут создавать концентрированную тепловую зону вокруг трансмиссионного тоннеля. Гибкий самоклеящийся теплозащитный экран легче повторяет форму тоннеля, чем некоторые жесткие листовые материалы.

Однако на днище автомобиля также могут воздействовать вода, дорожный мусор, вибрация и воздушные потоки. Поэтому выбор клея и фиксация краев становятся особенно важными в этом месте.

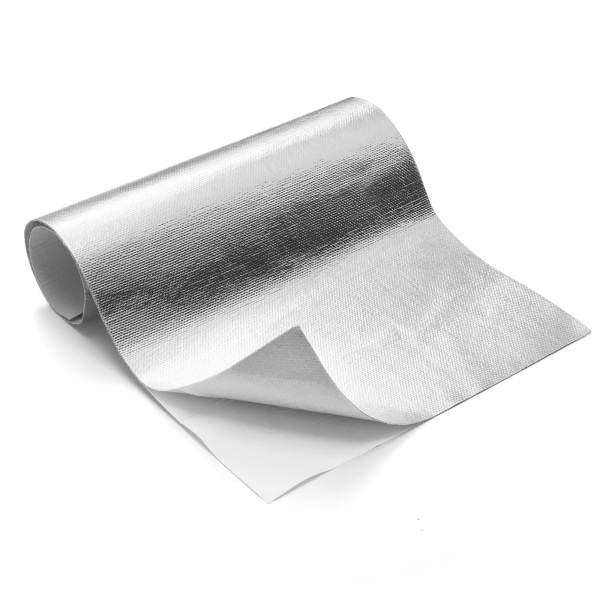

Теплозащита пола кузова

Пол кузова, расположенный над выхлопными системами, глушителями, каталитическими нейтрализаторами или другими горячими компонентами, является еще одним распространенным местом применения. Цель обычно состоит в том, чтобы ограничить передачу тепла в салон или защитить термочувствительные покрытия и внутренние компоненты.

Для открытых установок на днище не выбирайте теплозащитный экран только по его температурному рейтингу. Проверьте, подходят ли клей, края и внешний отражающий слой для ожидаемого механического и экологического воздействия.

Панели моторного отсека и подкапотного пространства

Тонкие самоклеящиеся отражающие листы полезны там, где лучистое тепло воздействует на подкапотные панели, перегородки, корпуса воздушных фильтров, зоны впуска или другие локальные горячие зоны.

Для компактных моторных отсеков, где предпочтительна тонкая отражающая конструкция, BSTFLEX предлагает самоклеящийся золотой теплоотражающий лист. Материал использует отражающую золотую лицевую сторону, армирование стекловолокном и клей, чувствительный к давлению, для установки на должным образом подготовленные поверхности.

Защита топливного бака и топливной системы

Когда выхлопная система проходит близко к топливному баку, топливному элементу или соседней панели кузова, на защищаемую поверхность можно установить самоклеящийся тепловой барьер для уменьшения воздействия лучистого тепла.

Применение в топливной системе требует особого внимания к положению установки, совместимости клея, воздействию жидкостей и механическому креплению. Теплозащитный экран не должен мешать осмотру, сливу, топливопроводам, крепежным элементам или доступу для обслуживания.

Корпуса воздушных фильтров и компоненты впуска

Лучистое тепло от выпускных коллекторов, турбокомпрессоров и других горячих компонентов может нагревать близлежащие поверхности системы впуска. Легкий отражающий лист можно использовать на подходящих панелях корпуса воздушного фильтра или окружающих барьерах, где целью является снижение нагрузки от лучистого тепла.

Где не следует использовать самоклеящийся теплозащитный экран?

Наличие высокотемпературной отражающей поверхности не делает самоклеящийся барьер пригодным для прямой установки на любой источник тепла.

Самоклеящийся теплозащитный экран не следует автоматически наносить непосредственно на выпускной коллектор, корпус турбокомпрессора, каталитический нейтрализатор или выхлопную трубу. Эти компоненты могут создавать температуры, существенно отличающиеся от температуры, измеренной на близлежащей панели кузова.

Если цель состоит в том, чтобы изолировать сам компонент выхлопной системы, ознакомьтесь с изоляция теплозащитного экрана выхлопной системы, термоленты для выхлопных систем или специализированная изоляция компонентов, вместо того чтобы полагать, что панельный клеевой барьер взаимозаменяем с прямой изоляцией выхлопной системы.

Самая важная характеристика: температура клеевого слоя

Одной из самых распространенных ошибок при выборе характеристик является оценка температурной стойкости отражающей поверхности или волокнистой подложки с предположением, что клей имеет такой же температурный рейтинг.

Обычно это не так.

Узел теплозащитного экрана может содержать несколько материалов с разными рабочими пределами:

Таким образом, характеристикой, которая имеет значение для клея, является ожидаемая температура на линии склеивания, а не просто температура выхлопной трубы в нескольких сантиметрах от нее.

Как выбрать клей для теплозащитного экрана

Перед выбором теплозащитного экрана на клеевой основе оцените следующие условия.

1. Температура линии склеивания

Определите максимальную постоянную и пиковую температуру поверхности, к которой будет приклеен материал. Не подставляйте вместо этого значения температуру выхлопных газов, температуру коллектора или номинальную температуру отражающей поверхности.

Если ожидаемая температура монтажной поверхности близка к пределу допустимой для клея или превышает его, рассмотрите возможность увеличения зазора, использования другой конструкции теплозащитного экрана или добавления механической фиксации.

2. Материал поверхности

Чувствительные к давлению клеи могут вести себя по-разному на окрашенной стали, неокрашенном алюминии, нержавеющей стали, композитах, пластиках и текстурированных покрытиях. Состояние поверхности так же важно, как и ее материал.

Масло, остатки силикона, пыль, коррозия, влага или отслаивающаяся краска могут снизить адгезию, даже если сам клей технически подходит для рабочей температуры.

3. Геометрия поверхности

Плоские или плавно изогнутые поверхности обычно обеспечивают большую площадь непрерывного склеивания. Острые изгибы, глубокие ребра и сложные кривые могут создавать напряжение на клеевом интерфейсе и увеличивать риск отслоения краев.

Для сложных геометрических форм выполните пробную примерку материала перед снятием защитного лайнера. Детали, вырезанные по индивидуальному заказу или вырубленные штампом, могут обеспечить более повторяемую установку, чем обрезка большого прямоугольного листа во время сборки.

4. Вибрация

Автомобильные применения редко бывают статичными. Вибрация двигателя, дорожные воздействия и движение трансмиссии могут нагружать края клеевого теплозащитного экрана в течение тысяч тепловых циклов.

В зонах сильной вибрации рассмотрите возможность закругления углов, защиты передних кромок, герметизации краев или дополнительной механической фиксации там, где это уместно.

5. Вода, масло и дорожные загрязнения

Установка под капотом и установка на открытом днище имеют очень разные условия эксплуатации. Дорожные брызги, масляный туман, антифриз, загрязнение топливом и чистящие химикаты могут повлиять на долгосрочное склеивание.

Если ожидается такое воздействие, определите его во время выбора материала, а не рассматривайте работу клея только как характеристику, зависящую от температуры.

Теплозащитный экран на клеевой основе из стекловолокна или диоксида кремния?

Подложка — еще одна важная часть процесса выбора.

Алюминиевый теплозащитный экран из стекловолокна на клеевой основе

Для общего автомобильного и промышленного экранирования лучистого тепла, алюминиевый теплозащитный мат на клеевой основе обеспечивает отражающую алюминиевую поверхность, слой стекловолокна и самоклеящуюся основу.

Такой тип конструкции можно рассматривать для моторных отсеков, панелей транспортных средств и других мест, где требуется гибкая установка с подгонкой по размеру.

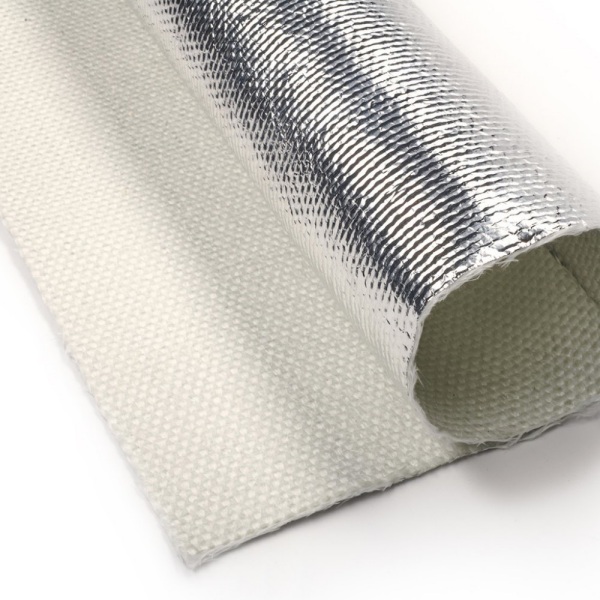

Алюминиевый теплозащитный экран на основе диоксида кремния с клеевым слоем

Там, где предпочтительнее подложка из диоксида кремния, BSTFLEX поставляет теплозащитный барьер из алюминия и диоксида кремния на клеевой основе. Продукт сочетает в себе алюминизированную отражающую поверхность с тканым диоксидом кремния и конструкцию на клеевой основе.

Изделия из диоксида кремния и стекловолокна не следует выбирать исключительно по самому высокому показателю температуры волокна. Вся установленная сборка, включая клей и конструкцию ламината, должна оставаться пригодной для реальной рабочей температуры.

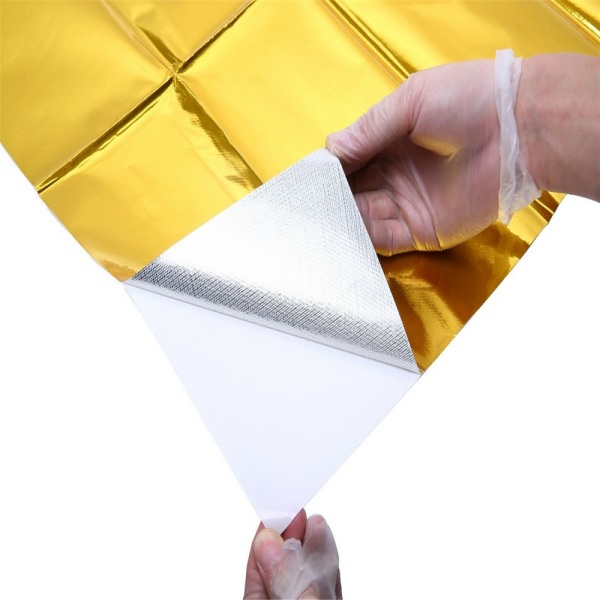

Тонкий золотистый отражающий теплозащитный экран

Там, где пространство ограничено и желателен более тонкий отражающий слой, золотистый теплоотражающий лист на клеевой основе можно рассматривать для панелей под капотом, противопожарных перегородок, переборок и зон локального лучистого тепла.

Эта конструкция отличается от более толстого изоляционного мата из стекловолокна или диоксида кремния. Поэтому выбор материала должен начинаться с области применения, а не только с внешнего вида.

Какой воздушный зазор необходим для отражающего теплозащитного экрана?

Отражающие тепловые барьеры в первую очередь управляют лучистым теплом, и геометрия установки сильно влияет на их эффективность. Как правило, отражающая поверхность работает наиболее эффективно, когда она обращена к источнику тепла и не прижата непосредственно к нему.

Необходимый зазор нельзя свести к одному универсальному числу, поскольку важны температура источника тепла, воздушный поток, конструкция экрана, время воздействия и температура защищаемой стороны.

Для OEM-проекта или промышленного проекта укажите минимально доступное расстояние между горячим компонентом и теплозащитным экраном, чтобы установку можно было оценить как систему.

Как установить самоклеящийся теплозащитный экран

1. Определите направление тепла. Отражающая поверхность должна быть обращена к источнику лучистого тепла, если в спецификации конкретного продукта не указано иное.
2. Измерьте и выполните пробную установку. Подтвердите контур, отверстия и зазоры перед снятием защитной пленки.
3. Очистите монтажную поверхность. Удалите жир, масло, пыль, влагу и отслаивающиеся покрытия.
4. Полностью высушите поверхность. Не допускайте попадания влаги или загрязнений под клей.
5. Закруглите открытые углы, где это возможно. Острые углы могут быть более подвержены отслаиванию.
6. Постепенно снимайте защитную пленку. Избегайте обнажения всей клеевой поверхности до того, как материал будет правильно расположен.
7. Прижимайте от центра к краям. Используйте равномерное давление, чтобы уменьшить количество захваченного воздуха и улучшить контакт клея.
8. Осмотрите края и отверстия. Уделите особое внимание передним кромкам, подверженным воздействию воздушного потока, брызг или вибрации.
9. Проверьте в рабочих условиях. После циклического нагрева осмотрите на предмет отслаивания, вздутия, обесцвечивания или смещения.

Почему отклеиваются клеевые теплозащитные экраны?

Потеря адгезии не всегда вызвана дефектным клеем. Распространенные причины включают:

• температуру клеевого шва выше рабочего предела клея;
• наличие масла, жира, пыли или влаги на монтажной поверхности;
• нанесение на нестабильную краску или покрытие;
• недостаточное давление при установке;
• острые углы или края с высоким напряжением;
• шероховатые поверхности, обеспечивающие ограниченный контакт с клеем;
• постоянная вибрация или поток воздуха, воздействующий на открытый край;
• попадание брызг жидкости или химическое загрязнение;
• неправильное размещение слишком близко к источнику тепла.

Именно поэтому выбор клея должен быть частью спецификации теплозащитного экрана, а не второстепенным решением во время установки.

Самоклеящийся теплозащитный экран против механического теплозащитного экрана

Ни одна из конструкций не является универсально лучшей. Правильная конструкция зависит от свободного пространства, теплового потока, температуры, поверхности установки, требований к долговечности и метода производства.

Что должен указывать покупатель OEM?

Для автомобильного, промышленного или производственного проекта предоставьте больше, чем просто запрос на «высокотемпературный клеевой теплозащитный экран». Полезный запрос котировок (RFQ) должен включать:

• место применения;
• источник тепла;
• постоянная и пиковая температура источника тепла;
• ожидаемая температура монтажной поверхности;
• минимальное расстояние от источника тепла;
• монтажная подложка и покрытие;
• воздействие масла, воды, охлаждающей жидкости или топлива;
• уровень вибрации;
• требуемая толщина листа;
• готовые размеры или CAD-чертеж;
• формат листа, рулона, нарезанной детали или вырубной детали;
• количество прототипов и ожидаемый объем производства.

Для индивидуальных проектов BSTFLEX может рассмотреть требования к листовому материалу, а также к теплозащитным барьерам, нарезанным по размеру и вырубным деталям. Посетите наш Ассортимент тепловых и защитных экранов для сравнения доступных конструкций материалов.

Часто задаваемые вопросы

Можно ли устанавливать самоклеящийся тепловой экран непосредственно на выхлопную трубу?

Не всегда. Большинство панельных барьеров с клеевым слоем предназначены для защиты близлежащей поверхности, а не для использования в качестве прямой изоляции выхлопной трубы. Перед применением при непосредственном контакте проверьте конструкцию изделия и температуру клеевого шва.

Является ли температура клея такой же, как температура теплового экрана?

Нет. Отражающая поверхность, волокнистая подложка, ламинат и чувствительный к давлению клей могут иметь разные температурные пределы. Клей следует выбирать в соответствии с фактической температурой монтажной поверхности.

Можно ли использовать тепловые экраны с клеевой основой под днищем автомобиля?

Некоторые конструкции можно рассматривать для установки на панели пола и другие элементы днища, но необходимо учитывать воздействие дорожных брызг, грязи, вибрации, воздушного потока, абразивного износа и открытых краев. В суровых условиях эксплуатации может потребоваться защита краев или механическое крепление.

Должна ли отражающая сторона быть обращена к выхлопной трубе?

Для конструкций, отражающих лучистое тепло, отражающая поверхность обычно ориентируется в сторону источника лучистого тепла. Всегда уточняйте требования к установке для конкретного материала.

Может ли BSTFLEX изготовить тепловые экраны с клеевым слоем по индивидуальному заказу?

Да. Размеры листов, детали кроя и вырубные компоненты тепловых барьеров могут быть рассмотрены на основе чертежей, шаблонов и производственных требований. Выбор материала, клеевой конструкции и метода обработки подтверждается для каждого отдельного проекта.

Выберите тепловой экран с клеевым слоем для вашего применения

Самоклеящийся тепловой экран следует выбирать как комплексную тепловую сборку, а не только исходя из удобства использования клея. Начните с источника тепла и геометрии установки, определите температуру на монтажной поверхности, оцените окружающую среду, а затем выберите отражающий материал, тепловую подложку и клеевую конструкцию.

BSTFLEX поставляет теплозащитные маты из алюминия и стекловолокна с клеевым слоем, тепловые барьеры из алюминия и диоксида кремния с клеевым слоем, золотые теплоотражающие листы и другие автомобильные теплозащитные материалы.

Нужна помощь в выборе конструкции? Отправьте информацию о месте установки, температуре источника тепла, температуре монтажной поверхности, зазорах, размерах и необходимом количестве через нашу страницу контактов для анализа материала и получения коммерческого предложения.
