Автомобильные жгуты проводов все чаще прокладываются в ограниченном пространстве рядом с выпускными коллекторами, турбокомпрессорами, каталитическими нейтрализаторами, компонентами системы рециркуляции отработавших газов (EGR), трансмиссиями и другими высокотемпературными системами. В этих зонах стандартный защитный рукав от истирания или гофра могут защитить от механического износа, но практически не обеспечивают защиту от теплового воздействия.
Термозащитный рукав для автомобильного жгута проводов создает тепловой барьер вокруг жгута, сохраняя при этом гибкость, необходимую для прокладки и сборки в автомобиле. Правильное решение зависит не только от максимального значения температуры. Инженерам также необходимо учитывать способ передачи тепла к жгуту, расстояние от источника тепла, доступный зазор, диаметр жгута, геометрию разъемов, последовательность установки и требования к обслуживанию.
BSTFLEX производит различные виды тепловой защиты для автомобильной проводки: от алюминизированных термозащитных рукавов для экранирования лучистого тепла до высокотемпературных текстильных рукавов и формованных теплозащитных экранов для конкретных компонентов.
Электрическая проводка часто прокладывается через моторный отсек, трансмиссию, зоны выхлопной системы и днище автомобиля, где окружающая температура может быть значительно выше, чем в остальных частях транспортного средства.
Распространенные источники тепла поблизости включают:
Длительное тепловое воздействие может ускорить старение кабельных оболочек, гофротруб, лент, зажимов, разъемов и других полимерных компонентов. Таким образом, локальные высокие температуры могут стать проблемой надежности жгута проводов, даже если жгут физически не касается источника тепла.
Назначение теплозащитного экрана для жгута проводов заключается в снижении тепловой нагрузки на эти компоненты, позволяя при этом прокладывать жгут по намеченному маршруту.
Перед выбором рукава определите, как тепло достигает жгута. Различные механизмы теплопередачи могут потребовать использования разных защитных конструкций.
Лучистое тепло распространяется от горячей поверхности к жгуту без прямого физического контакта. Выпускные коллекторы, турбокомпрессоры и каталитические нейтрализаторы являются распространенными источниками лучистого тепла в автомобиле.
Отражающая внешняя поверхность особенно полезна в этих условиях. Именно поэтому алюминиевая фольга и алюминизированные текстильные конструкции широко используются для автомобильной проводки, проложенной рядом с компонентами выхлопной системы.
Жгут может находиться внутри в целом горячего моторного отсека, даже если ни один источник тепла не направлен на него напрямую. В этой ситуации толщина изоляции, структура текстиля и температурные характеристики всех слоев становятся все более важными.
Если рукав или жгут касается горячего компонента, тепло может передаваться путем теплопроводности. Одной лишь тонкой отражающей поверхности недостаточно для замены полноценной изоляции, воздушного зазора или улучшения маршрута прокладки.
По этой причине выбор системы тепловой защиты жгута проводов следует начинать с анализа реальных тепловых условий, а не с выбора продукта только по его внешнему виду.
Не существует единой конструкции рукава, идеальной для любого места в автомобиле. Следующие материалы решают различные комбинации задач, связанных с лучистым теплом, температурой окружающей среды, гибкостью, истиранием и требованиями к установке.
Алюминизированный стекловолоконный рукав сочетает в себе отражающую внешнюю поверхность из алюминия и несущий слой на основе стекловолокна. Это одна из наиболее полезных конструкций там, где основной проблемой является лучистое тепло от компонентов выхлопной системы.
Типичные области применения включают:

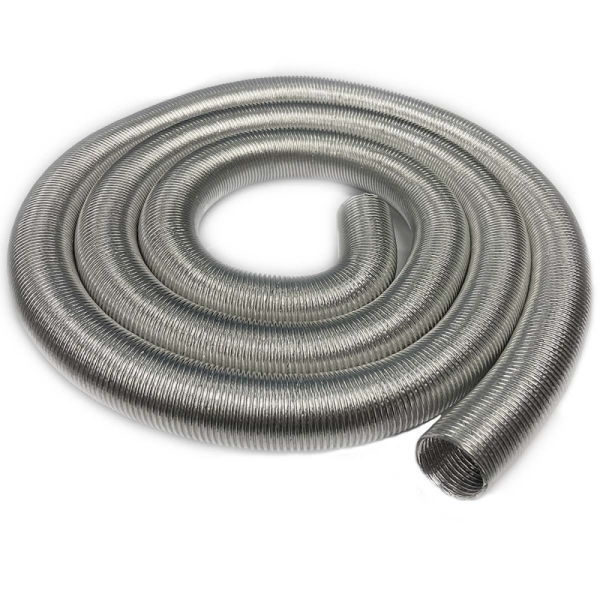

В различных конструкциях может использоваться алюминиевая фольга, алюминизированная пленка или алюминизированная ткань в сочетании с плетеными, ткаными или сшитыми структурами из стекловолокна.
См. BSTFLEX Алюминизированный термозащитный рукав ассортимент отражающих рукавов, предназначенных для автомобильных жгутов проводов, кабелей, шлангов и трубопроводов для жидкостей.

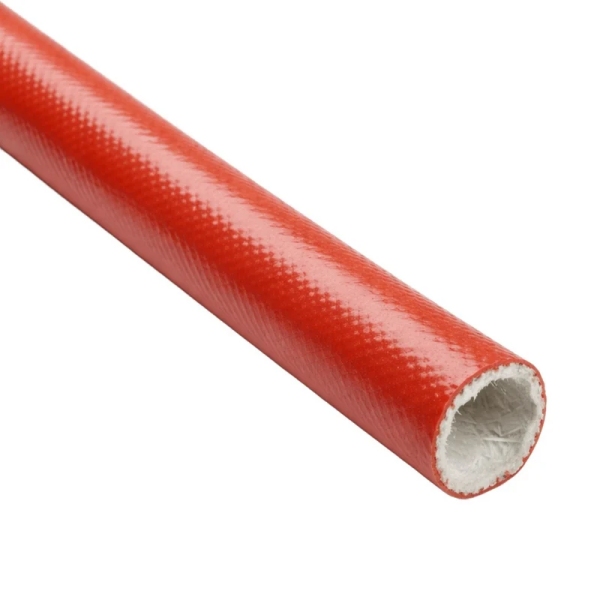

Конструкции из стекловолокна с силиконовым покрытием полезны там, где защитный рукав должен сочетать устойчивость к высоким температурам с гибкостью и стойкостью к воздействию типичных промышленных или автомобильных сред.
По сравнению с яркой алюминиевой отражающей поверхностью, этот тип рукава обычно выбирается для других тепловых требований. Он может быть уместен, когда жгуту требуется прочный текстильный барьер, а условия эксплуатации включают повышенную температуру окружающей среды или локальное воздействие, а не преимущественно интенсивное отражение лучистого тепла.
Базальтовое волокно может использоваться в гибких высокотемпературных рукавах, где предпочтительна текстильная конструкция из минерального волокна. Оно представляет собой альтернативу обычному стекловолокну для определенных задач по защите проводов и кабелей.
Выбор должен основываться на фактической рабочей температуре, механических требованиях, конструкции рукава и воздействии окружающей среды, а не только на типе волокна.
Рукава на основе кремнезема рассматриваются, когда для применения требуется текстильный материал, выдерживающий более высокие температуры, чем обычные конструкции из стекловолокна.
Эти изделия могут быть полезны для систем проводки и кабелей, расположенных рядом с очень горячим оборудованием или компонентами выхлопной системы, хотя прокладку, стойкость к истиранию и геометрию установки все равно необходимо оценивать.
Когда один отражающий или текстильный слой не может обеспечить достаточный тепловой контроль, многослойный рукав может сочетать в себе несколько функций. Типовая конструкция может использовать отражающую внешнюю поверхность вместе с промежуточным изоляционным слоем и внутренним текстильным слоем.
Выбор слоев должен определяться требуемым снижением температуры, доступной толщиной стенки и пространством для установки.
Материал — это только часть спецификации. Физическая конструкция рукава может определить, практично ли устанавливать его на сборочной линии автомобиля или на уже существующий жгут.
| Конструкция рукава | Типовое применение | Особенности установки |
|---|---|---|
| Надвижной трубчатый рукав | Новые жгуты проводов до установки разъемов | Жгут должен проходить сквозь рукав |
| Оберточный рукав | Существующие жгуты и сборки с установленными разъемами | Может быть закреплен вокруг жгута |
| Рукав на липучке | Обслуживаемая или модернизируемая защита жгутов | Обычно может открываться и закрываться повторно |
| Рукав с защелками | Повторяемая установка на конвейере или при обслуживании | Обеспечивает определенные точки механического закрытия |
| Самозакрывающийся рукав | Быстрая установка поверх пучков проводов | Открывается для вставки жгута и закрывается вокруг пучка |
| Теплозащитный экран специальной формы | Разветвления, разъемы и сложная геометрия жгута проводов | Разработано с учетом формы компонента |
Надвижной рукав часто является самым простым решением, если теплозащита может быть установлена в процессе производства жгута. Он обеспечивает непрерывное покрытие по окружности и позволяет избежать использования дополнительных крепежных элементов.
Однако готовые автомобильные жгуты часто имеют разъемы, клеммы, монтажные зажимы или разветвления, которые значительно больше основного пучка кабелей. В таких случаях надевание трубчатого рукава на сборку может быть непрактичным.

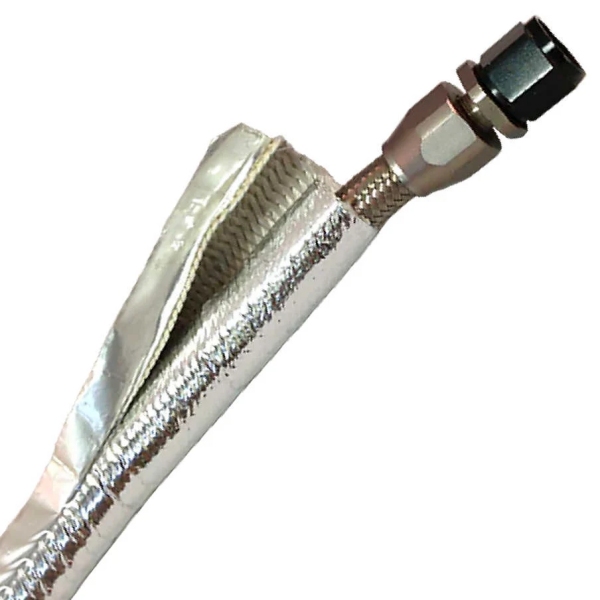

Оборачиваемая конструкция позволяеттермозащитному рукаву для жгута проводов быть установленным после сборки жгута. В зависимости от требований к обслуживанию и спецификаций OEM, фиксация может обеспечиваться застежками-липучками, кнопками, перекрывающимися текстильными структурами или другими механическими методами.
Выпускные коллекторы создают одну из самых распространенных проблем, связанных с лучистым теплом в моторном отсеке. Проводка может проходить рядом из-за расположения датчиков, ограничений по компоновке или маршрутизации, необходимой для подключения к электрическим компонентам, установленным на двигателе.
Для этого применения инженерам следует оценить:
Отражающая алюминизированная конструкция может существенно снизить количество лучистого тепла, достигающего жгута, если рукав правильно ориентирован по отношению к источнику тепла и соблюдено соответствующее расстояние.
Установки турбокомпрессоров сочетают в себе высокий локальный нагрев с ограниченным пространством для компоновки. Проводка может обслуживать компоненты управления наддувом, датчики выхлопных газов, приводы или близлежащие системы двигателя, проходя при этом вблизи корпуса турбины и выхлопных труб.
Для таких применений часто требуется сочетание отражения лучистого тепла, теплоизоляции и надежной фиксации рукава. Рукав, который смещается с защищаемого участка во время эксплуатации автомобиля, может не обеспечить требуемого покрытия.
Для ограниченных пространств система терморегулирования может сочетать рукав для жгута проводов с отдельным теплозащитным экраном турбины или выхлопной системы, вместо того чтобы полагаться на один защитный компонент.
Жгуты трансмиссии — еще одна важная область применения автомобильных термозащитных рукавов. Жгуты могут прокладываться рядом с корпусом трансмиссии, выхлопной системой или другими горячими компонентами, при этом требуя контролируемого позиционирования и надежной электрической работы.
Рукав для жгута проводов трансмиссии может быть изготовлен как простая трубчатая деталь или разработан как специализированная сборка с вырезами, элементами позиционирования, крепежом или усиленными концами.
Для крупносерийных OEM-проектов повторяемость размеров и метод сборки становятся не менее важными, чем сам материал рукава. Защитный компонент должен стабильно подходить к жгуту и оставаться в заданном положении на протяжении всего срока эксплуатации автомобиля.
Датчики температуры выхлопных газов, кислородные датчики, датчики давления и другие компоненты двигателя или системы доочистки часто требуют прокладки проводки через зоны с высокими тепловыми нагрузками.
Компактный теплозащитный экран для автомобильной проводки может защитить участок кабеля, позволяя при этом выполнять прокладку вокруг разъемов, зажимов и кронштейнов.
Важные параметры спецификации включают:
Цилиндрический рукав хорошо работает, когда геометрия жгута проводов относительно однородна. Он становится менее эффективным или трудным в установке, когда защищаемый компонент содержит крупные ответвления, литые разъемы, зажимы или сложные трехмерные переходы.

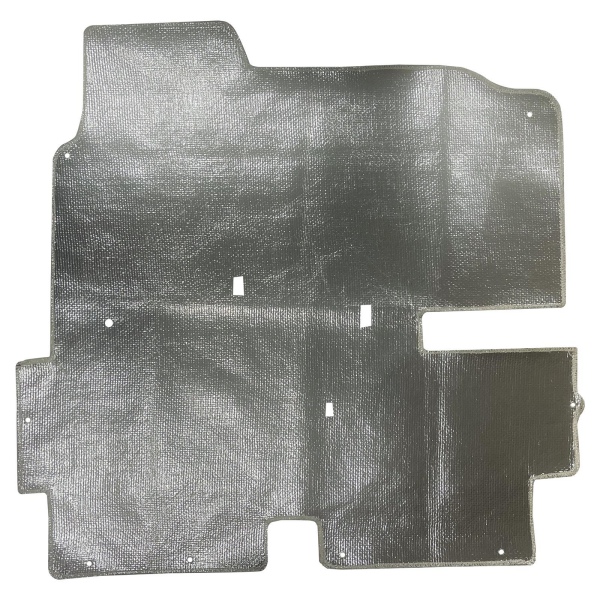

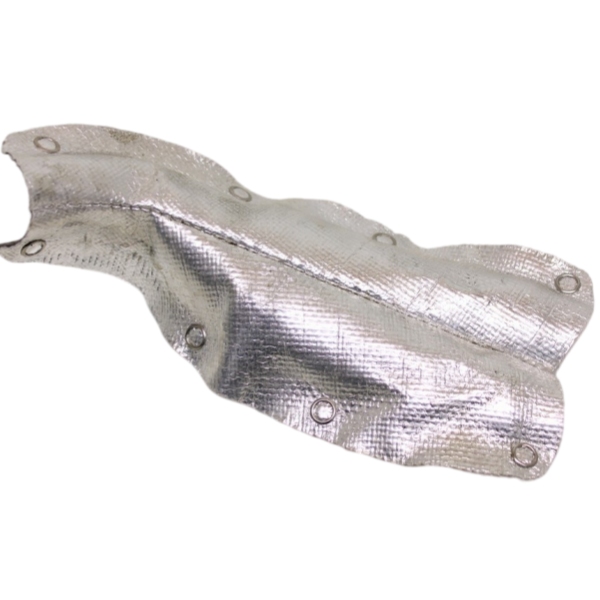

В таких случаях текстильный теплозащитный экран специальной формы можно раскроить, сшить и придать ему форму вокруг конкретного узла.
BSTFLEX также производит Алюминизированные стекловолоконные автомобильные теплозащитные экраны специальной формы для автомобильных компонентов, которые невозможно адекватно защитить с помощью обычного прямого рукава.
SAE J2302 — это метод испытаний, используемый для оценки тепловой эффективности изоляции из рукавов, трубок и лент против лучистого тепла. Он сравнивает температуру поверхности стандартизированного испытательного тела с защитным материалом и без него в заданных условиях источника тепла.
Это различие важно, поскольку номинальная температурная стойкость материала и его способность уменьшать воздействие лучистого тепла на жгут проводов — это не одно и то же свойство.
Для проектов OEM, где требуется SAE J2302 или другое специфическое для заказчика тепловое испытание, соответствующая конструкция рукава должна быть оценена в указанных условиях испытаний. Поставщик не должен предполагать, что общий температурный рейтинг материала автоматически подтверждает соответствие специфическим тепловым требованиям автомобиля.
Полезный запрос коммерческого предложения (RFQ) содержит больше информации, чем просто требуемый диаметр рукава. Следующие инженерные данные позволяют более точно оценить систему тепловой защиты.
Укажите внешний диаметр или диапазон размеров жгута, защищаемую длину и любые крупные разъемы, клеммы, точки ответвления или зажимы.
Укажите, находится ли жгут рядом с выпускным коллектором, турбокомпрессором, каталитическим нейтрализатором, трубкой EGR, трансмиссией или другим источником тепла.
Укажите известную температуру источника тепла, температуру окружающей среды и требуемую максимальную температуру жгута, если она известна.
Укажите минимальное расстояние между источником тепла и защищаемым жгутом. Зазор может быть важным фактором эффективности экранирования лучистого тепла.
Укажите, можно ли установить рукав до подключения разъемов или его необходимо надевать на уже готовый жгут.
Рукав должен соответствовать трассировке и радиусу изгиба жгута, не создавая излишней жесткости или проблем при сборке.
Определите требования к стойкости к истиранию, вибрации, прочности краев, удержанию крепежа или дополнительной физической защите.
Укажите потенциальный контакт с техническими жидкостями двигателя, дорожными загрязнениями, водой или другими условиями окружающей среды, актуальными для установки на автомобиль.
Включите применимые спецификации заказчика, методы тепловых испытаний, требования к материалам и требования к документации в начале проекта.
Автомобильные компоненты тепловой защиты часто требуют большей кастомизации, чем стандартные промышленные рукава. Жгут может иметь определенное монтажное положение, ограниченный зазор, несколько точек ответвления или фиксированный процесс установки на сборочной линии.
BSTFLEX может производить компоненты тепловой защиты по чертежам, размерам или физическим образцам заказчика. В зависимости от конструкции, кастомизация может включать:
Не существует универсального рукава, который подходил бы для любого автомобильного жгута. Начните с определения основного источника тепловой проблемы.
Если интенсивное лучистое тепло исходит от расположенного рядом компонента выхлопной системы, часто в первую очередь стоит рассмотреть алюминизированную отражающую конструкцию.
Если жгут подвергается воздействию в целом высокой температуры окружающей среды или требует прочного текстильного барьера, более подходящими могут быть стекловолокно, стекловолокно с силиконовым покрытием, базальт, кремнезем или многослойная конструкция.
Если жгут уже собран, оберточный рукав на липучке, кнопках или самозакрывающийся рукав позволят избежать отсоединения электрических компонентов.
Если геометрия включает крупные разъемы, ответвления или неровные участки, теплозащитный экран специальной формы может обеспечить лучшее покрытие, чем обычный трубчатый рукав.
Итоговая конструкция всегда должна соответствовать реальному источнику тепла, требуемому снижению температуры, геометрии установки и требованиям валидации OEM.
BSTFLEX производит теплозащитные изделия для автомобильной проводки, шлангов, кабелей, жидкостных магистралей и компонентов, расположенных рядом с выхлопной системой. Доступные технологии включают алюминизированные отражающие рукава, термозащиту на основе стекловолокна, высокотемпературные текстильные рукава, съемные оберточные конструкции и автомобильные теплозащитные экраны специальной формы.
Для проекта OEM или индивидуальной термозащиты жгута проводов отправьте размеры жгута, информацию об источнике тепла, фотографии установки, чертежи и требуемые спецификации. Эта информация позволяет оценить конструкцию рукава и метод установки перед изготовлением образцов.
Термозащитный рукав для жгута проводов — это гибкий тепловой барьер, устанавливаемый вокруг автомобильной проводки для снижения теплового воздействия от близлежащих компонентов, таких как выпускные коллекторы, турбокомпрессоры, каталитические нейтрализаторы, трансмиссии и системы EGR.
Не существует единого лучшего материала для любого применения. Алюминизированное стекловолокно особенно полезно для защиты от лучистого тепла, в то время как другие виды стекловолокна, стекловолокно с силиконовым покрытием, базальт, кремнезем и многослойные конструкции могут быть выбраны для различных комбинаций температуры, гибкости и воздействия окружающей среды.
Да. Оберточные конструкции, а также варианты на липучках, кнопках и самозакрывающиеся модели можно установить на многие готовые жгуты без необходимости продевать крупные разъемы через трубчатый рукав.
Отражающая алюминиевая поверхность может уменьшить количество лучистого тепла, достигающего защищаемого жгута, особенно если рукав обращен к источнику тепла и соблюдается соответствующее расстояние. Прямой контакт с горячей поверхностью создает другие условия теплопередачи и может потребовать дополнительной изоляции или улучшения трассировки.
SAE J2302 используется для оценки тепловой эффективности изоляции из рукавов, трубок и лент против лучистого тепла в определенных условиях испытаний. Его не следует путать с общим температурным рейтингом материала.
Да. Диаметр, длина, структура ткани, отражающая поверхность, изоляционные слои, система крепления, вырезы, пошив и общая форма могут быть адаптированы в соответствии с жгутом проводов и условиями установки.
Полезная информация включает размеры жгута, защищаемую длину, геометрию разъемов и ответвлений, тип и температуру источника тепла, зазоры, требуемую температуру жгута, метод установки, ожидаемое количество и применимые спецификации OEM или требования к валидации.
Для получения информации об отражающей защите автомобильных жгутов проводов ознакомьтесь с ассортиментом BSTFLEX Алюминизированный термозащитный рукав или отправьте свой чертеж и тепловые требования для получения индивидуальной рекомендации.
