Указание алюминиевого автомобильного теплозащитного экрана путем написания на чертеже только «алюминиевый лист» оставляет важное инженерное решение нерешенным. Марка алюминиевого сплава влияет на то, как лист ведет себя при штамповке, прессовании и формовке, какую механическую нагрузку он может выдержать и насколько хорошо готовый экран выдерживает условия эксплуатации.
Четыре марки, часто рассматриваемые для применения формованного алюминиевого листа, — это 1050, 1100, 3003 и 5052. Они принадлежат к трем разным семействам сплавов, и их не следует считать взаимозаменяемыми только потому, что все они являются алюминиевыми.
Для разработки теплозащитного экрана практический вопрос заключается не в том, какой сплав является универсально лучшим. А в том, какая комбинация сплава, состояния материала, толщины и сформированной геометрии соответствует тепловой зоне и производственному процессу готового компонента.
BSTFLEX поставляет тисненый материал для алюминиевых теплозащитных экранов для проектов по тепловой защите автомобильного выхлопа, моторного отсека и днища кузова. Клиенты могут предоставить существующую спецификацию, чертеж или информацию о применении для оценки.
| Сплав | Семейство сплавов | Общая характеристика | Формовочная способность | Относительная прочность | Типичная причина выбора теплозащитного экрана |
|---|---|---|---|---|---|
| 1050 | 1xxx алюминий высокой чистоты | Очень высокое содержание алюминия | Отличная | Низкая | Глубокая формовка, легкое экранирование и применение, где высокая прочность не является приоритетом |
| 1100 | 1xxx технически чистый алюминий | Хорошо поддающийся обработке лист общего назначения | Отличная | Низкая | Формованные и тисненые экраны, требующие простоты изготовления |
| 3003 | 3xxx алюминиево-марганцевый | Сбалансированная прочность и формуемость | Очень хорошая | Умеренная | Автомобильные экраны, требующие большей жесткости без перехода на высокопрочный сплав |
| 5052 | 5xxx алюминиево-магниевый | Более прочный коррозионностойкий лист | Хорошая | Более высокая | Более механически требовательные или коррозийные условия эксплуатации транспортных средств |
В таблице описано общее поведение сплавов. Фактические механические свойства сильно зависят от состояния материала, толщины листа и истории обработки. Лист в состоянии O и лист в состоянии H из одного и того же сплава могут вести себя по-разному при штамповке и в готовой детали.
Жесткий автомобильный теплозащитный экран выполняет две задачи одновременно. Он должен способствовать регулированию температуры и одновременно функционировать как готовое металлическое изделие.
Это означает, что до установки на автомобиль материал может проходить через несколько операций:
Легко деформируемый сплав может быть привлекателен для деталей сложной геометрии, но иметь меньшую механическую прочность. Другой сплав может обеспечивать значительно большую прочность, но требовать иной оснастки, радиусов гиба или условий формования.
По этой причине алюминиевый материал для теплозащитного экрана следует определять на этапе проектирования детали, а не выбирать только исходя из общих требований по температуре.
Сплав 1050 относится к семейству технически чистого алюминия серии 1xxx. Он содержит не менее примерно 99,5 процента алюминия и известен отличной обрабатываемостью, коррозионной стойкостью, а также высокой тепло- и электропроводностью.
С точки зрения производства, его самым полезным свойством для теплозащитных экранов является способность легко формоваться. Это делает 1050 подходящим вариантом, когда тонкий алюминиевый лист необходимо подвергнуть тиснению, гибке или вытяжке для получения относительно сложной формы, а высокая structural прочность не является основным требованием проекта.
Главный компромисс — это механическая прочность. Сплавы технически чистого алюминия не выбирают, когда теплозащитный экран должен нести значительную механическую нагрузку или сопротивляться сильным деформациям.
Если деталь требует большей жесткости или долговечности, конструктор может рассмотреть другое состояние термообработки, изменить геометрию тиснения, модифицировать сечение детали или перейти на такой сплав, как 3003 или 5052.
Сплав 1100 — еще один технически чистый алюминий серии 1xxx, содержащий не менее 99 процентов алюминия. Как и 1050, он обеспечивает отличную формуемость и широко доступен в виде листового проката.
Для производства теплозащитных экранов 1100 привлекателен в тех случаях, когда деталь требует глубокой формовки и не нуждается в механической прочности, характерной для более высоколегированных марок.
Таким образом, 1050 и 1100 занимают похожую нишу в процессе выбора материала. Выбор между ними часто определяется техническими условиями заказчика, наличием в регионе, требуемым стандартом, имеющейся оснасткой и требованиями цепочки поставок, а не существенной разницей в функциях теплозащитного экрана.
Для многих проектов автомобильных теплозащитных экранов 1050 и 1100 могут занимать схожую конструкторскую нишу, поскольку оба являются сплавами серии 1xxx с высоким содержанием алюминия и хорошими характеристиками формообразования.
1050 имеет более высокую минимальную чистоту алюминия, тогда как 1100 содержит чуть больше легирующих добавок. Практическая значимость этого зависит от спецификации готового компонента.
Поэтому покупателю следует избегать перехода с 1050 на 1100 или с 1100 на 1050 только потому, что эти две марки выглядят аналогично на бумаге. Если деталь уже имеет утвержденный чертеж или спецификацию материала OEM, указанную марку следует сохранить, пока альтернатива не пройдет техническую валидацию.
3003 отходит от коммерчески чистого алюминия к семейству алюминиево-марганцевых сплавов 3xxx. Марганец является основной легирующей добавкой, которая придает 3003 большую прочность по сравнению с марками серии 1xxx, сохраняя при этом полезную формуемость и коррозионную стойкость.
Этот баланс делает 3003 особенно интересным для автомобильных теплозащитных экранов.
Сформованному экрану часто требуется нечто большее, чем просто легкая штамповка. Ему также может потребоваться достаточная жесткость, чтобы сохранять свою геометрию на широкой поверхности, противостоять повреждениям при обращении и оставаться стабильным после установки. 3003 предлагает практическую «золотую середину» между легко формуемым чистым алюминием и более прочным семейством 5xxx.
Выбор материалов в автомобилестроении часто предполагает компромиссы.
Очень мягкий и легко формуемый лист может быть прост в штамповке, но требует дополнительной геометрии для получения желаемой жесткости компонента. Более прочный сплав может повысить надежность, но сделать сложные операции формовки менее щадящими.
3003 полезен тем, что обеспечивает большую механическую прочность, чем коммерчески чистые марки 1xxx, оставаясь при этом пригодным для многих обычных операций формовки листового металла.
Для OEM-покупателей, которые еще не определились со сплавом, 3003 является одной из марок, которую стоит оценить, когда применение требует как гибкости формовки, так и умеренных структурных характеристик.
5052 относится к серии алюминиево-магниевых сплавов 5xxx. По сравнению с 1050, 1100 и 3003, он смещает выбор материала в сторону большей механической прочности и долговечности в сложных условиях эксплуатации.
Добавка магния отвечает за большую часть этого изменения характеристик. 5052 широко ценится за свою коррозионную стойкость, а также за прочность среди часто используемых нетермоупрочняемых алюминиевых листовых сплавов.
Для автомобильных теплозащитных экранов эти свойства могут быть полезны там, где панель подвергается более суровым механическим или эксплуатационным условиям окружающей среды.
Нет. Более высокая прочность не автоматически означает лучший материал для теплозащитного экрана.
Если очень сложный компонент требует глубокой вытяжки, более мягкий сплав высокой чистоты может быть проще в производстве. Если экран большой, но испытывает небольшие нагрузки, дополнительная прочность может дать мало преимуществ, увеличивая при этом стоимость материала или сложность формовки.
Правильный вопрос заключается в том, действительно ли готовому компоненту нужна дополнительная прочность и коррозионные характеристики, обеспечиваемые 5052.
Это сравнение в значительной степени является выбором между максимальной гибкостью формовки и дополнительной механической прочностью.
1050 привлекателен там, где желательны высокая чистота и легкая деформация. 3003 добавляет марганец и обеспечивает более прочный лист, сохраняя при этом хорошие производственные характеристики.
Для относительно простого радиационного барьера с требованиями к глубокой формовке 1050 может быть достаточно. Для более крупного штампованного экрана, требующего большей собственной прочности панели, 3003 может предложить более подходящий баланс.
Разница становится более выраженной при сравнении 3003 с 5052.
3003 — это алюминиево-марганцевый сплав общего назначения с умеренной прочностью и хорошей формуемостью. 5052 — это более прочный алюминиево-магниевый сплав с особенно хорошей коррозионной стойкостью.
Типичная логика выбора такова:
Это не является заменой инженерной проверки. Состояние материала, толщина и геометрия готовой детали остаются критически важными.
Одна из наиболее важных деталей в запросе котировок (RFQ) на алюминиевый теплозащитный экран часто упускается из виду: состояние материала (темпер).
Распространенные состояния алюминиевого листа могут включать такие обозначения, как:
Эти обозначения описывают способ обработки алюминия и влияют на механические свойства и поведение при формовке.
Например, мягкое отожженное состояние может быть выбрано для сложных операций формовки, в то время как нагартованное состояние может обеспечить большую прочность готового листа.
Вот почему полезная спецификация должна содержать больше, чем просто:
«Алюминий 3003, 0,5 мм».
Полное требование должно определять сплав и состояние материала вместе, если компонент уже был спроектирован с учетом конкретного состояния материала.
Базовый сплав — не единственный источник жесткости панели.

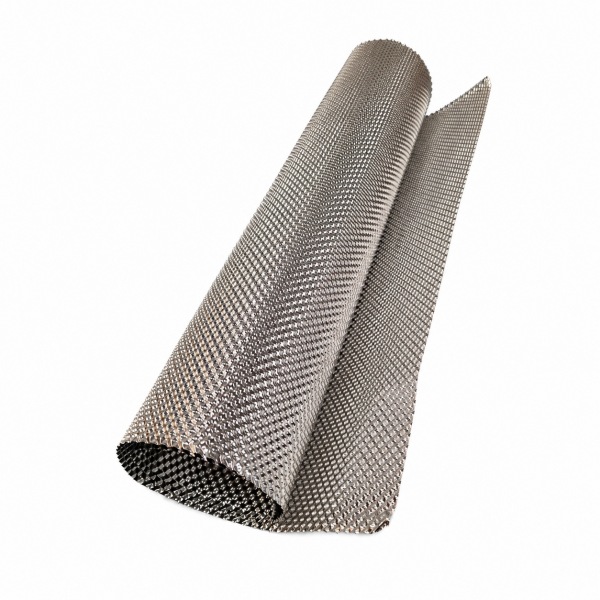

BSTFLEX тисненый алюминиевый теплозащитный лист использует сформированную геометрию поверхности для повышения структурной стабильности тонкого алюминия.
Следовательно, инженерам следует рассматривать три переменные вместе:
| Переменная | На что влияет |
|---|---|
| Сплав | Базовая прочность, формуемость, коррозионное поведение и реакция на производство |
| Состояние материала (темпер) | Твердость, прочность и способность к формовке |
| Геометрия тиснения | Жесткость панели, стабильность размеров и реакция на вибрацию |
Изменение одной переменной может повлиять на требования к другим. Поэтому теплозащитный экран не следует оптимизировать только по номеру сплава.
Для радиационных барьеров моторного отсека 1050, 1100 и 3003 могут быть кандидатами в зависимости от геометрии компонента и требований к жесткости.
Деталь глубокой вытяжки может выиграть от использования высокоформуемого сплава. Широкая панель, требующая большей стабильности формы, может оправдать использование 3003 или нагартованного состояния.
5052 можно рассматривать, когда требования к механической прочности или коррозионной стойкости выше.
Экраны днища сталкиваются не только с теплом. Они также могут подвергаться воздействию воды, дорожных загрязнений, вибрации и мусора.
По этой причине инженеры обычно уделяют больше внимания коррозионной стойкости и механической стабильности, чем для защищенного барьера в моторном отсеке.
3003 может предложить полезный баланс прочности и формуемости для многих конструкций днища. 5052 становится привлекательным, когда приоритетами являются большая прочность и долговечность в условиях окружающей среды.
Там, где тепловая зона превышает практические пределы выбранной алюминиевой конструкции, решением должно быть не просто выбор более прочного алюминиевого сплава. Инженеру следует вместо этого оценить расстояние до экрана, использование нескольких слоев или другого металла, такого как материал для теплозащитного экрана из нержавеющей стали.
Пригодность алюминия для использования рядом с выпускным коллектором зависит от фактических тепловых условий, расстояния от источника тепла, воздушного потока и конструкции экрана.
Марка сплава сама по себе не дает ответа на этот вопрос.
Более прочный алюминий, такой как 5052, не делает материал автоматически пригодным для тепловых условий, превышающих допустимые для алюминиевого экрана. Механическая прочность и термическая пригодность — это разные инженерные задачи.
Для зон с интенсивным нагревом со стороны выхлопной системы больше подойдут нержавеющая сталь или, в экстремальных системах,материал для теплозащитного экрана Inconel 625могут быть более подходящими.
Температура плавления иногда используется в онлайн-сравнениях теплозащитных экранов так, будто это показатель рабочей температуры. Для спроектированного автомобильного компонента такой подход является неполным.
Металлу не обязательно плавиться, чтобы его механические свойства, поведение при окислении или стабильность размеров стали неприемлемыми для применения.
При выборе автомобильного теплозащитного экрана следует учитывать:
Вот почему сравнение сплавов, основанное только на температуре плавления, может привести к неверному выбору материала.
Увеличение толщины листа повышает механическую прочность и жесткость, но также увеличивает вес детали и расход сырья.
Автомобильный теплозащитный экран может достичь структурной стабильности за счет сочетания выбора сплава, состояния материала, тиснения и геометрии сформированного компонента.
По этой причине минимально практическую толщину следует определять исходя из конструкции готовой детали и требований к проверке, а не копировать с другого теплозащитного экрана.
Для нового проекта OEM или проекта по замене предоставьте как можно больше следующей информации:
| Пункт RFQ | Пример информации |
|---|---|
| Применение | Моторный отсек, выхлопной туннель, каталитический нейтрализатор, глушитель или днище кузова |
| Сплав | 1050, 1100, 3003, 5052 или рекомендация поставщика |
| Состояние материала (Temper) | O, H14, H24, H32 или требование чертежа |
| Толщина | Указанная номинальная толщина |
| Поверхность | Плоская или с тиснением |
| Рисунок тиснения | Существующий шаблон, чертеж, образец или требуемый дизайн |
| Форма поставки | Лист, рулон, заготовка или готовая деталь |
| Размеры | Ширина, длина и размеры компонента |
| Дальнейшая обработка | Штамповка, гибка, вытяжка, пробивка или обрезка |
| Количество | Потребность в прототипах и годовой объем производства |
Иногда может, но замену не следует производить только на основании названий сплавов.
Переход с 1050 на 1100 может показаться относительно незначительным, в то время как переход с 1050 на 5052 представляет собой гораздо более серьезное изменение прочности и характеристик формовки. Даже если два материала могут выполнять одну и ту же тепловую функцию, для процесса штамповки могут потребоваться другие параметры.
Перед утверждением замены проверьте:
Не каждый покупатель начинает с готовой спецификации материала. Для проектов прототипов и индивидуальных теплозащитных экранов отправной точкой может быть существующая деталь, чертеж или просто проблема с установкой.
В этой ситуации предоставьте:
Эта информация позволяет оценить выбор материала вместе с толщиной и конструкцией тиснения.
BSTFLEX производит материал для тепловых барьеров из тисненого алюминия для автомобильных и промышленных систем управления тепловыми процессами.
Проекты могут быть разработаны в соответствии с чертежами заказчика, образцами и спецификациями материалов, при этом такие переменные, как сплав, состояние материала, толщина, размеры листа и конструкция тиснения, оцениваются в соответствии с готовым применением.
Для тепловых зон, требующих использования другого семейства металлов, клиенты также могут оценить материал для теплозащитных экранов из тисненой нержавеющей стали или Материал теплозащитного экрана из сплава Inconel 625.
1050, 1100, 3003 и 5052 — это марки алюминия, которые можно рассматривать для изготовления листов автомобильных теплозащитных экранов. Выбор подходящего сплава зависит от требуемой способности к формовке, механической прочности, коррозионной стойкости, геометрии компонента и условий эксплуатации.
1050 может подойти для легких формованных тепловых барьеров, где важны отличная формуемость и высокая чистота алюминия, а компонент не требует высокой механической прочности.
1100 — это коммерчески чистый алюминий серии 1xxx с отличной формуемостью. 3003 содержит марганец и обладает большей механической прочностью, сохраняя при этом хорошую способность к формовке. Это делает 3003 полезным для экранов, требующих большей жесткости.
3003 обеспечивает полезный баланс между формуемостью и умеренной прочностью. 5052 обладает более высокой прочностью и сильной коррозионной стойкостью. Выбор лучшего материала зависит от готового компонента и условий эксплуатации, а не только от прочности сплава.
5052 можно рассматривать для применения в алюминиевых теплозащитных экранах, требующих большей механической долговечности или коррозионной стойкости. Его пригодность для конкретного места выхлопной системы по-прежнему зависит от теплового воздействия, воздушного зазора, конструкции экрана и требований к валидации.
Не обязательно. Большая механическая прочность сама по себе не определяет более высокую допустимую рабочую температуру. Тепловое воздействие, поведение сплава при температуре, геометрия компонента и расстояние между экранами должны оцениваться отдельно.
Состояние поставки влияет на твердость, прочность и формуемость листа. Два листа, изготовленные из одного и того же алюминиевого сплава, но поставленные в разных состояниях, могут вести себя по-разному при тиснении, гибке и глубокой вытяжке.
Да. Проекты могут быть разработаны в соответствии с чертежами, образцами или требованиями к применению. Покупателям следует указывать предпочтительный сплав и состояние поставки, а также толщину, размеры, требования к тиснению и ожидаемый объем производства.
Эти четыре сплава представляют собой разные приоритеты, а не простое развитие от худшего к лучшему.
1050 — сильный кандидат, когда приоритетами являются высокая чистота и отличная способность к формовке.
1100 — предоставляет схожие преимущества как широко используемый коммерчески чистый алюминиевый лист.
3003 — полезен, когда теплозащитному экрану нужен лучший баланс между формуемостью и механической прочностью.
5052 — движется в сторону более высокой прочности и долговечности в сложных условиях эксплуатации.
Итоговая спецификация должна сочетать сплав, состояние поставки, толщину, геометрию тиснения и конструкцию компонента. Для OEM-проектов отправьте в BSTFLEX ваш чертеж, образец, условия эксплуатации и количество, чтобы конструкцию алюминиевого теплозащитного экрана можно было оценить как готовый компонент, а не как марку листа в отрыве от остального.
