Управление теплом выхлопной системы больше не ограничивается предотвращением контакта горячей трубы с расположенными рядом компонентами. В современных автомобильных платформах выпускные коллекторы, турбокомпрессоры, каталитические нейтрализаторы, датчики, проводка, топливные системы и электронные модули размещаются во всё более компактном пространстве. В результате создаётся сложная тепловая среда, в которой выбор материала автомобильного теплозащитного экрана может напрямую влиять на срок службы компонентов, свободу компоновки и надёжность автомобиля.
Не существует единственного металла, который был бы идеален для любого участка выхлопной системы. Экран, расположенный под днищем в нескольких сантиметрах от выхлопной трубы, имеет иные требования, чем экран, установленный вокруг турбокомпрессора или каталитического нейтрализатора. Поэтому инженеры выбирают материал теплозащитного экрана выхлопной системы с учётом фактического источника тепла, доступного воздушного зазора, геометрии детали, уровня вибрации, воздействия коррозии и целевого веса.
BSTFLEX производит рельефные металлические материалы для теплозащитных экранов для проектов автомобильного и промышленного управления тепловыми нагрузками, включая листовой материал из нержавеющей стали для теплового барьера, рельефный алюминиевый материал для теплозащитных экранов и материал для теплозащитных экранов из сплава 625 Inconel.
Температура вокруг выхлопной системы неоднородна. Тепловая нагрузка значительно меняется от одного участка к другому, поэтому указание одного материала теплозащитного экрана для всего автомобиля может привести к избыточному весу, чрезмерным затратам или недостаточной защите.
Наиболее требовательные участки обычно сосредоточены рядом с двигателем и системой доочистки выхлопных газов. К типичным горячим зонам относятся:
Обычно задача экрана заключается в снижении количества лучистого тепла, достигающего соседних компонентов, а не просто в покрытии горячей поверхности. Поэтому эффективное управление тепловыми нагрузками автомобиля зависит от материала, геометрии экрана, способа крепления и воздушного пространства между источником тепла и барьером.
Для большинства автомобильных программ три семейства металлов охватывают основную часть требований к жёстким теплозащитным экранам: алюминий, нержавеющая сталь и высокоэффективные никелевые сплавы, такие как Inconel 625.
| Расположение в автомобиле | Распространённый выбор материала | Основная причина выбора при проектировании |
|---|---|---|
| Лучевой теплозащитный барьер моторного отсека | Алюминий | Низкий вес и хорошее отражение лучистого тепла |
| Теплозащита выхлопной системы под днищем | Алюминий или нержавеющая сталь | Покрытие больших площадей при контролируемом весе |
| Выпускной коллектор | Нержавеющая сталь | Термические циклы и механическая долговечность |
| Каталитический нейтрализатор | Нержавеющая сталь | Высокая термическая нагрузка, вибрация и устойчивость к коррозии |
| Глушитель и шумоглушитель | Алюминий или нержавеющая сталь | Зависит от температуры, положения и условий эксплуатации автомобиля |
| Область турбокомпрессора | Нержавеющая сталь или Inconel 625 | Более высокая тепловая нагрузка и повторяющиеся циклы нагрева |
| Автоспорт и экстремальные зоны выхлопной системы | Inconel 625 | Высокотемпературная прочность и стойкость к окислению |
Эта таблица является отправной точкой, а не универсальной спецификацией. Толщина материала, марка сплава, расстояние от поверхности выхлопной системы и геометрия компонента могут существенно изменить итоговые характеристики.

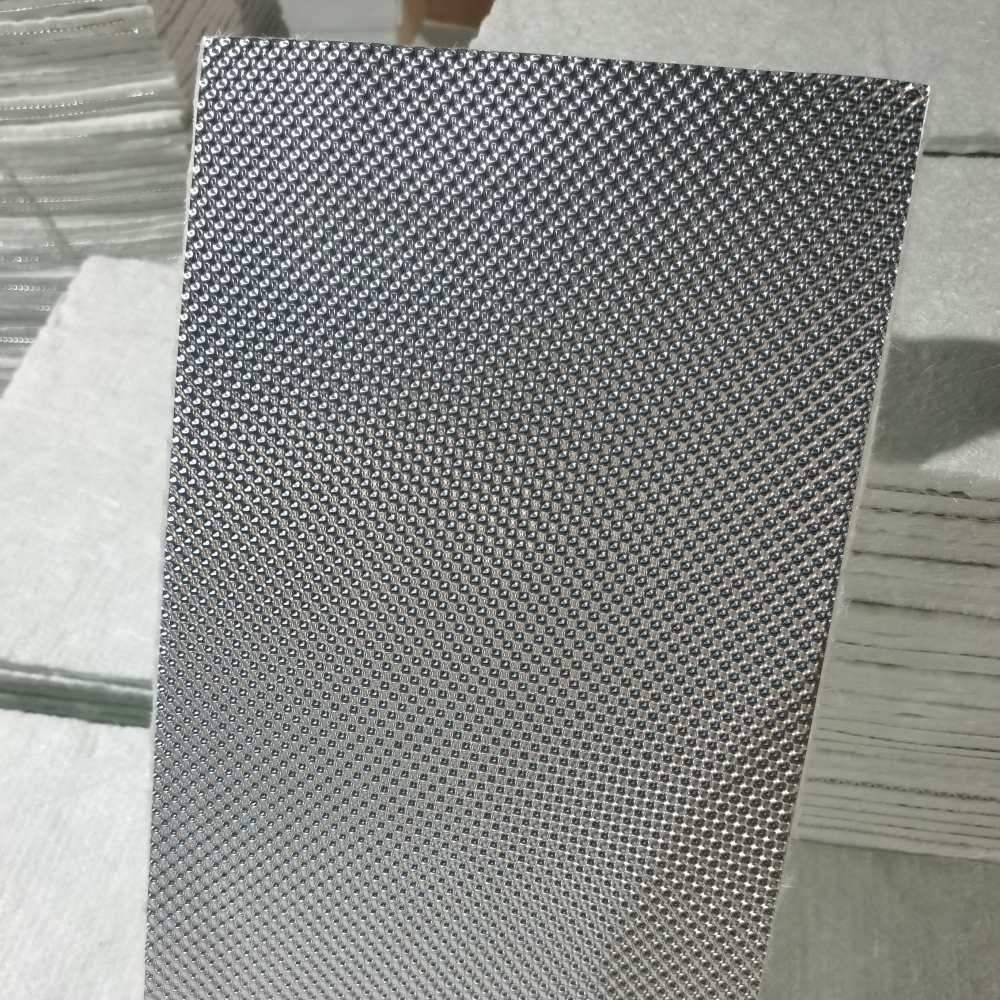

Выпускной коллектор является одним из самых сложных мест для установки жесткого металлического теплозащитного экрана. Экран может устанавливаться близко к источнику тепла, подвергаться вибрациям двигателя и многократно проходить циклы между температурой окружающей среды и повышенными рабочими температурами.
По этой причине нержавеющая сталь широко считается практичным материалом для теплозащитных экранов выпускных коллекторов. Сочетание механической прочности, стойкости к окислению и коррозионной стойкости делает её подходящей для формованных экранов, которые должны сохранять свою геометрию на протяжении повторяющихся циклов нагрева и охлаждения.
BSTFLEX тиснёный лист из нержавеющей стали для теплового барьерапредназначен для применений, где тонкая металлическая конструкция требует дополнительной жёсткости. Тиснёный профиль укрепляет геометрию листа без необходимости исключительно увеличивать толщину металла.
Каталитические нейтрализаторы могут создавать концентрированные тепловые нагрузки под автомобилем и рядом с полом пассажирского салона, проводкой, тормозными магистралями, топливными системами или другими чувствительными к температуре узлами. Поэтому экран каталитического нейтрализатора должен выдерживать как тепловое воздействие, так и суровые механические условия, характерные для нижней части автомобиля.
Нержавеющая сталь часто выбирается благодаря способности выдерживать нагрев, дорожные загрязнения и постоянную вибрацию, сохраняя структурную стабильность. В зависимости от конструкции экрана штампованный или тиснёный слой нержавеющей стали также может сочетаться с воздушным зазором или изоляционным слоем для усиления эффекта теплового барьера.
Для менее интенсивных вторичных барьеров, расположенных дальше от нейтрализатора, также может подходить лёгкий алюминий. Конструкторское решение должно основываться на измеренных или рассчитанных тепловых условиях, а не только на названии компонента.
Теплозащитный экран под днищем часто покрывает гораздо большую площадь, чем экран выпускного коллектора. Избыточный вес материала становится более важным фактором, когда экран проходит вдоль выхлопного тоннеля, панели пола или области топливного бака.

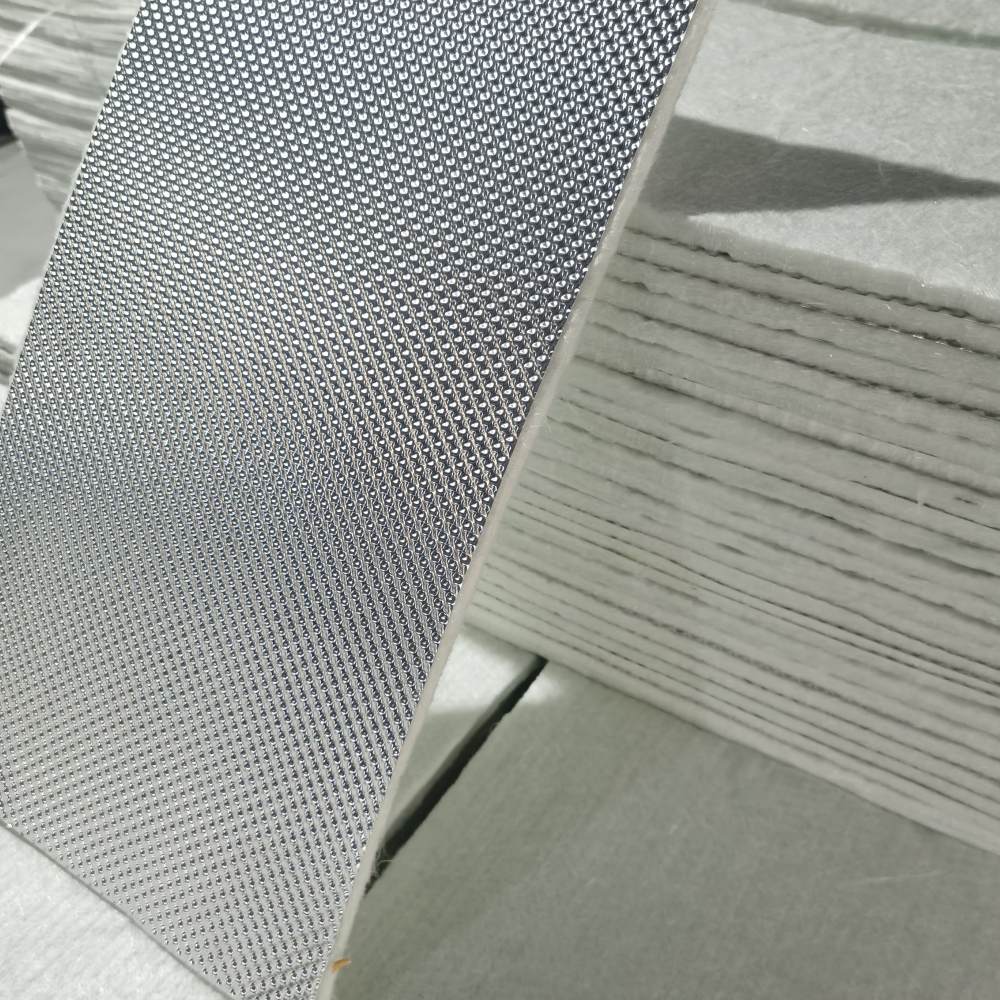

Именно здесь тиснёный алюминиевый материал для теплозащитного экранаобеспечивает полезное инженерное преимущество. Низкая плотность алюминия позволяет защищать большую площадь с относительно небольшим увеличением массы автомобиля.
Типичные применения включают:
Тиснение особенно полезно для широких алюминиевых панелей, поскольку трёхмерный поверхностный рисунок увеличивает жёсткость и помогает контролировать движение панели, вибрацию и деформацию.

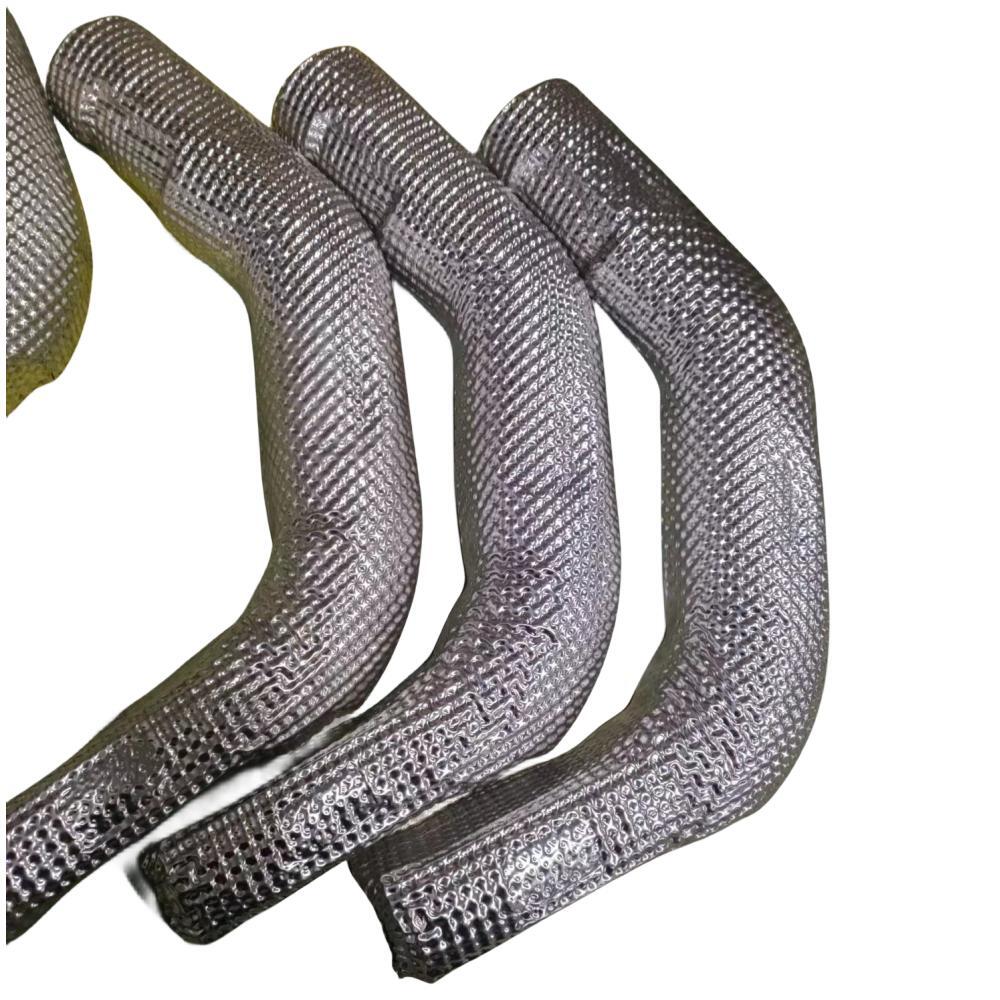

Управление тепловым режимом моторного отсека отличается от прямого экранирования выхлопной системы. Целью часто является предотвращение нагрева соседних впускных компонентов, проводки, электронных устройств или кузовных панелей из-за лучистой энергии от коллектора, турбокомпрессора или выхлопной трубы.
Для таких вторичных барьеров алюминий часто является эффективным материалом теплозащитного экрана двигателя, поскольку сочетает малую массу, хорошую формуемость и эффективное отражение лучистого тепла.
Типичные алюминиевые экраны моторного отсека могут устанавливаться между:
Однако, если экран расположен чрезвычайно близко к высокотемпературному компоненту выхлопной системы, нержавеющая сталь или сплав с более высокой температурной стойкостью могут быть более подходящими.
Турбокомпрессор представляет собой одну из самых высоких концентраций тепла в моторном отсеке двигателя внутреннего сгорания. Помимо высоких рабочих температур, турбосистемы характеризуются быстрыми изменениями температуры, ограниченным пространством для установки и интенсивным воздействием лучистого тепла на расположенные рядом шланги, проводку и конструкции автомобиля.
Нержавеющая сталь остаётся подходящей для многих серийных конструкций теплозащитных экранов турбокомпрессоров, особенно когда геометрия экрана и воздушный зазор правильно спроектированы. Для двигателей, работающих в экстремальных условиях, длительных нагрузок и спортивных выхлопных систем сплавы на основе никеля могут обеспечить дополнительные эксплуатационные преимущества.
BSTFLEX Материал теплозащитного экрана из сплава 625 Inconelпредназначен для сложных тепловых условий, требующих повышенной устойчивости к окислению, коррозии и потере механической прочности при высоких температурах.
Inconel не следует автоматически заменять нержавеющей сталью только потому, что это более производительный сплав. Этот материал имеет более высокую стоимость и обычно применяется там, где условия эксплуатации это оправдывают.
К применениям, где может потребоваться Inconel 625, относятся:
Если обычная нержавеющая сталь уже соответствует требованиям по температуре и механической прочности, использование Inconel может увеличить стоимость без значительного преимущества для системы. Поэтому правильный выбор материала представляет собой баланс между тепловыми характеристиками, долговечностью, производственными требованиями и общей стоимостью программы.
Распространённая ошибка при проектировании теплозащитных экранов — сосредоточиться только на сплаве, игнорируя расстояние между экраном и источником тепла.
Воздушный зазор может значительно влиять на эффективность металлического теплового барьера. Вместо установки теплозащитного экрана непосредственно на горячий компонент инженеры часто создают контролируемое разделение, которое ограничивает передачу тепла за счёт теплопроводности и позволяет металлической поверхности в основном работать как радиационный барьер.
К важным конструктивным параметрам относятся:
Следовательно, более тонкий правильно расположенный теплозащитный экран может работать лучше, чем более толстый лист, установленный с недостаточным тепловым зазором.
Автомобильные металлические теплозащитные экраны часто выполняются с тиснением, поскольку очень тонкий плоский лист может не обладать достаточной жёсткостью для крупных или сложных деталей. Добавление сформированного рисунка изменяет структурные свойства листа и позволяет инженерам создавать лёгкие компоненты с улучшенной жёсткостью.
В зависимости от конструкции тиснение может помочь:
Различные варианты геометрии тиснения могут разрабатываться в соответствии с требуемой толщиной листа, процессом формовки и формой готового компонента.
Не каждую тепловую проблему можно решить одним металлическим слоем. Высокие тепловые нагрузки или ограниченное пространство для размещения могут потребовать конструкции многослойного экрана.
Один штампованный металлический лист подходит в случаях, когда достаточно снижения лучистого тепла и механического разделения. В более требовательных системах могут использоваться две металлические оболочки с воздушным зазором или слоем изоляции между ними.
Многослойные конструкции могут быть полезны в следующих областях:
Преимущества многослойной конструкции следует оценивать с учетом дополнительного веса, сложности формовки и производственных затрат.
Увеличение толщины металла может повысить механическую прочность, однако более толстый материал не обеспечивает автоматически пропорционально более эффективный тепловой барьер.
Теплозащитный экран в первую очередь управляет лучистой энергией и ограничивает передачу тепла на расположенные поблизости компоненты. Поэтому его эффективность в значительной степени зависит от характеристик поверхности, геометрии и расстояния. Выбор неоправданно толстого металла может увеличить массу компонента и расход материала, не решая основную проблему теплового проектирования.
При разработке для OEM толщину листа следует выбирать с учетом следующих параметров:
Полезная спецификация теплозащитного экрана должна содержать не только название металла. Предоставление реалистичных данных о применении позволяет производителю рекомендовать подходящую конструкцию и сокращает количество ненужных циклов разработки.
Инженерная информация обычно включает:
Если материал еще не определен, BSTFLEX может проанализировать условия установки и помочь клиентам оценить варианты теплозащитных экранов из алюминия, нержавеющей стали и Inconel.
Те же принципы выбора материалов применимы не только к легковым автомобилям. Жесткие металлические тепловые барьеры также требуются в коммерческом транспорте, сельскохозяйственной технике, строительном оборудовании, квадроциклах, мотоциклах, генераторах и другом оборудовании с двигателями.
Тяжелая техника может работать в более сложных условиях, поскольку выхлопные системы длительное время работают под нагрузкой и могут подвергаться воздействию пыли, грязи, влаги и механических ударов. В таких ситуациях долговечность материала и конструкция крепления могут быть важнее достижения минимально возможной массы теплозащитного экрана.
Для высокопроизводительных и гоночных автомобилей инженерные приоритеты могут вновь смещаться в сторону экстремальной термостойкости, компактной компоновки и защиты компонентов, крайне чувствительных к температуре.
BSTFLEX поставляет различные материалы для жестких теплозащитных экранов, позволяя клиентам подбирать металл в соответствии с тепловой зоной, а не использовать один материал для всех областей применения.
Подходит для выпускных коллекторов, каталитических нейтрализаторов, глушителей, выхлопных труб и механически требовательных горячих зон автомобиля.
Посмотреть материал теплозащитного экрана из нержавеющей стали
Подходит для легких защитных экранов днища, барьеров в моторном отсеке, тоннелей трансмиссии и дополнительной защиты от лучистого тепла.
Посмотреть материал алюминиевого теплозащитного экрана
Подходит для турбокомпрессоров, гоночных выхлопных систем и других применений, где экстремальный нагрев и тяжелые условия эксплуатации требуют высокопроизводительного никелевого сплава.
Посмотреть материал теплозащитного экрана Inconel 625
Лучший материал для автомобильного теплозащитного экрана зависит от зоны установки. Алюминий обычно используется для легких барьеров от лучистого тепла, нержавеющая сталь широко применяется вокруг компонентов выхлопной системы, а сплавы Inconel используются там, где исключительно высокие тепловые и механические нагрузки оправдывают их применение.
Нержавеющая сталь является распространенным выбором для теплозащитных экранов выхлопной системы, поскольку она сочетает устойчивость к высоким температурам, механическую прочность и коррозионную стойкость. Алюминий может подходить для дополнительных барьеров, расположенных дальше от источника тепла, а Inconel можно рассматривать для экстремальных условий работы выхлопной системы.
Нержавеющая сталь широко используется для теплозащитных экранов выпускного коллектора, поскольку такое применение связано с высоким уровнем лучистого тепла, вибрацией и повторяющимися температурными циклами. Окончательный выбор материала должен учитывать фактическую рабочую температуру, расстояние от коллектора и конструкцию экрана.
Нержавеющая сталь подходит для многих серийных теплозащитных экранов турбокомпрессоров. Высокомощные гоночные системы с турбонаддувом и экстремальными температурами могут требовать никелевого материала, такого как Inconel 625.
Да. Алюминий эффективно работает как легкий барьер от лучистого тепла, когда рабочая температура и расстояние от источника выхлопного тепла соответствуют требованиям. Он особенно полезен для экранов днища и моторного отсека, где важно снижение массы.
Тисненый профиль повышает жесткость тонкого листа, позволяя производителям снижать вес при сохранении формы и устойчивости к вибрации. Тепловые характеристики затем зависят от всей конструкции, включая воздушный зазор и расположение экрана.
Да. BSTFLEX поддерживает проекты OEM по тепловой защите с индивидуальной толщиной материала, размерами листов, рисунками тиснения и разработкой под конкретные применения. Клиенты могут предоставить чертежи, образцы или информацию об установке для оценки.
Наиболее эффективная стратегия управления теплом выхлопной системы заключается не в поиске одного универсально лучшего материала. Необходимо разделить автомобиль на тепловые зоны и применять подходящий материал для каждой области.
Алюминий очень эффективен там, где целью является легкий контроль лучистого тепла. Нержавеющая сталь обеспечивает большую долговечность рядом с более горячими компонентами выхлопной системы. Inconel 625 используется для тяжелых тепловых условий, где обычные автомобильные металлы могут уже не обеспечивать требуемые эксплуатационные характеристики.
Для нового проекта выхлопной системы, моторного отсека или днища BSTFLEX может оценить ваш источник тепла, пространство для установки, толщину металла и требования к формовке. Отправьте информацию о применении, чертеж или образец, чтобы обсудить подходящий материал для автомобильного теплозащитного экрана и запросить коммерческое предложение.
