Алюминизированный термозащитный рукавалюминизированный термозащитный рукав, который имеет слишком маленький размер, может быть сложен в установке, сдавливать защищаемую сборку или повреждать отражающий слой. Слишком большой рукав может смещаться от предназначенной для защиты от тепла зоны, мешать окружающим компонентам и затруднять стабильную сборку OEM.
Поэтому правильный выбор размера начинается с реальных габаритов готового компонента и способа установки рукава.

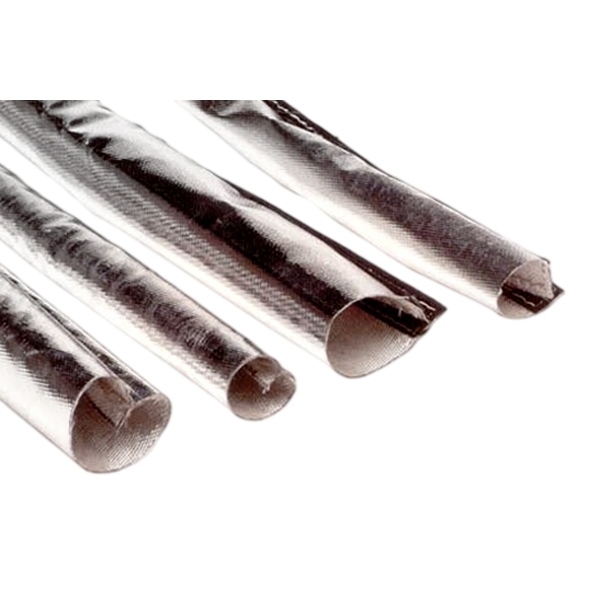

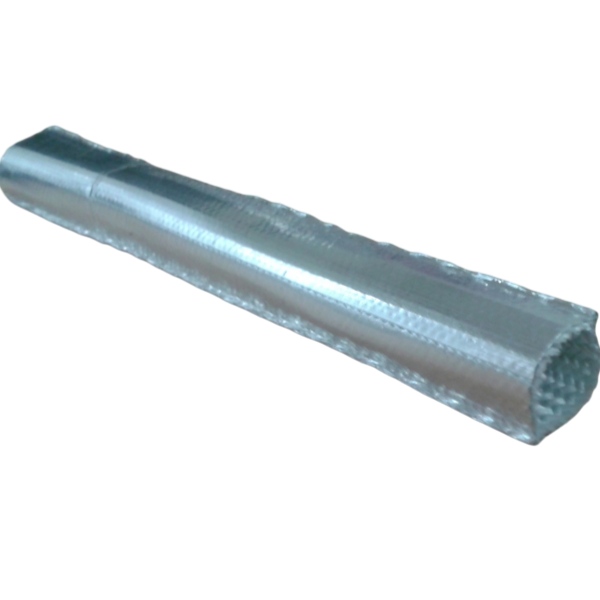

BSTFLEX производит алюминизированные термозащитные рукава для автомобильных жгутов проводов, кабелей, шлангов и линий жидкостей в трубчатом, сшитом исполнении, в виде оплетки на липучке, с защелками и самозакрывающихся конструкциях.
Размеры термозащитного рукава могут описываться несколькими различными способами в зависимости от конструкции.
К распространенным терминам размеров относятся:
Эти размеры не являются взаимозаменяемыми.
Трубчатый плетеный рукав, сшитый трубчатый рукав и оборачиваемый термоэкран могут описываться как подходящие для шланга одного и того же диаметра, хотя изготавливаются из совершенно разных исходных размеров.
Для большинства применений с жгутами проводов и шлангами подбор размера начинается с наружного диаметразащищаемого компонента.
Не используйте только:
Эти спецификации описывают другие аспекты компонента и не обязательно указывают фактический наружный диаметр, который должен помещаться внутри втулки.
Измерьте готовую сборку на том же участке, где будет установлена термозащита.
Шланг может продаваться в зависимости от диаметра его внутреннего отверстия, но защитный чехол надевается поверх шланга.
Внешний диаметр готового рукава включает в себя:
Поэтому два шланга с одинаковым номинальным внутренним диаметром могут требовать рукавов термозащиты разного размера.
Для проектов OEM по возможности указывайте фактический внешний диаметр шланга и допуска из чертежа шланга.
Жгут проводов не всегда представляет собой идеально круглый пучок.
Жгут может содержать:
Измерьте несколько точек вдоль защищаемого участка и зафиксируйте как нормальные, так и максимальные размеры пучка.
Если пучок имеет скорее выраженную овальную, чем круглую форму, измерения ширины и толщины могут быть полезнее одного предполагаемого диаметра.
Для надеваемого термозащитного рукава требуемый размер может определяться крупнейшим компонентом, который должен физически пройти сквозь рукав.
Это может быть не сам шланг или кабель.
Определяющим размером может быть:
Измерьте эти компоненты перед выбором трубчатого рукава.
Рассмотрим жгут проводов с относительно компактным пучком кабелей, но с разъемом, который значительно шире основного тела жгута.
Если трубчатый рукав выбирается только по диаметру жгута, разъем может не пройти через него.
Возможные решения включают:
Наиболее подходящее решение зависит от последовательности сборки OEM и требований к готовой посадке.
Для установки трубчатого термозащитного рукава поверх защищаемого компонента требуется достаточный зазор.
Тем не менее, не существует универсального процента, который следует автоматически добавлять к наружному диаметру каждого компонента.
Необходимый допуск зависит от:
Для сшитого рукава жесткой конструкции может потребоваться иной размерный допуск, чем для расширяемого плетеного рукава.
Для ответственных серийных применений выберите номинальный размер по таблице размеров конкретного изделия и подтвердите посадку с помощью образца, репрезентативного для производства.
Плотная посадка может казаться желательной, однако чрезмерно тугой рукав может создать ряд проблем.
Это может:
Рукав должен сидеть надежно, обеспечивая при этом практичность монтажа.
Увеличенный размер также может создавать проблемы.
Чрезмерно свободный рукав может:
Поэтому при подборе размеров следует соблюдать баланс между монтажным зазором и контролем положения.
При измерении автомобильного кабельного жгута зафиксируйте следующие параметры:
| Измерение | Почему это важно |
|---|---|
| Стандартный наружный диаметр жгута | Определяет базовый размер оплетки |
| Максимальный наружный диаметр жгута | Учитывает участки, обмотанные лентой или усиленные |
| Размеры разъемов | Определяет возможность установки путем надвигания |
| Размеры точек ответвления | Определяет участки нестандартной формы |
| Защищаемая длина | Определяет итоговую длину оплетки |
| Радиус изгиба | Помогает оценить гибкость оплетки |
| Положения зажимов и кронштейнов | Предотвращает помехи для крепежных деталей |
Полный обзор защиты автомобильной проводки см. в статье Теплозащитные рукава для автомобильных жгутов проводов: материалы, конструкции и применение.
Для сборки шланга измерьте не только тело гибкого шланга.
Запишите:
Если рукав должен надеваться через фитинг, фитинг может определять минимальный установочный диаметр, даже если конечный рукав предназначен для шланга гораздо меньшего диаметра.
Топливные и тормозные магистрали могут использовать гибкие шланги, жесткие трубки или комбинации того и другого.
Для жесткой трубки внешний диаметр обычно относительно постоянный. Для готовой сборки шланга фитинги и муфты могут быть значительно больше основной линии.
Определите, будет ли рукав:
Для применения с топливными линиями и тормозными магистралями используйте BSTFLEX Алюминиевый термостойкий защитный рукав для топливных линий и тормозных магистралей.
Шланги системы охлаждения и отопления могут иметь относительно большой наружный диаметр и сложные формованные изгибы.
Измеряйте шланг на всем протяжении защищаемой зоны, а не предполагайте, что один номинальный диаметр применим ко всей детали.
Уделите особое внимание следующим элементам:
Рукав, который подходит для прямого участка, может оказаться слишком узким на формованном изгибе.
Масляные линии и линии трансмиссионной жидкости часто сочетают в себе жесткие металлические трубки, гибкие шланги и обжимные фитинги.
Для каждого участка может потребоваться своя стратегия подбора рукава.
Трубчатый рукав может подойти для прямого гибкого участка, в то время как конструкция с застежкой или оберткой может быть удобнее там, где линия уже установлена или имеет крупные неразъемные фитинги.
Гидравлические шланги требуют особого внимания к размерам фитингов и перемещению шланга.
Защитный рукав не должен:
Измеряйте шланг при его максимальной рабочей геометрии, когда это применимо, а не только когда узел лежит ровно на столе.
Размер надеваемого рукава следует подбирать с учетом как готового компонента, так и пути монтажа.
Используйте следующий порядок действий:
Для серийных деталей прототип должен отражать максимальные ожидаемые размеры компонента, а не только номинальный размер.
Оболочка с застежкой вокруг компонента задается иначе, поскольку ей не нужно надеваться поверх компонента путем сдвига.
Ширина материала в развернутом виде должна покрывать внешнюю окружность шланга или жгута и обеспечивать достаточный нахлест для застежки.
Для компонента примерно круглой формы базовую окружность можно оценить следующим образом:
Окружность = π × Внешний диаметр
Готовая ширина в развернутом виде также должна учитывать:
Поэтому одну только теоретическую окружность нельзя использовать в качестве производственной ширины.
Для изготовления защитного чехла или оболочки с застежкой по индивидуальному заказу отправьте в BSTFLEX фактический внешний диаметр компонента и требуемый тип застежки, чтобы можно было рассчитать итоговую ширину и нахлест с учетом особенностей конструкции.

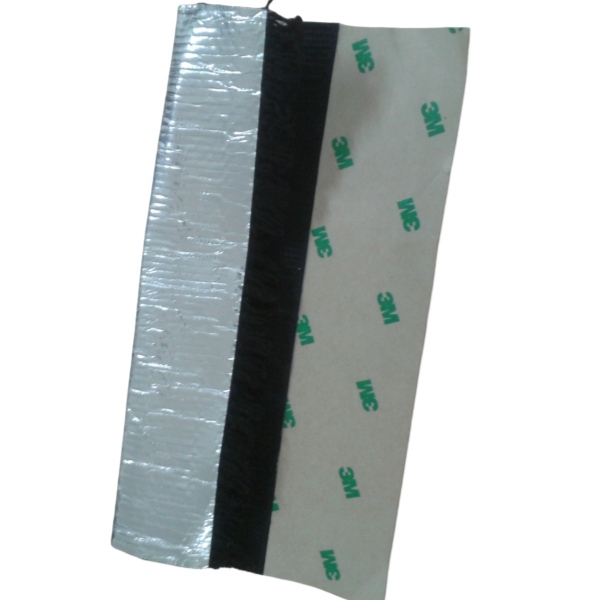

Оболочка на липучке оборачивается вокруг компонента и застегивается по продольному шву.
Важные размеры включают:
Небольшая регулировка застежки может быть полезна, но изделие не должно полагаться на чрезмерный диапазон перекрытия для компенсации неправильного подбора размера.
BSTFLEX предлагает алюминизированную термостойкую защитную оплетку с застежкой-липучкой для готовых шлангов, кабелей и жгутов проводов.
Теплозащитные оплетки на кнопках требуют достаточной ширины материала, чтобы окружить компонент, обеспечивая при этом стабильное выравнивание кнопок.
Спецификация должна включать:
В отличие от застежки с бесконечной регулировкой, фиксированные кнопки создают определенные положения. Поэтому точный контроль размеров имеет особенно важное значение.
См. BSTFLEX Теплоотражающая оплетка с застежкой-кнопкой.

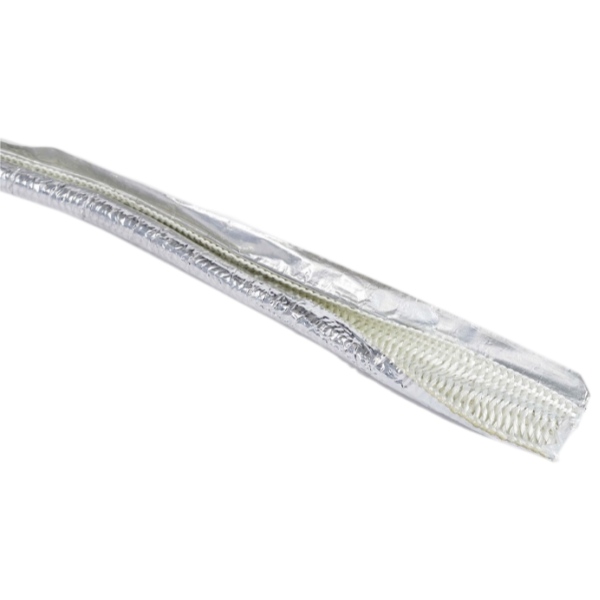

Самозакрывающаяся оплетка использует перекрывающиеся края или встроенную конструкцию застежки.
Конструкция должна обеспечивать достаточный перехлест, чтобы оставаться закрытой вокруг компонента во всем диапазоне его ожидаемых размеров.
Если компонент слишком большой:
Если компонент слишком маленький:
Информацию об этой конструкции см. в материале о BSTFLEX самозакрывающемся стекловолоконном рукаве с алюминиевой фольгой.
Некоторые гибкие рукава поставляются или проверяются в сплющенном состоянии.
Полученную ширину в плоском состоянии не следует автоматически трактовать как готовый внутренний диаметр.
Зависимость определяется следующими факторами:
Каждый раз, когда RFQ включает ширину в плоском состоянии, четко указывайте, как именно замерялся этот размер.
Если ширина в плоском состоянии входит в технические характеристики изделия:
Это поможет гарантировать, что поставщик и заказчик используют одинаковое определение размеров.
Диаметр рукава — это лишь одна из составляющих подбора размера. Правильная защищаемая длина не менее важна.
Рукав должен закрывать всю зону теплового воздействия.
При определении длины нарезки укажите:
Гильза, которая заканчивается внутри зоны сильного лучистого тепла, может оставить соседний компонент незащищенным.
Для изогнутого шланга или жгута может потребоваться более длинная гильза, чем расстояние по прямой между его конечными точками.
Измеряйте вдоль фактического пути прокладки.
Это особенно важно для:
Для специализированных деталей OEM используйте длину по осевой линии чертежа или другой четко определенный метод измерения.
Гильза меняет форму при изгибе.
В зависимости от конструкции изгиб может:
Поэтому прототип следует оценивать на фактической изогнутой детали, когда трасса включает крутые изгибы.
Для шлангов и жидкостных магистралей фитинг часто определяет установку защитного рукава.
Запишите максимальные внешние размеры для:
Если эти компоненты не могут пройти через выбранный трубчатый рукав, конструкция с оберткой может оказаться более практичным решением.
Электрические разъемы могут быть в несколько раз шире кабельного пучка.
Прежде чем указывать трубчатый рукав, определите, следующее:
Если соединитель находится в зоне высоких температур, простого прекращения использования оплётки перед соединителем может быть недостаточно для полного решения проблемы теплового режима.
Увеличение диаметра оплётки не всегда является правильным решением для сложных узлов.
Оплётка большого диаметра вокруг небольшого жгута может разболтаться, и её будет сложно зафиксировать.
Если узел включает в себя:
экран специальной формы для конкретного компонента может обеспечить лучшую посадку и защиту от тепла.
Компания BSTFLEX производит автомобильные алюминизированные стекловолоконные термоэкраны нестандартной формы для узлов, которые невозможно эффективно защитить с помощью обычной прямой оплётки.
Теплозащитные оплётки, устанавливаемые вблизи выпускных коллекторов и турбокомпрессоров, должны сохранять правильное положение относительно источника тепла.
Слишком большой размер может привести к тому, что оплётка будет проворачиваться или провисать в сторону горячего компонента.
Слишком маленький размер может привести к сдавливанию защищаемого жгута или затруднить монтаж.
В дополнение к размерам оплётки зафиксируйте:
Для этого применения см. Как защитить автомобильную проводку рядом с выпускными коллекторами и турбонагнетателями.
| Метод установки | Основные требования к размерам Требование | Распространенный риск при подборе размера |
|---|---|---|
| Надеваемый трубчатый элемент | Внутренний диаметр должен соответствовать компоненту и траектории монтажа | Разъем или фитинг не проходит |
| Расширяемый трубчатый элемент | Диапазон расширения должен охватывать самый крупный участок монтажа | Расширение изменяет длину или посадку |
| Сшитый трубчатый элемент | Готовый внутренний диаметр и допуск шва | Недостаточный зазор для монтажа |
| Застежка-липучка | Окружность компонента плюс предусмотренный нахлест | Слишком маленький или чрезмерный нахлест |
| Кнопочная застежка | Закрытая окружность и фиксированное положение кнопок | Кнопки не могут застегнуться вокруг компонента |
| Самозакрывающийся | Размер компонента должен оставаться в пределах допустимого диапазона нахлеста | Шов расходится или защитный чехол ослабевает |
| Экранирование нестандартной формы | Множество размеров и геометрия компонента | Использование одного диаметра для детали сложной формы |
Для серийного производства OEM номинальных размеров самих по себе недостаточно.
Учитывайте допуски компонентов.
Если шланг, жгут проводов или фитинг имеют диапазон производственных размеров, испытайте защитный чехол на сборке максимального ожидаемого размера, где критически важен монтажный зазор.
Также оцените минимальный ожидаемый компонент в случаях, когда важна проблема ослабления посадки или вращения чехла.
Сам термочехол также имеет производственные допуски.
Потенциальные источники отклонений включают:
В чертежах заказчика должно быть указано, какие размеры являются критическими для монтажа, а для каких допускаются стандартные производственные допуски.
Два изделия в виде термочехла с одинаковым номинальным диаметром могут иметь разное полезное внутреннее пространство.
Различия могут быть обусловлены:
При замене существующей детали укажите фактические размеры компонента и, по возможности, оригинальный образец, а не полагайтесь только на обозначение номинального размера другого поставщика.
Для существующей детали измерьте:
Также определите внешний диаметр компонента и тепловую среду. Замену следует выбирать по функциональности, а не только по размерам.
Правильный формат поставки зависит от того, как клиент устанавливает рукав.
Подходит, когда клиент отрезает нужную длину рукава во время сборки жгута, шланга или оборудования.
Подходит, когда важны повторяемость положения при монтаже и время сборки.
Может включать длину резки, затворы, отделку кромок, отверстия, вырезы, крепеж, этикетки и упаковку в соответствии с утвержденным чертежом.
При серийном производстве готовый компонент может уменьшить вариативность, вызванную ручной резкой на сборочной линии заказчика.
Полезный чертеж термоусадочного рукава может включать:
На чертеже должно быть четкое различие между размерами защитного чехла и размерами защищаемого компонента.
| Вопрос | Предоставляемая информация |
|---|---|
| Что защищается? | Жгут проводов, кабель, шланг, жесткая трубка или гидравлическая линия |
| Каков нормальный наружный диаметр? | Измеренный наружный диаметр компонента |
| Каков максимальный наружный диаметр? | Участок с лентой, изгиб, усиление или локальное утолщение |
| Какой самый большой фитинг? | Размеры разъема, обжимного кольца или фитинга |
| Как будет устанавливаться защитный рукав? | Надеваемый, оборачиваемый, самозакрывающийся или изготовленный по индивидуальному заказу |
| Какова длина зоны теплового воздействия? | Фактическая защищенная длина трассы |
| Сгибается ли компонент? | Радиус изгиба и диапазон перемещения |
| Каков источник тепла? | Выпускной коллектор, турбокомпрессор, каталитический нейтрализатор, система рециркуляции отработавших газов (EGR) или другой источник |
| Какой зазор доступен? | Минимальное расстояние и монтажное пространство |
| Требуется ли доступ для обслуживания? | Съемная или несъемная конструкция |
| Какое количество требуется? | Прототип, партия и предполагаемый годовой объем |
Чехол надевается снаружи шланга, поэтому внутренний диаметр шланга не определяет требуемый внутренний диаметр чехла.
Выбранный трубчатый чехол подходит к шлангу, но не может пройти через обжимную муфту или соединитель.
Чехол подходит для основного жгута, но оказывается слишком узким в месте разветвления или обмотанной скрутки.
Чехол легко устанавливается, но смещается из зоны теплового воздействия во время работы автомобиля.
Чехол подходит для прямого образца, но морщится, сжимается или раскрывается при установке на реальный изогнутый компонент.
Поставщик и заказчик используют разные определения размеров, что приводит к неправильному выбору компонента.
Прототип подходит для номинальной сборки, но не может компенсировать нормальные производственные отклонения.
BSTFLEX производит светоотражающие термозащитные чехлы для автомобильных жгутов проводов, кабелей, шлангов и линий подачи жидкостей.
Индивидуализация может включать в себя:
Для выбора стандартных алюминизированных чехлов посетите категорию BSTFLEX Алюминизированный термозащитный чехол.
Информацию по конкретным материалам см. в разделе Алюминизированный стекловолоконный чехол для защиты автомобильных жгутов проводов.
Инструкции по выбору между трубчатыми и разъемными конструкциями см. в разделе Сдвижные и оборачиваемые термозащитные чехлы для автомобильных жгутов проводов: сравнение.
Для получения коммерческого предложения OEM отправьте в BSTFLEX размеры защищаемого компонента, размеры разъема или фитинга, требуемую длину чехла, информацию об источнике тепла, метод установки, чертеж или фотографии, количество опытных образцов и предполагаемый годовой объем.
Измерьте фактический внешний диаметр шланга, кабеля или жгута проводов на защищаемом участке. Затем проверьте размеры самого большого разъема, фитинга или ответвления, через которое должен проходить чехол, и выберите чехол в соответствии с его конструкцией и таблицей размеров.
Не обязательно. Чехлу необходим практический зазор для установки, но требуемый припуск зависит от гибкости чехла, конструкции стенки, геометрии компонента, длины и метода монтажа. Не существует единого процента, применимого к любому термочехлу.
Измерьте внешний диаметр шланга, так как термочехол устанавливается снаружи шланга.
Измерьте максимальный внешний размер фитинга или обжимной муфты. Если выбранный трубчатый чехол не может пройти через этот размер, установите чехол до сборки фитинга или выберите оборачиваемую, самозакрывающуюся или другую разъемную конструкцию.
Измерьте как нормальные, так и максимальные размеры жгута проводов. Также измерьте разъемы, точки разветвления, участки с изолентой и другие местные утолщения, которые могут повлиять на установку.
Ширина в плоском виде — это ширина чехла в сложенном вдвое плоском состоянии. Она не обязательно равна готовому внутреннему диаметру. Соотношение зависит от конструкции чехла, толщины материала и конструкции шва.
Для детали примерно круглой формы окружность можно оценить как число π, умноженное на внешний диаметр детали. Фактическая ширина открытого рукава также должна учитывать необходимый нахлест, конструкцию шва, толщину стенки и производственный допуск.
Он должен сидеть надежно, но не быть чрезмерно тугим. Слишком маленький зазор может затруднить монтаж и снизить гибкость, в то время как чрезмерный зазор может позволить рукаву смещаться или вращаться.
Да. Внутренний диаметр, ширина в сложенном виде, ширина в развернутом виде, длина отреза, конструкция застежки, слои изоляции, вырезы, крепеж и другие размерные характеристики могут быть настроены в соответствии с деталью и чертежом.
Отправьте внешний диаметр детали, максимальный локальный диаметр, размеры разъема или фитинга, требуемую защищенную длину, информацию об изгибах, расположение источника тепла, метод установки, доступный зазор и предполагаемое количество.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
тел/Whatsapp : 0086-15856303740
Эл. адрес : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
