Фасованная стекловолоконная набивка глушителя: вес набивки, допуски и OEM-упаковка

Предварительно взвешенная набивка для стекловолоконных глушителей предоставляет производителю выхлопных систем точную норму сухой волокнистой набивки для каждого глушителя вместо того, чтобы оператор сборки оценивал количество на глаз из общего мешка. Цель закупки заключается не просто в уменьшении упаковки. Речь идет о стабильном соотношении между одобренным материалом из волокна, массой нетто, камерой набивки и артикулом серийного изделия.

Предварительно взвешенная порция может поставляться в виде рассыпного волокна в индивидуальном мешке, в виде идентифицированной партии набивки из E-glass или в составе герметичного компонента. Эти форматы не являются взаимозаменяемыми. В коммерческом предложении и чертеже должно быть указано, открывается и опустошается ли упаковка во время сборки или же удерживающий слой остается в готовом глушителе.

Компания BSTFLEX поставляет набивку из рыхлого стекловолокна для выхлопных глушителей и набивку из E-glass для выхлопных глушителей для производителей выхлопных систем, поставщиков комплектов для перенабивки и дистрибьюторов. В этом руководстве объясняется, как указывать вес заполнения, конфигурацию упаковки, допуски, маркировку и входной контроль при повторном серийном производстве OEM.

Что означает предварительно взвешенная набивка глушителя?

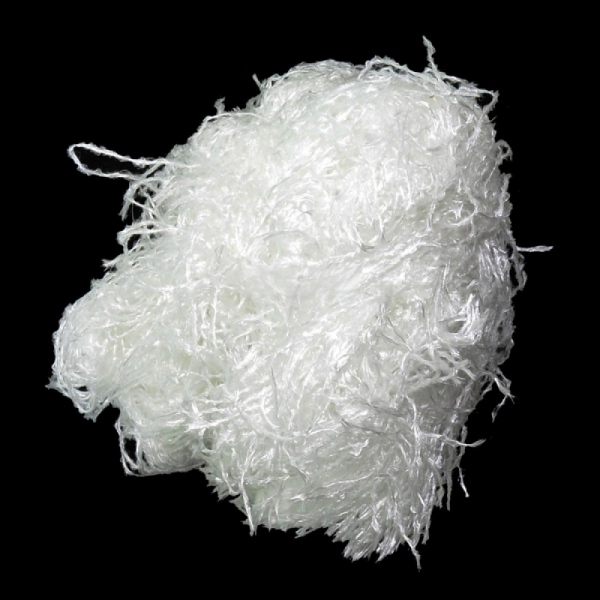

Предварительно взвешенная набивка глушителя — это материал, подготовленный до согласованного количества нетто еще до того, как он поступает на сборочный участок. Количество может соответствовать одному глушителю, нескольким глушителям или контролируемой производственной партии.

Этот термин не следует использовать без определения единицы поставки. В коммерческом предложении может быть указано:

• одна индивидуальная порция волокна для одного глушителя;
• один мешок, содержащий несколько одинаковых порций;
• мягкий контейнер (биг-бег), определяемый по общей массе нетто;
• предварительно взвешенный мешок, который открывается и опустошается во время сборки;
• содержащийся в оболочке упаковочный мешок или чехол, который остается в глушителе;
• полный комплект для перенабивки, содержащий волокно и дополнительные компоненты.

Только первый и четвертый примеры автоматически являются упаковками с одной порцией. Остальные требуют дополнительных инструкций, прежде чем производство сможет определить, сколько материала приходится на каждую выхлопную систему.

Отделение массы сухого волокна от массы упаковки

Наиболее важное значение при покупке имеет различие между акустическим волокном и всем тем, что используется для его упаковки или транспортировки.

Если временный пакет удален, чистый заряд волокна можно проверить по:

Вес нетто волокна = масса брутто заполненного мешка – вес тары пустого мешка.

Используйте фактически одобренный мешок или согласованную среднюю тару, определенную в спецификации упаковки. Не вычитайте номинальный вес мешка, взятый для другого материала, размера или от другого поставщика.

Определите материал перед определением навески

Целевой вес имеет смысл только тогда, когда он связан с утвержденным материалом. Одинаковое количество граммов не устанавливает эквивалентность между различными марками стекла, длиной волокон или конструкциями упаковки.

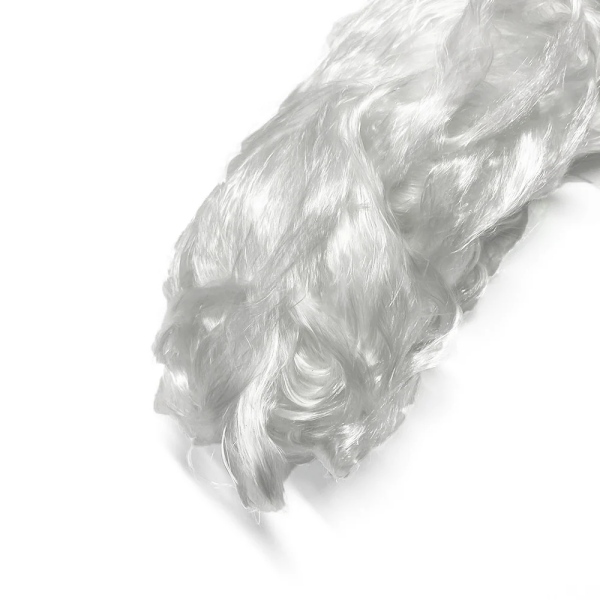

Для набивки глушителя из сыпучего стекловолокна, укажите:

• семейство или марку стекловолокна;
• непрерывное, текстурированное, рубленное или другое волокнистое строение;
• состояние при поставке;
• любое связующее, замасливатель или дополнительный компонент;
• утвержденное обозначение продукта;
• техническую и эксплуатационную документацию, необходимую для проекта.

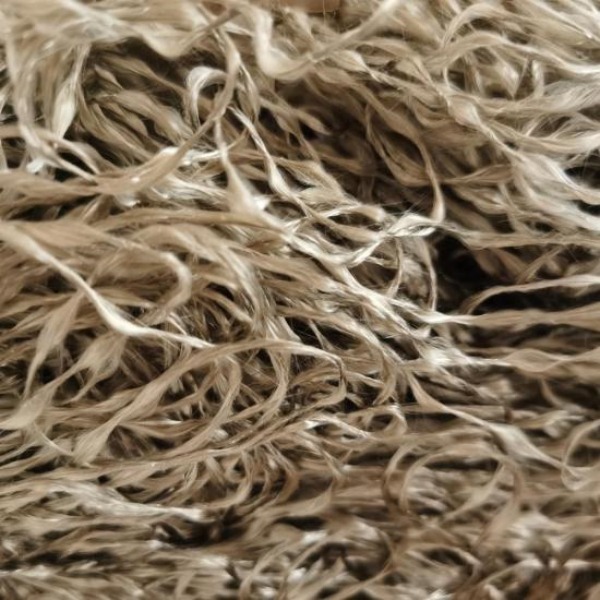

Для набивки выхлопной системы из E-стекла, укажите E-стекло вместе с формой нити или волокна. E-стекло определяет семейство состава стекла; оно не определяет упаковку, метод заполнения или количество, требуемое для конкретного глушителя.

Сохраняйте обозначение утвержденного материала на упаковочной этикетке и производственном чертеже. Повторный заказ не должен приниматься только потому, что вес упаковки остается неизменным.

Определите вес набивки глушителя на основе утвержденной конструкции

Наилучшей отправной точкой является существующая проверенная навеска сухого волокна для того же глушителя и материала. Если утвержденное значение отсутствует, навеска становится параметром разработки, который необходимо оценить в составе всей выхлопной системы.

Для простой цилиндрической камеры набивки теоретический объем равен:

V = π × (D² - d²) × L / 4 000 000

Когда все размеры вводятся в миллиметрах:

• V — это теоретический объем набивки в литрах;
• D — это внутренний диаметр камеры набивки;
• d — это наружный диаметр исключаемой внутренней оболочки;
• L — это эффективная длина набивки.

Исключаемой внутренней оболочкой может быть только перфорированная труба (сердцевина) либо труба вместе с утвержденным металлическим слоем. Дополнительные перегородки, кронштейны и концевые элементы также должны учитываться, если они занимают зону набивки.

Когда утвержденная плотность укладки уже известна:

Навеска сухого волокна в граммах = полезный объем набивки в литрах × утвержденная плотность в г/л.

Это уравнение преобразует известную конструкторскую спецификацию в вес. Оно не выбирает правильную плотность для нового глушителя.

Одна навеска на глушитель или одна навеска на зону набивки?

Некоторые глушители имеют одну непрерывную полость. Другие содержат отдельные концевые карманы, ступенчатые участки или разделенные зоны набивки.

Если зоны не могут сообщаться во время заполнения, определите навеску для каждого участка:

• основная цилиндрическая секция набивки;
• концевая набивка со стороны входа;
• концевая набивка со стороны выхода;
• больший карман вокруг смещенного сердечника;
• отдельная камера за перегородкой.

Единая общая навеска набивки выхлопной системы всё еще может использоваться для закупки, но в инструкции для оператора должно быть показано, как эта навеска разделяется. Для лучшего контроля можно попросить поставщика упаковывать зоны раздельно, если этого требует производственный процесс.

Не следует ожидать, что оператор будет определять разделение на глаз по внешнему виду. Правильный общий вес все равно может привести к неправильному внутреннему распределению.

Предварительно взвешенное сыпучее волокно по сравнению с упакованным компонентом набивки

Предварительно взвешенная сыпучая навеска вскрывается и распределяется сборщиком. Упакованный компонент содержит волокно в чехле или сетке, которая может остаться в готовом глушителе.

Изделие BSTFLEX Fiberglass Muffler Packing Sock with Woven Glass Mesh Bag представляет собой пример упакованного стекловолокна. Вес готового компонента включает как чехол, так и наполнитель, поэтому его спецификацию при закупке не следует путать с мешком только из волокна со страницы p196 или p229.

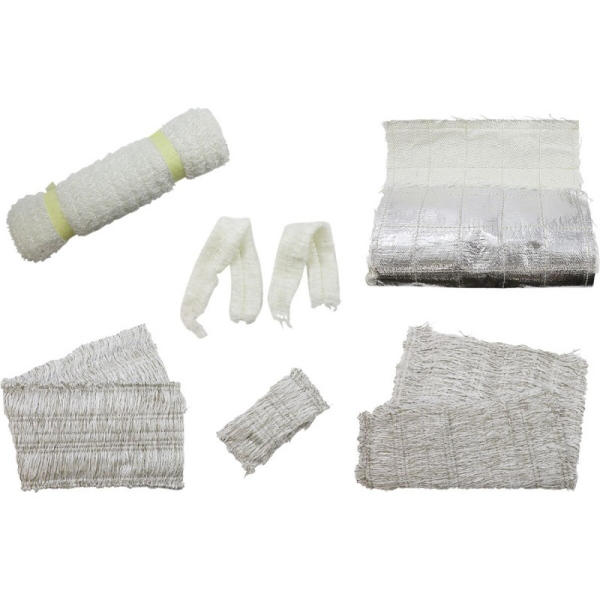

Выберите конфигурацию упаковки для производственной линии

Индивидуальные одноразовые пакеты с порцией

Один промаркированный пакет на глушитель обеспечивает удобство сборки на линии. Этот формат полезен, когда операторы постоянно собирают один и тот же артикул, а утвержденная норма закладки стабильна.

Укажите:

• массу волокна в чистом виде;
• материал и размеры пакета;
• вскрывается ли пакет или остается в сборке;
• содержимое этикетки;
• количество в картонной коробке;
• идентификацию партии;
• требования к хранению и обращению.

Несколько зарядов в одном внешнем мешке

В одной мастер-упаковке может размещаться несколько индивидуально запечатанных зарядов. На упаковке должны быть указаны как количество внутренних зарядов, так и нетто-количество каждого из них.

Этикетки с надписью только «5 кг набивки глушителя» недостаточно, если производство рассчитывает на десять зарядов по 500 г. Накладная приемки и инструкции по комплектации должны различать общее количество и единичный заряд.

Мягкие контейнеры (биг-беги) для внутреннего взвешивания

Набивка глушителя насыпьюможет применяться, если на заводе уже имеются контролируемые станции взвешивания и фасовки. В этом случае определите вес нетто оптовой упаковки и требуемый заряд на один глушитель как отдельные поля закупки.

Оптовые поставки не должны называться предварительно взвешенными на один глушитель, если производственная линия не выполняет и не фиксирует этот этап взвешивания.

Сменные упаковки под частной торговой маркой

Потребительская упаковка или упаковка дистрибьютора может содержать фиксированное количество, предназначенное для определенного диапазона применения. Оформление под частной торговой маркой должно указывать фактический материал и количество в упаковке, не подразумевая универсальной применимости.

Если покупатель хочет иметь несколько вариантов веса, каждый размер упаковки должен иметь собственный номер детали, этикетку и конфигурацию коробки.

Установите целевой вес и согласованный допуск

Заказ OEM должен определять целевой заряд и допустимое отклонение. Правильный допуск зависит от области применения, обработки материалов, процесса взвешивания и утверждения образцов. Он должен быть согласован, а не скопирован с несвязанного продукта.

В спецификации должно быть указано:

• целевой заряд сухого волокна;
• допустимое отклонение или диапазон;
• применяется ли предел к каждому заряду или к среднему значению партии;
• требования к разрешению весов и калибровке;
• частота отбора проб;
• обращение с упаковкой, выходящей за пределы допустимых значений;
• разрешена ли доработка путем добавления или удаления волокна.

Среднее значение по партии может быть приемлемым, в то время как отдельные мешки выходят за пределы утвержденного диапазона. Для изделия с одной заправкой на глушитель индивидуальный контроль обычно более напрямую связан с однородностью сборки.

Весовое оборудование и контроль тары

Метод взвешивания должен обеспечивать необходимую точность для определения согласованного отклонения заправки. Весы, используемые для картонных коробок весом 20 кг, могут не подходить для проверки гораздо меньшей индивидуальной упаковочной заправки.

Инструкции по производству и приемке должны включать:

• идентификацию весов;
• статус калибровки;
• проверку нулевого положения;
• метод тарирования;
• кондиционирование образцов, где это применимо;
• регистрацию и оформление результатов.

Когда мешок остается в глушителе, утвержденный вес компонента может включать этот мешок. Когда мешок выбрасывается, его тару следует исключить. Четко укажите это, чтобы поставщик и клиент не использовали разные весовые основы.

Контроль влажности, загрязнений и потерь материала

Сухая заправка волокном должна храниться и обрабатываться таким образом, чтобы сохранять утвержденное состояние материала. Вода, масло, пыль и посторонние волокна могут изменить измеренный вес упаковки без увеличения предполагаемого акустического заполнения.

Используйте чистую упаковку и закрывайте частично использованные мешки для массовых грузов между операциями взвешивания. Не допускайте попадания бракованного или просыпанного материала в утвержденные заправки, если процедура контроля качества не разрешает рекуперацию и не подтверждает его идентичность и состояние.

Не встряхивайте мешок для удаления волокон после взвешивания с одновременной записью исходного значения с этикетки. Заправка, поступающая в глушитель, должна соответствовать утвержденному весу нетто.

Маркировка каждой заправки для производства и прослеживаемости

Практичная этикетка для custom muffler packing bag может содержать:

• BSTFLEX или номер детали клиента;
• описание материала;
• масса нетто волокна;
• целевой глушитель или ссылка на чертеж;
• номер партии или серии;
• дата изготовления или упаковывания;
• количество в упаковке;
• инструкция по обращению;
• штрихкод или QR-код, где это требуется;
• товарный знак клиента для проектов под собственной торговой маркой.

Не размещайте на этикетке не подтвержденные заявления о снижении шума, температуре или сроке службы. На упаковке указывается поставляемый материал и количество; характеристики готового выхлопа относятся к проверенной конфигурации глушителя.

Используйте утверждение образца для фиксации массы

Перед повторным производством соберите пробные глушители с идентифицированными партиями материала и измеренными массами.

Запишите:

• артикул волокнистого продукта;
• масса нетто;
• распределение по зонам;
• окружающие металлические или удерживающие слои;
• посадка при сборке;
• регулировки оператора;
• условия испытания на шум;
• удержание после согласованного эксплуатационного испытания.

После принятия образца привяжите утвержденную навеску к чертежу глушителя и спецификации материалов. Если сорт волокна, объем камеры или окружающий слой изменяются, проверьте, должна ли также измениться навеска.

Навеска массой 500 г, утвержденная для одного глушителя, не является универсальным количеством для каждого четырехтактного глушителя. Аналогичным образом, навеску массой 250 г не следует назначать для каждой двухтактной выхлопной системы без подтверждающих габаритных и применительных данных.

Расчет потребностей для производственной партии без переполнения деталей

Номинальное установленное количество для производственной партии составляет:

Чистый объем установленного материала = утвержденная навеска на один глушитель × количество глушителей.

Отдел закупок может добавить утвержденный допуск на настройку процесса, отбор проб, отбракованные упаковки или потери при обращении:

Приобретенный материал = чистый объем установленного материала + утвержденный технологический допуск.

Этот допуск не является дополнительным волокном, добавляемым в каждый глушитель. Он должен оставаться видимым как значение для планирования партии.

Для индивидуально предварительно взвешенных навесок объем заказа обычно рассчитывается на основе количества глушителей плюс согласованное количество запасных частей или образцов. Для навального материала рассчитайте общую чистую потребность и конфигурацию упаковки отдельно.

Сравнение стоимости в расчете на один принятый глушитель

Поставка предварительно взвешенного материала может добавлять стоимость взвешивания, упаковки и маркировки у поставщика. Поставка навалом может переносить эти операции на сторону заказчика.

Сравните:

• стоимость материала в расчете на утвержденную навеску;
• стоимость отдельного пакета и этикетки;
• трудозатраты на взвешивание и контрольное взвешивание;
• время взвешивания у линии сборки, исключенное или сохраненное;
• потери при обращении;
• переделка из-за неправильной навески;
• сложность инвентаризации и комплектации;
• объем фрахта и упаковки;
• стоимость одного принятого глушителя.

Не предполагайте, что предварительно взвешенные мешки автоматически дешевле. Их ценность зависит от того, упрощают ли они фактический процесс клиента и улучшают ли контроль над установленным зарядом.

Подготовьте запрос предложений (RFQ) на упаковку глушителей с предварительным взвешиванием

Если вес набивки неизвестен, отправьте поперечное сечение глушителя, размеры сердечника, профиль внутренней оболочки и эффективную длину набивки. Пометьте порцию как разработку, вместо того чтобы просить поставщика предполагать универсальное количество.

Проекты по упаковке на основе чертежей и образцов можно обсудить через BSTFLEX OEM Muffler Packing Manufacturing Service.

Вопросы по предварительно взвешенной набивке глушителя

Достаточно ли пакета набивки глушителя весом 500 г для одного выхлопа?

Только если 500 г — это утвержденная порция для данного конкретного глушителя и материала. Сам по себе вес упаковки не определяет совместимость. Используйте чертеж, объем камеры и утвержденную спецификацию наполнения.

Является ли предварительно взвешенная набивка тем же самым, что и упаковочный картридж?

Нет. Предварительно взвешенная порция все еще может представлять собой рыхлое волокно, которое распределяет оператор. Картридж обычно представляет собой более готовый к сборке компонент. Некоторые картриджи содержат контролируемую порцию, но эти термины описывают разные аспекты продукта.

Можно ли поставлять пряжу из E-glass в упаковках с индивидуальным весом?

BSTFLEX может рассмотреть индивидуальные требования к упаковке для подходящих проектов. Форму материала, целевой вес нетто, дизайн упаковки, объем заказа и требования к маркировке необходимо согласовать при оформлении коммерческого предложения и утверждении образца.

Допуск должен применяться к весу волокна или к общему весу пакета?

Для съемного пакета основной допуск на наполнение обычно должен относиться к чистому весу волокна. Общий вес пакета можно использовать в качестве дополнительной проверки, когда тара контролируется. Для удерживаемого компонента в оболочке могут быть указаны значения как только для волокна, так и для готового компонента.

Могут ли разные модели глушителей использовать один и тот же предварительно взвешенный заряд?

Только после подтверждения совместимости материала, геометрии камеры и утвержденных требований к заполнению. Похожий объем двигателя не гарантирует аналогичную норму загрузки.

Запросить предварительно взвешенную стекловолоконную упаковку для OEM-производства

Для свободной стекловолокнистой набивки начните с BSTFLEX Fiberglass Loose Fill Exhaust Muffler Packing. Для пушистого материала на основе стекловолоконной нити E-glass ознакомьтесь с Набивка для выхлопного глушителя из стекловолокна E-glass BSTFLEX.

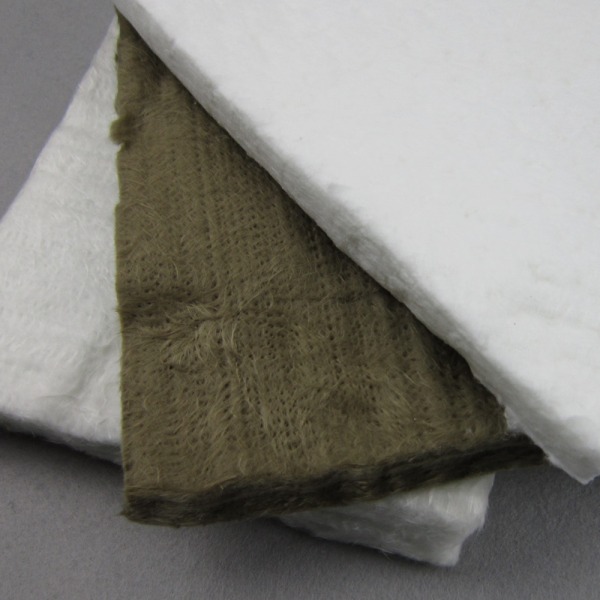

Отправьте утвержденную ссылку на материал, целевой сухой заряд, формат упаковки, требования к этикетке и количество продукции. Другие материалы и упаковочные форматы доступны в Ассортимент набивки для глушителей BSTFLEX.

Запросить предварительно взвешенные образцы упаковки глушителя и коммерческое предложение OEM
