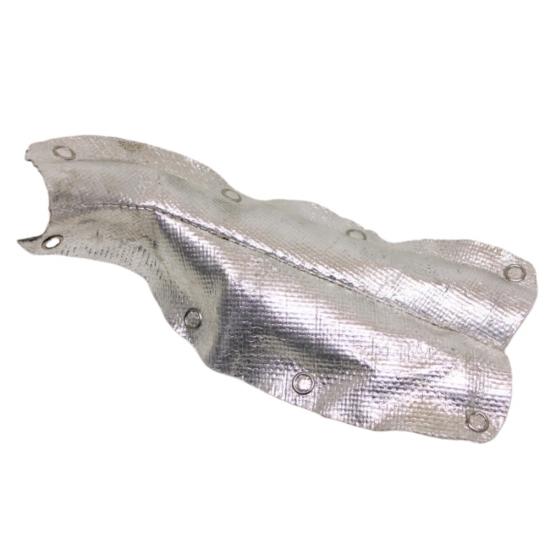

ОнАвтомобильный теплозащитный экран из алюминированного стекловолокна нестандартной формыЭто гибкий теплозащитный элемент, изготавливаемый с учетом геометрии шланга, трубки, жгута проводов, датчика, клапана, разъема или механического узла, который он защищает. В отличие от стандартного прямого теплозащитного рукава, каждый экран может быть выполнен в виде плоской конструкции, сложенного покрытия, обмотки в форме ветви или полностью сформированного трехмерного корпуса.
Светоотражающая алюминиевая внешняя поверхность помогает снизить теплопередачу от выпускных коллекторов, турбокомпрессоров, систем рециркуляции отработавших газов и других горячих компонентов двигателя. Стекловолоконная ткань обеспечивает структурное усиление и теплоизоляцию. Дополнительные слои, такие как стекловолоконная изоляция, предварительно окисленный войлок или карбонизированный войлок, могут быть использованы, если требуется повышенная теплоизоляция, амортизация или снижение шума.
Компания BSTFLEX производит эти автомобильные теплозащитные экраны на заказ по чертежам заказчика, оригинальным образцам, данным САПР или монтажным замерам. Размеры, конструкция слоев, способ крепления, обработка кромок и вырезы могут быть адаптированы для производства OEM-продукции, программ замены и проектов по управлению тепловым режимом, разработанных для конкретных областей применения.
Гибкая тепловая защита для конкретных компонентов
В современных моторных отсеках находятся чувствительные к нагреву компоненты, расположенные вблизи выхлопных труб, корпусов турбокомпрессоров, каталитических нейтрализаторов и систем очистки выхлопных газов. Обычная цилиндрическая втулка может не подойти для соединения с ответвлениями, разъемами, зажимами, датчиками или при изменении диаметра компонентов.
Этот автомобильный теплозащитный экран нестандартной формы создан с учетом этих особенностей. Отверстия могут быть расположены для электрических разъемов, монтажных кронштейнов, ответвлений, зажимов и точек подключения. Линии сгиба и соединительные секции позволяют готовому экрану повторять неровные профили, не создавая излишнего давления на компонент под ним.
В зависимости от конструкции, готовая деталь может выполнять следующие функции:автомобильный термозащитный рукавагибкая теплозащитная прокладка, защелкивающаяся термозащитная крышка или изоляционный колпачок, предназначенный для конкретного компонента.
Доступные многослойные конструкции
Расположение слоев выбирается в зависимости от источника лучистого тепла, доступного монтажного пространства, требуемой гибкости, степени истирания и целевой температуры компонента. Типичные конструкции включают:
| Строительство | Типичное расположение слоев | Рекомендуемое применение |
|---|---|---|
| Легкий светоотражающий щиток | Алюминиевый светоотражающий слой с тканью из стекловолокна | Области применения, где приоритетными являются отражение лучистого тепла и малый вес при установке. |
| Изолированный трехслойный экран | Алюминиевая поверхность, стекловолоконная ткань и теплоизоляционный слой. | Шланги, проводка и компоненты, установленные вблизи источников концентрированного тепла. |

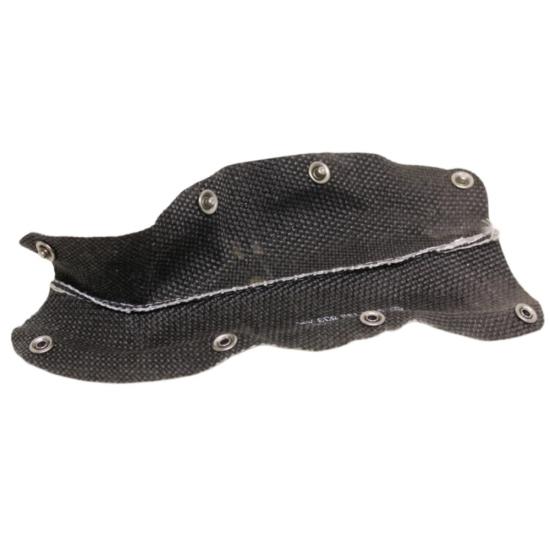

| Теплозащитный экран с войлочной подкладкой | Стекловолокно с алюминиевым покрытием и предварительно окисленным или карбонизированным войлоком | Применение в областях, требующих дополнительной теплоизоляции, амортизации или звукоизоляции. |
| Двусторонняя конструкция | Внешние и внутренние облицовочные материалы, разработанные специально для конкретных областей применения, с изоляционным сердечником. | Сложные узлы, требующие защиты с обеих сторон или контролируемого контакта с поверхностью. |
| Конструкция с покрытием | Внешний слой с алюминиевым покрытием и внутренняя защищенная поверхность, специально предназначенная для данного применения. | Области применения, требующие повышенной устойчивости к воздействию жидкостей, истиранию, износу или воздействию окружающей среды. |
Толщина материала, вес и количество слоев не являются фиксированными. Компания BSTFLEX может разработать конструкцию с учетом допустимых параметров монтажа и тепловых условий, предоставленных заказчиком.
Двумерные и трехмерные проекты
Двумерные теплозащитные экраны

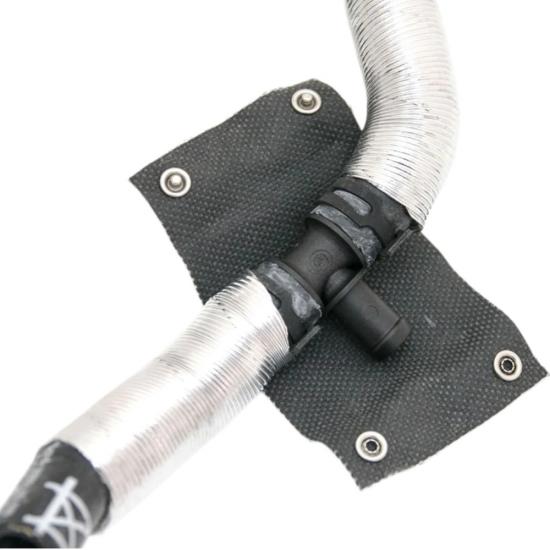

Плоские и слегка сложенные защитные экраны подходят для защиты одной стороны компонента или для отделения шланга, кабеля или пластиковой детали от расположенного рядом источника лучистого тепла. Их можно вырезать с помощью штамповки, сделав прорези, монтажные отверстия и фигурные кромки, после чего установить с помощью кнопок, зажимов, люверсов или имеющихся в автомобиле крепежных элементов.
Трехмерные теплозащитные экраны

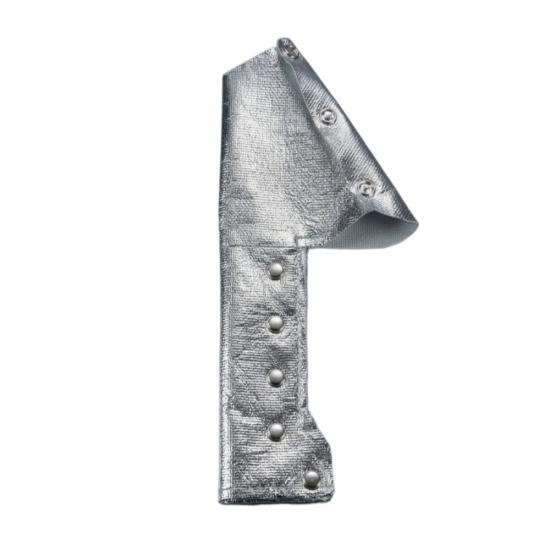

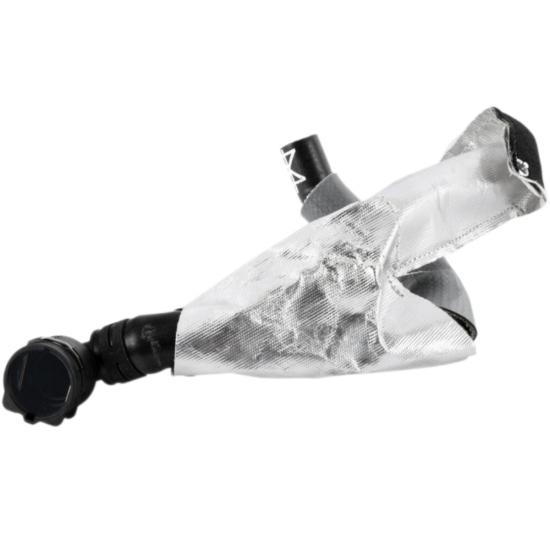

Трехмерные защитные кожухи изготавливаются путем соединения нескольких вырезанных панелей для образования защитного покрытия, специфичного для конкретного компонента. Такая конструкция позволяет размещать отводы, ответвления шлангов, корпуса клапанов, корпуса соединителей, учитывать изменения диаметра и работать в ограниченном пространстве. Кожух может поставляться как в виде постоянно собранного компонента, так и в виде открывающейся оболочки для установки после того, как шланг или электропроводка уже установлены на транспортное средство.
Варианты закрытия и установки
- Зажимные кнопки из нержавеющей стали:Позволяет открывать, устанавливать вокруг установленного компонента и закрывать защитный кожух без отсоединения шланга или проводки.
- Клепаная конструкция:соединяет отдельные секции и усиливает места, подверженные многократным перемещениям или нагрузкам при сборке.
- Люверсы и монтажные отверстия:Предусмотреть определенные точки крепления для зажимов, пружин, стяжек или существующих крепежных элементов автомобиля.
- Прошитые края и фигурные швы:Сохранение требуемой геометрии при одновременном контроле количества рыхлых волокон и износа кромок.
- Комбинированные системы крепления:Для упрощения сборки и обслуживания используйте несъемные соединения в одной области и съемные защелки в другой.
Тип и расположение крепежных элементов определяются на этапе разработки шаблона. Конструкция должна обеспечивать надежное крепление, сохраняя при этом доступ к обслуживаемым разъемам, зажимам и датчикам.
Технические характеристики изделия
| Тип продукта | Гибкий автомобильный теплозащитный экран нестандартной формы. |
|---|---|
| Первичная наружная поверхность | Светоотражающая алюминиевая фольга или специально разработанное алюминиевое покрытие. |
| Армирующий слой | Тканая стекловолоконная ткань |
| Дополнительная теплоизоляция | Стекловолоконный мат, предварительно окисленный войлок, карбонизированный войлок или другие одобренные изоляционные материалы. |
| Конфигурация | Двумерная, сложенная, обернутая или трехмерная геометрия, выполненная на заказ. |
| Методы производства | Выкройкавырубка, штамповка, шитье, фальцовка, клепка и установка кнопок. |
| Варианты закрытия | Заклепки, люверсы, заклепки, зажимы или крепежные элементы из нержавеющей стали, предназначенные для конкретных областей применения. |
| Обработка краев | Сшитый, сложенный, переплетенный или усиленный в зависимости от конструкции. |
| Форма | Изготавливается по чертежам заказчика, данным САПР, образцам или размерам для монтажа. |
| Толщина | Изготавливается на заказ с учетом теплоизоляционных характеристик и доступного пространства для установки. |
| Температурный диапазон | Определяется выбранным ламинатом, изоляцией, резьбой, крепежными элементами и условиями эксплуатации. |
| Производственное обслуживание | Разработка прототипа, утверждение образцов и серийное производство. |
| Типичные рынки | Легковые автомобили, коммерческий транспорт, внедорожная техника, сельскохозяйственная техника и промышленные двигатели. |
Температурные характеристики необходимо оценивать в целом, в сборе. Постоянная температура окружающей среды, температура источника излучения, расстояние от источника тепла, поток воздуха, условия контакта и время воздействия могут давать совершенно разные результаты. Компания BSTFLEX выбирает систему ламината и изоляции после анализа фактических условий эксплуатации.
Типичные области применения в автомобильной промышленности
- Жгуты проводов двигателя и электрические разъемы в сборе
- Топливопроводы, тормозные магистрали и шланги для перекачки жидкостей.
- Трубы системы рециркуляции отработавших газов (EGR), шланги EGR и линии очистки выхлопных газов.
- Впрыскивающие магистрали DEF и соответствующие компоненты системы нейтрализации отработавших газов
- Вакуумные линии и трубки системы контроля выбросов
- Датчики температуры, давления и выхлопной системы
- Пластиковые клапаны, тройники, муфты и быстроразъемные соединения.
- Шланги и прокладка кабелей, прилегающие к турбокомпрессору
- Компоненты, расположенные вблизи выпускных коллекторов и каталитических нейтрализаторов.
- Шумочувствительные узлы, требующие дополнительного слоя войлока
Зачем использовать теплозащитный экран нестандартной формы?
Защита для нерегулярных геометрических форм
Специально разработанный рисунок более точно повторяет контуры ветвей, изгибов и изменений диаметра, чем стандартный трубчатый рукав. Это помогает обеспечить теплоизоляцию в тех местах, которые сложнее всего защитить.
Установка после сборки компонентов.

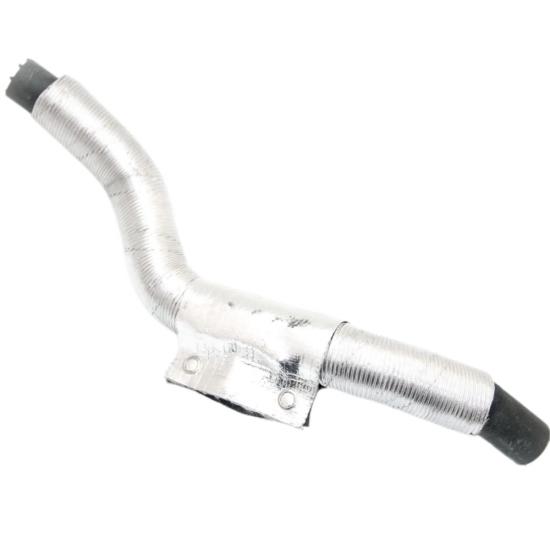

Навесной теплозащитный экран можно установить вокруг существующего шланга, трубки или жгута проводов. Это позволяет избежать необходимости отсоединения защищаемого компонента во время сборки, технического обслуживания или замены транспортного средства.
Небольшой вес и гибкая упаковка
Текстильная конструкция обеспечивает тепловую защиту без лишнего веса и сложностей с монтажом, характерных для жестких металлических экранов. Она особенно полезна в условиях ограниченного пространства для упаковки или когда защищаемая конструкция нуждается в определенной свободе перемещения.
Тепловые характеристики, специфичные для конкретного применения
Светоотражающее покрытие, армирование стекловолокном и изоляционный сердечник могут регулироваться независимо друг от друга. Это позволяет разрабатывать защитный экран с учетом требуемого снижения температуры, вместо того чтобы во всех случаях использовать одинаковую толщину материала.
Доступ к услугам
Съемные заглушки позволяют осматривать разъемы, зажимы, датчики и поверхности шлангов, не повреждая теплозащитный экран.
Гибкий текстильный теплозащитный экран против жесткого металлического теплозащитного экрана
| Вопросы проектирования | Пользовательский Флгибкий теплозащитный экран | Жесткий металлический теплозащитный экран |
|---|---|---|
| Сложная геометрия шлангов и проводки. | Может плотно обвиваться вокруг ветвей и неровных конструкций. | Обычно требуется дополнительный зазор и точки крепления. |
| Установка на собранный компонент | Открываемые конструкции можно устанавливать без отсоединения компонента. | Для установки может потребоваться снятие кронштейнов, болтов или компонентов. |
| Движение и вибрация | Гибкая конструкция позволяет учитывать ограниченное перемещение компонентов. | Требуется достаточный зазор для предотвращения контактного и вибрационного шума. |
| Масса | В целом легкий | Зависит от сплава, толщины и формы изделия. |
| Ударопрочность | Подходит для защищенных мест и гибких конструкций. | Обычно предпочтительнее в случаях, когда требуется существенная защита от механических ударов. |
| Настройка | Узоры, слои и крепежные элементы можно изменять для отдельных компонентов. | Часто требуется специальная формовочная и штамповочная оснастка. |
Эти две технологии не взаимозаменяемы в каждом конкретном случае. Для шлангов, трубопроводов, проводки, датчиков и узлов нестандартной формы обычно выбирают гибкий теплозащитный экран из алюминированного стекловолокна. Жесткий металлический теплозащитный экран может быть более подходящим, когда требуется структурная жесткость, ударопрочность или определенный воздушный зазор.
Процесс проектирования и разработки OEM-продукции
- Проверка заявки:Укажите источник тепла, защищаемый компонент, место установки, продолжительность воздействия и целевую температуру.
- Повторение геометрии:Предоставьте чертеж, файл САПР, физический образец, бумажную выкройку или четкие размеры для установки.
- Выбор материалов:Компания BSTFLEX рекомендует использовать светоотражающую облицовку, армирование стекловолокном, теплоизоляционный сердечник, нить и систему заделки.
- Изготовление прототипа:Для оценки соответствия размера изготавливается первоначальный образец, который затем вырезается, сшивается и собирается.
- Подтверждение соответствия размерам и характеристикам:Заказчик проверяет зазоры при установке, положение корпуса, доступ к компонентам и тепловые характеристики.
- Разрешение на производство:Для повторного производства фиксируются окончательные параметры выкройки, материалы и требования к качеству изготовления.
Информация, необходимая для расчета стоимости изготовления теплозащитного экрана на заказ.
Для подготовки точной рекомендации и коммерческого предложения, пожалуйста, предоставьте как можно больше следующей информации:
- Чертеж, файл САПР, физический образец или требуемые окончательные размеры.
- Описание или фотография защищаемого компонента.
- Источник лучистого тепла и приблизительное расстояние от экрана.
- Постоянные и пиковые температуры окружающей среды
- Максимально допустимая температура защищаемого компонента
- Доступный зазор для установки
- Предпочтительный способ крепления: съемный или постоянный.
- Требуемая устойчивость к воздействию масла, топлива, воды, истиранию и вибрации.
- Количество прототипов и прогнозируемый годовой спрос
- Применимые стандарты испытаний или технические условия заказчика.
Изготовление на заказ компанией BSTFLEX
Компания BSTFLEX разрабатывает гибкие автомобильные термозащитные изделия для производителей оригинального оборудования, поставщиков систем, инженерных компаний и дистрибьюторов запасных частей. Изделия могут быть изготовлены по утвержденным чертежам или разработаны на основе оригинального образца, если данные чертежа недоступны.
В перечень услуг по индивидуальному заказу входят ламинирование материалов, разработка выкроек, точная резка, пошив, усиление кромок, установка кнопок, размещение люверсов, клепка, изготовление прототипов и специальная упаковка. Для квалифицированных производственных программ доступны варианты упаковки под собственной торговой маркой и по индивидуальному заказу клиента.
Изучите дополнительные материалыалюминиевые термозащитные рукавасравните нашиСтандартный теплоотражающий рукав с застежкой на кнопку.или просмотритевырубленный теплоотражающий матдля применения в качестве плоского теплоизоляционного барьера.
Часто задаваемые вопросы
Что представляет собой автомобильный теплозащитный экран из алюминированного стекловолокна нестандартной формы?
Это гибкий многослойный теплоизоляционный материал, вырезанный и собранный по форме конкретного автомобильного компонента. Он сочетает в себе отражающую алюминиевую поверхность с армированием из стекловолокна и может включать дополнительные изоляционные слои.
Это чехол, накладка или теплозащитный экран?
Окончательная классификация зависит от его геометрии. Он может быть изготовлен в виде обволакивающей оболочки для шланга, плоской или сложенной прокладки для локальной защиты, или трехмерного покрытия для клапана, датчика, разъема или разветвленного узла.
Можно ли установить защитный кожух, не отсоединяя шланг или жгут проводов?
Да. Конструкция с использованием заклепок из нержавеющей стали или другой открывающейся системы крепления может быть установлена после сборки защищаемого компонента.
Может ли компания BSTFLEX производить продукцию по оригинальному образцу?
Да. Разработка может начинаться с исходной детали, чертежа, файла САПР, физического шаблона или подробных замеров для установки. Прототип должен быть утвержден до начала серийного производства.
Какие теплоизоляционные материалы можно добавить?
В качестве вариантов доступны стекловолоконная изоляция, предварительно окисленный войлок, карбонизированный войлок и другие теплоизоляционные материалы, разработанные с учетом конкретных задач. Правильный выбор зависит от температуры, толщины, гибкости и требований окружающей среды.
Можно ли предусмотреть отверстия, пазы и вырезы?
Да. Схема может включать отверстия для ответвлений шлангов, электрических разъемов, монтажных зажимов, датчиков, болтов и точек обслуживания. Их расположение должно быть указано на чертеже или подтверждено во время примерки.
Какую температуру может выдержать теплозащитный экран?
Единого температурного рейтинга для всех конструкций не существует. Окончательный рейтинг зависит от алюминиевого покрытия, стекловолоконной основы, изоляционного сердечника, клеевой или ламинационной системы, швейной нити, крепежных элементов и продолжительности воздействия. При выборе материалов необходимо учитывать как непрерывные, так и пиковые температурные условия.
Это теплозащитный экран для выхлопной системы?
Обычно она защищает чувствительные к нагреву компоненты от тепла выхлопных газов, а не изолирует саму выхлопную трубу. К типичным защищаемым компонентам относятся шланги, жгуты проводов, топливопроводы, линии системы рециркуляции отработавших газов (EGR), линии системы впрыска мочевины (DEF), датчики и пластиковые соединители.
Можно ли добавлять покрытия в конструкцию?
Да. При необходимости обеспечения устойчивости к жидкостям, истиранию, загрязнениям или расслоению кромок можно оценить возможность использования специальных тканей с покрытием или защищенных внутренних поверхностей. Выбор покрытия должен соответствовать рабочей температуре и условиям эксплуатации.
Вы можете предоставить прототипы перед началом серийного производства?
Да. Перед тем как изделие будет допущено к серийному производству, рекомендуется изготовить прототип.
Закажите изготовление теплозащитного экрана по индивидуальному заказу.
Отправьте в BSTFLEX свой чертеж, образец, информацию о рабочей температуре, источнике тепла и предполагаемое количество. Наша команда изучит геометрию, порекомендует подходящую многослойную конструкцию и подготовит решение, специфичное для конкретного компонента, в соответствии с требованиями прототипа или серийного производства.
Для получения коммерческого предложения или оценки прототипа свяжитесь с компанией BSTFLEX.
