Комплекты теплозащитных экранов для выхлопных труб: размеры, воздушные зазоры и крепление

Горячая выхлопная труба не всегда нуждается в изоляции по всей длине. Иногда проблема заключается в коротком участке под трансмиссионным тоннелем, рядом с соединением шланга или вблизи кузовной панели. В такой ситуации правильно расположенная изоляция будет очень полезна.теплозащитный экран выхлопной трубыМожно устранить повреждение открытого участка, не превращая всю трубу в изолированную конструкцию.

Важно приобрести не просто кусок металла. Это защитный экран с правильным покрытием, соответствующей теплоизоляционной конструкцией и крепежными элементами, подходящими к установленной выхлопной системе. Комплект может подходить по диаметру трубы, но при этом оказаться непригодным для окружающего пространства.

BSTFLEX предлагаеткомплект теплозащитного экрана для выхлопной трубы из нержавеющей сталии анкомплект алюминиевого теплозащитного экрана для выхлопной системыОба варианта служат отправной точкой для проектов по защите автомобильных трубопроводов; окончательный выбор должен соответствовать монтажному чертежу и условиям эксплуатации.

Диаметр трубы и размер защитного экрана следует проверять отдельно.

Перед сравнением материалов необходимо определить три параметра: внешний диаметр выхлопной трубы, размеры самого защитного экрана и пространство, занимаемое всей установленной конструкцией.

В текущих каталогах продукции BSTFLEX указаны следующие габаритные размеры. Это описания из каталога, а не чертеж окончательной установки.

Размеры защитного экрана 120 мм не соответствуют размерам трубного фитинга 120 мм.Диапазон монтажа указан отдельно. Перед использованием любого из этих значений в расчете зазора убедитесь в правильности профиля экрана, толщины изоляции и расположения кронштейна.

Например, труба с измеренным наружным диаметром 2,5 дюйма имеет диаметр 63,5 мм, а труба с наружным диаметром 3 дюйма — 76,2 мм. Оба значения находятся в пределах опубликованного диапазона 52–90 мм, но фланец, соединительная муфта или расположенный рядом отвод могут препятствовать установке. Наружный диаметр трубы с наружным диаметром 4 дюйма составляет 101,6 мм и выходит за пределы указанного диапазона.

Измерьте фактическое место установки. Не заказывайте, ориентируясь только на номинальный размер трубы, и не путайте внутренний диаметр трубы с наружным диаметром.

Покрытие имеет как направление, так и продолжительность.

Представьте себе выхлопную трубу под полом автомобиля с расположенным рядом с ней разъемом проводки. Экран, размещенный только над трубой, может уменьшить прямое воздействие излучения на пол, оставляя при этом разъем рядом с трубой открытым. Поворот того же экрана меняет область, которую он защищает.

Отметьте на фотографии установки компонент, нуждающийся в защите. Затем проверьте угловое покрытие защитного экрана вокруг трубы и его длину вдоль трубы. Осмотрите область защиты с обоих концов, вокруг изгибов и через все необходимые отверстия.

Частичная защита трубы отличается от защитного чехла, предназначенного для окружения компонента. Расширение частичной защиты до полного закрытия выхлопной системы является изменением конструкции, а не автоматическим улучшением. Защита должна соответствовать тепловым требованиям и ограничениям производителя выхлопной системы.

Длятеплозащитный экран выхлопной системы автомобиляЦелевой температурой может быть температура напольной панели, шланга, соединителя или прилегающего корпуса. Укажите эту целевую температуру напрямую, а не просто попросите сделать защитный экран более холодным на вид или толще.

Сохраните воздушный зазор, предусмотренный проектом.

В некоторых защитных кожухах выхлопных труб используются кронштейны или стойки для обеспечения зазора с горячей трубой. В других конструкциях, предназначенных для более плотного контакта, используется изоляция. Способ установки должен соответствовать выбранному изделию.

В конструкции с отводом воздуха зазор ограничивает прямой контакт между трубой и экраном и влияет на поток воздуха вокруг конструкции. Экран по-прежнему получает тепловое излучение, а его опоры могут проводить тепло. Таким образом, воздушный зазор является частью тепловой системы, а не гарантией того, что внешняя поверхность останется холодной.

Не следует сплющивать кронштейны или заполнять зазор запасной изоляцией, если такое изменение не является частью утвержденной конструкции. Также не следует предполагать, что перемещение защитного экрана дальше от трубы улучшит каждую установку: это может уменьшить зазор до защищаемого компонента.

Подтвердите минимальное расстояние между установленными элементами в местах крепления кронштейнов, кромок защитных кожухов и изгибов труб. Проверьте еще раз, учитывая движение выхлопных газов и тепловое расширение. Номинальный диаметр корпуса сам по себе не может определить эти локальные зазоры.

Более подробное различие между экранирующими панелями и плотно прилегающей изоляцией рассматривается в нашей статье.руководство по теплозащите выхлопной системы.

Перед заказом определитесь с местом установки зажимов.

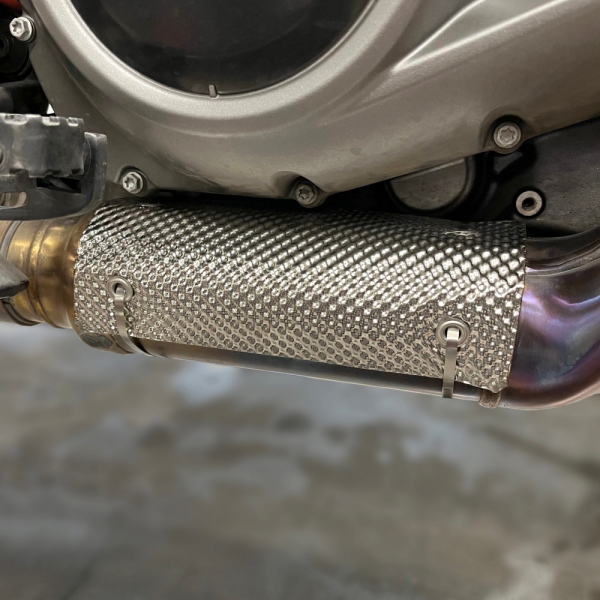

Анакладной теплозащитный экран выхлопной системыНеобходимо подобрать подходящие места крепления, а также зажимы нужного диаметра. Предложенные места крепления зажимов должны быть указаны на чертеже трубы, включая необходимое пространство для доступа к крепежным элементам.

Проверьте наличие сварных швов, фланцев, выступов датчиков и изменений диаметра трубы. Они могут мешать зажиму или смещать защитный экран с заданного положения. Крепежные элементы должны надежно удерживать защитный экран, не создавая нагрузки на неподходящие части выхлопной системы.

Не устанавливайте стандартный комплект защиты труб поверх гибкого соединителя или сильфона таким образом, чтобы это ограничивало его движение. Обеспечьте доступ к проводке датчика, дренажным отверстиям и сервисным соединениям. Используйте указанные в комплекте крепежные элементы и инструкции по затяжке, а не общее значение момента затяжки.

Защитный экран не является опорой для выхлопной системы. Он также не может устранить трещину в трубе, поломку подвеса или утечку выхлопных газов. Устраните эти неисправности, прежде чем оценивать дополнительные меры теплозащиты.

Сравните полный комплект, а не только алюминий, с комплектом из нержавеющей стали.

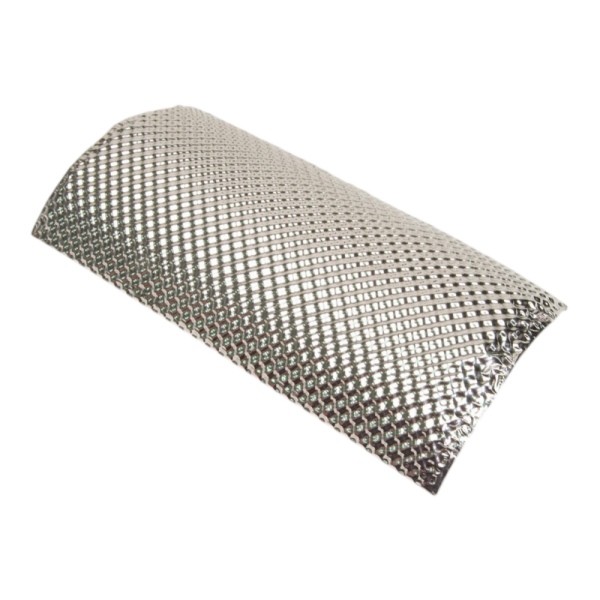

В комплекте BSTFLEX из нержавеющей стали используется защитный экран из нержавеющей стали марки 304 с изоляционным слоем. В алюминиевом комплекте используется полужесткая, предварительно отформованная многослойная конструкция; в комплект входят монтажные кронштейны из нержавеющей стали, болты и хомуты для шлангов.

Эти описания определяют различные исходные конструкции. Они не устанавливают, какая из них обеспечит самую низкую температуру в конкретном транспортном средстве. Запросите марку и толщину металла, тип изоляции, профиль готового изделия, способ крепления и допустимые условия эксплуатации.

Для проектов, где важен вес, сравните массу всей предлагаемой конструкции. Для установок, подверженных воздействию дорожного загрязнения или механическим воздействиям, проверьте внешнюю поверхность, кромки и детали крепления. Одно лишь название материала не указывает на эти характеристики.

Для определения температурных требований также необходимо указать местоположение. Температура отработавших газов, температура поверхности трубы, температура горячей стороны изоляции и температура внешней поверхности защитного экрана — это разные параметры измерения. Уточните, какой именно параметр соответствует каждому из указанных предельных значений.

Когда проблема требует использования прокладки или вкладыша

Длинный комплект труб не всегда является наиболее удобным вариантом. Если необходима защита вокруг местного изгиба или компактного открытого участка, следует рассмотреть другие варианты.Теплозащитная прокладка из нержавеющей сталиЕго конструкция предусматривает размещение высокотемпературной изоляции между поверхностями из нержавеющей стали, со сварными швами и монтажными петлями. Изделие может быть выполнено по криволинейным формам, но его крепление и зазоры все еще требуют проверки в зависимости от области применения.

Иная ситуация возникает, когда выхлопная система уже имеет подходящий внешний защитный кожух, а требуется установить за ним изоляционную вставку.Теплозащитный кожух выхлопной системыПредназначен для пространства между трубой и внешним защитным экраном. Это не заменяющее название для внешнего комплекта с зажимным креплением.

Если цель состоит в плотном прилегании изоляции к трубе большей площади поперечного сечения, используйте...руководство по выбору теплоизоляции для выхлопных трубДля оценки оболочек, рукавов и других конструкций. Четко разграничивайте в заказе на покупку: защитный кожух, устанавливаемый на трубу, локальная прокладка, скрытая облицовка или изоляционная оболочка.

Посмотрите на температуру защищаемого компонента.

Полезный тест отвечает на первоначальный вопрос о тепловом режиме. Если проблема заключалась в перегреве разъема, измерьте температуру именно этого разъема или в указанной для него точке измерения. Более низкое показание в центре экрана не доказывает, что разъем у его края надлежащим образом защищен.

Перед сравнением результатов необходимо согласовать условия испытаний: нагрузку двигателя, температуру окружающей среды, расход воздуха, продолжительность работы и места измерений. Включите в анализ работу при низком расходе воздуха или период после выключения двигателя, если эти условия актуальны для данного применения.

Используйте квалифицированный персонал и метод измерения, подходящий для проверяемых поверхностей. Проверьте торцы экрана, отверстия и места крепления, а также центральную часть. Зафиксируйте конфигурацию, чтобы при любом сравнении использовались одинаковые условия покрытия и установки.

После того, как выхлопная система безопасно остынет, проверьте её на наличие смещения, трения, ослабления крепления и изменений зазоров. Защитный экран должен оставаться в заданном положении, чтобы его тепловые характеристики оставались эффективными.

Не следует воспринимать снижение тепловыделения как гарантию безопасности при прикосновении. Сохраните необходимые оригинальные защитные экраны и зазоры, а также получите разрешение на применение, прежде чем добавлять изоляцию вокруг каталитических нейтрализаторов, сажевых фильтров или других чувствительных к температуре компонентов выхлопной системы.

Превратите эскиз монтажа в понятную смету.

Для запроса стандартного комплекта укажите артикул изделия, измеренный наружный диаметр трубы, полезную длину монтажа и доступное пространство вокруг предполагаемого защитного экрана. Приложите фотографию с отмеченным защищаемым компонентом.

Дляизготовленный на заказ теплозащитный экран для выхлопной трубыДобавьте боковой вид с указанием размеров и поперечное сечение. Покажите требуемую площадь покрытия, положение кронштейнов, изгибы, смежные части и максимально допустимую рабочую зону. Укажите условия эксплуатации и требования к температуре компонентов, которые должен выдерживать защитный экран.

Укажите, должно ли коммерческое предложение включать только экран или всю сборку в сборе с изоляцией, кронштейнами, зажимами и крепежными элементами. Для серийного производства укажите количество опытных образцов, ожидаемый объем партии и изменения в чертежах. Укажите, какие размеры и характеристики материалов являются фиксированными, а какие могут быть предложены компанией BSTFLEX.

Обсуждение вопросов разработки индивидуальных решений возможно в рамках BSTFLEX.Ассортимент продукции для теплозащиты и теплоизоляции выхлопных системЦель состоит в создании детали, которая покрывает необходимую площадь и подходит для установки, а не просто увеличенной версии рекламного щита из каталога.

Отправьте размеры выхлопной трубы и фотографии установки в компанию BSTFLEX.Для выбора комплекта или получения индивидуального предложения. При необходимости укажите комплект из нержавеющей стали или алюминия в качестве отправной точки и укажите требуемое количество крепежных элементов.
