Сколько расширяющегося набивочного материала для выхлопной системы вам нужно?Начните с утвержденного веса сухого волокна для глушителя, затем пересчитайте этот вес в площадь листа и длину отреза. Если доступна только утвержденная плотность набивки, сначала рассчитайте полезный объем набивки. Тот факт, что лист расширяется при нагревании, не определяет, сколько волокна должно находиться в глушителе.
Для прямоугольного листа с известным весом стекловолокна на единицу площади расчет количества выполняется просто:
Требуемая длина листа = целевой вес сухого волокна / (полезная ширина листа × вес стекловолокна на единицу площади).

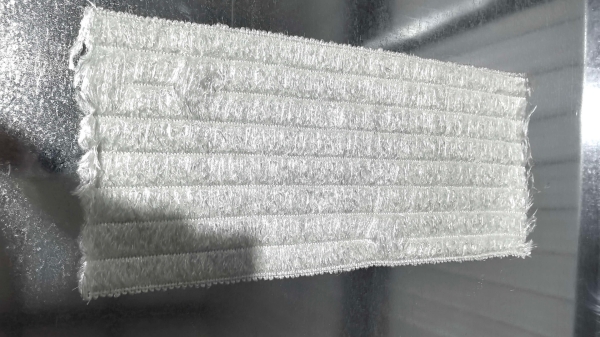

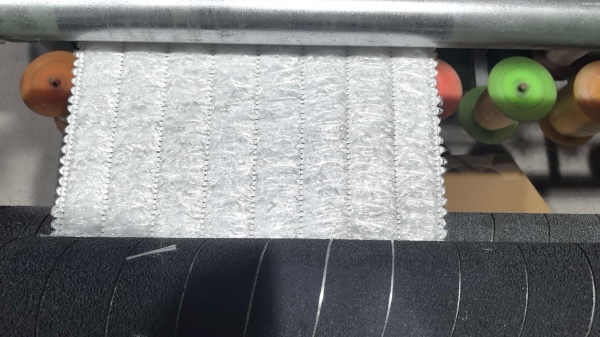

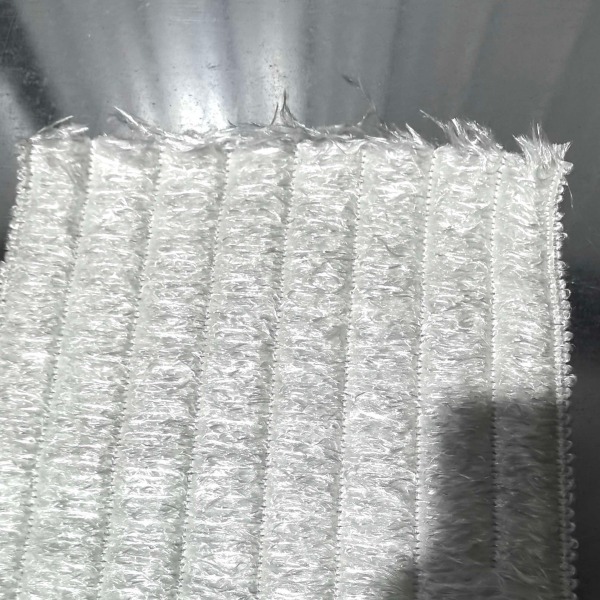

BSTFLEX поставляет расширяющийся набивочный материал для выхлопных систем изготовленный из спрессованной текстурированной непрерывной стекловолоконной нити, скрепленной легкоплавкой прошивкой. Это руководство посвящено переводу спецификации глушителя в количество для закупки, размеры для резки и требования к проверке.
Запрос на закупку «одного метра набивки для выхлопной системы» оставляет без ответа два важных вопроса: какова ширина материала и сколько стекловолокна содержится в каждом квадратном метре? Без этих значений одна лишь длина не позволит определить вес наполнителя.
Существует три возможных отправных точки. В спецификации существующего глушителя может быть указана масса сухого волокна. Альтернативно, она может определять установленную плотность и объем, отведенный для этого материала. Для новой конструкции, не имеющей ни одного из этих значений, количество наполнителя должно быть разработано и подтверждено, а не выбрано на основе предполагаемой универсальной плотности.
Сохраняйте утвержденную марку волокна вместе с этим количеством. Заменяющий материал не является автоматически эквивалентным только потому, что он весит столько же. Изменения в структуре волокна, поведении при высвобождении или удерживающих слоях должны проходить процесс утверждения образца.
Запишите внутренние размеры корпуса, внешние размеры перфорированного сердечника и эффективную длину, отведенную для акустической набивки. Декоративные выходные секции, монтажные удлинители и закрытые торцевые пространства не являются автоматически частью заполняемой камеры.
Используйте фактическую границу области стекловолокна. Если металлическая обмотка сердечника или другой слой занимают часть пространства, учитывайте их установленный объем. Не вычитайте компонент дважды, если он уже включен в размер границы.
Для наполнителя глушителя выхлопной системы в корпусе с перегородками рассчитывайте каждую зону набивки отдельно. Общего объема для всего корпуса недостаточно, если волокна не могут перемещаться между отсеками.
Следующие уравнения представляют собой метод ручного расчета. Они преобразуют известные проектные данные в количественные показатели; они не выбирают акустически подходящий материал или плотность.
Для постоянного круглого корпуса, окружающего круглый сердечник, при вводе всех размеров в миллиметрах:
V = π × (D2 - d2) × L / 4 000 000.
V — объем набивки в литрах. D — внутренний диаметр области, доступной для набивки, d — внешний диаметр сердечника или исключенного внутреннего слоя, а L — эффективная длина набивки.
Результат предполагает, что никакие дополнительные фитинги или перегородки не занимают это пространство. Вычтите их вытесненный объем, где это применимо. Для равномерной, действительно эллиптической камеры используйте ее фактическую площадь эллипса; для сплюснутого овала, три-овала или другого неправильного профиля используйте площадь поперечного сечения по чертежу или CAD, а не рассматривайте каждый овал как эллипс.
Смещенный сердечник не меняет простую разницу площадей, если он остается полностью внутри того же корпуса, но он меняет локальные зазоры. Проверяйте узкие и широкие области набивки независимо при проверке сборки.
Когда в проекте указана плотность в граммах на литр:
Вес сухого волокна в граммах = чистый объем набивки в литрах × утвержденная установленная плотность в г/л.
Единицы измерения г/л и кг/м3 имеют одинаковое числовое значение. Однако поверхностная плотность листа в г/м2 является другим измерением и не может быть заменена установленной плотностью.
Значение плотности набивки глушителя должно относиться к определенному количеству волокна и отведенному для него объему. Не включайте массу вкладыша из нержавеющей стали, удерживающей сетки или транспортировочного мешка в вес стекловолокна.
Используйте следующие единицы измерения для прямоугольного отрезанного куска:
Длина отреза в метрах = сухой вес волокна в граммах / (ширина листа в метрах × поверхностная плотность стекловолокна в г/м2).
Используйте ширину, которая фактически останется в готовом изделии, а не более широкую покупную ширину до обрезки кромок. Уточните, относится ли указанная поставщиком поверхностная плотность только к стекловолокну или ко всему прошитому листу. Расчет и целевой вес должны основываться на одном и том же материале.
Следующие цифры являются гипотетическими исходными данными для расчета. Они не являются спецификациями продукции BSTFLEX, рекомендуемой плотностью набивки или результатами испытаний.Предположим, что в рамках примера программы по глушителям уже утверждена навеска сухого стекловолокна 300 г для оцениваемого материала.
| Пример исходных данных | Принятое значение |
|---|---|
| Внутренний диаметр камеры набивки | 120 мм |
| Внешний диаметр сердечника, без отдельного внутреннего вкладыша в этом примере | 50 мм |
| Эффективная длина набивки | 400 мм |
| Ранее утвержденная навеска сухого стекловолокна | 300 г |
| Полезная ширина листа | 400 мм, или 0,40 м |
| Поверхностная плотность стекловолокна, без учета временной прошивки | 750 г/м2 |
Объем: π × (1202 - 502) × 400 / 4 000 000 = приблизительно 3,738 литра.
Средняя плотность установленного волокна: 300 / 3,7385 = приблизительно 80,25 г/л. Это расчетное следствие принятой навески волокна, а не рекомендуемая плотность.
Длина отреза: 300 / (0,40 × 750) = 1,00 метр.
Таким образом, расчетное количество материала составляет отрезанный кусок размером 400 × 1000 мм, содержащий 300 г стекловолокна. Схема раскроя должна соответствовать прошивке, способу установки и геометрии камеры. Этот расчет сам по себе не доказывает, что компактный кусок поместится или что его высвобождаемые волокна распределятся правильно.
Лист для набивки глушителя muffler packing sheet размером 400 × 1000 мм имеет площадь 0,40 м2Его вес волокна зависит от поверхностной плотности материала. Следующие арифметические примеры показывают, почему размеры упаковки не являются полной спецификацией.
| Иллюстративный лист | Предполагаемая поверхностная плотность стекловолокна | Стекловолокно в куске 400 × 1000 мм |
|---|---|---|
| A | 500 г/м2 | 200 г |
| B | 750 г/м2 | 300 г |
| C | 1000 г/м2 | 400 г |
Это не три рекомендуемых заменителя. Они демонстрируют, что одинаковая площадь не означает одинаковое количество волокна. Сравнивайте конструкцию волокна, характеристики высвобождения и результаты установки, а также вес при оценке продукции другого поставщика набивки глушителя из стекловолокна.
Такие числа, как 350, 400, 450 и 500 мм, могут описывать ширину листа, длину упаковки или другой размер изделия. Определите направление по чертежу раскроя, а не полагайтесь только на этикетку с размером.
При схеме обертывания, где ширина листа проходит вдоль сердечника, эта ширина должна соответствовать эффективной акустической секции и заданным концевым зазорам. Длина, необходимая для обертывания вокруг сердечника, затем определяется исходя из требуемого количества материала и утвержденной схемы.
Покупка более широкого листа набивки выхлопной системы и его обрезка изменяют полезную площадь и вес волокна. Рассчитайте установленное количество после обрезки. Не используйте исходный вес упаковки в качестве предполагаемого веса набивки глушителя.
Аналогично, не поворачивайте вырезанный кусок только потому, что размеры кажутся подходящими. Проверьте допустимую ориентацию резки, схему прошивки и метод установки для поставляемой конструкции.

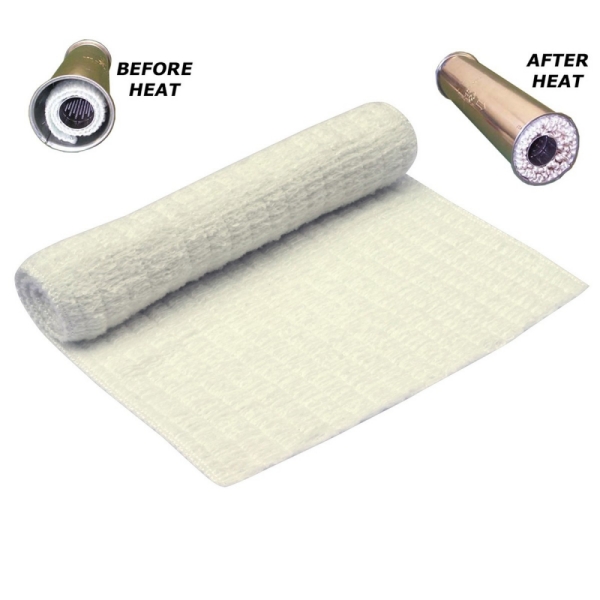

Саморасширяющаяся набивка глушителя высвобождает сдерживаемую структуру волокна; она не создает дополнительное стекловолокно. Показатель расширения требует определения начального сжатия, условий нагрева и условий измерения, прежде чем его можно будет интерпретировать.
Объем свободного расширения, измеренный вне корпуса, не совпадает с пространством, занимаемым внутри ограниченного глушителя. Поэтому деление объема камеры на общий множитель расширения не является надежной заменой утвержденной спецификации набивки.
Для набивки выхлопной системы из непрерывного волокна, используйте выбранный сорт волокна, указанный заряд и согласованную процедуру кондиционирования в качестве эталона разработки. Проверьте распределение после высвобождения, особенно вокруг смещенных сердечников и ограниченных концевых пространств.
Отделите материал, закупленный для производственной партии, от материала, установленного в каждом принятом глушителе. Дополнительный припуск при закупке может потребоваться для обрезки кромок, установочных деталей или бракованных кусков. Этот припуск не является дополнительной набивкой, которую нужно утрамбовывать в каждый корпус.
Для процесса резки фиксированной ширины:
Чистая производственная длина = количество глушителей × утвержденная длина резки на один глушитель.
Требуемая закупаемая длина = чистая производственная длина / ожидаемый полезный выход.
Выразите выход в виде десятичной дроби, установленной на основе фактического процесса резки или согласованной основы планирования. Там, где задействовано вложение по ширине или нестандартные схемы резки, используйте план раскроя на основе площади вместо этого простого расчета длины.
При сравнении набивка для выхлопной системы в метрах с предварительно нарезанные листы набивки для выхлопной системы, включите стоимость неиспользуемых обрезков, взвешивания, подготовки и проверки. Сравните оба варианта с одинаковым утвержденным количеством волокна на глушитель.
Для набивки для глушителя, нарезанной по индивидуальному заказу, укажите идентификацию волокна, поверхностную плотность листа, размеры нарезки и целевой сухой вес набивки в утвержденной документации. Определите, применяются ли ограничения по весу к стекловолокну или к готовому прошитому компоненту.
Укажите, как ориентирована деталь и какие операции по обрезке или креплению разрешены. Согласуйте пределы приемки вместо того, чтобы предполагать общий допуск для всех материалов и методов резки.
При входном контроле подтвердите артикул материала и измеренный вес нарезанной детали, используя согласованную базовую массу. Неиспользованный утвержденный образец является лучшим эталоном размеров и конструкции, чем извлеченная набивка, вес которой мог измениться из-за потери волокна или загрязнения.
Проверьте собранный глушитель после указанного цикла выпуска и эксплуатационных испытаний. Правильный расчет устанавливает контролируемый ввод, а не гарантированный уровень звука или интервал обслуживания.
Не обязательно. Один метр определяет только длину. Вам также нужны полезная ширина, поверхностная плотность стекловолокна и утвержденное количество набивки для конкретного глушителя. Соответствующая длина упаковки не гарантирует пригодность.
Общую массу волокна можно рассчитать, но измененные стыки, нахлесты и размещение все равно требуют проверки. Соответствие веса не доказывает, что другая схема раскроя распределит набивку таким же образом.
Только если спецификации соответствующего глушителя поддерживают этот выбор. Тип двигателя не заменяет размеры камеры, марку материала, условия эксплуатации или утвержденную массу набивки.
Отправьте внутреннюю геометрию, область применения, информацию о существующем материале и любой оригинальный чертеж или образец. Они станут отправной точкой для рассмотрения предлагаемой конструкции. Окончательный вес набивки должен быть согласован в процессе соответствующей разработки и утверждения.
Для листов набивки для выхлопных систем OEM, отправьте поперечное сечение глушителя, внешние размеры сердечника, внутренний профиль корпуса и эффективную длину набивки. Добавьте текущую спецификацию волокна, утвержденный сухой вес или плотность, если они доступны, а также предполагаемый метод резки и сборки.
Укажите количество образцов и производственных партий, требования к идентификации материала и предпочтения по упаковке. Информация о температуре должна определять место измерения и различать нормальную эксплуатацию и кратковременные пики.
Используйте лист расширяющейся набивки для глушителя BSTFLEX в качестве отправной точки продукта. Разработку на основе чертежей и требования к повторным заказам можно обсудить через нашу службу производства набивки для глушителей по индивидуальному заказу. Другие формы доступны в ассортименте продукции для набивки глушителей.
