Термолента для выхлопной системы: полное руководство по теплоизоляции выхлопных труб и коллекторов

Выхлопные системы создают один из самых концентрированных источников тепла в автомобиле или двигателе. Выпускные коллекторы, приемные трубы и патрубки могут располагаться на небольшом расстоянии от электропроводки, шлангов, датчиков, панелей кузова и компонентов системы впуска. Когда пространство ограничено, контроль этого тепла становится частью проектирования системы, а не дополнительным аксессуаром.

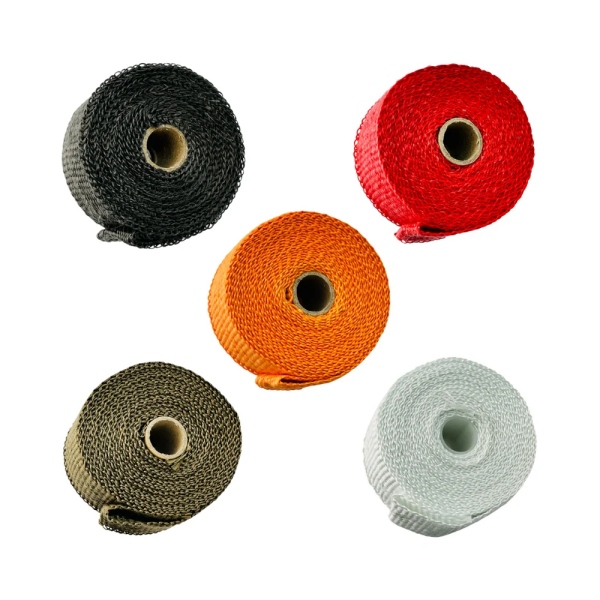

Термолента для выхлопной системы — один из самых простых способов нанести теплоизоляцию непосредственно на горячую трубу.

Также известная как термоизоляционная лента для выхлопной системы, обмотка выхлопной трубы, лента для выпускного коллектора или теплоизоляция выхлопной системы, представляет собой тканый высокотемпературный материал, который наматывается на выхлопные трубы внахлест. Для различных температурных диапазонов и условий эксплуатации доступны разные типы волоконных систем.

BSTFLEX производит широкий ассортимент термолент для выхлопных систем и коллекторов для управления тепловыми процессами в автомобильных, мотоциклетных, гоночных, дизельных, морских и промышленных выхлопных системах.

Что на самом деле делает термолента для выхлопной системы?

Основная функция термоленты — теплоизоляция.

Неизолированная выхлопная труба передает тепло в окружающую среду посредством излучения и конвекции. Обмотка трубы добавляет слой теплоизоляционного текстиля между горячим металлом и близлежащими компонентами.

Правильно подобранная лента помогает:

• снизить лучистое тепло вокруг выхлопных труб;

• ограничить воздействие тепла на шланги, проводку и датчики;

• уменьшить теплопередачу в сторону пола и перегородок;

• улучшить тепловой контроль в тесных моторных отсеках;

• защитить операторов от случайного контакта с горячими поверхностями;

• сохранить больше тепловой энергии внутри выхлопной системы.

Этот последний пункт объясняет, почему термолента широко используется для обмотки выпускных коллекторов и приемных труб турбокомпрессоров.

Однако термоленту не следует рассматривать как универсальный ремонтный материал. Стандартная термолента предназначена для управления теплом, а не для герметизации треснувших труб или устранения утечек в выхлопной системе.

Термолента — это система, а не просто кусок ленты

Выбор термоленты для выхлопной трубы только по цвету или ширине — распространенная ошибка.

Эффективность готовой установки зависит от нескольких факторов, работающих вместе:

По этой причине лучшая термолента для коллектора мотоцикла может не подойти в качестве материала для даунпайпа турбины или выхлопной трубы промышленного дизеля.

Стекловолоконная термолента для выхлопных систем

Стекловолокно остается одним из самых широко используемых материалов для общей теплоизоляции выхлопных систем.

Оно гибкое, экономичное и может сплетаться в узкие ленты, которые отлично повторяют изгибы и переходы труб. Стекловолоконная термолента обычно используется на:

• атмосферных автомобильных коллекторах;

• выхлопных трубах мотоциклов;

• сборных коллекторах;

• трубах выхлопных систем общего назначения;

• промышленных трубопроводах с умеренной и высокой температурой.

BSTFLEX предлагает несколько конструкций на основе стекловолокна, включая черную термоленту для выхлопных систем Pro, которая сочетает в себе высокотемпературный теплоизоляционный слой из стекловолокна с внешним каркасом из нержавеющей стали для дополнительной защиты от истирания и ударов.

Стекловолокно часто выбирают в качестве базового решения для задач, где стоимость, гибкость и практичный контроль нагрева важнее максимально высокой термостойкости.

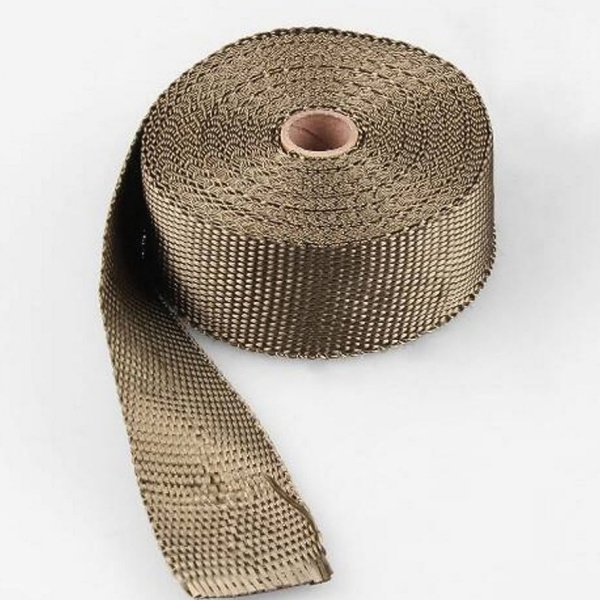

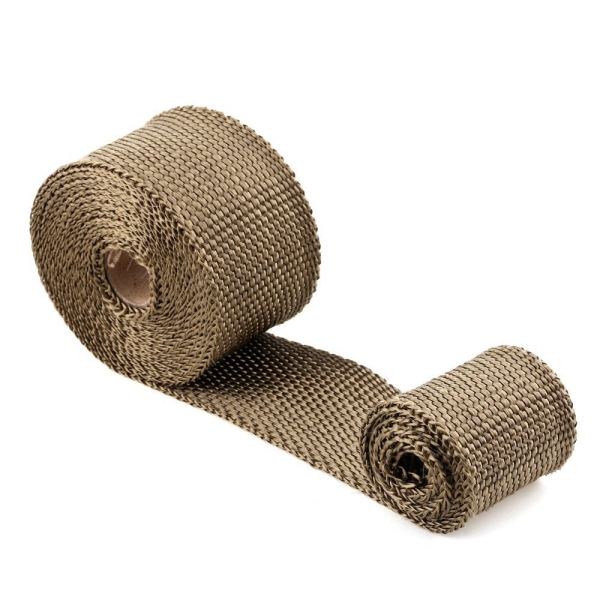

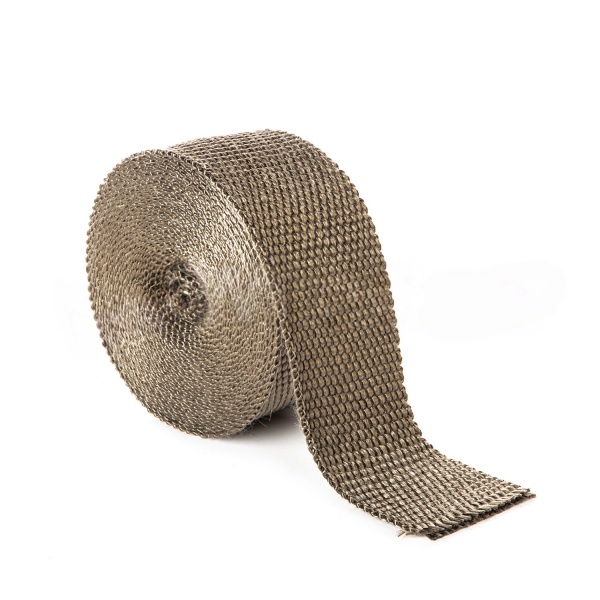

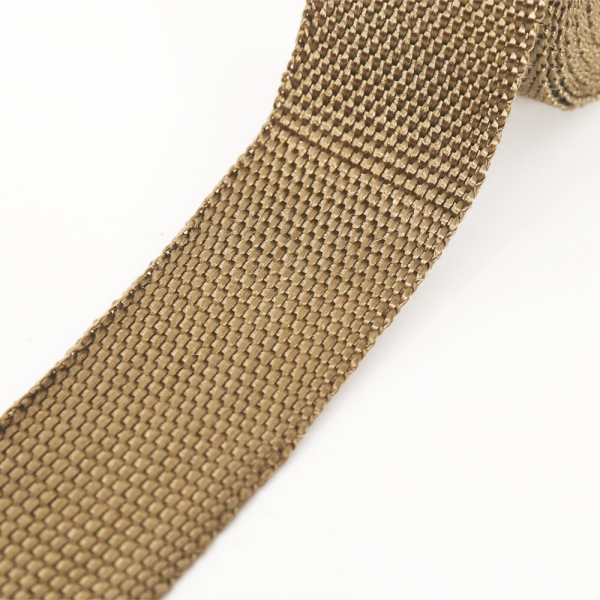

Титановая термолента для выхлопных систем

Термин титановая термолента для выхлопных систем широко используется на рынке автомобильного тюнинга, однако обычно это не означает, что лента содержит металлический титан.

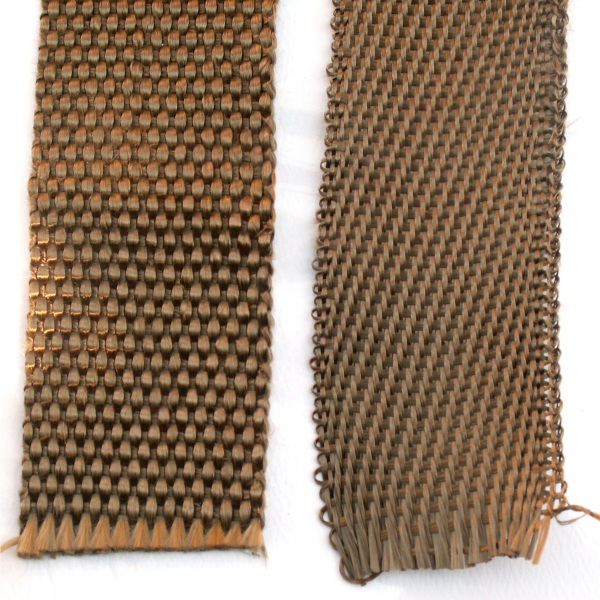

Этот тип продукции обычно изготавливается из базальтового волокна или волокна из вулканической породы.

Базальтовые волокна обладают хорошей гибкостью, термостойкостью и устойчивостью к многократным циклам нагрева и охлаждения. Их часто выбирают для:

• высокопроизводительных коллекторов;

• даунпайпов турбины;

• выхлопных систем мотоциклов;

• гоночных выхлопных систем;

• узлов, подверженных воздействию более высоких температур, чем при обычном применении стекловолокна.

Черная титановая термолента для выхлопных труб Black Titanium Exhaust Pipe Wrap от BSTFLEX изготавливается из волокна вулканической породы и доступна в нескольких вариантах ширины и длины рулона. BSTFLEX заявляет для этого продукта стойкость к прямому воздействию высоких температур до 1800°F с еще более высокими кратковременными показателями.

Практическое преимущество термоленты на основе базальта заключается не только в большей термостойкости. Она также сохраняет достаточную гибкость, позволяя повторять изгибы коллекторов и выхлопных труб без необходимости использования жесткой системы изоляции.

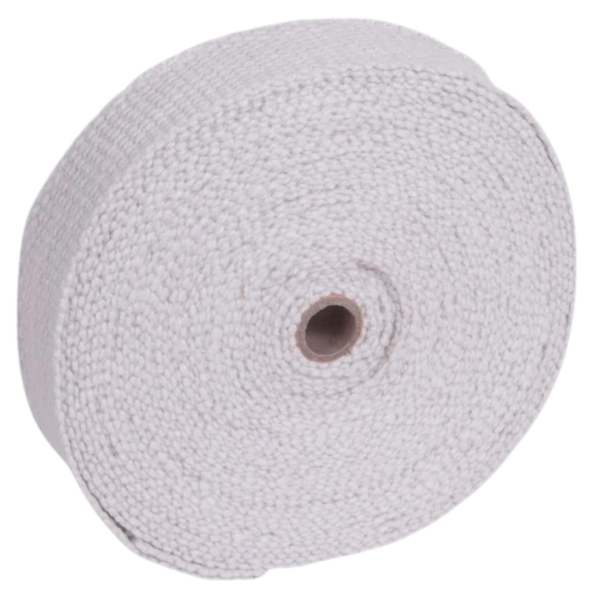

Кремнеземная термолента для выхлопных систем в условиях экстремального нагрева

Когда температура выхлопных газов выходит за пределы практического диапазона обычного стекловолокна, более подходящим выбором становятся высококремнеземные текстильные материалы.

Кремнеземные волокна содержат значительно больше диоксида кремния, чем традиционное E-стекло, и применяются там, где длительное воздействие высоких температур предъявляет повышенные требования.

BSTFLEX производит высокотемпературную термоленту для коллекторов Inferno из текстурированной нити аморфного кремнезема. Продукт рассчитан на рабочую температуру до 2000°F.

Типичные области применения включают:

• турбированные выхлопные системы;

• высокопроизводительные гоночные двигатели;

• выпускные коллекторы;

• высокотемпературные выпускные коллекторы;

• промышленные выхлопные магистрали;

• зоны с экстремальными температурами, где стекловолокно может не обеспечить достаточный температурный запас.

Поэтому следует рассмотреть использование кремнеземной обмотки, если проектные требования определяются прежде всего температурой, а не стоимостью.

Композитная выхлопная лента

Некоторым выхлопным системам требуется нечто большее, чем простая изоляция из тканого волокна.

Пылеобразование, истирание поверхности, воздействие влаги и чистота при установке также могут иметь значение.

Для таких применений композитные конструкции могут обеспечить дополнительные свойства.

BSTFLEX Композитная стекловолоконная и силиконовая изоляция для выхлопных систем сочетает в себе структуру из стекловолоконной изоляции с внешним силиконовым покрытием. Покрытие помогает удерживать свободные волокна и создает более прочную и чистую внешнюю поверхность для применений, где использование открытого необработанного текстиля менее желательно.

Этот тип конструкции может быть полезен для дизельных двигателей, промышленных трубопроводов и оборудования, где наряду с теплоизоляцией важны долговечность и удобство в обращении.

Где выхлопная термолента наиболее эффективна

Выпускные коллекторы

Коллекторы — одно из самых распространенных мест для термоленты для коллекторов.

Отдельные первичные трубы создают большую нагретую площадь поверхности, и они часто проходят близко к проводке системы зажигания, тормозным магистралям и другим чувствительным к нагреву компонентам.

Гибкая лента может повторять форму каждой первичной трубы гораздо легче, чем жесткий металлический экран.

Выпускные коллекторы

Литые или сварные выпускные коллекторы также могут нуждаться в теплоизоляции, особенно в компактных моторных отсеках.

Однако для коллекторов очень сложной формы лучше подойдет съемный изоляционный чехол, а не обычная спиральная обмотка.

Приемные трубы турбокомпрессора

Приемная труба турбокомпрессора может быть одним из самых горячих компонентов выхлопной системы за пределами самого корпуса турбины.

Использование высокотемпературной выхлопной термоленты вокруг приемной трубы может уменьшить лучистое тепло, воздействующее на:

• впускные трубопроводы;

• проводку;

• тормозные системы;

• перегородки;

• тоннели трансмиссии;

• близлежащие элементы кузова.

Для тяжелых условий эксплуатации турбокомпрессоров базальтовые или кремнеземные материалы, как правило, более актуальны, чем базовая стекловолоконная лента.

Выхлопные трубы мотоциклов

На мотоциклах выпускные коллекторы расположены близко к водителю и окружающим элементам кузова.

По этой причине, термолента для выхлопной системы мотоцикла используется как для терморегуляции, так и для защиты от контакта с поверхностью.

Стекловолоконные и базальтовые ленты обычно выбираются в зависимости от температуры и желаемого внешнего вида.

Выхлопные системы дизельных двигателей и генераторов

Дизельные двигатели и генераторы часто работают в течение длительного времени под постоянной нагрузкой.

В этих системах теплоизоляция выхлопной системы в первую очередь предназначена для:

• защиты персонала;

• защиты близлежащего оборудования;

• контроля температуры в отсеке;

• снижения лучистого тепла.

В более крупных промышленных системах могут использоваться ленты, изоляция, съемные термочехлы или комбинации этих технологий.

Термолента для выхлопной системы против термочехла

Оба продукта изолируют компоненты выхлопной системы, но их конструкция и установка различаются.

Термолента для выхлопной системы устанавливается путем наматывания узкой текстильной ленты вокруг трубы.

Она лучше всего подходит для:

• выпускных коллекторов;

• длинных прямых участков труб;

• выхлопных труб малого диаметра;

• коллекторов;

• приемных труб;

• выхлопных систем мотоциклов.

Термоизоляционный чехол для выхлопной системы — это формованное текстильное изделие, предназначенное для установки на конкретный компонент.

Термочехлы больше подходят для:

• турбокомпрессоров;

• крупных коллекторов;

• глушителей;

• выхлопных труб большого диаметра;

• компонентов, требующих регулярного технического обслуживания.

Если компонент необходимо часто снимать, многоразовый термочехол может быть более практичным, чем стационарно намотанная лента.

Термолента для выхлопной системы против металлического теплозащитного экрана

Металлический теплозащитный экран работает иначе.

Вместо того чтобы размещать изоляцию непосредственно на выхлопной трубе, металлический экран обычно отражает или блокирует лучистое тепло за счет воздушного зазора между горячим компонентом и экраном.

Это делает металлические теплозащитные экраны полезными там, где:

• обеспечен поток воздуха;

• горячий компонент должен оставаться открытым;

• важен доступ для обслуживания;

• прямая изоляция трубы нежелательна.

Термоленту для выхлопных систем, как правило, легче устанавливать на трубы сложной геометрии, в то время как жесткий теплозащитный экран может быть более уместен для контроля направленного лучистого тепла.

BSTFLEX поставляет как текстильные ленты, так и теплоизоляцию для выхлопных систем, что позволяет подобрать метод теплозащиты под конкретную установку, а не пытаться применить одно и то же решение для всех систем.

Как выбрать подходящую термоленту для выхлопной системы

Полезный процесс выбора начинается с пяти вопросов.

1. Какова реальная температура выхлопных газов?

Не выбирайте материал, основываясь только на мощности двигателя или типе транспортного средства.

Учитывайте оба показателя:

• температуру при непрерывной работе;

• пиковую температуру кратковременного воздействия.

Атмосферный дорожный двигатель, гоночный автомобиль с турбонаддувом и промышленный дизельный генератор могут иметь совершенно разные требования к теплозащите.

2. Из какого материала изготовлена выхлопная труба?

Нержавеющая сталь, низкоуглеродистая сталь и другие сплавы для выхлопных систем по-разному реагируют на повторяющиеся циклы нагрева и воздействие влаги.

Перед обмоткой также следует проверить состояние трубы.

Не закрывайте коррозию, трещины или поврежденные сварные швы только для того, чтобы скрыть их.

3. Насколько сложна геометрия трубы?

Узкая гибкая лента полезна для:

• изгибов с малым радиусом;

• небольших выпускных коллекторов мотоциклов;

• сложных коллекторов.

Более широкая лента быстрее покрывает прямые участки трубы, но ее может быть сложнее уложить на участках со сложной геометрией.

4. Подвергается ли система воздействию влаги или загрязнений?

Дорожные транспортные средства, морское оборудование и промышленные двигатели могут сталкиваться с:

• водой;

• грязью;

• солью;

• маслом;

• топливом;

• пылью.

Эти факторы следует учитывать при выборе как самой ленты, так и любого покрытия поверхности.

5. Потребуется ли регулярное снятие компонента?

Если труба или компонент требуют частого осмотра, съемный чехол или термоизоляционное одеяло могут сократить время технического обслуживания.

BSTFLEX также производит высокоскоростную чехловую термоизоляцию для выхлопных систем, решение в виде чехла для случаев, когда обычная спиральная обмотка не является предпочтительным методом установки.

Выбор ширины термоленты для выхлопной системы

Две ширины доминируют во многих автомобильных установках:

1-дюймовая лента

Лучше подходит для:

• трубки малого диаметра;

• крутые изгибы;

• компактные выпускные коллекторы мотоциклов;

• сложные коллекторы.

обмотка 2 дюйма

Лучше подходит для:

• более длинных прямых выхлопных труб;

• более крупных выпускных коллекторов;

• приемных труб;

• применений, где важна более быстрая установка.

BSTFLEX также производит обмотку для выхлопных систем большей ширины для труб большого диаметра и промышленного применения.

Поэтому правильную ширину следует выбирать в зависимости от диаметра и геометрии трубы, а не исходить из того, что более широкая обмотка всегда лучше.

Установка так же важна, как и материал

Даже правильная термолента для выхлопной системы может работать плохо, если установлена неправильно.

Типичная установка включает в себя:

1. осмотр и очистку выхлопной трубы.

2. определение начальной точки и направления обмотки.

3. соблюдение равномерного нахлеста.

4. постепенную работу на изгибах без создания больших зазоров.

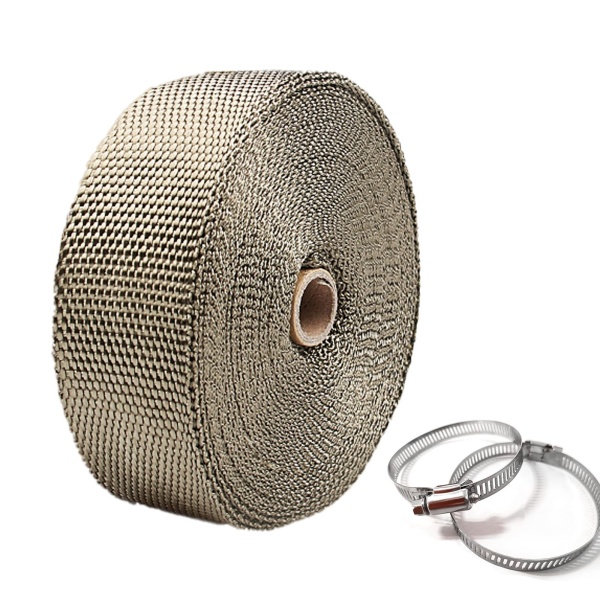

5. закрепление начала и конца с помощью стяжек или хомутов из нержавеющей стали.

6. проверку близлежащих кронштейнов, датчиков и подвижных компонентов.

7. повторный осмотр установки после первых циклов нагрева.

Точный нахлест должен соответствовать спецификации продукта и требованиям применения.

Слишком маленький нахлест может привести к неравномерному тепловому покрытию.

Чрезмерный нахлест расходует больше материала и создает ненужную толщину.

Сколько термоленты для выхлопной системы требуется?

Не существует единой длины рулона, подходящей для каждой выхлопной системы.

Расход материала зависит от:

• внешнего диаметра трубы;

• общей длины трубы;

• ширины ленты;

• процента нахлеста;

• количества изгибов;

• геометрии коллектора;

• необходимости использования нескольких слоев.

Для OEM-проектов или серийного производства лучший подход — рассчитывать расход материала на основе реального чертежа, образца трубы или спецификации установки, а не оценивать только по типу транспортного средства.

BSTFLEX поддерживает изготовление рулонов нестандартной ширины и длины для объемных проектов, где стандартные розничные рулоны неэффективны.

Чего не может термолента для выхлопной системы

Термолента для выхлопной системы является эффективной теплоизоляцией, но у нее есть ограничения.

Она не заменяет:

• ремонтная сварка;

• устранение утечек в выхлопной системе;

• замена поврежденного фланца;

• ремонт конструкционных труб;

• надлежащая теплоизоляция вокруг крайне чувствительных компонентов;

• плановый осмотр выхлопной системы.

Ее следует рассматривать как часть спроектированной системы управления тепловыми режимами.

Для некоторых установок наилучшим решением может быть сочетание:

• термоленты для выхлопных систем;

• съемных изоляционных матов;

• отражающих экранов;

• металлических теплозащитных экранов;

• защитных рукавов для расположенных рядом проводов и шлангов.

Краткий обзор выбора материала термоленты для выхлопных систем

Окончательный выбор всегда должен основываться на фактической температуре, условиях эксплуатации и конструкции установки.

Термолента для выхлопных систем для OEM-производителей и промышленных проектов

Для производителей и дистрибьюторов спецификация термоленты для выхлопных систем выходит за рамки выбора типа волокна.

Производственные требования могут включать:

• нестандартную ширину;

• определенную длину рулонов;

• упаковку под собственной торговой маркой;

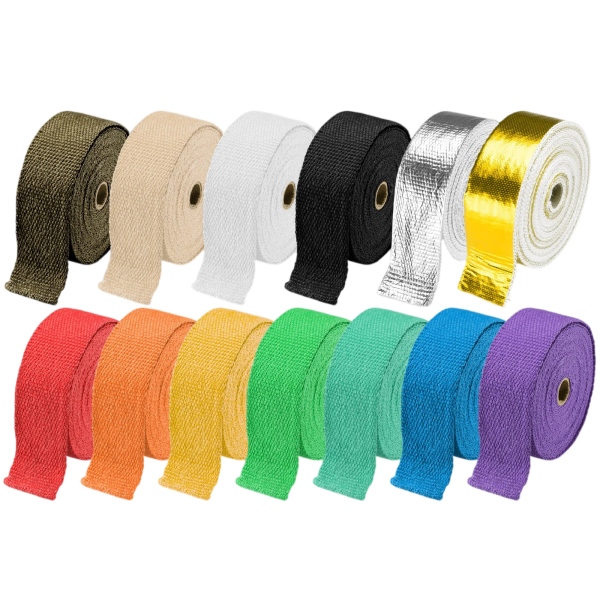

• индивидуальные цвета;

• идентификация материала;

• крепежные стяжки из нержавеющей стали;

• конструкции для конкретных областей применения;

• разработка на основе образцов.

BSTFLEX производит термозащитные изделия для выхлопных систем для OEM, дистрибьюторов и промышленного применения и может разрабатывать спецификации под конкретную выхлопную систему, а не только поставлять готовые розничные конфигурации.

Ознакомьтесь с полнымассортиментом термоленты для выхлопных систем и коллекторов BSTFLEXдля изделий из стекловолокна, базальта, кремнезема, композитных и специальных материалов для изоляции выхлопных систем.

Часто задаваемые вопросы

Что такое термолента для выхлопной системы?

Термолента для выхлопной системы — это тканая высокотемпературная изоляционная лента, устанавливаемая непосредственно вокруг выхлопных труб, коллекторов, выпускных патрубков или приемных труб для снижения лучистого тепла и улучшения теплоизоляции.

В чем разница между термолентой для выхлопной системы и теплоизоляционной лентой для выхлопной системы?

В большинстве автомобильных и промышленных применений эти термины относятся к одному и тому же общему семейству продуктов. «Теплоизоляционная лента для выхлопной системы» подчеркивает ее функцию теплоизоляции, в то время как «термолента для выхлопной системы» является более широким коммерческим термином.

Какой материал лучше всего подходит для термоленты для выхлопной системы?

Единого лучшего материала не существует. Стекловолокно подходит для многих общих применений, базальт обычно выбирают для более высокопроизводительных систем, а высококремнеземистая лента подходит для более суровых температурных условий.

Можно ли использовать термоленту для выхлопной системы на приемных трубах турбокомпрессора?

Да. Приемные трубы — это распространенная область применения высокотемпературной термоленты для выхлопных систем. Материал следует выбирать в соответствии с фактическими постоянными и пиковыми температурами выхлопных газов.

Изготавливается ли титановая термолента для выхлопной системы из титана?

Обычно нет. Продукты, продаваемые как титановая термолента для выхлопной системы, обычно изготавливаются из базальта или волокон, полученных из вулканической породы, а не из металлического титана.

Устраняет ли термолента для выхлопной системы утечки в выхлопной системе?

Нет. Стандартная термолента для выхлопной системы предназначена для управления теплом, а не для структурного ремонта труб или устранения утечек.

Какую ширину термоленты для выхлопной системы следует использовать?

Узкую ленту, как правило, легче устанавливать вокруг труб малого диаметра и на крутых изгибах, в то время как более широкая лента быстрее наносится на большие или прямые участки выхлопных труб.
