Теплозащитный экран моторного щита: материалы, покрытие и проектирование панелей на заказ

Теплозащитный экран моторного щита — это тепловой барьер, устанавливаемый на перегородку моторного отсека для уменьшения количества тепла, достигающего панели и пространства за ней. Его задача — не просто закрыть как можно большую поверхность. Полезная площадь покрытия — это зона, подверженная воздействию источника тепла, при этом готовая деталь должна обеспечивать нормальную работу уплотнений, органов управления, разъемов и точек обслуживания.

Моторный щит редко представляет собой единую поверхность с одинаковыми условиями установки. Участок за приемной трубой может потребовать иного подхода, чем верхняя часть перегородки. Для прохода проводки требуется контролируемое отверстие, а съемная панель доступа должна оставаться съемной. Эти детали следует отметить перед выбором материала для изоляции моторного щита.

BSTFLEX поставляет теплозащитные листы и маты для автомобильной теплозащиты. Для изготовления теплозащитного экрана моторного щита по индивидуальному заказу отправной точкой является чертеж покрытия и эксплуатационные требования, за которыми следует выбор конструкции материала и способа крепления.

Создайте карту покрытия моторного щита

Используйте фотографию или чертеж со стороны двигателя, чтобы разделить перегородку на тепловые зоны и области, которые должны оставаться свободными. Добавьте на тот же вид расположение близлежащих горячих компонентов. Чертеж только панели кузова не показывает, почему одна часть экрана требует большего внимания, чем другая.

Зоны, обращенные к выхлопной системе

Определите участки, обращенные к выпускному коллектору, корпусу турбины турбокомпрессора или приемной трубе. Зафиксируйте их относительное положение и минимальное расстояние, ожидаемое при работе. Проверьте компоновку с учетом допустимого перемещения двигателя и выхлопной системы, а не только в холодном и неподвижном состоянии.

Контур экрана должен охватывать зону воздействия, не допуская контакта с источником тепла. Если места недостаточно, пересмотрите геометрию или схему крепления. Более высокий температурный рейтинг волокна не является заменой зазору.

Отверстия для проводки, рулевого управления и жидкостных магистралей

Отметьте втулки жгутов проводов, пыльники рулевой колонки, соединения отопителя, кабельные проходы и любые другие отверстия. Барьер должен иметь зазор вокруг этих элементов, чтобы не смещать уплотнение, не нагружать разъем и не ограничивать движение подвижных частей.

Вырез в теплозащитном экране не является заменой втулке или герметичному проходному элементу перегородки. Аналогично, наложение отражающего листа на поврежденное отверстие не восстанавливает моторный щит. Устраняйте дефекты панели и ее уплотнительных компонентов отдельно.

Панели доступа и зоны крепления

Обозначьте крышки, крепеж, идентификационные таблички и точки осмотра, которые должны оставаться доступными. Также определите, где экран может быть закреплен или приклеен. Большая сплошная форма может выглядеть просто на чертеже, но стать непрактичной после установки окружающего оборудования.

Разделяйте теплозащиту и целостность моторного щита

Термин «изоляция моторного щита» может описывать несколько различных видов обработки. Отражающее экранирование со стороны двигателя защищает от лучистого тепла до того, как оно достигнет перегородки. Изоляция со стороны салона борется с теплопередачей внутри интерьера. Слои для шумоизоляции имеют иное назначение и требуют собственных спецификаций эффективности.

Для отражающей конструкции со стороны двигателя открытая отражающая поверхность должна быть обращена к источнику излучения. Отражающий слой, закрытый отделкой или прижатый к другой твердой поверхности, не обеспечивает ту же функцию радиационного барьера. Материал, предназначенный для использования в моторном отсеке, не должен автоматически рассматриваться как открытая внутренняя обшивка.

Ни одно из этих описаний не устанавливает класс огнестойкости. Не делайте выводов о локализации пламени, дымоизоляции или соответствии требованиям к транспортному средству на основе температуры волокна или показателя отражательной способности. Дополнительный теплозащитный экран моторного щита не заменяет оригинальную перегородку или ее необходимые уплотнения; любые требования к огнестойкости требуют отдельного подтверждения для указанной сборки.

Выберите полную конструкцию теплозащитного экрана моторного щита

Сравните облицовочный, текстильный или изоляционный слой, систему ламинирования и способ крепления. Два материала с похожими отражающими поверхностями могут иметь разную толщину, гибкость и требования к склеиванию. Запросите подробную информацию о конкретной поставляемой конструкции.

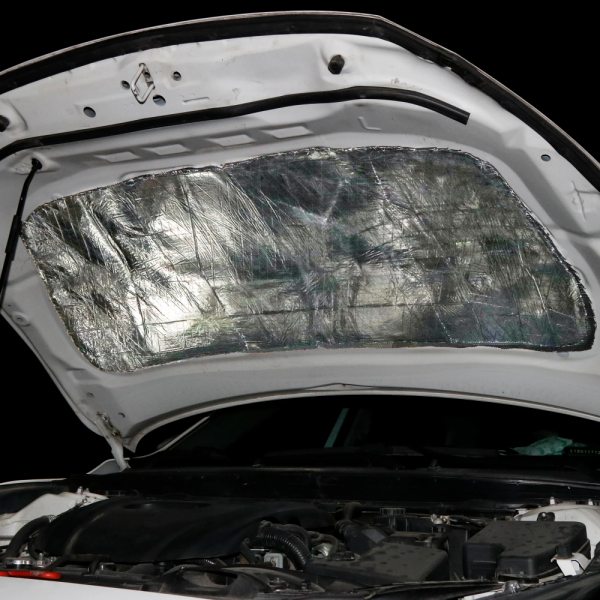

Стекловолокно с алюминиевым покрытием для секций панелей с клеевым соединением

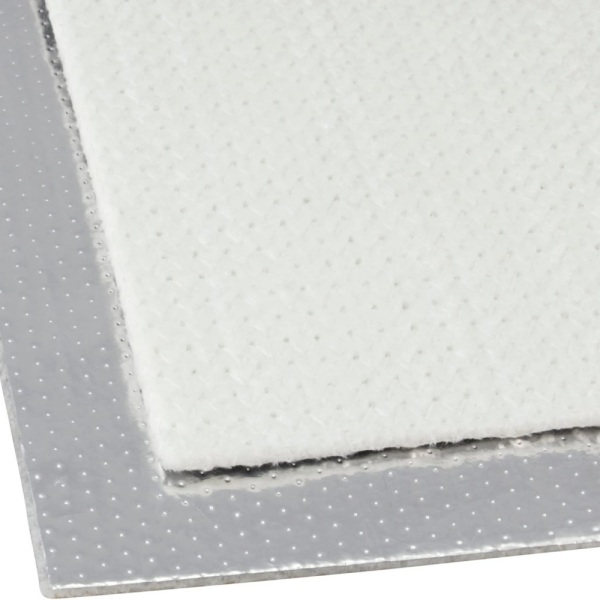

теплозащитный мат из алюминиевого стекловолокна с клеевым слоем сочетает в себе алюминиевое покрытие, слой стекловолокна и клеевую основу. Это базовый вариант для вырезания секций по размеру для подходящей панели.

Для применения на противопожарной перегородке убедитесь, как материал повторяет ребра и углубления, где возможен полный контакт клеевого слоя и оставляет ли итоговая толщина достаточно места вокруг соседних деталей. Одобрение должно распространяться на ламинат и клей, а не только на слой стекловолокна.

Кремнезем с алюминиевым покрытием, где указана кремнеземная подложка

теплозащитный барьер из алюминиевого кремнезема с клеевым слоем использует тканую кремнеземную подложку с отражающим покрытием. Его можно рассматривать для проектов, требующих наличия кремнезема в конструкции материала.

Замена подложки не означает автоматического повышения допустимой температуры клеевого соединения. Укажите параметры непрерывного воздействия, кратковременных пиковых нагрузок и условия на склеиваемой панели перед выбором готовой детали.

Алюминизированный арамид для отдельно определяемой схемы монтажа

BSTFLEX также предлагает алюминизированный арамидный тепловой барьер для различных применений, включая защиту противопожарных перегородок. Это дает проекту еще один вариант подложки, не предполагая, что каждый барьер для противопожарной перегородки должен использовать стекловолокно или кремнезем.

При запросе этой конструкции укажите предлагаемый метод фиксации и требуемую поддержку краев. Не предполагайте, что он имеет такую же самоклеящуюся основу, систему ламинирования или процедуру установки, как мат с клеевым слоем.

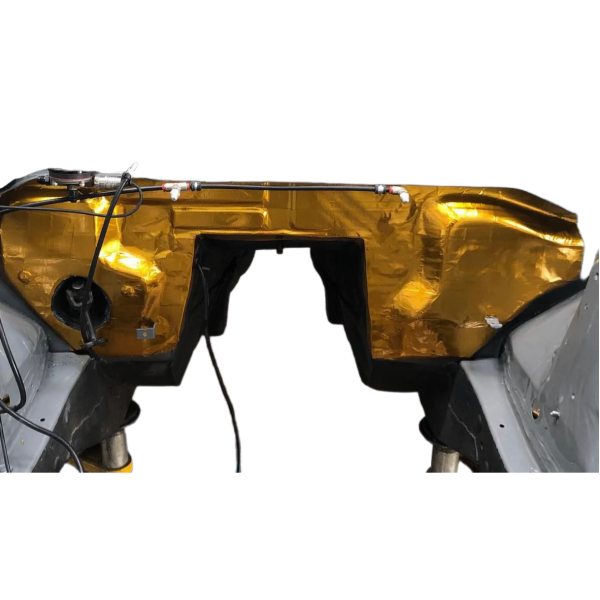

Золотистый отражающий лист для локального покрытия

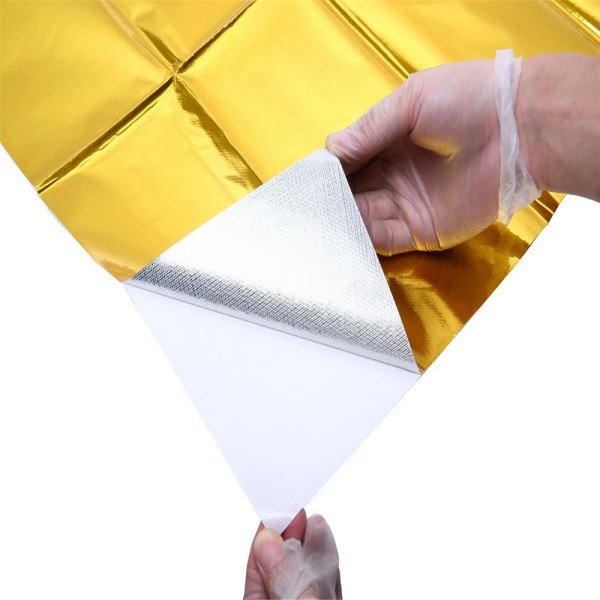

золотистый теплоотражающий лист с клеевым слоем можно рассматривать в случаях, когда требуется тонкая отражающая обработка на подходящей поверхности противопожарной перегородки или переборки. Его роль отличается от роли более толстого изоляционного мата.

Золотистый внешний вид не является универсальным показателем эффективности. Сравнивайте документально подтвержденную конструкцию, температурные пределы и результат установки, а не выбирайте материал по цвету. Уточняйте предел термостойкости отражающего покрытия отдельно от предела термостойкости клеевого слоя.

Определите схему раскроя вокруг автомобиля, а не только по панели

Изоляционная прокладка моторного щита должна иметь размеры, привязанные к повторяемым контрольным точкам. Определяйте критические отверстия относительно согласованных базовых линий, а не относительно неровного обрезанного края. Укажите направление обзора, чтобы сторону, обращенную к двигателю, нельзя было перепутать со стороной, обращенной в салон.

Для леворульных и праворульных компоновок могут потребоваться разные контуры и отверстия. Рассматривайте их как отдельные конфигурации чертежей до тех пор, пока не будет подтверждена установка; зеркально отраженная форма не является автоматически одобренной второй версией.

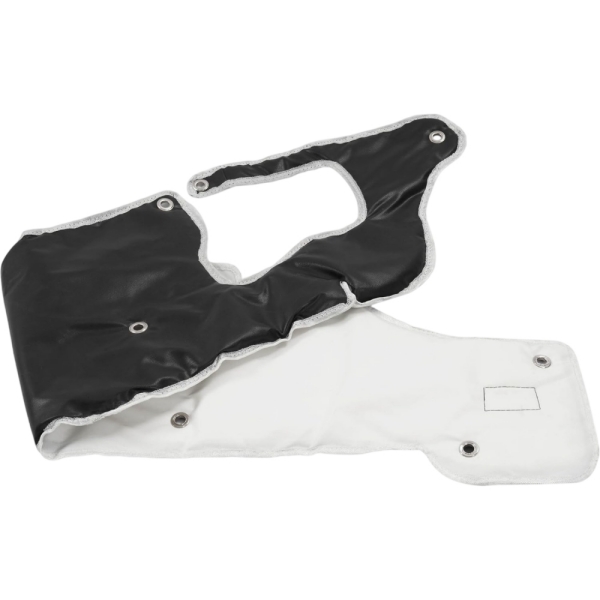

BSTFLEX изготовленные на заказ термоотражающие маты с вырубкой обеспечивают переход от листового материала к заданному контуру. Возможность выполнения вырезов, узких секций и требования к локальной подложке оцениваются с учетом выбранного материала и процесса обработки.

Спланируйте последовательность сборки перед утверждением формы

Решите, будет ли барьер установлен на «голую» панель кузова или после того, как двигатель, жгуты проводов и другое оборудование будут на месте. Контур, который подходит при сборке кузова, может быть невозможно установить при дооснащении без снятия окружающих компонентов.

Там, где доступ ограничен, рассмотрите возможность использования отдельных секций с определенным порядком установки. По возможности держите стыки подальше от критических отверстий и указывайте любые нахлесты, вместо того чтобы позволять установщикам делать их по-разному на каждом автомобиле. Проверьте толщину в местах стыков на соответствие имеющемуся зазору.

Для приклеиваемых секций проверьте фактическую краску или покрытие, их состояние и ожидаемую температуру на границе раздела с клеем. Для фиксируемых секций используйте одобренную схему поддержки и оцените нагрузку в точках крепления. Дополнительные крепежные элементы могут удерживать деталь, но они не делают перегретый клей или нестабильный ламинат пригодными для использования.

Подробные вопросы по склеиванию освещены в руководстве по выбору клея для самоклеящихся теплозащитных экранов. Для компоновки моторного щита дополнительным требованием является то, чтобы уплотнения, разъемы и сервисные крышки оставались пригодными для использования после установки барьера.

Иллюстративная компоновка: отделите горячую зону от сервисной зоны

Рассмотрите перегородку с выхлопной трубой рядом с одной стороной, центральным разъемом проводки и съемной крышкой над ним. Это пример конструкции, а не испытанная конфигурация автомобиля.

Один из подходов, который стоит оценить, — это выделенная секция, обращенная к выхлопной системе, контролируемое отверстие вокруг уплотнения разъема и отдельная обработка для съемной крышки. Такая компоновка позволяет оценить материал горячей стороны и крепление, не приклеивая один сплошной лист поверх всех сервисных элементов.

Этот пример не доказывает, что сегментированный экран всегда лучше. Он показывает, почему контур материала, план крепления и доступ для обслуживания должны разрабатываться вместе. Подтвердите как покрытие, так и посадку на реальной сборке.

Утвердите сборку моторного щита с помощью измеримых критериев

Определите точки измерения перед тестированием. В зависимости от цели, они могут включать панель со стороны двигателя, границу раздела с клеем, перегородку со стороны салона или соседний термочувствительный компонент. Температуру в одной точке не следует указывать так, будто она описывает все остальные.

Используйте сопоставимые условия эксплуатации при оценке изменений: условия окружающей среды, нагрузка на двигатель, поток воздуха, продолжительность испытания и соответствующий период после выключения. Укажите допустимую температуру в выбранном месте, вместо того чтобы полагаться на неопределенное заявление о снижении нагрева салона.

Осмотрите деталь после согласованной оценки термических характеристик и долговечности. Проверьте на наличие отслоений, расслоения материала, следов контакта, поврежденных вырезов и смещения в местах креплений. Проверьте работу соответствующих органов управления и подтвердите, что крышки доступа и разъемы по-прежнему можно обслуживать должным образом.

Утверждайте конструкцию материала, готовый шаблон и спецификацию крепления одновременно. Изменение облицовки, подложки, покрытия, контура или положения выхлопной трубы поблизости должно стать поводом для пересмотра условий утверждения.

Запрос на изготовление теплозащитного экрана моторного щита на заказ

Для автомобильных OEM-производителей, поставщиков компонентов и производителей оборудования запрос на коммерческое предложение (RFQ) должен объяснять процесс установки, а не просто запрашивать высокотемпературный лист. Отправьте схему расположения со стороны двигателя, фотографии, положение источника тепла, минимальный рабочий зазор и целевую температуру для защищаемой области.

Укажите предлагаемую толщину материала, чистоту поверхности для монтажа, предпочтительный способ крепления и необходимые вырезы. Укажите варианты автомобиля, ограничения по обслуживанию, количество образцов и ожидаемый объем производства. Отметьте нерешенные размеры или значения характеристик как элементы для доработки, вместо того чтобы представлять их как утвержденные спецификации.

BSTFLEX может рассмотреть запрос в рамках своих услуг по производству теплоизоляционных материалов и поставкам OEM. Листы, нарезанные панели и фасонные заготовки могут быть обсуждены в соответствии с выбранной конструкцией и требованиями чертежей.

Отправьте чертеж вашего теплозащитного экрана перегородки для анализа материала и расчета стоимости. Согласованный образец служит основой для проверки покрытия, установки и тепловых характеристик перед выпуском производственной спецификации.

Вопросы о теплозащитном экране перегородки

Нужен ли одинаковый изоляционный материал для всей перегородки?

Не обязательно. Сначала определите условия воздействия и установки. В некоторых проектах может использоваться одна конструкция на всей площади; в других может потребоваться локальное экранирование или отдельные секции обслуживания. Выберите компоновку исходя из тепловых требований и утвердите готовый макет.

Может ли отражающий теплозащитный экран закрыть отверстие для проводки?

Нет. Листовой материал не должен заменять правильно подобранную втулку, чехол или герметичный проходной фитинг. Сохраняйте функциональность оригинальной системы уплотнения и следите за тем, чтобы барьер не касался деталей, которые перемещаются или требуют доступа.

Является ли теплозащитный экран перегородки тем же самым, что и звукоизоляционная прокладка перегородки?

Нет. Эти описания относятся к разным целям эксплуатации. Комбинированная обработка требует подтверждения как тепловых, так и акустических характеристик, а также пригодности для предполагаемой стороны установки.

Может ли один высеченный шаблон перегородки подойти для нескольких версий автомобиля?

Только после проверки соответствующих макетов. Положение руля, прокладка жгутов проводов, соединения системы отопления и дополнительное оборудование могут изменить расположение отверстий или требуемую площадь покрытия. Укажите применимые версии на утвержденном чертеже.
