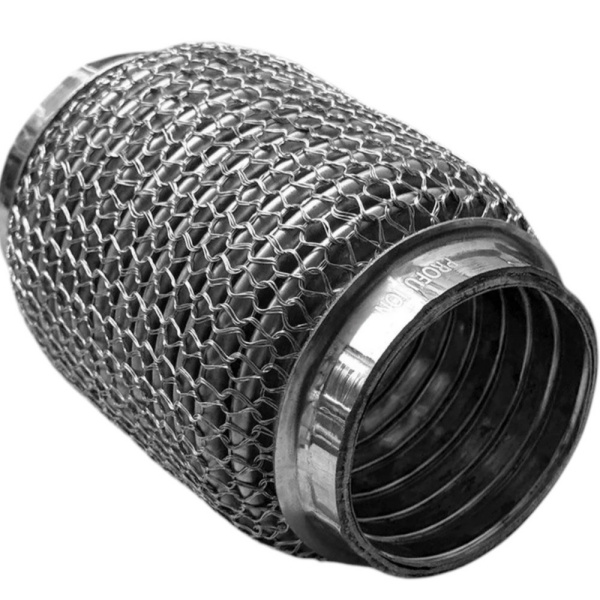

Вязаная проволочная сетка для выхлопных сильфонов и гибких выхлопных труб

Вязаная проволочная сетка широко используется в выхлопных сильфонах, гибких выхлопных трубах, виброкомпенсаторах выхлопной системы и других гибких соединительных узлах выхлопной системы, где компонент должен выдерживать вибрацию, тепловое расширение, повторяющиеся движения и механический контакт.

В отличие от тканой проволочной сетки или обычной плетеной оплетки из нержавеющей стали, вязаная проволочная сетка формируется из непрерывных петель проволоки из нержавеющей стали. Такая петлевая структура позволяет сетке сжиматься, растягиваться, принимать форму изогнутых поверхностей и перемещаться вместе с компонентом выхлопной системы, не создавая жесткого ограничения.

Для автомобильных и промышленных выхлопных систем сетка может быть установлена вокруг сильфона, расположена под внешней оплеткой, интегрирована в структуру виброкомпенсатора или изготовлена в виде отдельного трубчатого рукава в соответствии с конструкцией выхлопной системы заказчика.

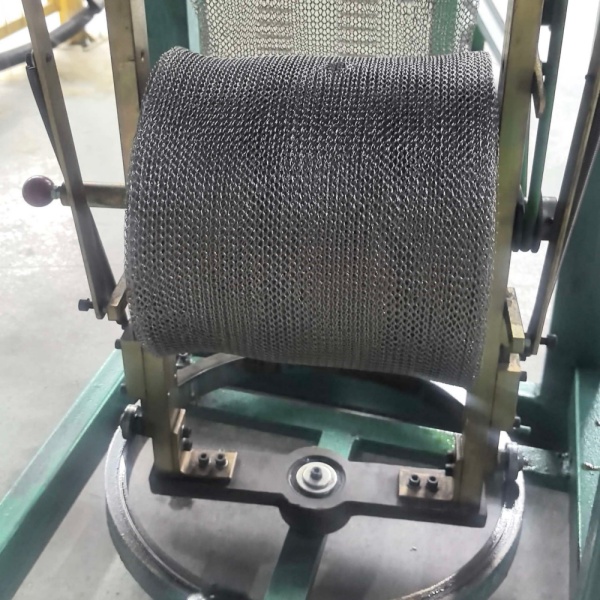

BSTFLEX производит вязаные рукава из проволочной сетки из нержавеющей стали для выхлопных сильфонов, гибких выхлопных труб и автомобильных виброкомпенсаторов выхлопной системы. Диаметр проволоки, диаметр рукава, марка нержавеющей стали, плотность сетки, количество проволочных жил и готовая длина могут быть адаптированы для OEM-проектов.

Где используется вязаная проволочная сетка в узле гибкого соединения выхлопной системы?

Не существует единой универсальной конструкции гибкой выхлопной трубы. Различные платформы транспортных средств, компоновки двигателей и производители выхлопных систем используют разные комбинации сильфонов, оплетки, вкладышей и вязаной сетки.

Типичный узел гибкого соединения выхлопной системы может содержать несколько металлических слоев:

В другой конструкции вязаный сетчатый рукав может быть установлен непосредственно вокруг сильфона без дополнительной внешней оплетки.

Правильное положение сетки зависит от механической функции, требуемой от всего выхлопного соединения. Именно поэтому вязаную сетку для выхлопных сильфонов обычно следует выбирать вместе с общей конструкцией гибкой трубы, а не как отдельный компонент.

Почему выхлопным сильфонам нужен слой гибкой металлической сетки

Выхлопные сильфоны предназначены для поглощения движения между двигателем и последующей выхлопной системой. Во время эксплуатации транспортного средства сильфон может подвергаться воздействию нескольких различных видов смещения одновременно.

• Вибрация двигателя
• Пульсация выхлопных газов
• Вибрация, вызванная дорожным покрытием
• Тепловое расширение
• Осевое сжатие и растяжение
• Боковое движение
• Угловое смещение
• Повторяющиеся тепловые циклы запуска-остановки

Жесткое металлическое покрытие препятствовало бы этому движению. Вязаная сетка из нержавеющей стали подходит, поскольку петлевая структура может деформироваться вместе с сильфоном.

Это позволяет сетке оставаться в контакте с узлом, при этом допуская контролируемое движение.

Как вязаная проволочная сетка помогает справляться с вибрацией

Одной из важных характеристик вязаной сетки является большое количество точек контакта «проволока-проволока», создаваемых вязаными петлями.

Когда узел выхлопной системы вибрирует, отдельные петли могут слегка перемещаться относительно соседних петель. Это создает трение между поверхностями проволоки из нержавеющей стали и может помочь рассеять часть механической энергии, создаваемой вибрацией.

Величина демпфирования зависит от нескольких факторов, включая:

• Диаметр проволоки
• Количество сплетенных вместе проволок
• Плотность сетки
• Сжатие сетки
• Диаметр рукава
• Марка нержавеющей стали
• Положение при установке
• Взаимодействие с сильфоном и внешней оплеткой

По этой причине два рукава из трикотажной сетки с одинаковым внешним диаметром могут вести себя по-разному, если у них различаются размер проволоки или плотность плетения.

Защита поверхности для выхлопных сильфонов

Тонкостенные сильфоны из нержавеющей стали рассчитаны на гибкость, но постоянное трение о соседние металлические компоненты может способствовать их износу.

Слой трикотажной проволочной сетки может служить гибким механическим интерфейсом вокруг сильфона. Сетка помогает отделить поверхность сильфона от соседних слоев и распределяет контакт по большей площади.

Эта функция может быть особенно полезна, когда сильфон сочетается с внешней оплеткой из нержавеющей стали или другой металлической ограничительной конструкцией.

Трикотажная проволочная сетка и движение сильфона

Эффективность гибкого выхлопного соединения зависит от обеспечения возможности перемещения сильфона в пределах его расчетного диапазона.

Правильно подобранный рукав из трикотажной сетки может компенсировать:

• Осевое сжатие
• Осевое растяжение
• Радиальное перемещение
• Ограниченное угловое смещение
• Повторяющиеся вибрационные циклы

Однако сетку не следует выбирать только по диаметру рукава.

Слишком плотная или чрезмерно тугая трикотажная структура может ограничивать движение, в то время как слишком свободная сетка может не обеспечить необходимого механического взаимодействия с компонентом выхлопной системы.

Правильная конструкция требует баланса между гибкостью, металлической массой, плотностью сетки и размерным соответствием.

Трикотажная проволочная сетка против оплетки из нержавеющей стали

Трикотажную проволочную сетку и оплетку из нержавеющей стали часто путают, поскольку обе могут присутствовать на внешней стороне гибкой выхлопной трубы.

Они производятся с помощью различных технологических процессов и обычно обладают различными механическими характеристиками.

Во многих конструкциях гибких выхлопных труб вязаная сетка и оплетка из нержавеющей стали не являются конкурирующими продуктами. Их можно использовать вместе, поскольку каждая структура обладает различными механическими свойствами.

Трехпроволочная вязаная сетка для выхлопных систем

BSTFLEX может производить вязаную сетку с использованием нескольких проволок из нержавеющей стали, одновременно подаваемых в процесс вязания.

Одной из важных конструкций является трехпроволочная вязаная сетка, где три проволоки из нержавеющей стали подаются параллельно и сплетаются вместе в одну и ту же структуру петли.

По сравнению с аналогичной однопроволочной вязаной конструкцией, трехпроволочная сетка содержит больше металлического материала в каждой вязаной петле.

Это может быть полезно в тех случаях, когда производителю компонентов выхлопной системы требуется более прочная сетчатая структура, большая масса металла или другие характеристики сжатия.

Количество жил проволоки следует выбирать в соответствии с требованиями к сборке. Большее количество жил не всегда означает лучшую производительность в каждой выхлопной системе.

BSTFLEX может изготовить трехпроволочную вязаную сетку для выхлопных сильфонов в соответствии с чертежами заказчика или имеющимися образцами.

Как диаметр проволоки влияет на поведение сетки

Диаметр проволоки является одной из самых важных переменных при проектировании вязаной сетки для выхлопных систем.

Более толстая проволока из нержавеющей стали обычно создает более жесткую и тяжелую металлическую структуру, в то время как более тонкая проволока может создавать более легкую и податливую сетку.

Диаметр проволоки влияет на:

• Жесткость сетки
• Вес сетки
• Гибкость петли
• Сопротивление сжатию
• Площадь контакта с поверхностью
• Стойкость к истиранию
• Толщина готового рукава

Поэтому диаметр проволоки следует рассматривать в сочетании с плотностью вязки и количеством нитей.

Толстая проволока с редкой вязкой может вести себя иначе, чем более тонкая проволока, используемая в плотной многониточной конструкции.

Почему важна плотность сетки

Плотность сетки определяет, сколько проволоки входит в заданную площадь или длину вязаной сетки.

Более плотная сетка обычно содержит больше точек контакта «проволока-проволока» и больше металлической массы. Это может изменять ее демпфирующие характеристики, жесткость и поведение при сжатии.

Более редкая вязаная конструкция обычно обеспечивает большую гибкость и меньший вес.

Правильная плотность зависит от предполагаемого расположения внутри гибкого узла выхлопной системы.

Например, для сетки, используемой непосредственно вокруг сильфона, может потребоваться конструкция, отличная от сетки, расположенной между сильфоном и внешней проволочной оплеткой.

Выбор правильного диаметра рукава

Диаметр рукава должен быть тщательно подобран под внешний диаметр выхлопного сильфона или гибкой трубы.

Если вязаная сетка слишком мала, ее может быть трудно установить, или она может оказывать чрезмерное сжатие на сильфон.

Если рукав слишком велик, он может сидеть слишком свободно и не взаимодействовать с узлом должным образом.

Для OEM-разработок BSTFLEX рекомендует предоставлять:

• Наружный диаметр сильфона
• Требуемый внутренний диаметр сетки
• Длину готового рукава
• Требуемое сжатие или условие посадки
• Чертеж всего гибкого соединения выхлопной системы, при наличии

Выбор материала из нержавеющей стали

Нержавеющая сталь часто выбирается для вязаной сетки выхлопных систем, поскольку она сочетает в себе коррозионную стойкость, термостойкость и механическую прочность.

Типичные варианты материалов могут включать нержавеющую сталь 304 и 316, тогда как другие марки могут быть оценены под конкретные требования OEM.

При выборе материала следует учитывать:

• Рабочую температуру
• Окислительную среду
• Воздействие дорожной соли
• Конденсат
• Расположение в выхлопной системе
• Требуемый срок службы
• Спецификацию материала заказчика

Для высоконагруженных выхлопных систем материал следует подтверждать в соответствии с технической спецификацией заказчика, а не выбирать только по общей коррозионной стойкости.

Вязаная сетка для демпферов выхлопных систем автомобилей

Демпферы выхлопной системы предназначены для снижения передачи вибраций двигателя на расположенные далее элементы выхлопной системы.

Типичный демпфирующий узел должен быть способен компенсировать вибрацию, угловое смещение, осевое перемещение и тепловое расширение, сохраняя при этом необходимый тракт выхлопных газов.

Вязаная сетка может быть включена в этот узел, поскольку ее петлевая структура обеспечивает контролируемое движение и создает множество фрикционных точек контакта между проволоками.

Для этого применения характеристики сетки сильно зависят от конструкции демпфера в целом. Одна и та же спецификация вязаной сетки не должна автоматически использоваться для любой платформы автомобиля или системы двигателя.

Вязаная сетка для гибких выхлопных труб

Гибкие выхлопные трубы используются там, где жесткие трубы не могут надежно компенсировать движение двигателя и тепловое расширение.

В зависимости от конструкции гибкая выхлопная труба может сочетать в себе:

• Гофрированный сильфон
• Внутренний вкладыш с замковым соединением
• Внешняя проволочная оплетка
• Вязаная проволочная сетка
• Концевые кольца или сварные соединения

Вязаная сетка может быть спроектирована так, чтобы соответствовать диаметру сильфона и работать с окружающими слоями, не препятствуя выполнению гибкой трубой предназначенных для нее движений.

Однопроволочная или многопроволочная вязаная конструкция?

Правильный выбор зависит от целевого компонента выхлопной системы.

Важно то, что количество нитей — это лишь одна переменная. Правильная спецификация также включает диаметр проволоки, диаметр рукава, плотность сетки, готовую длину и марку материала.

Как определить характеристики вязаной проволочной сетки для выхлопного сильфона

Для нового проекта выхлопного сильфона или гибкой трубы следующая информация помогает определить подходящую конструкцию вязаной сетки.

Чертеж заказчика или имеющийся образец сетки особенно полезны при замене существующего компонента выхлопной сетки.

Разработка на основе образцов для производителей выхлопных систем

Во многих проектах по замене OEM-компонентов у заказчика нет полной спецификации на вязаную сетку.

Вместо этого доступным эталоном может быть:

• Существующий сетчатый рукав
• Комплектный выхлопной сильфон
• Секция гибкой выхлопной трубы
• Чертеж без параметров вязки

BSTFLEX может оценить физический образец и подтвердить соответствующие параметры, такие как размеры рукава, приблизительная конфигурация проволоки и структура вязки, перед разработкой производственной версии.

Этот подход особенно полезен для производителей выхлопных систем, которым требуется изготовленный на заказ выхлопной вязаный проволочный сетчатый рукав подобранный под существующий сильфон или гибкое соединение.

Применение за пределами легковых автомобилей

Вязаная сетка из нержавеющей стали не ограничивается выхлопными системами легковых автомобилей.

Аналогичные требования к гибким выхлопным системам могут возникать в:

• Коммерческих транспортных средствах
• Тяжелых грузовиках
• Строительной технике
• Сельскохозяйственном оборудовании
• Дизель-генераторных установках
• Промышленных выхлопных трубопроводах двигателей
• Судовых выхлопных узлах
• Промышленных гибких выхлопных соединителях

В каждом случае вязаная сетка должна соответствовать диаметру, диапазону перемещений и механическим условиям эксплуатации гибкого соединения.

Почему не существует универсальной спецификации для вязаной сетки выхлопной системы

Гибкие соединители выхлопной системы значительно различаются в зависимости от платформы автомобиля и производителя.

Сетка, которая эффективно работает на одном сильфоне, может не обладать необходимой жесткостью, диаметром или плотностью для другого узла.

Поэтому важны следующие утверждения:

• Более толстая проволока не обязательно означает лучшую производительность.
• Более плотная сетка не обязательно обеспечивает лучший контроль вибрации.
• Большее количество жил проволоки не всегда является правильным решением.
• Более плотный рукав не обязательно лучше для подвижности сильфона.

Вязаную сетку для выхлопной системы следует рассматривать как инженерный компонент в составе комплексного гибкого соединения.

Вязаная проволочная сетка по индивидуальному заказу для выхлопных сильфонов и гибких труб

BSTFLEX поставляет вязаную проволочную сетку из нержавеющей стали по индивидуальному заказу для производителей автомобильных и промышленных выхлопных систем.

Доступные варианты кастомизации включают:

• Марка нержавеющей стали
• Диаметр проволоки
• Одножильная или многожильная конструкция
• Трехжильная вязаная структура
• Плотность сетки
• Диаметр рукава
• Готовая длина
• Непрерывная трубчатая сетка
• Отрезные сетчатые рукава
• Разработка на основе образцов
• Производство OEM на основе чертежей

Если вы разрабатываете выхлопной сильфон, гибкую выхлопную трубу или автомобильный узел развязки, пришлите нам свой чертеж или образец вместе с требуемыми размерами и спецификацией проволоки.

Запросить индивидуальное решение по вязаной сетке для выхлопной системы

Для получения коммерческого предложения и технической оценки, пожалуйста, укажите наружный диаметр выхлопного сильфона, требуемый диаметр рукава, длину сетки, марку нержавеющей стали, диаметр проволоки, количество жил проволоки, плотность сетки и ожидаемый годовой объем.

Для разработки также могут быть предоставлены существующие образцы гибких выхлопных труб или вязаной сетки.
