Обмотка сердечника из стальной ваты против удерживающей сетки

Набивка глушителя из стальной ваты из нержавеющей стали может поставляться в виде рулонного материала или в виде формованной обмотки сердечника для глушителя выхлопной системы. Обмотка сердечника из стальной ваты из нержавеющей стали обеспечивает пористый слой из металлических волокон вокруг перфорированной трубы, в то время как удерживающая сетка обеспечивает открытую проволочную структуру для удержания набивки. Эти два компонента могут сочетаться, но они не являются взаимозаменяемыми.

При выборе набивки глушителя из стальной ваты из нержавеющей стали, отличайте приобретаемый материал от готового узла. Рулонный материал требует подготовки до утвержденных размеров и количества; готовая гильза сердечника глушителя должна соответствовать диаметру трубы, длине покрытия и требуемому расположению слоев.

Для производителя выхлопных систем полезный вопрос заключается в том, где требуется защита или удержание: рядом с перфорированным сердечником, вокруг узла набивки или в обоих местах. Начните с поперечного сечения глушителя и причины добавления компонента, а не выбирайте любой продукт, который описан как изготовленный из нержавеющей стали.

BSTFLEX предлагает гильзу сердечника глушителя из стальной ваты и отдельную сетку из нержавеющей стали для выхлопной системы для удержания набивки глушителя. Это сравнение объясняет, как указывать их различные роли, не рассматривая ни один из них как универсальную замену другому.

Сравнивайте конструкцию, а не только название продукта

Гильза сердечника может уже содержать проволочную ткань

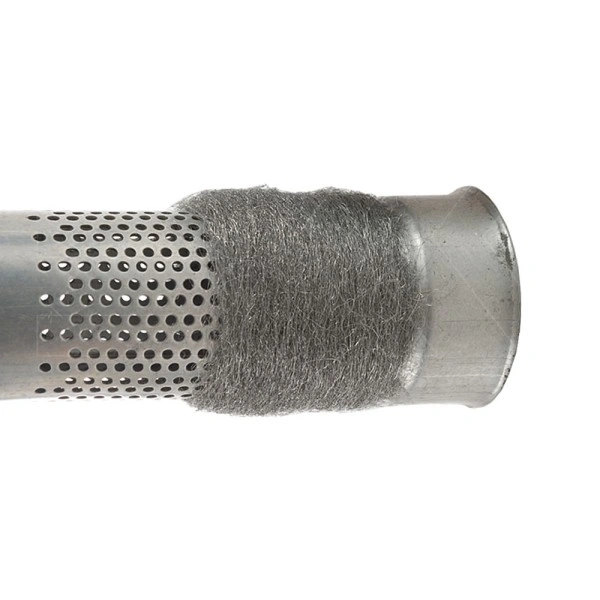

Гильза сердечника BSTFLEX сочетает в себе стальную вату из нержавеющей стали с тканой проволочной тканью из нержавеющей стали 304. Поэтому ее описание относится к композитному компоненту, а не просто к свободной вате, намотанной вокруг трубы.

Отдельная удерживающая сетка BSTFLEX описывается как двухслойный переплетенный лист из нержавеющей проволоки с двумя гофрированными сторонами. Эту конструкцию из проволочного листа не следует путать со слоем из металлических волокон в гильзе сердечника.

На чертеже OEM определите полный узел обмотки сердечника и покажите, какие слои включены в его артикул. Примечание «добавить сетку из нержавеющей стали» оставляет возможность либо пропустить предполагаемый слой, либо приобрести его дважды.

Также определите сплав каждого компонента отдельно. Спецификация проволочной ткани 304 сама по себе не определяет сплав, используемый для ваты.

Набивка глушителя из стальной ваты из нержавеющей стали: рулон или готовая обмотка сердечника?

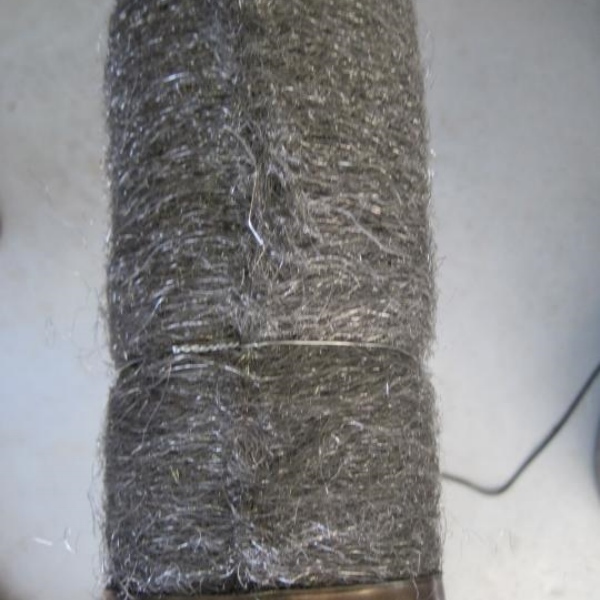

Для самостоятельной резки и обмотки BSTFLEX рулон набивки для глушителя из стальной ваты предоставляет вариант продукта в рулонном формате. Указывайте требуемую ширину, количество материала и метод подготовки, а не сравнивайте рулоны только по внешнему размеру.

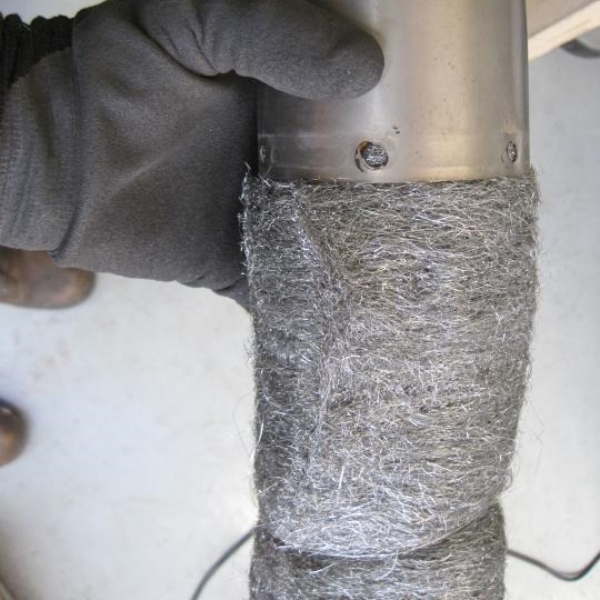

Для повторной сборки рассмотрите гильзу сердечника глушителя из стальной ваты с поддерживающей проволочной сеткой. Определите на чертеже готовый размер, количество ваты и установленную толщину. Покупка готового компонента меняет формат поставки; это не отменяет необходимость утверждения сплава и сборки.

При заказе набивки для выхлопной системы из стальной ваты или проволочной ваты из нержавеющей стали для производства глушителей, указывайте спецификацию металлического волокна отдельно от любого тканого или вязаного удерживающего слоя. Запрос на набивку для глушителя из стальной ваты должен содержать требуемый сплав нержавеющей стали, а не оставлять марку материала на усмотрение поставщика.

Используйте место потери набивки для проведения анализа

Потеря материала непосредственно рядом с перфорированным сердечником

Когда осмотр показывает повреждения, сосредоточенные на поверхности, обращенной к сердечнику, проверьте существующий внутренний слой и его покрытие. Трубки и обертки из стальной ваты используются в конструкциях глушителей для уменьшения газовой эрозии окружающей стеклянной или базальтовой набивки.

Для решения этой проблемы оцените обертку сердечника глушителя в качестве защитного слоя, а не предполагайте, что внешняя удерживающая сетка обеспечит ту же защиту в местах перфорации. Проверьте состояние сердечника, открытые участки, соединения и способ крепления, прежде чем списывать причину только на волокно.

Набивка смещается или теряет форму во время сборки

Если возникают трудности с удержанием набивки при вставке ее в корпус, рассмотрите сетку для набивки глушителя или другой одобренный метод фиксации. Первые вопросы заключаются в том, покрывает ли фиксатор намеченную область и могут ли его края пройти через сборку, не зацепившись.

Проверьте путь вставки, зазор в корпусе и торцевое закрытие на образце. Не следует ожидать, что слой ваты со стороны сердечника решит несвязанную проблему обращения с материалом снаружи набивки.

Волокно выходит через соединение или торцевой зазор

Проверьте расположение отверстия, перекрытие фиксатора и торцевое устройство. Добавление большего количества ваты вокруг середины сердечника не является доказанным решением проблемы зазора в другом месте сборки.

Эти модели повреждений — лишь отправные точки, а не диагноз. Включите в анализ состояние материала, историю эксплуатации и фотографии. Ни сетка, ни обертка сердечника не должны использоваться для оправдания сохранения марки волокна, которая не была одобрена для данных условий эксплуатации.

Когда глушителю нужно и то, и другое?

В конструкции может использоваться слой на основе ваты вокруг перфорированной трубки и отдельная сетчатая оболочка вокруг акустической набивки. В такой компоновке внутренний компонент решает проблему воздействия со стороны сердечника, а внешний компонент обеспечивает удержание. Металлическая вата также может поставляться с собственной поддерживающей сеткой.

Таким образом, добавление обоих элементов — это конструктивное решение, а не стандартное обновление. Проверьте спецификацию материалов перед заказом дополнительной сетки. Спросите, выполняет ли она отдельную задачу, дублирует ли существующий слой или меняет размеры готовой сборки.

Для работ по замене используйте утвержденную конструкцию глушителя в качестве отправной точки. Для пересмотренной конструкции OEM оцените предложенную комбинацию в составе комплектного глушителя, прежде чем выпускать ее в серийное производство.

Указывайте вату и сетку по-разному

Для слоя ваты, запросите сплав, марку волокна или поперечное сечение, массу материала, покрытие и установленную толщину. Укажите, как измеряется толщина, поскольку свободный слой ваты и установленный сжатый слой — это разные состояния.

Для сетки, запросите сплав, диаметр проволоки, конструкцию, размеры ячеек, количество слоев и отделку краев. Где это уместно, согласуйте, как определяется и измеряется площадь отверстий. Только диаметр проволоки не описывает отверстия, а «двухслойная» — не уточняет, как расположены эти слои.

Не заменяйте тканое полотно, вязаную сетку и другие переплетенные проволочные конструкции только потому, что их общие размеры листа совпадают. Зафиксируйте конструкцию или ссылку на утвержденный образец в спецификации на закупку.

Для выбора с учетом тепловых характеристик укажите постоянные и пиковые температуры с местом измерения и продолжительностью воздействия. Попросите проверить предложенный сплав и компонент на соответствие этим условиям, а не присваивать один температурный предел каждому изделию из нержавеющей стали. Наше руководство по набивке глушителей из стальной ваты обсуждает более широкие соображения по выбору материалов.

Внутренняя обертка меняет пространство, доступное для волокна

Учитывайте установленную обертку сердечника перед установкой размеров окружающей набивки. Для круглого сердечника с равномерным слоем:

Внешний диаметр после обертывания = внешний диаметр сердечника + 2 × установленная толщина обертки.

Только в качестве примера геометрии: сердечник диаметром 50 мм с установленным слоем 2 мм имеет номинальный диаметр в обмотке 54 мм, а не 52 мм. Эти цифры иллюстрируют расчет; они не являются рекомендуемой спецификацией по набивке.

Используйте габаритный размер в обмотке при проверке пространства, отведенного для следующего слоя. При проверке фактической посадки учитывайте локальное перекрытие, поддерживающую ткань, крепежные детали и любой внешний фиксатор. Для овальных или нестандартных сборок работайте по чертежу, а не применяйте пример с круглой формой.

Если доступный объем волокна меняется, пересмотрите утвержденное количество набивки. Добавление металла при принудительном размещении исходного объема волокна в меньшем пространстве меняет среднюю плотность установленного волокна. Не предполагайте, что предыдущая спецификация по набивке остается в силе без ее проверки.

Проверяйте посадку, фиксацию и звук как отдельные требования

Используйте пробную сборку для проверки покрытия, швов, положения краев, крепежных деталей и закрытия. Осмотрите сердечник и корпус на наличие заусенцев или других особенностей, которые могут повредить компоненты. Сохраняйте свободными предназначенный проход сердечника, геометрию входа и выхода.

Затем оцените собранный глушитель в согласованных условиях эксплуатации. Зафиксируйте распределение набивки и состояние компонентов после испытания и сравните звук, используя последовательный метод измерения. Включите проверки потери давления или противодавления, если этого требует анализ конструкции.

Фиксирующий компонент не следует принимать как «акустически нейтральный» только потому, что он подходит по размеру. Установка нержавеющей стали также не гарантирует определенное снижение шума или кратное увеличение срока службы набивки. Утверждайте эти результаты на основе данных фактической сборки.

Подготовьте запрос коммерческого предложения (RFQ) для необходимого вам компонента

BSTFLEX поддерживает разработку на основе чертежей и образцов через свой сервис по производству набивки для глушителей OEM. Укажите, является ли проект прямой заменой или предлагаемым изменением конструкции, чтобы проверка образца имела четкую цель.

Вопросы по обмотке сердечника и фиксирующей сетке

Является ли набивка для глушителя из нержавеющей ваты тем же самым, что и набивка для выхлопной системы из нержавеющей стальной ваты?

Оба описания могут относиться к одному и тому же материалу из металлических волокон, но ни одно из них не определяет сплав, структуру волокна или форму поставки. Уточните, включает ли коммерческое предложение объемную вату, рулонный материал или готовую обмотку сердечника. Фиксирующая сетка — это другая проволочная структура, даже если она поставляется вместе с ватой в виде единой сборки.

Является ли обмотка сердечника из нержавеющей стальной ваты тем же самым, что и выхлопная сетка?

Нет. Обмотка сердечника на основе ваты содержит слой из металлических волокон; выхлопная сетка описывает проволочную структуру. Некоторые готовые обмотки сердечника сочетают и то, и другое. Сравнивайте чертеж компонента и список материалов, а не только названия.

Может ли фиксирующая сетка заменить набивку для глушителя из стекловолокна?

Нет. Описанная здесь сетка является фиксатором набивки. Сохраняйте указанную акустическую набивку, если не была разработана и проверена другая конструкция глушителя в сборе.

Должен ли каждый глушитель использовать и обмотку сердечника, и сетку?

Универсальной комбинации слоев не существует. Используйте оба компонента только там, где они выполняют определенные функции в утвержденной сборке. Проверьте наличие сетки, уже включенной в гильзу сердечника, прежде чем добавлять еще один компонент.

Сделает ли любой из этих компонентов выхлоп тише?

Ни одно название продукта не гарантирует результат по звуку. Поддержание набивки в предназначенном положении — это не то же самое, что демонстрация определенного снижения шума. Оценивайте глушитель в сборе с предлагаемым материалом и расположением слоев.

Выбирайте продукт по его положению и назначению

Для компонента из ваты и проволочной ткани вокруг перфорированного сердечника ознакомьтесь с Рукав для сердечника глушителя из стальной ваты BSTFLEX. Для получения информации об отдельной проволочной оболочке вокруг набивки ознакомьтесь с сеткой для выхлопной системы из нержавеющей стали BSTFLEX.

Для проекта по изготовлению набивки для глушителя из нержавеющей стальной ваты по индивидуальному заказу отправьте данные о поперечном сечении, диаметре сердечника, длине покрытия, необходимом количестве ваты и объеме заказа. Укажите, нужен ли вам рулонный материал, готовый рукав или отдельная удерживающая сетка. Другие варианты волокон и компонентов доступны в ассортименте продукции для набивки глушителей.
