Проверка защитного чехла турбины: когда заменять защитный экран турбины

Термоизоляционный чехол турбины, который по-прежнему надевается на корпус компрессора, не обязательно сразу готов к возврату в эксплуатацию. Перед его повторной установкой проверьте его состояние, условия работы в предыдущий период использования и то, соответствует ли вся сборка своей документальной конфигурации.

Снимите термоизоляционный чехол турбины с эксплуатации при наличии следов удара осколками, поврежденного армирования, вышедших из строя точек крепления или дефектных крепежных элементов.Подозрения на загрязнение, необычное тепловое воздействие или неясная история обслуживания также требуют проверки перед дальнейшим использованием. Целостность внешнего покрытия не является доказательством защитных характеристик.

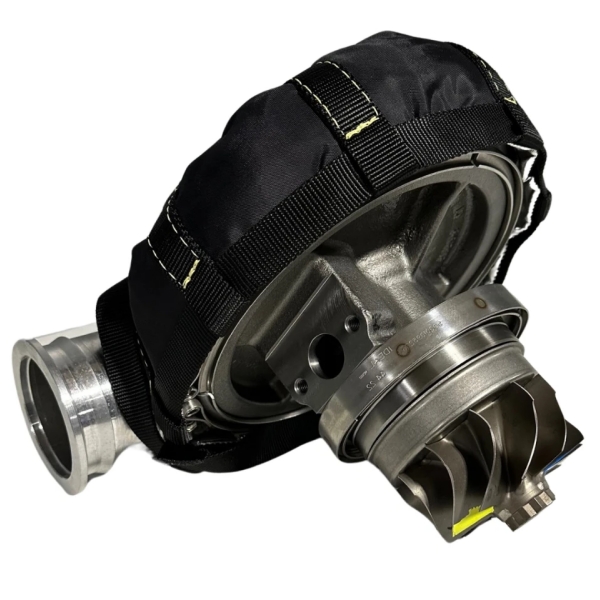

Настоящее руководство касается турбинного термоизоляционного чехла со стороны компрессора BSTFLEX Turbo Safety Blanket, также известного как защитный чехол турбины или чехол для локализации разрушений турбины. Приведенные ниже проверки представляют собой общую схему осмотра и не заменяют инструкции, требования к испытаниям или утверждению, применимые к конкретному изделию.

Начните с истории обслуживания

Перед осмотром материала выясните причину снятия чехла. Плановое обслуживание турбонагнетателя, замена корпуса компрессора, утечка масла и выход компрессора из строя — это разные ситуации. Запишите причину, а не рассматривайте каждый снятый чехол как пригодную для повторного использования запчасть.

Храните идентификационные данные изделия, дату установки, заметки о предыдущих проверках и любые применимые даты пересмотра вместе. Фотографии исходной установки являются полезными справочными материалами для оценки покрытия и крепления. Если у бывшего в употреблении чехла отсутствуют записи, обратитесь к производителю, чтобы узнать, какая информация необходима для установления его личности и состояния.

Включите проверку чехла в план обслуживания после проведения соответствующих работ на турбонагнетателе или близлежащих трубопроводах. Запланированная дата проверки не является поводом игнорировать повреждения, обнаруженные ранее.

Осматривайте сборку целиком, а не только внешний материал

Проводите практические проверки только после выключения оборудования, его изоляции от непреднамеренного пуска и остывания. Следуйте прилагаемым инструкциям по снятию. Не разрезайте чехол и не распарывайте его швы для осмотра внутренних слоев.

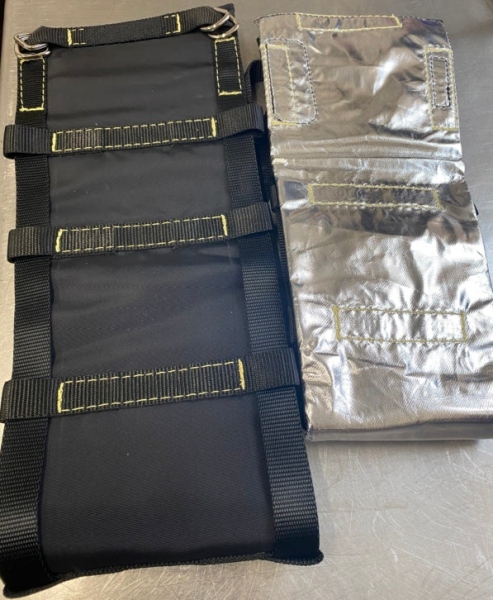

Покрытие, кромки и армирование

Ищите порезы, проколы, изношенные участки, обнаженное армирование и локальные деформации. Зафиксируйте расположение повреждений по отношению к корпусу компрессора, хомутам труб и близлежащим кронштейнам. Фотографируйте изменение цвета, а не судите по одному лишь цвету о прохождении или непрохождении чехлом проверки.

Если повреждение обнажает армирующую конструкцию или может распространиться на нее, выведите сборку из эксплуатации для оценки. Аккуратный на вид чехол не позволяет определить состояние скрытых слоев.

Швы и точки крепления

Осмотрите строчку по краям, застежкам и точкам крепления. Обратите внимание на порванные нити, разошедшиеся швы, оторванные язычки крепления и любые следы предыдущего ремонта. Не отмахивайтесь от повреждения в месте крепления как от косметического дефекта.

Сравните сборку с исходной документацией. Дополнительные отверстия, перемещенные ремни или перешитая застежка требуют проверки; их нельзя считать эквивалентными исходной конструкции без подтверждающих доказательств.

Ремни, застежки и крепежные элементы

Проверьте компоненты, поставляемые с данным конкретным чехлом. В зависимости от конструкции они могут включать ремни, пряжки или другие крепежные элементы. Ищите порезы, деформации, отсутствие деталей и признаки проскальзывания застежки.

Используйте указанное расположение вместо добавления самодельных стяжек для компенсации плохой подгонки. Если разрешена замена крепежа, получите правильный компонент и инструкции по установке. Замена крепежного элемента не устраняет повреждения окружающего места крепления.

Покрытие и следы контакта

Сравните установленное положение с утвержденной информацией по установке. Проверьте на наличие смещения, скомканного материала и новых следов трения. Проверьте любые изменения корпуса, трубопроводов или кронштейнов, выполненные после первоначальной установки.

Не предполагайте, что термоизоляционный чехол остается подходящим после замены крышки компрессора просто потому, что застежку все еще можно зафиксировать. Подтвердите требуемое покрытие и схему фиксации для новой конфигурации.

Загрязнение и воздействие необычного тепла

Зафиксируйте загрязнение нефтью, топливом или химикатами и определите его источник. Выведите загрязненный мат из эксплуатации до тех пор, пока утечка не будет устранена и производитель не предоставит указания по дальнейшему использованию самого мата.

Не предполагайте, что очистка растворителем, мойка под давлением или сушка восстанавливают исходное состояние. Получите разрешенный метод очистки для конкретных материалов и сборки. Сообщайте об отверждении, видимых тепловых повреждениях или воздействии факторов вне задокументированных условий эксплуатации, вместо того чтобы присваивать не подтвержденный документально температурный класс.

Можно ли повторно использовать защитный мат Turbo Shatter Blanket после аварии?

Отказ компрессора требует проведения анализа инцидента, а не только плановой визуальной проверки.Выведите мат и его крепежные элементы из эксплуатации на время оценки последствий отказа. Зафиксируйте, ударялись ли осколки о мат и смещались ли корпус, точки крепления или соседние компоненты.

Сфотографируйте узел перед его очисткой или изменением, если это можно сделать безопасно. Сохраните идентификационные данные и сервисные записи. Не устанавливайте его повторно только потому, что ни один фрагмент не прошел через видимую внешнюю крышку.

Следуйте задокументированному процессу производителя для оценки и принятия решения. Если узел забракован или нет достаточных оснований для разрешения его повторного использования, замените его. Не используйте работу двигателя в качестве проверки сомнительного мата.

Для ремонта и модификаций требуется нечто большее, чем просто аналогичный материал

Заплата из термостойкого материала не является доказательством того, что исходная конструкция защитной оболочки была восстановлена. То же предостережение относится к клейкой ленте, заменяющим ремням и местным перешитым швам.

Согласовывайте предполагаемый ремонт с первоначальным производителем. Уточните, разрешен ли ремонт, какая процедура применяется и требуются ли дополнительные проверки или испытания. Сменный чехол или крепежный элемент не должны описываться как восстанавливающие характеристики защитной оболочки без соответствующих доказательств.

Для сменной конструкции подтвердите материал изготовления и схему монтажа, а также готовые размеры. Внешнее сходство не является гарантией сопоставимости характеристик.

Сколько служит термоизоляция для турбины?

Не существует какого-то одного показателя срока службы, который можно было бы применить к любому термочехлу для турбины. Руководствуйтесь инструкциями, поставляемыми с изделием, а также любыми требованиями к проверке, повторной сертификации или участию в соревнованиях, которые применимы к предполагаемому использованию.

Планируемые даты проверок следует отличать от решений, принимаемых на основе фактического состояния. Одеяло может потребовать внимания до следующей запланированной инспекции из-за повреждений, загрязнения или инцидента. И наоборот, дата инспекции сама по себе не означает, что каждое одеяло должно быть списано в одном и том же возрасте.

Полезный формуляр учета содержит информацию об одеяле, конфигурации, дате осмотра, выявленных недостатках, предпринятых мерах и ответственном лице. Зафиксируйте ответ производителя, когда узел был отправлен на экспертизу.

Закажите замену, устраняющую причину демонтажа

Для сменного защитного термочехла турбины,

Отправьте чертеж или размеры текущего корпуса компрессора, фотографии монтажа и причину замены. Укажите требуемую схему фиксации, любые изменения в соседних компонентах, предполагаемое применение и необходимое количество.

Если повреждение было вызвано трением, определите точку контакта перед утверждением аналогичной установки. Если устанавливается другой корпус, проверьте посадку как для новой конфигурации, а не предполагайте, что предыдущий шаблон подойдет.

BSTFLEX принимает запросы на изготовление защитных термочехлов для турбин по индивидуальным размерам и конструкциям для конкретных проектов. Для повторных заказов укажите предыдущий заказ или номер ревизии чертежа и все изменения. Требуемые подтверждения характеристик и допуск к соревнованиям должны быть подтверждены для конкретной конфигурации перед покупкой.

Разделяйте функции локализации и теплоизоляции

Изоляционный кожух со стороны турбины не заменяет защитный чехол компрессора. Когда проект также требует управления теплом, ознакомьтесь с ассортиментом защитных термоэкранов турбины BSTFLEX как с отдельной частью спецификации.

Существующее сравнение защитного чехла турбины и термочехла турбины объясняет это различие. Не переносите температурный рейтинг, инструкции по очистке или межсервисный интервал теплового чехла на изделие для локализации.

Обсудите требования к замене или поставке по индивидуальному заказу

Для получения поддержки в подборе отправьте в BSTFLEX информацию о корпусе вашего компрессора и требования к чехлу. Приложите фотографии установленного положения, необходимое количество и любую документацию, необходимую для технического утверждения.

Для существующего чехла от другого производителя получите его эксплуатационный статус у этого производителя. Коммерческое предложение на новое изделие BSTFLEX является отдельным процессом; оно не утверждает и не ресертифицирует использованный узел.

Часто задаваемые вопросы

Когда следует заменять защитный термочехол турбины?

Выведите его из эксплуатации при наличии признаков удара осколком, разрыва армирования, повреждения точек крепления или крепежной фурнитуры. Следуйте указаниям производителя: замените узел при его отбраковке или когда его состояние не может быть достоверно установлено.

Можно ли повторно использовать защитный чехол турбины после ее поломки?

Не устанавливайте его заново только потому, что снаружи он выглядит неповрежденным. Зафиксируйте отказ и получите оценку производителя. Чехол, подвергшийся воздействию удара осколков, должен оставаться выведенным из эксплуатации, если задокументированная процедура не разрешает его повторное использование.

Можно ли стирать загрязненный маслом защитный термочехол турбины?

Не предполагайте, что стирка восстанавливает пригодность. Выявите и устраните утечку, затем получите инструкции по очистке или замене для конкретной конструкции чехла. Избегайте неразрешенных растворителей, методов стирки и температур сушки.

Существует ли универсальный интервал замены защитных термочехлов турбин?

Никакой единый интервал не должен применяться к каждому изделию. Используйте предоставленные инструкции по обслуживанию и любые применимые требования к осмотру, ресертификации или участию в соревнованиях. Повреждение или инцидент могут потребовать действий до запланированной даты осмотра.

Достаточно ли подобрать размер старого чехла при заказе замены?

Нет. Подтвердите геометрию корпуса компрессора, зону покрытия, схему фиксации и конструктивные требования. Искаженный или ранее модифицированный чехол не должен быть единственным ориентиром для образца замены.
