Конструкция обычно сочетает в себе основу из стеклоткани с отражающей алюминиевой внешней поверхностью. Слой стекловолокна обеспечивает гибкость и структурную поддержку, в то время как алюминизированная поверхность помогает уменьшить передачу лучистого тепла к защищаемой проводке.
Для автомобильных применений выбор правильного рукава требует большего, чем просто выбор температурного рейтинга. Инженерам также необходимо учитывать температуру источника тепла, зазор, диаметр жгута, размер разъема, последовательность установки, гибкость рукава, воздействие абразива и требуемую температуру защищаемого узла проводки.
BSTFLEX производит алюминизированные термозащитные рукава для автомобильных жгутов проводов, кабелей, шлангов и жидкостных магистралей в стандартном и индивидуальном исполнении.

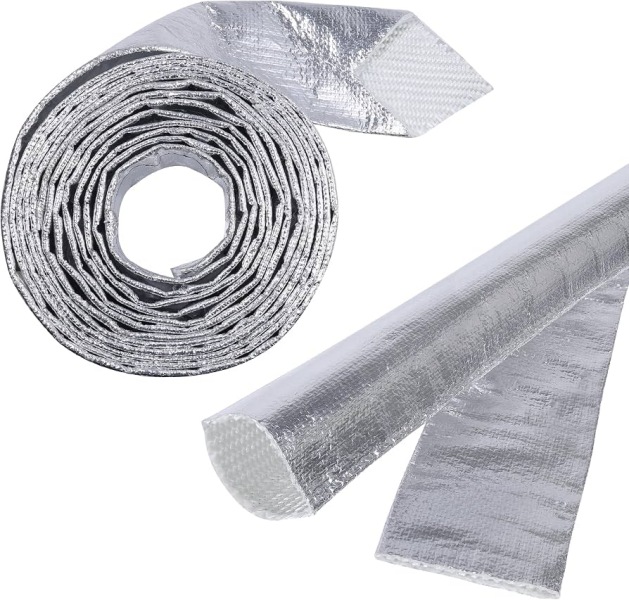

А алюминизированный рукав из стекловолокна — это гибкий рукав для тепловой защиты, изготовленный путем сочетания стеклоткани с отражающим внешним слоем на основе алюминия.
Рукав предназначен в первую очередь для снижения теплового воздействия, вызванного лучистой энергией. Горячий компонент выхлопной системы может передавать значительное тепло близлежащей проводке, даже если жгут не касается горячей поверхности. Отражающая внешняя сторона помогает ограничить количество лучистой энергии, поглощаемой рукавом, в то время как слой стекловолокна обеспечивает дополнительную теплоизоляцию и механическую поддержку.
В зависимости от требуемой конструкции, отражающая поверхность может использовать:
Основа из стекловолокна может быть плетеной, тканой, сшитой или включенной в многослойный композитный рукав.
Стекловолокно обычно используется в автомобильной теплозащите, поскольку оно может обеспечить гибкую текстильную структуру, выдерживая при этом температуры, которые повредили бы многие обычные полимерные материалы.
В алюминизированном рукаве слой стекловолокна выполняет несколько функций:
Конструкцию из стекловолокна не следует оценивать отдельно от алюминиевого слоя. Характеристики готового рукава зависят от всей системы в целом, включая отражающую поверхность, структуру стекловолокна, метод склеивания или соединения, конструкцию шва и установку.
Алюминиевая внешняя поверхность используется потому, что чистая отражающая металлическая поверхность может уменьшить поглощение лучистого тепла.
Это особенно полезно, когда жгут проводов расположен рядом с:
Защита от лучистого тепла отличается от изоляции при прямом контакте. Если рукав прижат к горячему компоненту выхлопной системы, кондуктивная теплопередача становится более важной. В этом случае одна только отражающая поверхность может не обеспечить достаточную защиту.
Автомобильная электропроводка особенно чувствительна к локальному тепловому воздействию, поскольку жгут содержит несколько материалов с различными температурными пределами.
Типичный жгут проводов может включать в себя:
Поэтому максимальная допустимая температура всего жгута может определяться одним из этих компонентов, а не самим токопроводящим жилой.
Алюминиевая термозащитная гильза для жгутов проводов используется для снижения тепловой нагрузки на эти материалы, сохраняя при этом гибкость жгута и возможность прокладки по требуемому маршруту в автомобиле.
Алюминированные гильзы из стекловолокна могут использоваться во многих местах системы терморегулирования автомобиля.
Типичные области применения включают:
Эта же технология отражающих гильз может применяться для шлангов и трубопроводов для жидкостей, где основной тепловой проблемой является лучистое тепло.
гильза из стекловолокна с алюминиевой фольгой обычно состоит из подложки из стекловолокна, объединенной с отражающей поверхностью на основе фольги.
Эта конструкция обеспечивает яркий металлический внешний вид, сохраняя гибкость текстильной гильзы под ним.
В готовом изделии может использоваться:
Правильная конструкция зависит от требуемого диаметра, гибкости, метода производства и условий конечного использования.
Не в каждом отражающем рукаве используется один и тот же металлический слой.
Конструкция из алюминиевой фольги использует тонкую металлическую фольгу, приклеенную или ламинированную к несущему текстилю. Алюминизированная пленка использует отражающую пленку с алюминиевым покрытием как часть внешней структуры.
При сравнении этих конструкций покупателям следует учитывать:
Выбранный материал должен соответствовать фактическим условиям эксплуатации, а не выбираться только по внешнему виду отражающей поверхности.
В современных моторных отсеках пространство часто ограничено. Громоздкий тепловой барьер может мешать кронштейнам, разъемам, соседним шлангам или движущимся компонентам.
Для таких применений может быть предпочтительнее относительно низкопрофильный отражающий рукав.
Низкопрофильный рукав может быть особенно полезен, когда:
Однако уменьшение толщины рукава также может снизить изоляционную способность. Поэтому конструкция должна балансировать между занимаемым пространством и требуемым снижением теплового воздействия.
Различные методы производства могут создавать различные профили рукавов.

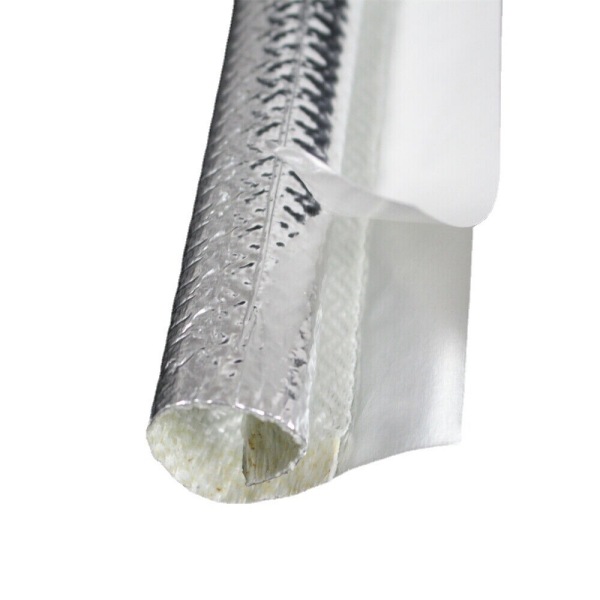

Трубчатый рукав обеспечивает круговое покрытие без продольного отверстия. Обычно он устанавливается до того, как будут установлены крупные разъемы.
Сшитый рукав может быть изготовлен из алюминизированной ткани, сформированной в трубку. Этот подход обеспечивает гибкость в диаметре, комбинации слоев и нестандартной геометрии.
Отражающий слой также может быть нанесен вокруг трубчатой основы из стекловолокна. Это может обеспечить гибкость и позволить комбинировать различные отражающие материалы с поддерживающим рукавом.

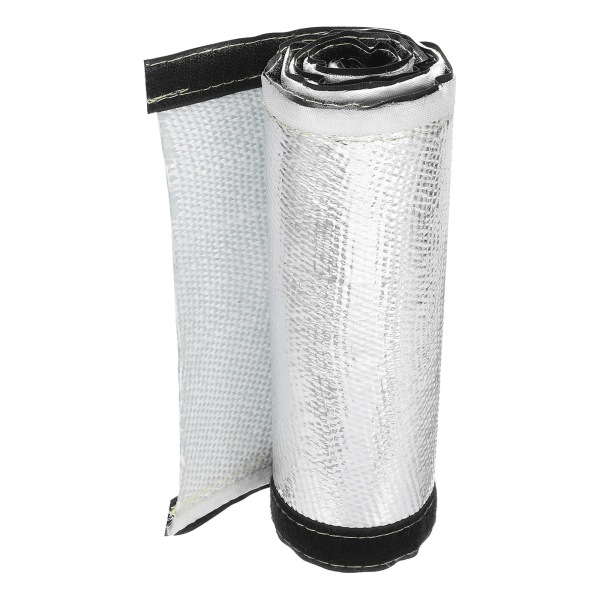

Для готовых жгутов проводов в рукаве могут использоваться застежки-липучки, кнопки или другая открывающаяся структура, чтобы жгут не нужно было продевать через рукав.
Для подробного сравнения см.Надвижные и оборачиваемые защитные рукава от нагрева для автомобильных жгутов проводов.
Диаметр рукава напрямую влияет на установку и конечную посадку.
Рукав должен быть достаточно большим, чтобы надеваться на защищаемый жгут без чрезмерного сжатия, но не настолько большим, чтобы он смещался с предназначенного места.
При выборе диаметра укажите:
Для надвижной рукавной оболочки размер разъема особенно важен, поскольку разъем может быть значительно больше пучка кабелей.
Распространенная проблема с подбором размера возникает, когда кабельный жгут имеет относительно небольшой диаметр пучка, но намного более крупные разъемы.
Например, основной корпус жгута может подходить для компактной оболочки, но концевой разъем может оказаться слишком большим, чтобы пройти сквозь нее.
Существует несколько возможных решений:
Правильное решение зависит от последовательности сборки и требуемой посадки в готовом виде.
Универсального значения зазора, подходящего для любой комбинации выхлопной системы и жгута, не существует.
Тепловые характеристики зависят от:
В целом имеющийся воздушный зазор между отражающей оболочкой и горячим компонентом следует рассматривать как часть теплового расчета.
Если при установке оболочка вынужденно вступает в прямой контакт с источником тепла, может потребоваться дополнительная теплоизоляция или другая конструкция экрана.
Источник тепла может нагреваться до нескольких сот градусов, в то время как защищаемый кабельный жгут должен оставаться при значительно более низкой температуре.
Вот почему в спецификации в идеале должны быть определены оба параметра:
Разница между этими значениями представляет собой задачу тепловой защиты, которую должна решать защитная оболочка.
Один только номинальный параметр материала оболочки не определяет итоговую температуру жгута.
Автомобильные жгуты редко прокладываются по идеально прямым линиям. Оболочке часто приходится повторять изгибы вокруг компонентов двигателя, корпусов трансмиссии и монтажных кронштейнов.
При оценке гибкости учитывайте:
Рукав должен обеспечивать эффективное покрытие на изгибе, не обнажая большие участки подлежащего стекловолокна или жгута.
Тепловая защита — не единственное требование при установке в автомобиле.
Жгут и рукав могут тереться о:
Повторяющиеся движения могут повредить плохо обработанные края ткани или отражающие слои.
Для областей применения с механическим движением покупателям следует оценить:
Рукава для электропроводки, установленные вокруг двигателей и трансмиссий, могут подвергаться воздействию масла, воды, охлаждающей жидкости, дорожных брызг или других автомобильных жидкостей.
Пригодность готового рукава зависит не только от стекловолокна и алюминия, но и от:
Для OEM-проектов требуемую стойкость к жидкостям следует включать в спецификацию, а не исходить из предположения, что все алюминизированные рукава обладают одинаковой стойкостью.
Проводка трансмиссии является особенно подходящим применением для отражающего стекловолоконного рукава, поскольку жгут может быть проложен рядом с выхлопной трубой или другими локальными источниками тепла.
Помимо тепловых характеристик, для рукава жгута трансмиссии может потребоваться:
Для получения более подробных рекомендаций по проектированию см.Теплозащитный рукав для жгута проводов трансмиссии: конструкция и тепловые требования.
Кабели датчиков могут быть особенно сложными для защиты, поскольку проводка часто должна подходить к компонентам, установленным непосредственно в выхлопной системе или рядом с ней.
Распространенные примеры включают:
Алюминизированный стекловолоконный рукав может защитить секцию кабеля, обеспечивая при этом достаточную гибкость для прокладки вокруг разъема и точки крепления.
Для таких сборок размеры разъема и длина защищаемого кабеля должны быть включены в запрос коммерческого предложения (RFQ).
Правильная посадка, как правило, не является ни чрезмерно плотной, ни чрезмерно свободной.
Слишком плотный рукав может:
Слишком свободный рукав может:
Для серийного производства OEM диаметр рукава и допуски должны соответствовать фактическому размерному диапазону жгута.
Длина нарезки особенно важна, когда рукав защищает только определенную часть жгута проводов.
Если рукав слишком короткий, часть секции, подверженной воздействию тепла, может остаться незащищенной. Если он слишком длинный, он может перекрывать разъемы, зажимы или другие крепежные элементы.
Производственные чертежи должны определять:
Нарезанные рукава на основе стекловолокна могут потребовать обработки концов в зависимости от конструкции и процесса сборки.
Возможные методы обработки включают:
Правильный метод зависит от структуры рукава, требуемой гибкости и производственных условий.
Эти две конструкции решают разные тепловые задачи.
Алюминизированный стекловолоконный рукав особенно полезен там, где важно отражение лучистого тепла.
Рукав из стекловолокна с силиконовым покрытием обычно выбирают в тех случаях, когда текстилю требуется эластомерное покрытие, а применение требует устойчивости к воздействию окружающей среды, прямого контакта или других механических характеристик.
Поэтому выбор должен основываться на фактическом механизме теплопередачи и рабочей среде, а не на рассмотрении этих двух материалов как взаимозаменяемых.
Кремнеземное волокно используется, когда требуется текстильная основа, выдерживающая более высокие температуры.
Алюминизированный стекловолоконный рукав может лучше подойти для многих автомобильных систем защиты от лучистого тепла, где приоритетами являются гибкость, низкий профиль и отражающая защита.
Кремнеземную конструкцию можно рассматривать, когда тепловая среда превышает практический диапазон обычных изделий на основе стекловолокна.
Полная структура рукава и требуемые условия испытаний должны определять окончательный выбор.
Обычный трубчатый рукав лучше всего работает вокруг относительно однородного жгута проводов или кабеля.
Если сборка включает в себя:
текстильный экран специальной формы может обеспечить лучшую посадку.
BSTFLEX также производит автомобильные алюминизированные стекловолоконные теплозащитные экраны специальной формы для геометрии компонентов, которые невозможно эффективно закрыть обычным прямым рукавом.
Защита автомобильных жгутов проводов часто требует индивидуальных размеров и производственных деталей.
BSTFLEX может разрабатывать рукава на основе:
Индивидуальные опции могут включать:
| Информация для RFQИнформация | Почему это важно |
|---|---|
| Внешний диаметр жгута | Определяет размер рукава |
| Защищенная длина | Определяет длину готового компонента |
| Размеры разъема | Определяет, возможна ли установка методом надевания |
| Тип источника тепла | Определяет тепловую среду |
| Температура источника тепла | Определяет степень теплового воздействия |
| Минимальный зазор | Важно для защиты от лучистого тепла |
| Максимальная температура жгута | Определяет требуемое снижение температуры |
| Метод установки | Определяет трубчатую или съемную конструкцию |
| Механические требования | Определяет потребности в стойкости к истиранию, гибкости и фиксации |
| Воздействие жидкостей | Помогает выбрать полную систему материалов |
| Годовой объем | Влияет на метод производства и оснастку |
| Требуемое тестирование | Определяет требования к валидации |
Практический процесс выбора начинается с пяти вопросов:
Как только эти условия станут известны, можно более точно подобрать материал рукава, диаметр, конструкцию стенки, способ закрытия и длину.
BSTFLEX производит светоотражающие изделия для тепловой защиты автомобильных жгутов проводов, кабелей, шлангов и трубопроводов для жидкостей. Доступные конструкции включают трубчатые алюминизированные рукава из стекловолокна, пришивные светоотражающие рукава, оберточные рукава, конструкции на липучках, рукава с защелками, самозакрывающиеся рукава и теплозащитные экраны по индивидуальному заказу.
Чтобы ознакомиться с полным ассортиментом светоотражающих рукавов, посетите категорию Алюминизированный теплозащитный рукав.
Для более широкого выбора материалов и конструкций см. Теплозащитные рукава для автомобильных жгутов проводов: материалы, конструкции и применение.
Для индивидуального проекта отправьте диаметр жгута, защищаемую длину, размеры разъемов, температуру источника тепла, зазор, требуемую температуру жгута, годовой объем и применимые спецификации заказчика. BSTFLEX может оценить применение и порекомендовать подходящую конструкцию рукава для прототипа и серийного производства.
Алюминизированный рукав из стекловолокна — это гибкий рукав для тепловой защиты, который сочетает в себе основу из стеклоткани и светоотражающую внешнюю поверхность из алюминия. Он обычно используется для снижения воздействия лучистого тепла на автомобильную проводку, кабели и шланги.
Да. Оно обычно используется там, где жгуты проводов проложены рядом с выпускными коллекторами, турбокомпрессорами, каталитическими нейтрализаторами, трансмиссиями или другими источниками лучистого тепла.
Оба термина могут описывать светоотражающую теплозащиту на основе стекловолокна, но внешний светоотражающий слой может иметь разную конструкцию, например, алюминиевую фольгу, алюминизированную пленку или алюминизированную ткань. Следует изучить полную спецификацию материала, а не полагаться только на название продукта.
Светоотражающий алюминизированный рукав в первую очередь полезен для защиты от лучистого тепла. Если рукав непосредственно контактирует с очень горячей поверхностью, кондуктивный теплообмен становится более значимым, и может потребоваться дополнительная изоляция или другое защитное решение.
Измерьте нормальный и максимальный внешний диаметр жгута проводов и учтите размер разъема, точки разветвления и метод установки. Рукав должен плотно прилегать без чрезмерного сжатия, оставаясь зафиксированным вокруг защищаемого участка.
Да, если используется оберточная конструкция, конструкция на липучках, с защелками или самозакрывающаяся. Обычный трубчатый рукав, как правило, необходимо устанавливать до установки крупных разъемов.
Да. BSTFLEX может производить рукава нарезанной длины и компоненты по индивидуальному заказу в соответствии с чертежами, размерами или образцами.
Да. Многослойные конструкции могут сочетать светоотражающую внешнюю поверхность с дополнительными текстильными или изоляционными слоями там, где требуется большая теплоизоляция.
Отправьте диаметр жгута, защищаемую длину, размеры разъемов, температуру источника тепла, минимальный зазор, максимально допустимую температуру жгута, метод установки, требуемые спецификации испытаний и предполагаемое годовое количество.
