Установка расширяющегося набивочного материала для выхлопных систем включает две отдельные задачи: размещение указанного объема волокнистого материала до закрытия глушителя и подтверждение того, что материал расширяется должным образом во время первоначального нагрева.Лист, который аккуратно облегает сердечник, прошел проверку сборки, но не полноценное эксплуатационное испытание.

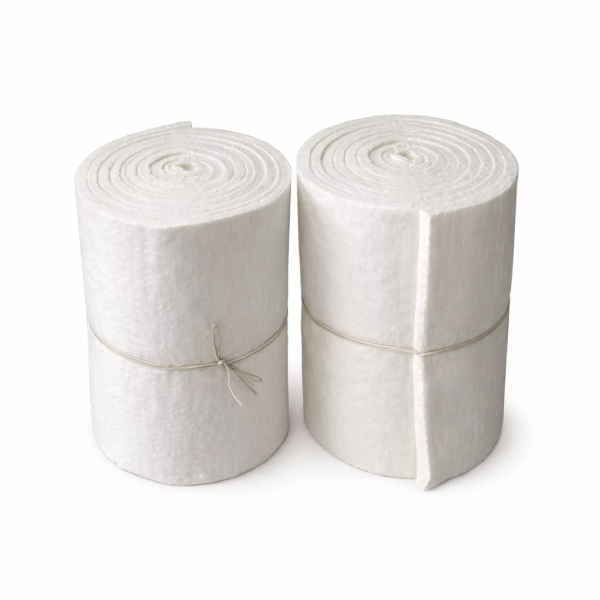

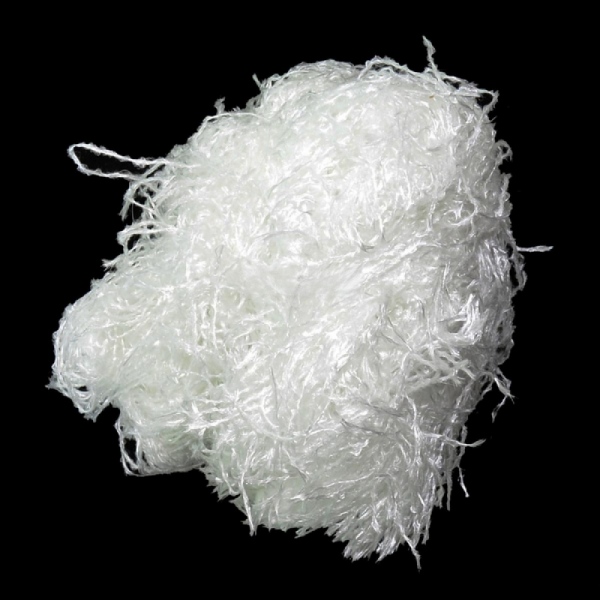

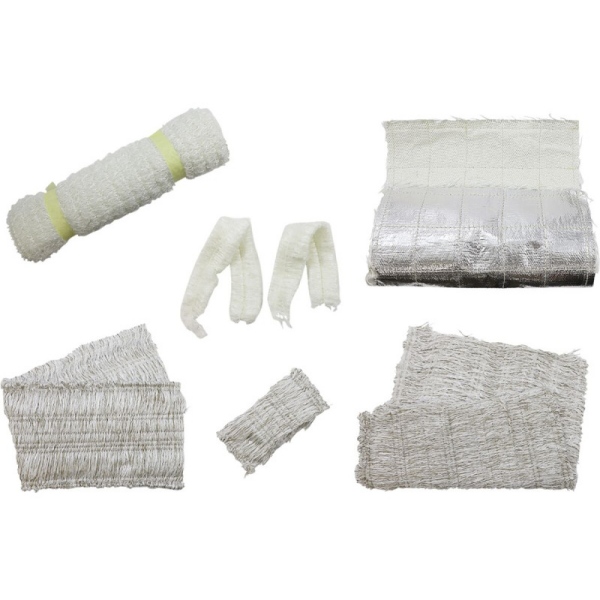

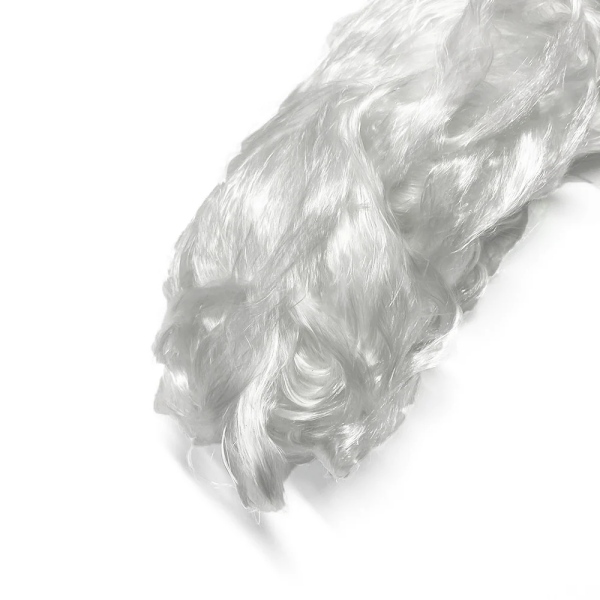

BSTFLEX Набивочный лист для глушителя выхлопной системысодержит спрессованную текстурированную непрерывную стекловолоконную нить, удерживаемую прошивкой с низкой температурой плавления. Компактная форма облегчает обращение; прошивка обеспечивает временную фиксацию, которая высвобождается при нагревании.
Это руководство содержит рабочий процесс планирования установки для подходящих глушителей поглощающего типа с возможностью замены набивки и сборок OEM. Используйте инструкции, прилагаемые к конкретному листу и выхлопной системе, для определения размеров, количества набивки, деталей крепления и условий нагрева. Это не процедура для вскрытия герметичного глушителя или изменения его внутренней конструкции.

Работайте с остывшей выхлопной системой и предотвратите случайный запуск двигателя или работу оборудования. Перед удалением старой набивки зафиксируйте положение сердечника, концевых фитингов, металлических вкладышей и удерживающих компонентов. Фотографии полезны, когда набивка скрывает слой, который необходимо установить обратно.
Проверьте открытую сборку на наличие ослабленных соединений, деформированных деталей, поврежденных перфораций и кромок, которые могут зацепить сменный лист. Устраните любые повреждения, используя инструкции по обслуживанию от производителя выхлопной системы. Не изменяйте перфорацию и не удаляйте внутренние детали только для того, чтобы облегчить установку сменного материала.
Работайте со стекловолокном в подходящих перчатках, защитной одежде и средствах защиты глаз, а также контролируйте уровень пыли в соответствии с паспортом безопасности материала и оценкой рабочего места. Собирайте обрезки, не допуская разлета волокон. Следуйте процедуре очистки и утилизации, принятой на объекте для использованной набивки, которая может содержать эксплуатационные отложения.

Частый вопрос при установке расширяющегося набивочного материала для выхлопных систем заключается в том, нужно ли сначала удалять видимую нить. Для описанной здесь спрессованной прошитой конструкции не удаляйте нить в качестве подготовительного этапа, если это прямо не требуется в инструкциях поставщика.
Отличайте упаковочные стяжки от встроенной прошивки. Упаковку, возможно, потребуется удалить, в то время как стежки являются частью структуры поставляемого листа. Если их роль неясна, проясните это перед резкой или обертыванием.
Также избегайте добавления сменной прошивки с использованием неспецифицированной нити. Повторное сшивание поврежденного куска может изменить характеристики фиксации, которые подлежат оценке. Отложите поврежденный материал в сторону и согласуйте решение с поставщиком, вместо того чтобы создавать незадокументированные изменения на сборочной линии.
Основной механизм объясняется в разделе как стекловолоконные листы, высвобождающиеся при нагреве, заполняют глушитель. Установка должна сохранять этот предполагаемый принцип работы, а не нарушать его до сборки.

Отметьте на схеме раскроя осевой охват и размер, необходимый для обертывания вокруг сердечника. При обычном способе обертывания ширина листа соответствует эффективной длине набивки глушителя. Подтвердите ориентацию для поставляемой конструкции, вместо того чтобы предполагать, что кусок можно повернуть без проверки.
Режьте подходящими инструментами, используя согласованный шаблон. Избегайте разрывания материала для разделения куска или его растяжения для достижения концевого фитинга. Осмотрите обрезанные края и оставшуюся прошивку перед перемещением куска на сборочный пост.
Проверьте указанный объем набивки после резки. Используйте согласованную весовую базу, отличая сухое стекловолокно от готового прошитого листа. Держите обрезки отдельно, чтобы их вес не учитывался как установленный материал.
Для расчетов размеров и количества используйте руководство по определению размеров и веса набивки расширяющегося набивочного материала для выхлопных систем. После того как обрезанный кусок одобрен, установка должна воспроизводить эту схему, а не пересчитывать объем на глаз.
Используйте указанное количество волокна и схему обертывания, а не правило «как можно плотнее». Стремитесь к созданию поддерживаемой, равномерной сборки, которую можно вставить и закрыть, не изменяя согласованный объем материала и не повреждая лист.
Поддерживайте сердечник при размещении материала. Работайте вдоль длины набивки, чтобы лист оставался выровненным, вместо того чтобы натягивать один конец сильнее, чтобы выровнять другой. Проверьте шов или перекрытие по всей длине, а не только на конце, видимом оператору.
Избегайте скручивания листа в жгут или стягивания его в узкие полосы. И наоборот, не удаляйте волокно для создания произвольного зазора в предположении, что расширение компенсирует недостающее количество. Первоначальное расположение и окончательное требование к набивке должны быть указаны в одной спецификации установки.
Для смещенного сердечника или корпуса сложной формы следуйте схеме для каждой зоны набивки. Не концентрируйте весь лист на самой доступной стороне в предположении, что тепло перераспределит его через все внутренние препятствия.

Временное вспомогательное средство удерживает сборку во время вставки. Постоянный удерживающий компонент остается в глушителе. Ни то, ни другое не следует выбирать просто потому, что материал оказался под рукой на верстаке.
Если указаны лента, стяжки или клей, определите их тип, положение, количество и то, удаляются ли они, высвобождаются или остаются. Не заменяйте постоянное высокотемпературное крепление временным фиксатором без проверки итоговой конструкции.
Тот же принцип применяется к металлическому слою со стороны сердечника или набивочной сетке. Сохраняйте расположение, требуемое чертежом выхлопной системы, если только измененная сборка не была утверждена. Выбор расширяющегося листа сам по себе не дает права на удаление другого слоя.
Для производственных инструкций размеченная фотография, показывающая каждое разрешенное крепление, полезнее, чем общее примечание «закрепить набивку». Это также дает общую базу для поступающих сменных деталей и обучения операторов.

Протестируйте набитый сердечник по фактическому маршруту вставки. Следите за тем, чтобы передняя кромка не цеплялась, лист не сползал вдоль трубы и перекрытие не загибалось. Зафиксируйте места возникновения сопротивления, вместо того чтобы использовать финальные крепежные элементы для принудительного закрытия при необъяснимых проблемах с посадкой.
Если сборка не подходит, сравните размеры сердечника и вкладыша, ориентацию листа, перекрытие и указанный объем набивки. Устраните причину. Случайная подрезка может позволить закрыть корпус, но при этом создать иную спецификацию набивки.
| Проверка перед закрытием | Принять в соответствии с | Остановить и проверить, если |
|---|---|---|
| Материал и количество | Правильная маркировка материала, схема раскроя и согласованные пределы веса. | Обрезки смешаны с наполнителем или материал невозможно идентифицировать. |
| Осевое размещение | Указанное покрытие, торцевые зазоры и отдельные зоны заполнения. | Лист сместился, завернулся или оставил непредусмотренный участок незакрытым. |
| Нити и фиксаторы | Поставляемая прошивка и задокументированные приспособления для сборки. | Добавлена дополнительная обвязка или поврежденная прошивка была отремонтирована без проверки. |
| Вставка и закрытие | Определенный метод установки без необъяснимых изменений в набивке. | Закрытие корпуса требует незапланированного усилия или удаления волокна. |
| Внутренние компоненты | Сердечник по чертежу, вкладыши, фиксаторы и свободный проход для газа. | Компонент отсутствует или набивка выступает в пространство, предназначенное для потока газа. |
Полная фиксация и герметизация в соответствии с инструкциями производителя выхлопной системы. Сохраняйте все необходимые искрогасящие или связанные с выбросами компоненты; набивочный материал и фиксаторы набивки не являются их заменителями.
Саморасширяющаяся набивка глушителя не поставляется с универсальными настройками времени холостого хода или оборотов двигателя.Установите процедуру кондиционирования для конкретного материала и глушителя перед испытанием, включая соответствующее место измерения, условия воздействия и меры по охлаждению.
Температура, необходимая для снятия фиксации, является отдельной спецификацией, отличной от предела длительной эксплуатации волокна. Не используйте рекламу максимальной температуры в качестве целевого показателя нагрева. Аналогично, температура внешней оболочки сама по себе не определяет тепловую историю каждой части наполнителя.
Нагревайте готовую сборку только предписанным методом. Не используйте горелку на незакрепленном листе и не импровизируйте с выжиганием на верстаке. Следуйте процедуре горячих испытаний предприятия, обеспечьте эффективную вытяжку выхлопных газов и держите персонал подальше от горячих поверхностей и движущегося оборудования.
Изменение запаха, видимый дым или другой звук выхлопа не являются критериями приемки для выпуска. Относитесь к неожиданному поведению в соответствии с процедурой испытаний и исследуйте его, а не считайте нормальным только потому, что набивка новая.
В процессе разработки определите, как будет проверяться выпущенный наполнитель. Назначенный контрольный образец можно вскрыть после безопасного охлаждения или использовать другой согласованный метод для оценки интересующих областей. Спланируйте это до начала испытаний, чтобы наблюдение не зависело от импровизированной проверки.
Сравните область, прилегающую к сердечнику, торцы, перехлесты и любые более широкие карманы с предполагаемым распределением. Зафиксируйте ограниченные области и постоянные зазоры. Полностью выглядящее отверстие с одного конца не является доказательством того, что вся камера имеет требуемое покрытие.
Для серийного производства согласуйте, какие контроли должны записываться для каждой детали или партии, а какие проверки относятся к плану валидации или отбора проб. Это может включать идентификацию материала, вес раскроенной детали, подтверждение компоновки и записи о кондиционировании. Не предполагайте, что каждый готовый глушитель должен быть вскрыт для проверки.
Оцените акустические характеристики и удержание с помощью согласованных тестов программы. Успешная установка необходима, но сама по себе она не гарантирует определенного снижения шума, межсервисного интервала или нормативного результата.
Для повторяемой установки листа набивки выхлопной системы, подготовьте краткую инструкцию, связанную с материалом и редакцией чертежа. Включите ориентацию при резке, весовую норму, начальное положение, расположение швов, допустимые фиксаторы и метод закрытия.
Практический фотоотчет показывает подготовленный сердечник, обернутый компонент перед вставкой и готовую холодную сборку. Добавьте отчет об испытательной проверке отдельно, а не представляйте производственную фотографию в качестве доказательства распределения после нагрева.
Отметьте любую специальную обработку ступенчатых корпусов, торцевых пространств или нескольких зон набивки. Там, где лист требует повторной регулировки на станции, пересмотрите поставляемые размеры или маршрут сборки, прежде чем принимать эту регулировку как нормальную работу.
Проекты, все еще выбирающие между форматами материалов, могут использовать сравнение расширяющейся набивки выхлопной системы и процессов производства с использованием сыпучего наполнителя. Четко определенный метод установки должен следовать выбранному процессу, а не компенсировать неподходящий.
Только в том случае, если для данной конструкции определены метод резки и конечное количество. Для серийной сборки предпочтительнее использовать контролируемый шаблон резки, чем обрезку «на глаз» после оборачивания. Проверяйте оставшийся объем волокна и прошивку при каждом изменении конечного изделия.
Не считайте обычную ленту универсально подходящей. Используйте указанное вспомогательное средство для сборки и размещения или запросите разъяснения, если они не определены. Выбор должен учитывать как начальную обработку, так и предполагаемое высвобождение материала.
Не предполагайте, что высвобожденный лист можно использовать как новый сжатый компонент. Проверьте его состояние и рекомендации производителя выхлопной системы по замене. Спецификация сборки для нового изделия не должна автоматически использоваться для одобрения повторно используемого материала.
Запишите идентификационные данные материала, установленное количество, схему раскроя, добавленные фиксаторы, условия нагрева и расположение зазора. Это поможет выявить возможные проблемы с количеством, размещением или высвобождением. Не делайте выводы о причине, основываясь только на слове «расширяющийся» на упаковке.
Для запроса по расширяющемуся набивочному листу для глушителя от BSTFLEX отправьте поперечное сечение глушителя, размеры сердечника и корпуса, эффективную длину набивки и предполагаемый метод вставки. Укажите существующую спецификацию материала и вес наполнителя, количество образцов и ожидаемый объем производства.
Если проблема заключается в установке, особенно полезны фотографии холодной пробы и описание проблемы с зацеплением, смещением или закрытием. Укажите, нужен ли вам материал для резки на месте или вы хотите обсудить поставку нарезанных компонентов для повторной сборки.
