Надвижные и оборачиваемые термозащитные рукава для автомобильных жгутов проводов

Термостойкий материал — это лишь одна часть системы тепловой защиты автомобильного жгута проводов. Рукав также должен быть удобным для установки на сам жгут.

Простой трубчатый рукав может быть идеальным вариантом, когда жгут еще собирается, но его установка может стать затруднительной или невозможной после монтажа крупных разъемов, точек разветвления, зажимов и клемм. В таких ситуациях оборачиваемый термозащитный рукав, конструкция на липучке, защелкивающееся или самозакрывающееся исполнение могут стать более практичным решением.

Выбор между надвижной и оборачиваемой конструкцией зависит от последовательности сборки жгута, геометрии разъемов, требований к обслуживанию, объема производства и тепловых условий.

BSTFLEX производит различные алюминизированные термозащитные рукава для автомобильных жгутов проводов, шлангов, кабелей и трубопроводов, включая трубчатые и разъемные конструкции.

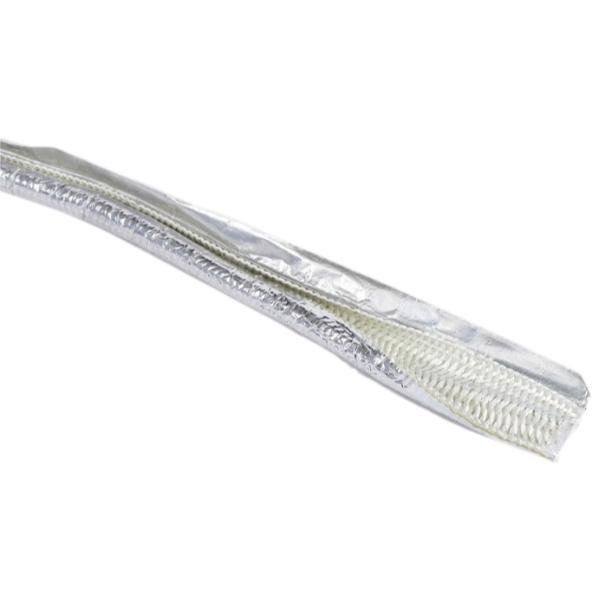

hook and loop heat sleeve

Что такое надвижной термозащитный рукав?

Надвижной термозащитный рукав — это сплошной трубчатый рукав, который устанавливается путем продевания жгута проводов, кабеля или шланга внутрь рукава.

Эта конструкция, как правило, является самым простым вариантом, когда защитный рукав можно установить до полной сборки жгута.

Типичные надвижные конструкции включают:

  • Плетеный алюминизированный стекловолоконный рукав
  • Трубчатый стекловолоконный терморукав
  • Сшивной трубчатый отражающий рукав
  • Многослойный терморукав
  • Гибкий высокотемпературный текстильный рукав

Надвижные конструкции обычно обеспечивают непрерывное покрытие вокруг защищаемого компонента без открытого шва или внешней системы закрытия.


Когда надвижной рукав является лучшим выбором?

Надвижной рукав обычно предпочтительнее, когда последовательность производства жгута позволяет установить его до монтажа крупных разъемов или клемм.

Типичные условия включают:

  • Производство новых жгутов проводов для OEM
  • Прямая или относительно простая геометрия жгута
  • Небольшие клеммы, которые могут пройти сквозь рукав
  • Длинные непрерывные участки, требующие тепловой защиты
  • Применения, где важен минимальный внешний диаметр
  • Применения, где не требуется разъемное закрытие

Для крупносерийного производства трубчатая конструкция также может упростить спецификацию материалов, поскольку отсутствуют дополнительные полоски-липучки, защелки или перекрывающиеся элементы закрытия.

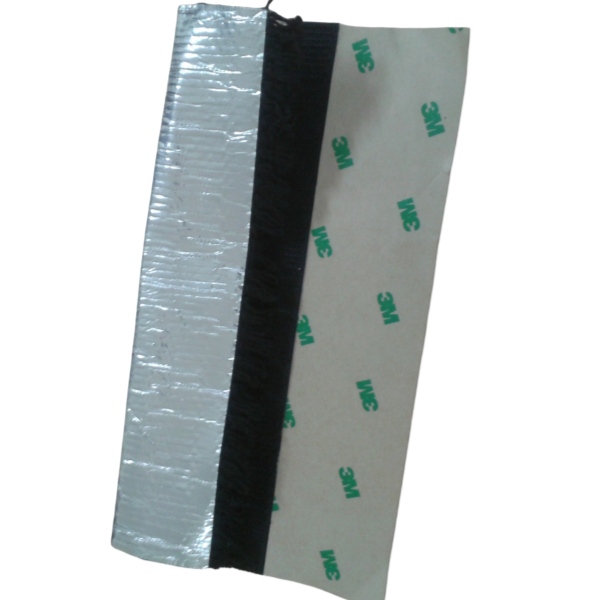

hook and loop heat sleeve

Преимущества надвижных терморукавов

Непрерывное покрытие по окружности

Трубчатый рукав непрерывно окружает жгут. Нет открытого шва, который нужно ориентировать в сторону от источника тепла.

Компактный внешний диаметр

Без застежек-липучек или перекрывающихся краев надвижной рукав часто позволяет сохранить относительно компактный профиль готового изделия.

Простая конструкция

Отсутствие системы закрытия может уменьшить количество компонентов и сборочных элементов в готовом изделии.

Хорошо подходит для производства новых жгутов

Когда тепловая защита планируется на этапе проектирования жгута, трубчатый рукав можно интегрировать в стандартный процесс сборки.


Ограничения надвижных рукавов

Самым большим ограничением является установка.

Если жгут проводов уже имеет разъемы, литые клеммы, монтажные зажимы или крупные точки разветвления, эти компоненты могут не пройти сквозь рукав.

Трубчатый рукав также может быть неудобен, если защищаемый участок находится посередине существующего жгута, а сам жгут невозможно отсоединить.

В таких случаях увеличение диаметра рукава настолько, чтобы он прошел через разъемы, может привести к чрезмерно свободной посадке вокруг обычного пучка кабелей.

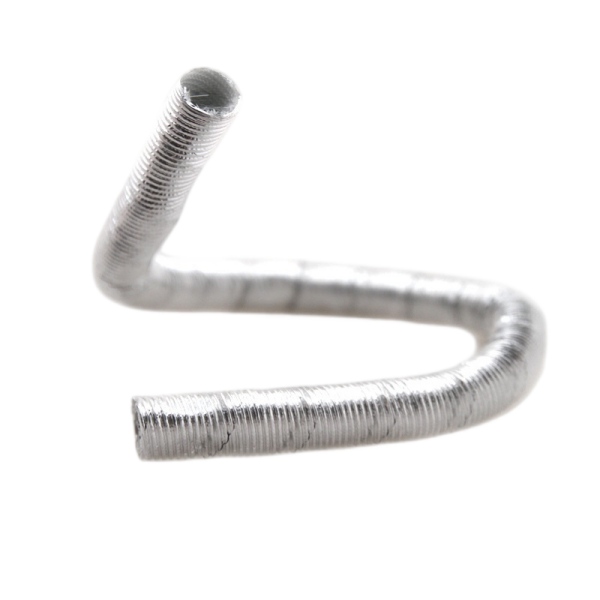

hook and loop heat sleeve

Что такое оборачиваемый термозащитный рукав?

Оборачиваемый рукав устанавливается путем раскрытия рукава, размещения его вокруг жгута проводов или шланга и последующего закрытия вдоль продольного шва.

Это позволяет установить тепловой экран на уже собранный компонент без необходимости протаскивания разъемов через трубку.

В оборачиваемых конструкциях могут использоваться:

  • Застежка-липучка
  • Кнопочные застежки
  • Перекрывающиеся самозакрывающиеся края
  • Механические зажимы
  • Специальные пришивные застежки

Эти конструкции особенно полезны для модернизации, готовых жгутов проводов и узлов транспортных средств, требующих доступа для будущего обслуживания.


Когда оборачиваемый терморукав является лучшим выбором?

Оборачиваемую конструкцию следует рассматривать, когда:

  • На жгуте уже установлены крупные разъемы
  • Жгут проводов невозможно отсоединить
  • Защищаемый участок расположен между фиксированными разъемами
  • Термозащиту необходимо добавить во время обслуживания транспортного средства
  • Рукав может потребоваться снять для осмотра
  • Жгут содержит несколько точек разветвления
  • Время установки важнее, чем минимальный диаметр рукава

Для таких применений съемный рукав может значительно упростить установку по сравнению с разборкой электрической системы.


Термозащитные рукава на застежке-липучке

Рукав на застежке-липучке — одна из самых распространенных конструкций съемной термозащиты.

Рукав открывается по всей длине, оборачивается вокруг жгута проводов и фиксируется высокотемпературной застежкой-липучкой.

Этот тип конструкции полезен, когда:

  • Разъемы невозможно снять
  • Жгут может потребовать будущего обслуживания
  • Защищаемый компонент имеет относительно постоянный диаметр
  • Требуется быстрая установка
  • Необходима модернизация термозащиты

BSTFLEX предлагает Алюминизированный рукав Heat Shroud с застежкой-липучкой для проводов, кабелей и шлангов, подвергающихся воздействию лучистого тепла.


Термозащитные рукава на кнопочной застежке

Кнопочные застежки обеспечивают четкое механическое закрытие, что может быть полезно при повторяющихся OEM-установках.

По сравнению со швом на липучке, кнопки создают фиксированные точки закрытия вдоль рукава.

Этот тип конструкции может быть уместен, когда:

  • Рукав необходимо открывать и устанавливать повторно
  • Клиенту требуется определенное место закрытия
  • Геометрия рукава должна оставаться неизменной
  • Механическая фиксация важна

Расстояние и количество защелок должны соответствовать длине рукава, диаметру и требуемой прочности шва.

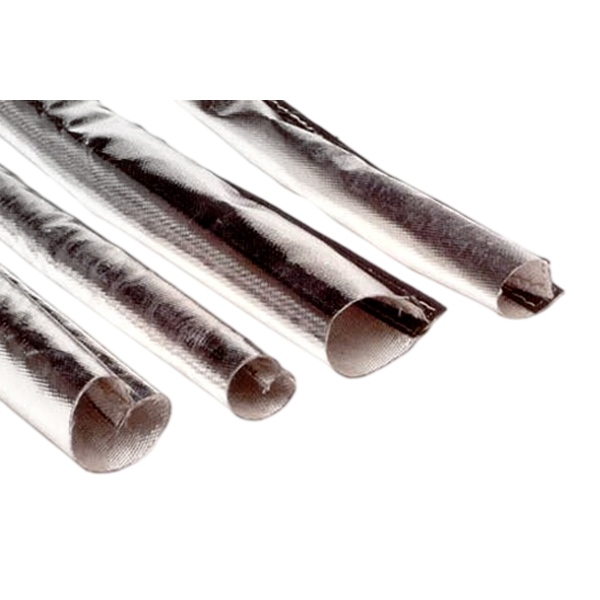

wrap around heat sleeve

Самозакрывающиеся термозащитные рукава

Самозакрывающийся рукав использует перекрывающиеся края или предварительно сформированную структуру, которая естественным образом закрывается вокруг жгута после установки.

Установщик открывает рукав, помещает внутрь пучок кабелей и позволяет рукаву обхватить компонент.

Это может сократить количество этапов установки, поскольку не требуется закреплять отдельные ленты-липучки или отдельные защелки.

Самозакрывающаяся конструкция может подойти для:

  • Автомобильных жгутов проводов
  • Пучков кабелей датчиков
  • Электрических кабелей
  • Небольших шлангов и линий для жидкостей
  • Сборочных линий, требующих быстрой установки рукавов


Сравнение надеваемых и оборачиваемых терморукавов

Фактор конструкции Надеваемый рукав Оборачиваемый рукав
Время установки Лучше всего до установки разъемов Может быть установлен после сборки жгута
Крупные разъемы Могут препятствовать установке Обычно не является проблемой
Модернизация Ограниченно Очень подходит
Непрерывное покрытие Да Включает продольное закрытие
Внешний диаметр Обычно более компактный Может быть больше в месте закрытия
Доступ для обслуживания Обычнотребует снятия рукава с конца Часто может быть открыт локально
Скорость сборки Быстро, если интегрировано в производство жгутов Быстро для готовых жгутов
Компоненты застежки Обычно отсутствуют Застежка-липучка, кнопки или самозакрывающаяся конструкция
Сложная геометрия жгута Более сложный Более адаптируемый


Влияет ли застежка на тепловые характеристики?

Да, конструкция застежки может влиять на общую систему тепловой защиты.

Трубчатый рукав обеспечивает непрерывное покрытие по окружности, в то время как оборачиваемая конструкция имеет продольный шов. Поэтому положение шва следует учитывать относительно источника тепла.

По возможности застежка не должна создавать ненужное отверстие, обращенное непосредственно к источнику интенсивного лучистого тепла.

Ширина нахлеста, стабильность застежки и плотность прилегания рукава могут влиять на то, насколько хорошо защитный слой удерживается вокруг жгута.


Ориентация по отношению к источнику тепла

Для алюминизированного отражающего рукава отражающая поверхность должна оставаться обращенной к внешнему источнику лучистого тепла.

При установке следует избегать:

  • Загибания отражающего слоя внутрь
  • Оставления больших незакрытых зазоров
  • Расположения шва в сторону источника тепла
  • Излишнего прижатия рукава к горячей поверхности
  • Установки рукава там, где вибрация может сместить его из защищаемой зоны

Правильное положение при установке может быть так же важно, как и технические характеристики материала.


Воздушный зазор и защита от лучистого тепла

Отражающая тепловая защита работает иначе, чем толстая изоляция.

Алюминизированная поверхность особенно полезна для снижения воздействия лучистого тепла. Там, где это позволяет установка, поддержание расстояния между источником тепла, рукавом и защищаемым жгутом может улучшить общую тепловую схему.

Если рукав прижат непосредственно к очень горячему компоненту, кондуктивный теплообмен становится более значимым, и для такого применения может потребоваться другая или дополнительная система изоляции.


Диаметр жгута проводов и подбор размера рукава

Как для надеваемых, так и для оборачиваемых рукавов необходимы соответствующие допуски по размерам.

При выборе следует учитывать:

  • Нормальный наружный диаметр жгута
  • Максимальный диаметр пучка
  • Толщина локального ответвления
  • Размеры разъема
  • Требуемый радиус изгиба
  • Допуск жгута

Слишком тугой рукав может ограничить подвижность жгута и затруднить сборку.

Слишком свободный рукав может сместиться, помешать соседним компонентам или подвергнуть часть проводки воздействию тепла.

Как размер разъема влияет на выбор рукава

Геометрия разъема — один из самых быстрых способов определить, практична ли надеваемая конструкция.

Например, жгут может иметь нормальный диаметр пучка 18 мм, но корпус разъема — 45 мм. Трубчатый рукав, рассчитанный на жгут 18 мм, не пройдет через разъем, в то время как рукав, рассчитанный на разъем, может оказаться излишне большим на остальной части жгута.

В этом случае оборачиваемая конструкция обычно обеспечивает более контролируемую посадку.


Точки разветвления и выводы

Жгуты проводов часто разделяются на две или более ветви.

Стандартная трубчатая оболочка может защитить основной ствол, но в точке разветвления может потребоваться:

  • Отдельные оболочки для ветвей
  • Индивидуальный вырез
  • Перекрывающиеся защитные секции
  • Сшитый на заказ экран
  • Фасонный тепловой барьер

Для сложной трехмерной геометрии обычная оболочка может оказаться не самым эффективным решением.

BSTFLEX также может производить автомобильные теплозащитные экраны из алюминизированного стекловолокна индивидуальной формы для жгутов и компонентов сложной геометрии.


Рекомендации по сборке для OEM

Лучшая оболочка для прототипных испытаний не всегда является лучшей конструкцией для автомобильной сборочной линии.

Для производственных программ инженерам также следует оценить:

  • Время установки на один жгут
  • Необходимые действия оператора
  • Возможность неправильной ориентации
  • Повторяемость закрытия
  • Положение оболочки после установки
  • Метод контроля
  • Риск смещения оболочки во время эксплуатации автомобиля

Конструкция оболочки чуть более сложной формы может сократить общее время сборки, если она позволяет выполнить установку после завершения сборки жгута.


Модернизация и сервисное обслуживание

Тепловая защита при модернизации представляет собой иную проблему, чем производство жгутов для OEM.

Автомобиль уже собран, и защищаемый жгут может быть трудно отсоединить без снятия множества компонентов.

По этой причине для модернизации обычно предпочтительны:

  • Оболочки на липучках
  • Оболочки на кнопках
  • Самозакрывающиеся оболочки
  • Оборачиваемые светоотражающие экраны

Возможность установки теплозащитной оболочки без отсоединения проводов, кабелей или шлангов может значительно сократить трудозатраты при обслуживании.


Выбор правильной конструкции в зависимости от области применения

Применение Рекомендованная отправная точка
Новый жгут проводов перед установкой разъемов Надвижная трубчатая теплозащитная оболочка
Готовый жгут с крупными разъемами Оборачиваемая оболочка
Жгут, требующий регулярного осмотра Рукав на липучке
Сборка OEM, требующая определенного механического закрытия Рукав с застежкой-кнопкой
Быстрая установка вокруг пучков кабелей Самозакрывающийся рукав
Неправильная геометрия ответвления или разъема Теплозащитный экран специальной формы
Высокое лучистое тепло рядом с выхлопной системой Алюминизированная отражающая конструкция


Надвижные и оборачиваемые рукава для жгутов проводов трансмиссии

Жгуты проводов трансмиссии — хороший пример того, почему важна конструкция установки.

Если защитный рукав устанавливается во время производства жгута до установки всех разъемов, трубчатая конструкция может быть практичной.

Если тепловая защита добавляется после завершения сборки жгута, геометрия разъема может потребовать использования съемного рукава.

Для получения более подробных инженерных соображений см.Теплозащитный рукав для жгута проводов трансмиссии: конструкция и тепловые требования.


Выбор материала по-прежнему важен

Конструкция установки не заменяет правильный выбор материала.

И надвижной рукав, и оборачиваемый рукав могут быть изготовлены из различных теплостойких материалов.

В зависимости от области применения варианты могут включать:

  • Алюминизированное стекловолокно
  • Стекловолокно
  • Стекловолокно с силиконовым покрытием
  • Базальтовое волокно
  • Кремнеземное волокно
  • Многослойные тепловые композиты

Для применений, где преобладает лучистое тепло выхлопных газов, особенно полезны алюминизированные конструкции, поскольку отражающая внешняя поверхность помогает уменьшить количество лучистой энергии, достигающей жгута.


Как выбрать оборачиваемый теплозащитный рукав

При запросе специального съемного рукава укажите:

  • Внешний диаметр жгута
  • Длина защищаемого участка
  • Размеры разъемов
  • Расположение ответвлений
  • Тип источника тепла
  • Температура источника тепла
  • Минимальный зазор
  • Предпочтительный тип застежки
  • Требуемая ширина нахлеста
  • Требования к обслуживанию
  • Годовой объем
  • Чертеж или спецификация OEM

Фотографии установленного жгута особенно полезны для модернизации, поскольку они показывают свободное пространство и препятствия вокруг компонента.


Производитель термозащитных рукавов для автомобильной промышленности по индивидуальному заказу

BSTFLEX производит надеваемые, сшивные, оборачиваемые, на липучках, на кнопках и самозакрывающиеся компоненты тепловой защиты для автомобильных жгутов проводов, кабелей, шлангов и трубопроводов для жидкостей.

Области применения варьируются от поставки стандартных светоотражающих рукавов до изготовления компонентов OEM по индивидуальному заказу, разработанных с учетом конкретных размеров жгута, разъемов, ответвлений и требований к установке.

Для получения более широкого обзора материалов и конструкций тепловой защиты автомобильных жгутов см.Термозащитные рукава для автомобильных жгутов проводов: материалы, конструкции и области применения.

Для ознакомления с вариантами светоотражающих рукавов просмотрите категорию BSTFLEX Алюминизированный термозащитный рукав.


Часто задаваемые вопросы

В чем разница между надеваемым и оборачиваемым терморукавом?

Надеваемый рукав представляет собой сплошную трубку, которую необходимо продеть через жгут проводов или кабель. Оборачиваемый рукав открывается по всей длине и может быть установлен вокруг уже собранного компонента.

Какой терморукав лучше подходит для существующего жгута проводов?

Оборачиваемый рукав, рукав на липучках, на кнопках или самозакрывающийся рукав обычно более практичны, когда разъемы уже установлены и жгут нельзя отсоединить.

Является ли надеваемый терморукав более эффективным с точки зрения теплоизоляции?

Трубчатый рукав обеспечивает непрерывное покрытие без продольного шва, но фактические тепловые характеристики зависят от материала, конструкции рукава, посадки, воздушного зазора, температуры источника тепла и установки. Тип рукава не следует выбирать только по способу закрытия.

Можно ли установить терморукав, не отсоединяя проводку?

Да. Оборачиваемые конструкции особенно полезны там, где проводке, шлангам или кабелям требуется тепловая защита без отсоединения существующего узла.

Для чего используется терморукав на липучках?

Он обычно используется для готовых жгутов проводов, кабелей и шлангов, требующих съемной или модернизируемой тепловой защиты. Рукав можно открыть, обернуть вокруг компонента и закрыть по всей длине.

Что такое самозакрывающийся терморукав?

Самозакрывающийся рукав открывается, чтобы принять пучок проводов, а затем закрывается вокруг него за счет перекрывающейся или предварительно сформированной структуры. Он может обеспечить более быструю установку без использования отдельной застежки-липучки.

Может ли BSTFLEX производить изделия нестандартных диаметров и длин?

Да. Диаметр рукава, ширина в плоском виде, длина нарезки, конструкция материала, система закрытия, изоляционные слои и другие размеры могут быть изготовлены в соответствии со спецификацией компонента и заказчика.

Какой рукав следует использовать рядом с выпускным коллектором?

Там, где основной проблемой является лучистое тепло от выпускного коллектора, алюминизированная светоотражающая конструкция часто является подходящей отправной точкой. При окончательном выборе следует учитывать температуру источника тепла, зазор, требуемую температуру жгута и возможность прямого контакта.

Подпишитесь на нашу рассылку
Подпишитесь на нашу ежемесячную акцию и получайте последние новости о продуктах!
Отправить сообщение
Отправить сообщение
Если .Вы заинтересованы в наших продуктах и хотите узнать больше деталей, пожалуйста, оставьте сообщение здесь, мы ответим вам, как только мы Can.

дом

товары

о

контакт
