Материал теплозащитного экрана из нержавеющей стали: как выбрать правильное решение для защиты выхлопной системы от перегрева.

Краткое резюме: Нержавеющая сталь — один из самых надежных материалов для теплозащиты выхлопных систем, поскольку она устойчива к коррозии, выдерживает вибрацию и защищает от теплового излучения при правильном проектировании. В этом руководстве рассматриваются типы материалов для теплозащиты из нержавеющей стали, правила выбора и рекомендации по установке, используемые инженерами и строителями.

---

Почему нержавеющая сталь является лучшим материалом для теплозащиты выхлопной системы

Выхлопные системы сочетают в себе высокие температуры поверхности, вибрацию, термические колебания, воздействие водяных брызг, воздействие соли и компактные размеры. Практичный вариант. материал теплозащитного экрана из нержавеющей стали Необходимо сохранять стабильность в этих условиях, поддерживая при этом защитный воздушный зазор. Нержавеющая сталь широко используется для... теплозащита потому что оно предлагает:

• Коррозионная стойкость в условиях, воздействующих на днище автомобиля (вода, дорожная соль, влажность).
• Механическая прочность при вибрации и термических циклах
• Долговечность в качестве внешнего слоя, защищающего более мягкие изоляционные слои.
• Формуемость для штампованных, рельефных или рифленых узоров, которые помогают поддерживать расстояние между элементами.

В реальных условиях наиболее эффективным является теплозащитный экран выхлопной системы Обычно решения представляют собой многослойные системы: внешний слой из нержавеющей стали + изоляционный слой + контролируемый воздушный зазор. Для источников сильного нагрева снижение температуры непосредственно в источнике может быть еще более эффективным. См. наши решения для изоляции выхлопных систем для регулирования температуры поверхности турбокомпрессора и трубопроводов.

ПРЕДЛОЖЕНИЕ ИЗОБРАЖЕНИЯ №1

---

Распространенные типы материалов для теплозащитных экранов из нержавеющей стали (и когда их следует использовать)

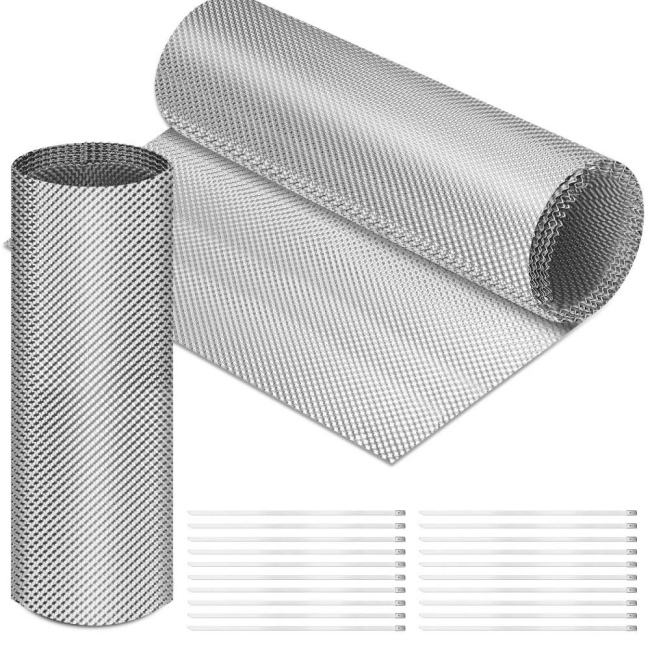

1) Рельефная/рифленая фольга или лист из нержавеющей стали

Рельефные или рифленые элементы из нержавеющей стали помогают поддерживать микрозазоры и повышают жесткость, что важно для снижения вибрации днища автомобиля. Они часто используются в качестве внешнего «броневого» слоя или как часть композитного барьера. Этот тип распространен, когда требуется долговечность. теплозащита слой, который сохраняет форму и защищает расположенный под ним утеплитель.

2) Штампованные теплозащитные экраны из нержавеющей стали (детали, вырезанные/формованные методом штамповки)

Штампованные защитные экраны имеют форму, соответствующую геометрии автомобиля, и обычно крепятся с помощью кронштейнов, болтов или зажимов. При правильном проектировании они обеспечивают воздушный зазор и защищают расположенные рядом компоненты от теплового излучения. Если вам нужны детали нестандартной формы или изготовленные на заказ, ознакомьтесь с информацией ниже. пользовательские возможности .

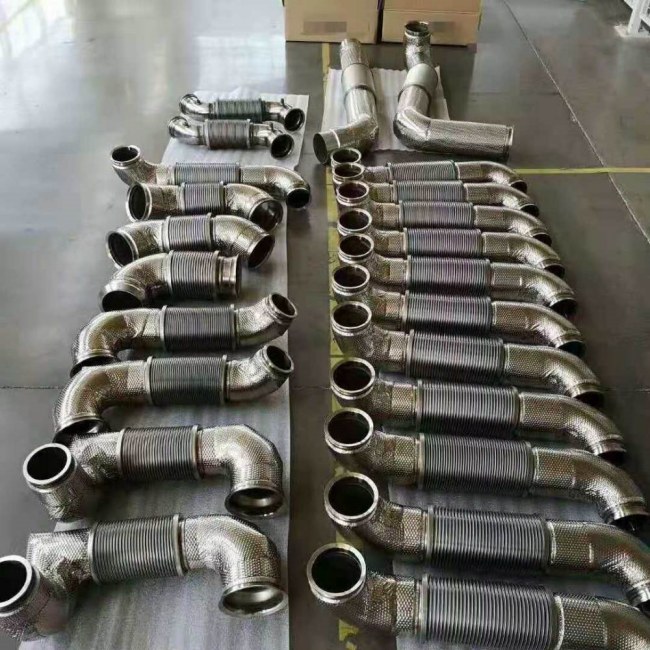

3) Внешний слой из нержавеющей стали в многослойном барьере

При высоких тепловых нагрузках нержавеющая сталь часто сочетается с изоляцией (композиты из стекловолокна/кремнезема/аэрогеля, в зависимости от требований конструкции). Слой нержавеющей стали повышает долговечность и удобство в обращении, а изоляция снижает теплопередачу. В зонах с высокой температурой выхлопных газов экранирование сочетается с изоляцией источника тепла, например, решения для изоляции выхлопных систем .

ПРЕДЛОЖЕНИЕ ИЗОБРАЖЕНИЯ №2

---

Правила выбора теплозащитных экранов вблизи выхлопной системы, используемые инженерами.

Используйте эти правила, чтобы выбрать правильный вариант. материал теплозащитного экрана из нержавеющей стали для вашей заявки:

Правило 1: Определите преобладающий режим теплопередачи.

• Преобладает лучистое тепло: Основное внимание уделяется поддержанию воздушного зазора и использованию стабильного отражающего/металлического внешнего слоя.
• Риск контакта/близкого контакта: Рассматривайте это как контакт под воздействием вибрации; улучшите механическое расстояние и добавьте изоляцию.

Правило 2: Поддерживайте (или создавайте) контролируемый воздушный зазор.

Хорошо поддерживаемый воздушный зазор часто является разницей между «некоторым улучшением» и «значительным улучшением». Рельефная/рифленая нержавеющая сталь может помочь сохранить зазор в условиях плотной упаковки.

Правило 3: Проектирование с учетом вибрации и термических циклов.

Теплозащитные экраны днища выходят из строя, когда теряют форму, ослабевают или перетираются. Выбирайте конструкцию из нержавеющей стали и способ крепления, обеспечивающий надежную фиксацию. Для крепления и контроля кромок, теплозащитные ленты и барьеры может обеспечивать локальную герметизацию и защиту в зависимости от температурного диапазона.

Правило 4: Если источник тепла слишком сильный, сначала утеплите его.

Теплозащита защищает соседние детали; теплоизоляция источника тепла снижает температуру в точке возникновения. Для контроля температуры поверхности турбокомпрессора, выпускного коллектора или трубы начните с решения для изоляции выхлопных систем Затем добавьте экранирование из нержавеющей стали в тех местах, где необходимо предотвратить попадание лучистого тепла на чувствительные компоненты.

---

Рекомендации по установке теплозащитных экранов из нержавеющей стали для выхлопной системы

• Избегайте прямого контакта По возможности используйте горячие трубы; сохраняйте воздушный зазор.
• Используйте надежное крепление для предотвращения трения, вызванного вибрацией.
• Защитите края Чтобы предотвратить повреждение расположенных рядом шлангов/проводов, добавьте локальную защиту по краям там, где это необходимо.
• Подтвердите допуск при полной нагрузке и во время движения двигателя.
• Подтвердите наличие окружающих компонентов. (Шланги/проводка) имеют собственную защиту, если прокладка осуществляется в непосредственной близости: защита огнестойкой гильзы Это распространенное решение.

ПРЕДЛОЖЕНИЕ ИЗОБРАЖЕНИЯ №3

---

Распространенные ошибки при теплозащите выхлопной системы

• Использование нержавеющей стали в виде плоского листа без воздушного зазора: Зачастую она демонстрирует худшие результаты по сравнению с разнесенной конструкцией.
• Игнорирование вибрации: Неплотно прилегающие защитные экраны либо перетираются, либо начинают издавать шум, а затем выходят из строя.
• Экранирование соседних частей без снижения интенсивности источника тепла: парное экранирование с источник изоляции при экстремальных температурах.
• Незащищенные шланги/проводка вблизи выхлопной системы: используйте специальную защиту, например огнезащитный рукав в критических зонах.

---

Часто задаваемые вопросы

Подходит ли нержавеющая сталь в качестве теплозащитного материала для выхлопных систем?

Да. Нержавеющая сталь долговечна в условиях эксплуатации под днищем автомобиля и устойчива к коррозии и вибрации. Наилучшие результаты достигаются при использовании конструкций с воздушным зазором и многослойных материалов при высоких тепловых нагрузках.

В чём преимущество использования рифлёного или рельефного материала теплозащитного экрана из нержавеющей стали?

Тиснение повышает жесткость и помогает поддерживать заданное расстояние. Это обеспечивает более стабильную теплозащиту при вибрации и температурных циклах, особенно в условиях плотной упаковки.

Что лучше использовать: теплозащиту или теплоизоляцию выхлопной системы?

Теплозащита предохраняет расположенные рядом детали от теплового излучения. Теплоизоляция выхлопной системы снижает нагрев в источнике. В зонах с высокой температурой наиболее надежным подходом является сочетание обоих методов: использование решения для изоляции выхлопных систем а затем при необходимости добавить защиту из нержавеющей стали.

Как защитить шланги вблизи источников тепла выхлопных газов?

Если шланги или проводка проложены близко к выхлопной системе, следует установить специальную термозащиту, например, защита огнестойкой гильзы Для локальной защиты кромок используйте подходящие средства. теплозащитные ленты и барьеры где это применимо.

---
