Что такое теплозащитный экран на автомобиле?

Краткий ответ: А теплозащитный экран на автомобиле Это защитный барьер, расположенный между источником тепла (например, выхлопной системой, турбокомпрессором или каталитическим нейтрализатором) и расположенными рядом компонентами. Его задача — уменьшить передачу тепла, особенно... лучистое тепло —для защиты таких деталей, как проводка, шланги, пластиковые элементы отделки, панели днища и даже пол салона.

Что такое теплозащитный экран в автомобиле (простое определение)?

Когда люди спрашивают «Что такое теплозащитный экран в автомобиле?» Обычно под этим подразумеваются тонкие металлические или композитные панели, расположенные рядом с выхлопной системой. В инженерной терминологии теплозащитный экран — это... теплоизоляционный барьер предназначено для:

• Отражение лучистого тепла подальше от чувствительных частей
• Уменьшите время нагрева в соседние панели и отделку
• Более низкие температуры поверхности что может повредить пластик, проводку или шланги
• Повышение надежности путем защиты компонентов, подверженных воздействию высоких температур.

Где расположены теплозащитные экраны на автомобиле?

А теплозащитный экран автомобиля Обычно это происходит в местах, где высокая температура находится вблизи уязвимых компонентов. Типичные места включают:

• Область выпускного коллектора (моторный отсек)
• область турбокомпрессора (Теплозащитные экраны турбокомпрессоров широко используются в высокопроизводительных и заводских конструкциях)
• Каталитический нейтрализатор и расположенные рядом панели днища кузова
• Схема прокладки выхлопной трубы вблизи пластиковых панелей, топливопроводов, тормозных магистралей или проводки.
• Зона впуска (В некоторых автомобилях для уменьшения перегрева используются теплозащитные экраны воздухозаборника)

Если вам необходимо снизить нагрев в источнике (а не только защитить соседние части), рассмотрите следующие варианты. решения для изоляции выхлопных систем в рамках комплексного плана теплового обеспечения.

Для чего нужен теплозащитный экран?

Большинство теплозащитных экранов работают за счет адресации. лучистое тепло Излучение тепла похоже на «тепло, которое вы чувствуете» от горячей выхлопной трубы, не прикасаясь к ней. Отражающая поверхность и воздушный зазор могут значительно уменьшить передачу излучения на расположенные рядом компоненты.

В условиях плотной компоновки, где невозможно поддерживать воздушный зазор, инженеры могут комбинировать экранирование с изоляционными конструкциями. Например: экранирование защищает соседние детали, а изоляция выхлопных газов снижает нагрев в источнике.

Типы теплозащитных экранов на автомобилях

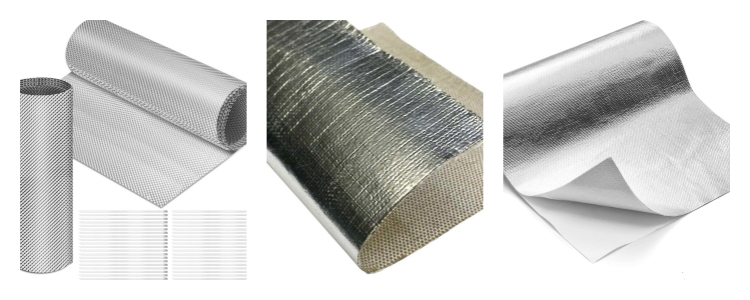

1) Штампованные или формованные металлические теплозащитные экраны

Обычно это тонкие металлические панели, закрепленные с помощью зажимов или крепежных элементов. Они эффективны, если обеспечивают достаточное расстояние между элементами и не ослабевают.

2) Многослойные экраны (металл + изоляция)

Используется в зонах с высокой температурой, где простой металлической панели недостаточно, особенно в области турбокомпрессора и каталитического нейтрализатора.

3) Местные барьерные материалы и ленты

Для целенаправленной защиты небольших участков монтажники могут использовать теплозащитные ленты и барьеры где это применимо.

4) Защитные рукава для шлангов и проводки вблизи зон повышенного нагрева

Если риск связан с трубопроводом (топливным, гидравлическим, кабельным, жгутом), используйте специальную защитную оплетку, например, такую: защита огнестойкой гильзы для защиты шлангов и проводки вблизи выхлопных труб.

Признаки неисправности теплозащитного экрана (и что нужно проверить)

• Дребезжащий шум под автомобилем, особенно на холостом ходу или при разгоне.
• Свободный щит или отсутствуют крепежные элементы/зажимы
• Видимые повреждения (трещины, сильная коррозия, следы истирания)
• Следы от нагрева на расположенных рядом элементах отделки, проводке или панелях днища.

Наиболее распространенный вид отказа — механический: защитный кожух ослабевает под воздействием вибрации и начинает дребезжать или тереться. Устранение неисправностей в местах крепления и восстановление зазора обычно важнее, чем добавление более толстого слоя материала.

Можно ли ездить с отсутствующим теплозащитным экраном?

Во многих автомобилях отсутствие теплозащитного экрана может увеличить воздействие тепла на расположенные рядом компоненты и днище. Это может привести к ускоренному старению пластика, шлангов и проводки, а в некоторых случаях — к повышению температуры пола в салоне. Если вы заметили признаки повреждения от перегрева или слишком узкий зазор вблизи топливопроводов/проводки, немедленно устраните проблему.

Контрольный список для подготовки запроса предложений (для изготовления теплозащитных экранов на заказ)

Если вы разрабатываете решение для защиты от перегрева для транспортного средства или оборудования, отправьте следующую информацию, чтобы получить быструю рекомендацию:

Часто задаваемые вопросы

Что такое теплозащитный экран на автомобиле?

Теплозащитный экран на автомобиле представляет собой барьер, расположенный между горячими компонентами (выхлопная система, турбокомпрессор, каталитический нейтрализатор) и расположенными рядом деталями для уменьшения теплопередачи, особенно лучистого тепла, и защиты проводки, шлангов, панелей и элементов отделки.

Для чего используется теплозащитный экран в автомобиле?

Он используется для защиты уязвимых компонентов от воздействия высоких температур, уменьшения теплового воздействия и повышения надежности в условиях ограниченного пространства, где нагревающиеся детали расположены близко к пластику, проводке и панелям днища.

Почему теплозащитные экраны дребезжат?

В большинстве случаев дребезжание возникает из-за ослабления защелок или крепежных элементов, снижения жесткости вследствие коррозии или контакта защитного экрана с другим компонентом во время вибрации. Восстановление надежного крепления и зазора обычно решает проблему.

Снижают ли теплозащитные экраны температуру в моторном отсеке?

Они могут уменьшить воздействие теплового излучения на отдельные участки. Для существенного снижения температуры инженеры часто сочетают экранирование с изоляцией со стороны выхлопных газов, чтобы уменьшить нагрев непосредственно в источнике.
