Что такое теплозащитный экран выхлопной системы?

Определение (избранный фрагмент): Ан теплозащитный экран выхлопной системы Это внутренний тепловой барьер, размещаемый внутри теплозащитного кожуха для уменьшения теплопередачи от горячих компонентов выхлопной системы к близлежащим поверхностям. Обычно он сочетает в себе металлическая облицовка (алюминий или нержавеющая сталь) с высокотемпературный изоляционный слой и поставляется либо клеевая основа или неклейкий в зависимости от метода удержания.

Почему теплозащитным экранам вообще необходима «вставка»

Металлические теплозащитные экраны сами по себе в основном выполняют функцию физической защиты и базового теплоотражающего барьера. В зонах с высокой интенсивностью вытяжной вентиляции, где температура быстро меняется, а поток воздуха изменчив, металлические экраны все еще могут проводить тепло, и температура поверхности окружающих покрытий или панелей может подняться выше допустимых пределов, установленных для данного материала.

Внутренняя облицовка обеспечивает контролируемый изоляционный слой внутри системы теплозащиты, повышая тепловое сопротивление без необходимости полной переработки конструкции выхлопной системы.

Как теплозащитный экран выхлопной системы снижает теплопередачу

Внутренняя облицовка способствует регулированию теплопередачи, решая две основные задачи:

• Лучистое тепло: Металлическое покрытие отражает часть инфракрасного излучения от поверхности экрана.
• Теплопроводность: Изоляционный слой замедляет поток тепла от горячей стороны (стороны выхлопа) к холодной стороне (наружной поверхности), уменьшая повышение температуры поверхности.

На практике облицовка функционирует как компактный «тепловой пакет», оптимизированный для ограниченного монтажного пространства и реальных условий вибрации.

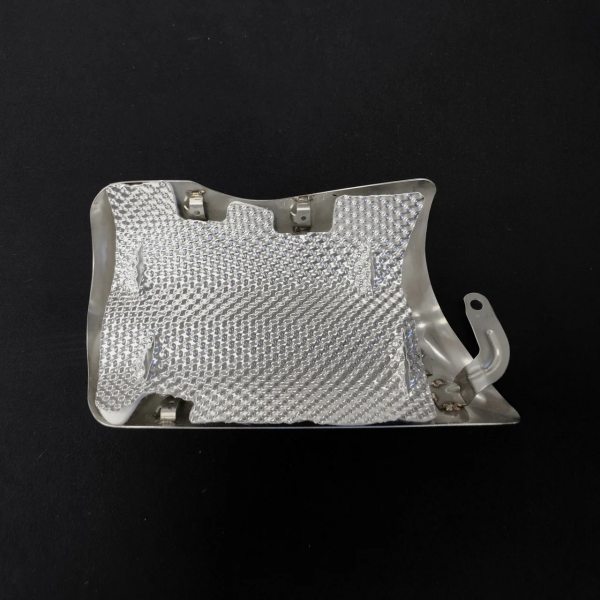

Типичные конструкции и выбор материалов

Металлическая облицовка: алюминий против нержавеющей стали

Алюминиевая облицовка Широко используется, когда приоритетными являются отражательная способность и малая масса. облицовка из нержавеющей стали Обычно его выбирают там, где большее значение имеют долговечность, износостойкость и коррозионная стойкость, например, в суровых условиях эксплуатации или при длительных интервалах между эксплуатационными работами.

Изоляционный слой: выбор подходящего класса

Выбор изоляционного слоя осуществляется путем сопоставления тепловых характеристик с ограничениями компоновки. Ключевые факторы выбора включают доступный зазор, целевое снижение температуры, воздействие вибрации и режим работы (постоянная крейсерская скорость, частые остановки/переключения передач, условия движения по бездорожью).

Самоклеящиеся и бесклеевые

• Подкладки с клейкой основой Обычно используются для упрощения сборки и обеспечения единообразного размещения во время монтажа.
• Неклейкие вкладыши Они предпочтительны в случаях, когда используется механическая фиксация, когда ожидается доработка/удаление, или когда важны подготовка поверхности и старение клея.

Где это используется (включая поисковые запросы типа «Теплозащитный экран под сиденьем»)

Этот тип вкладыша можно встретить в местах, где необходимо контролировать температуру при плотной упаковке:

• Защитные теплозащитные кожухи выхлопной системы мотоцикла

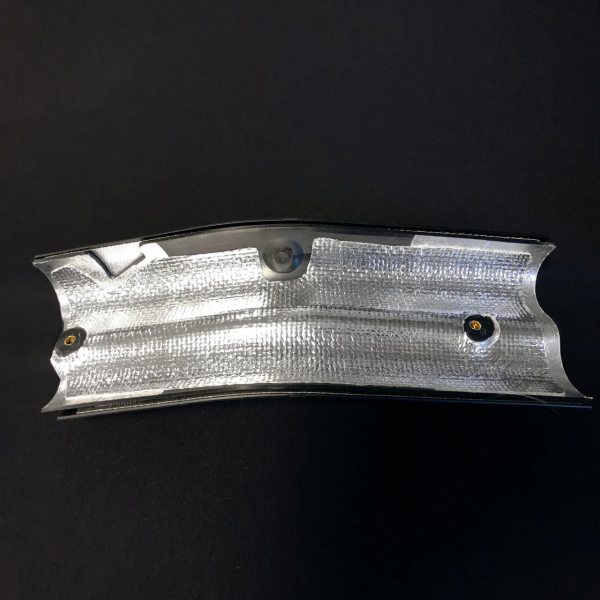

• Зоны повышенного нагрева под днищем автомобиля, расположенные вблизи сидений, боковых панелей и зон контакта с пассажирами (часто ищут как...). теплозащитный экран под сиденьем )
• Зоны теплоотвода под сиденьем и боковыми крышками квадроциклов/вездеходов
• Изготовление выхлопных систем на заказ, где критически важны зазоры между компонентами и тепловая защита.

Краткое руководство по закупкам: что следует указать в запросе коммерческого предложения (RFQ).

Если вы занимаетесь поиском поставщика комплект теплозащитного экрана выхлопной системы Для OEM/ODM-производителей или вторичного рынка упаковки эти параметры ускоряют процесс составления коммерческих предложений и сокращают циклы перепроектирования:

• Применение и дизайн: Тип транспортного средства, схема выхлопа, проблемные зоны и фотографии/чертежи.
• Ограничение по пространству (мм): максимально допустимая толщина при вибрации
• Облицовочный металл: алюминий или нержавеющая сталь в зависимости от долговечности и условий эксплуатации.
• Метод удержания: клеевые или без клея (механическая фиксация)
• Форм-фактор: универсальный лист (нарезанный по размеру) или комплект для точной вырубки
• Объем: количество образцов, пилотный запуск и годовой прогноз
• Особые требования: чувствительность к запахам/дыму, воздействие коррозии, упаковка/маркировка

Производственные возможности BSTFLEX (OEM/ODM)

Компания BSTFLEX производит высокотемпературные термозащитные изделия для автомобильной промышленности и мототехники. Мы поддерживаем индивидуальные заказы. теплозащитный экран программы с:

• Конструкции с облицовкой из алюминия или нержавеющей стали.
• Различные варианты теплоизоляции для достижения разных тепловых целей и соответствия ограничениям по упаковке.
• Варианты сборки: с клеевой основой или без клея, в зависимости от способа сборки.

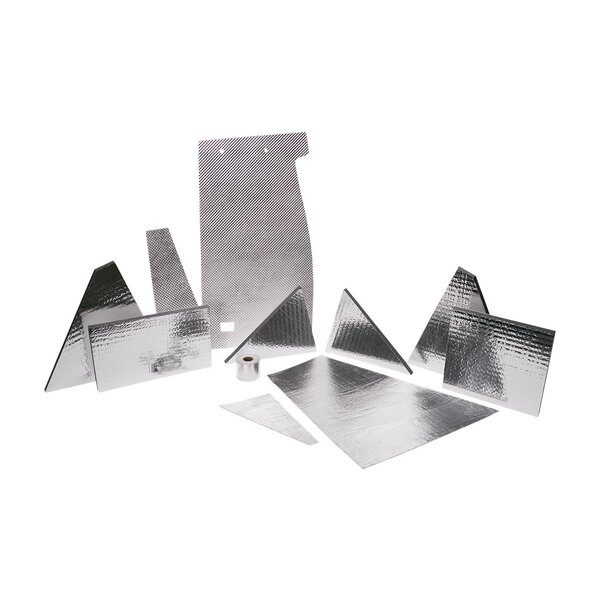

• Универсальные листы или комплекты для точной вырубки, изготовленные по чертежам, шаблонам или образцам.

Запрос коммерческого предложения (RFQ)

Для быстрого получения ценового предложения от BSTFLEX, пожалуйста, предоставьте следующую информацию:

• Модель/название транспортного средства и фотографии зоны установки.
• Ограничение пространства (мм) и целевая зона защиты
• Предпочтительный материал облицовки (алюминий или нержавеющая сталь).
• Требования к клею (с клеем / без клея)
• Количество (пробный заказ + годовой прогноз)
• Любые особые требования (целевая температура, вибрация, упаковка/брендинг)

Наша команда порекомендует подходящий вариант конструкции и оперативно предоставит вам смету.

Часто задаваемые вопросы

В чём разница между теплозащитным экраном и теплоизоляционной облицовкой?
Теплозащитный экран — это наружная защитная оболочка. Внутренняя тепловая прокладка — это слой, повышающий тепловое сопротивление системы теплозащитного экрана и помогающий снизить повышение температуры внешней поверхности.

Какой материал лучше подходит для облицовочного слоя: алюминий или нержавеющая сталь?
Алюминий обычно выбирают из-за его отражательной способности и малой массы. Нержавеющая сталь часто выбирается из-за долговечности и устойчивости к истиранию и коррозии. Выбор зависит от условий эксплуатации и желаемого срока службы.

В каких случаях следует выбирать самоклеящиеся подложки?
Выбирайте конструкции с самоклеящейся основой, если вам нужна упрощенная установка и быстрая сборка. Выбирайте конструкции без клея, если предпочтительна механическая фиксация или если важна возможность снятия и доработки.

Можно ли это поставить в виде комплекта, изготовленного на заказ?
Да. Производители могут поставлять универсальные листы или комплекты для точной вырубки на основе чертежей, шаблонов или образцов.
