Расширяющийся наполнитель для выхлопной системы: как термоактивируемые листы из стекловолокна заполняют глушитель

Расширяющийся набивочный материал для выхлопных систем устанавливается в компактном виде и предназначен для высвобождения своей сжатой волокнистой структуры при нагревании. В терморасширяющемся стекловолоконном листе временная прошивка удерживает текстурированную стеклянную нить вместе во время транспортировки и сборки. Когда прошивка теряет свою удерживающую функцию, волокнистая структура может раскрыться в пространстве, отведенном для нее внутри глушителя.

Важное отличие заключается в том, что набивка становится более объемной, не увеличивая количество стекловолокна. Ее эффективность по-прежнему зависит от марки материала, количества наполнителя, геометрии камеры и конечного распределения. Расширяющийся лист не заменяет собой расчет необходимого количества акустического материала для глушителя.

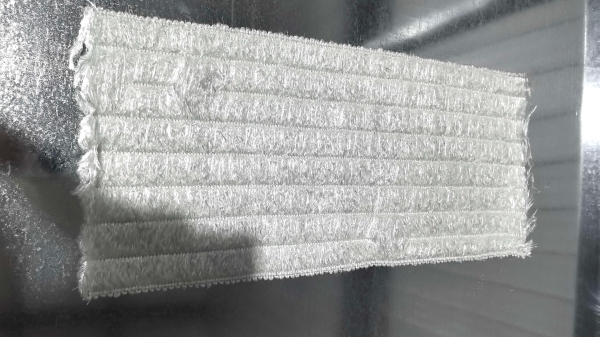

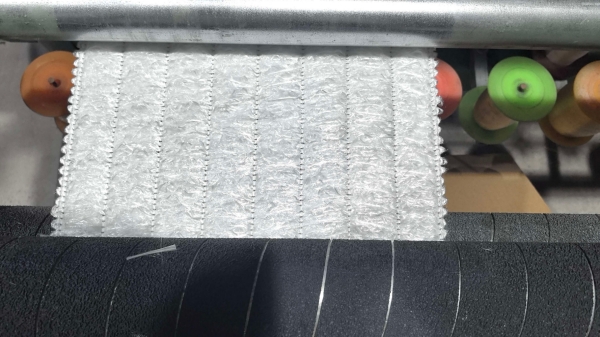

Компания BSTFLEX Лист набивки для глушителя выхлопной системы использует сжатую, текстурированную непрерывную стеклянную нить с прошивкой из легкоплавкого материала. Для производителей выхлопных систем, оценивающих данную конструкцию, отправной точкой является соотношение между ее компактным состоянием при установке и состоянием после расширения в процессе эксплуатации.

Что на самом деле расширяется внутри глушителя?

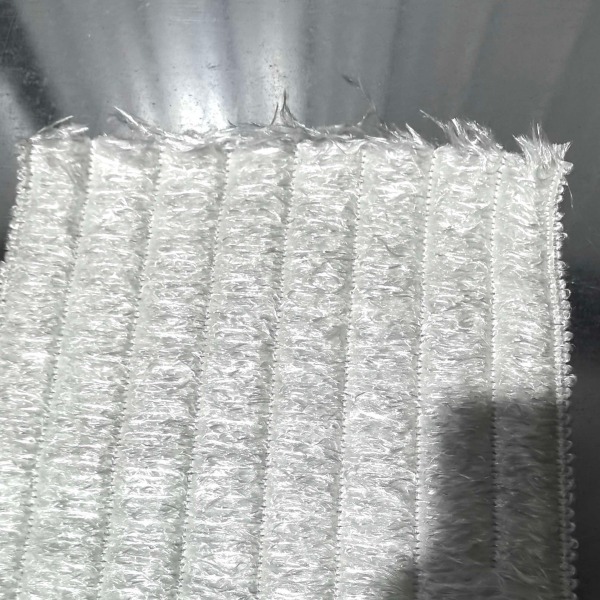

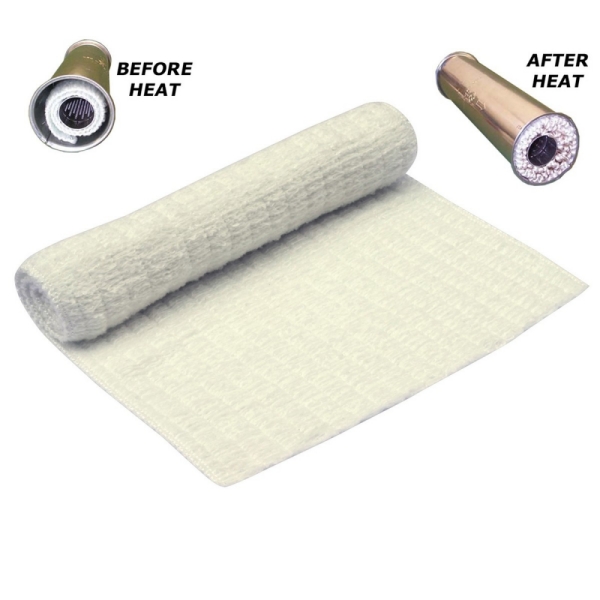

В этой конструкции текстурирование создает объемное расположение стеклянных нитей. Материал сжимается в удобный для использования лист, а временная прошивка удерживает эту структуру. Нагрев снимает ограничение, позволяя нити восстановить объем в пределах доступного пространства.

Это не плавление стекла в форму большего размера и не реакция вспучивающегося пеноматериала. Существенное изменение объема происходит за счет расположения волокон. Термин саморасширяющаяся набивка для глушителя описывает это поведение при высвобождении; это не означает, что материал бесконечно растет или автоматически создает правильную плотность установки.

Не следует ожидать, что расширенный лист автоматически вернется в исходное прошитое состояние после остывания. Рассматривайте компактную форму как вспомогательное средство для сборки, а не как обратимый механизм, который сбрасывается при каждом цикле работы двигателя.

Зачем начинать с компактного листа набивки для глушителя?

Для сборочной линии преимущество практично: определенный кусок материала можно разместить до того, как волокно достигнет своего расширенного объема. Покупатель может указать площадь нарезки и вес, вместо того чтобы полностью полагаться на суждение оператора при определении количества.

При оценке расширяющегося листа набивки для глушителя, сравните трудозатраты на подготовку, позиционирование и закрытие сборки. Зафиксируйте, проходит ли лист через отверстие для вставки, цепляется ли он за внутренние элементы и остается ли он в нужном положении до закрытия корпуса.

Это не делает листовую набивку универсально лучше, чем рыхлое волокно или процесс прямого заполнения. Это обеспечивает другой путь к контролируемому заряду волокна. Другие материалы для набивки глушителя и форматы поставок остаются актуальными там, где они соответствуют существующему оборудованию и утвержденной конструкции глушителя.

Заполнение овальных, три-овальных камер и камер со смещенным сердечником

Зазор вокруг перфорированной трубы не всегда одинаков. Смещенная труба, овальный корпус или фасонная торцевая секция создают области с разными радиальными зазорами. Для таких конструкций оцените схему укладки компактной набивки и пространство, в котором она должна расшириться.

Расширяющаяся набивка для глушителя может быть оценена там, где компактная исходная форма полезна для заполнения полости неправильной формы. Однако нельзя предполагать, что расширение переместит волокна через перегородку или вокруг каждого препятствия. Разделите многокамерный глушитель на фактические зоны заполнения и укажите количество и размещение для каждой зоны.

Проверьте узкую сторону смещенного сердечника, а также более широкую полость. Удовлетворительный общий вес заполнения не доказывает, что обе области содержат необходимое количество материала. Осмотрите пробную сборку после согласованного цикла нагрева, чтобы проверить распределение, а не полагаться на внешний вид закрытого корпуса.

Расширение не определяет количество наполнителя

Существует два отдельных решения: сколько волокна требуется по конструкции и как это волокно вводится в камеру. Термическое расширение решает вторую задачу. Оно не определяет первую.

Средняя плотность установленного волокна = масса сухого стекловолокна / чистый объем, отведенный для этого волокна.

Если фиксированный заряд волокна занимает больший объем после высвобождения, его средняя насыпная плотность уменьшается. Эта арифметика не говорит о том, является ли полученная плотность акустически подходящей. Аналогично, камера, которая выглядит заполненной, все еще может содержать слишком мало волокна для утвержденной спецификации.

Используйте существующую проверенную массу набивки или установите целевой показатель с помощью опытно-конструкторских испытаний. Не уменьшайте заряд волокна только потому, что заменяющий материал описывается как саморасширяющийся.

Перевод утвержденного веса волокна в длину отреза

Когда известна масса стекловолокна на единицу площади листа, можно рассчитать требуемую длину отреза:

Длина отреза в метрах = требуемая масса стекловолокна в граммах / (ширина листа в метрах × поверхностная плотность стекловолокна в г/м²).

Только для иллюстрации предположим, что для проекта уже утвержден заряд волокна 240 г, ширина листа 0,40 м и поверхностная плотность стекловолокна 600 г/м². Рассчитанная длина отреза составляет 240 / (0,40 × 600) = 1,00 м. Это гипотетические значения, поясняющие расчет, а не спецификация продукта BSTFLEX или рекомендуемая плотность набивки.

Уточните, относится ли указанная поверхностная плотность только к стекловолокну или ко всему листу, включая временную прошивку и любые другие компоненты. Используйте одну и ту же основу массы в чертеже, расчете и протоколе контроля. Перепроверяйте результат, когда резка, подгонка или перекрытие изменяют количество установленного материала.

Ширина листа и длина обмотки — это разные размеры

При обычном способе обмотки сердечника ширина листа соответствует эффективной длине набивки глушителя, в то время как длина отреза берется по окружности сердечника. Утвержденная схема должна определять эту ориентацию; в противном случае размер, обозначенный просто как «длина», может означать разные вещи для поставщика и сборщика.

Для наполнителя выхлопного глушителя заказываемого в метрах, также укажите ширину и поверхностную плотность. Один метр двух разных листов не обязательно содержит одинаковую массу волокна. И один оборот вокруг сердечника не определяет количество, необходимое для окружающей камеры.

Укажите на чертеже зазоры по краям, расположение слоев и любые отдельно заполняемые пространства. Для сложной сборки размеченная схема раскроя полезнее, чем общая инструкция «обернуть до заполнения».

Отделяйте температуру высвобождения от рабочей температуры

При поиске терморасширяющейся выхлопной набивки разделяйте поведение прошивки и возможности стекловолокна. Нить с низкой температурой плавления высвобождает сжатую структуру; стекловолокно должно оставаться пригодным для предполагаемых условий эксплуатации.

Температура, зафиксированная в потоке выхлопных газов, на набивке со стороны сердечника или на внешней оболочке — это не одно и то же измерение. Указывайте местоположение при запросе высокотемпературного листа выхлопной набивки. Одной лишь маркировки максимальной температуры недостаточно для определения условий высвобождения или срока службы глушителя в сборе.

Установка должна сохранять предусмотренное высвобождение

Сохраняйте поставленную конструкцию в целости

Следуйте утвержденным инструкциям по резке и обращению. Не удаляйте временную прошивку и не расширяйте лист предварительно, если этого не требует указанный метод сборки. Открытое пламя или импровизированный этап предварительного нагрева не являются заменой предписанного процесса кондиционирования.

Используйте указанные крепления, а не дополнительное сжатие

Надежно закрепите материал для сборки, используя утвержденный метод. Не добавляйте туго затянутую проволоку, перманентный клей или дополнительные крепления, не оценив их влияние на функцию высвобождения. Дополнительные фиксаторы могут противоречить цели выбора терморасширяющегося листа.

И наоборот, «не перетягивать» не означает оставлять набивку незакрепленной или угадывать ее количество. Используйте согласованную схему раскроя, массу волокна и начальное позиционирование.

Рассматривайте защиту со стороны сердечника как отдельное конструкторское решение

Если в существующем глушителе предусмотрен металлический вкладыш или удерживающая сетка, сохраните их в сборке, если не была утверждена измененная конструкция. Термочувствительная прошивка и постоянный удерживающий слой выполняют разные функции. Выбор расширяющегося листа сам по себе не является разрешением на удаление других компонентов.

Согласуйте начальную процедуру нагрева

Высвобождение происходит, когда соответствующий материал достигает заданных условий. Не предполагайте, что фиксированное количество минут на холостом ходу подготовит любой глушитель. Следуйте инструкциям производителя материала и выхлопной системы, при этом выхлопная система должна быть полностью собрана, а выхлопные газы — безопасно отведены или выброшены в соответствующем рабочем месте.

Является ли расширяющаяся набивка для выхлопных систем тем же самым, что и обычный мат из стекловолокна?

Не обязательно.Набивка глушителя, мат из стекловолокна для набивки и лист для набивки выхлопных систем описывают широкие категории материалов или форм поставки. Одни только эти названия не подтверждают наличие терморасширяющегося фиксатора.

Для прямого сравнения запросите информацию о структуре волокна, методе скрепления или прошивки, поставляемой толщине и предполагаемом состоянии после установки. Обычный мат может быть разработан для сохранения своей структуры, а не для ее высвобождения.

Конструкция набивки глушителя из непрерывной нити, описанная здесь, предназначена для акустического заполнения внутри подходящего глушителя. Ее не следует путать с внешней теплоизоляцией выхлопной системы или с расширяющейся пеной, используемой для несвязанных задач по герметизации.

Что должны установить испытания образцов для OEM?

Начните с контролируемого сравнения: определите марку волокна, установленную массу волокна, геометрию полости и любые другие слои набивки. Зафиксируйте различия между предлагаемым листом и существующей конструкцией, чтобы изменение материала не было ошибочно принято за изменение формата поставки.

Оцените посадку сборки перед нагревом, затем проверьте распределение и удержание после согласованной подготовки и рабочего цикла. Используйте одни и те же задокументированные условия акустических испытаний при сравнении глушителей. Включите измерения потери давления там, где это требуется для подтверждения конструкции.

Полезный протокол утверждения связывает принятый результат с конкретным материалом, схемой раскроя, весом набивки и редакцией чертежа. Ни слово «расширяющийся», ни фотография полной камеры не подтверждают снижение децибел, межсервисный интервал или соответствие готовой выхлопной системы требованиям.

Для разработки на основе чертежей или образцов см. услугу по производству OEM-набивки для глушителей от BSTFLEX. Отличайте запрос на замену «один в один» от проекта, который меняет волокно, количество набивки или расположение слоев.

Вопросы о расширяющейся набивке для выхлопных систем

Расширяется ли каждый лист набивки глушителя из стекловолокна при нагревании?

Нет. Указывайте терморасширяющуюся конструкцию, а не предполагайте, что все листы из стекловолокна ведут себя так. Спросите, как структура удерживается перед установкой и что ее высвобождает.

Насколько сильно расширяется саморасширяющаяся набивка для выхлопных систем?

Универсальный множитель не является адекватной спецификацией. Любой заявленный коэффициент расширения требует определения начального сжатия, условий нагрева и условий измерения. Свободное расширение вне корпуса — это не то же самое, что высвобождение внутри ограниченной камеры набивки.

Можно ли разрезать расширяющуюся набивку для выхлопных систем по размеру?

Используйте утвержденный поставщиком метод резки для данной конструкции. Указывайте ширину, длину отреза и требуемую массу волокна вместе, а также проверяйте, влияет ли резка на прошивку или стабильность при обращении.

Насколько туго нужно оборачивать расширяющуюся набивку глушителя?

Используйте указанное начальное расположение и количество набивки, а не правило «как можно туже». Поддерживайте стабильность установки, не добавляя фиксаторов, которые препятствуют запланированному высвобождению.

Можно ли использовать один и тот же лист в глушителях двухтактных и четырехтактных двигателей?

Только цикл двигателя не подтверждает пригодность. Проверяйте марку волокна, геометрию камеры, условия эксплуатации, количество набивки и требования к существующему глушителю для каждого применения.

Указывайте лист для вашего глушителя, а не просто название продукта

Для получения коммерческого предложения на расширяющуюся набивку выхлопной системы предоставьте поперечное сечение глушителя, наружный диаметр сердечника, внутренние размеры корпуса и эффективную длину набивки. Включите утвержденную массу сухого волокна или существующую спецификацию набивки, рабочие температуры с указанием мест измерения, количество образцов и ожидаемый производственный спрос.

Также укажите, требуется ли вам материал для самостоятельной резки или готовый компонент. Укажите предпочтительную упаковку, маркировку деталей и проверки размеров или веса, необходимые при приемке товара. Неизвестные значения можно отметить для разработки, а не заменять предположениями.

Рассмотрите терморасширяющийся лист набивки глушителя из стекловолокна BSTFLEX в качестве исходного продукта для вашего запроса. Марка материала, поведение при высвобождении и готовая спецификация должны быть согласованы для предполагаемой сборки до утверждения производства.
