Жгут проводов трансмиссии может эксплуатироваться вблизи горячих корпусов трансмиссии, выхлопных труб, каталитических нейтрализаторов, компонентов турбонаддува и других источников интенсивного тепла. В таких местах жгуту может потребоваться нечто большее, чем обычная защита от истирания. Правильно спроектированный защитный терморукав для жгута проводов трансмиссии должен ограничивать тепловое воздействие, при этом соответствуя геометрии жгута, процессу сборки и компоновочному пространству автомобиля.
В отличие от высокотемпературного рукава общего назначения, экран для жгута проводов автомобильной трансмиссии часто разрабатывается под конкретный компонент. Конструкция может требовать определенной длины, внутреннего диаметра, вырезов, точек крепления, усиленных концов или других особенностей, которые удерживают рукав в правильном положении во время сборки и эксплуатации автомобиля.
BSTFLEX производит алюминизированные защитные терморукава и специализированные компоненты тепловой защиты для автомобильных жгутов проводов, шлангов, кабелей и трубопроводов для жидкостей.
Электропроводка трансмиссии соединяет датчики, соленоиды, модули управления и другие электрические компоненты, проходя через механически и термически нагруженную часть автомобиля.
В зависимости от архитектуры автомобиля жгут может располагаться рядом с:
Тепловая проблема не всегда вызвана прямым контактом. Горячая поверхность выхлопной системы может передавать значительную лучистую энергию через воздушный зазор и повышать температуру расположенного рядом жгута, разъема или защитного короба.
Поэтому цель теплозащитного экрана жгута трансмиссии состоит в том, чтобы снизить тепловую нагрузку на электрический узел, сохраняя при этом достаточную гибкость для прокладки и монтажа.
Распространенная ошибка при составлении спецификации — начинать с температурного рейтинга материала и предполагать, что это же значение представляет собой температурную защиту, обеспечиваемую для жгута.
Это разные свойства.
Рукав может быть изготовлен из материалов, способных выдерживать высокие температуры, но температура, достигаемая защищенным жгутом, зависит от нескольких дополнительных факторов:
Для OEM-проекта поэтому лучше определить требуемый температурный предел жгута и условия эксплуатации перед окончательным утверждением конструкции рукава.
Жгуты трансмиссии, проложенные близко к выхлопной системе, часто подвергаются воздействию лучистого тепла, а не тепла от прямого контакта.
В этом случае алюминизированная внешняя поверхность может быть полезна, поскольку она отражает часть лучистой энергии до того, как она попадет в структуру рукава.
Эффективность отражающего теплозащитного экрана также зависит от установки. Чистая отражающая поверхность, обращенная к источнику тепла, и подходящий воздушный зазор, как правило, обеспечивают иной тепловой результат, чем тот же рукав, прижатый непосредственно к горячей поверхности.
В случаях, когда применение предполагает прямой контакт, теплопроводность или в целом высокую температуру окружающей среды, могут потребоваться дополнительные изоляционные слои или другая конструкция рукава.
Защитный рукав для жгута проводов трансмиссии может быть изготовлен несколькими способами в зависимости от тепловых и механических требований.
В распространенной конструкции используется отражающий алюминиевый внешний слой в сочетании со стекловолоконной текстильной подложкой. Алюминиевая поверхность защищает от лучистого тепла, в то время как структура из стекловолокна обеспечивает гибкость и поддерживает форму рукава.
Этот тип конструкции особенно подходит, когда жгут проходит близко к компонентам выхлопной системы, но не имеет постоянного контакта с горячей поверхностью.
Более высокие тепловые нагрузки могут потребовать использования более чем одного отражающего текстильного слоя. Композитный рукав может сочетать в себе:
Правильная комбинация слоев зависит от требуемого снижения температуры и доступной толщины пакета.

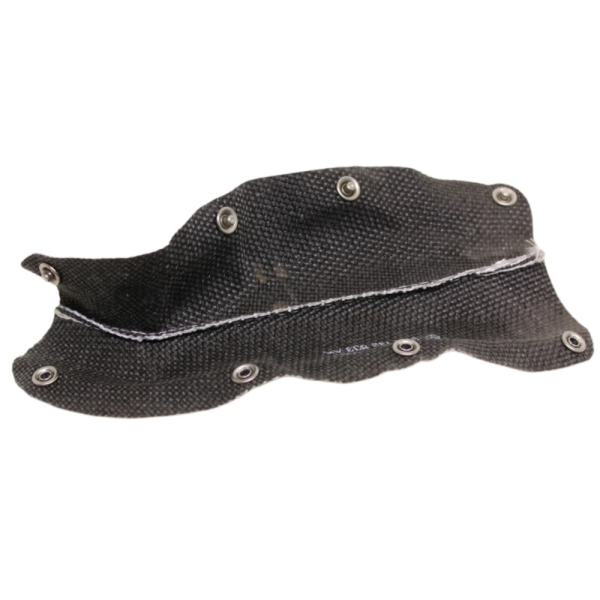

Прямой трубчатый рукав не всегда подходит для готового жгута трансмиссии. Ответвления, разъемы, кронштейны или точки крепления могут потребовать сшитой или фасонной конструкции.

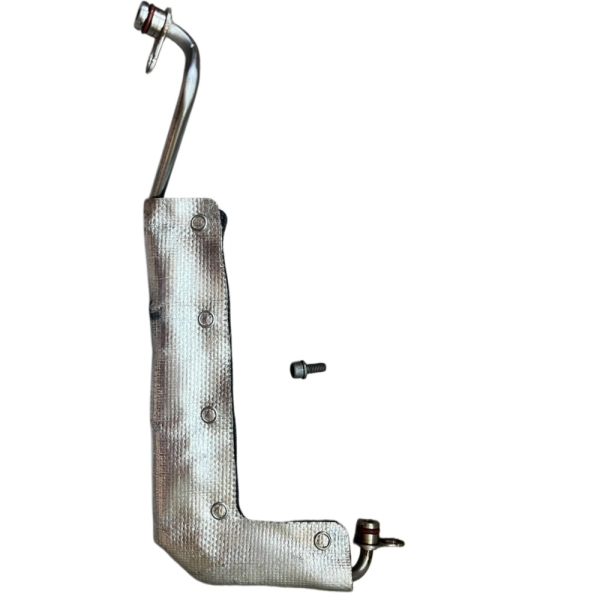

Для сложных сборок BSTFLEX также может разработать автомобильные теплозащитные экраны из алюминизированного стекловолокна специальной формы на основе чертежей или физических образцов.
Двумя наиболее важными исходными данными в проекте по теплозащите являются температура источника тепла и минимальное расстояние между этим источником и жгутом.
Рукав, предназначенный для жгута, расположенного на расстоянии 150 мм от горячего компонента выхлопной системы, решает иную тепловую задачу, чем рукав, установленный всего в нескольких миллиметрах от него.
По этой причине в запросе коммерческого предложения (RFQ) в идеале следует указывать:
Эти значения дают поставщику гораздо лучшую основу для оценки вариантов материалов и конструкции, чем запрос типа «нужен рукав на 500°C».
Наиболее полезной тепловой характеристикой часто является максимальная температура, до которой может нагреваться защищаемая сборка проводки.
Этот предел может определяться:
Поэтому теплозащитный рукав следует выбирать как часть комплексной системы жгута, а не как отдельный материал.
SAE J2302 — это стандартизированный метод оценки тепловой эффективности изоляции из рукавов, трубок и лент при воздействии лучистого тепла.
Метод сравнивает температуру поверхности стандартизированного испытательного тела с защитным рукавом и без него при заданных условиях лучистого тепла. Измеренная разница температур дает представление об эффективности рукава против лучистого тепла.
Это полезно для автомобильной теплозащиты, поскольку позволяет оценить тепловые характеристики, а не просто сообщить о максимальной температурной стойкости сырьевого материала.
В случаях, когда чертеж OEM или спецификация заказчика ссылаются на SAE J2302, фактическая конструкция рукава должна быть оценена в требуемых условиях. Продукт не должен описываться как соответствующий SAE J2302 или протестированный по этому стандарту, если соответствующая конструкция не была фактически испытана надлежащим образом.
Экранирование от лучистого тепла и удержание тепла — это разные инженерные задачи.
SAE J2302 касается потока лучистого тепла по направлению к защищаемому компоненту. Для сравнения, SAE J2495 связан с эффективностью удержания тепла материалами рукавов, используемыми вокруг горячего компонента.
Для жгута проводов трансмиссии, расположенного рядом с выхлопной трубой, эффективность защиты от лучистого тепла обычно является более актуальной отправной точкой. Для рукава, установленного вокруг горячей трубы для удержания тепла внутри этой трубы, тепловая проблема выглядит иначе.
Рукав для жгута трансмиссии должен плотно прилегать к защищаемому пучку, не создавая излишних трудностей при установке.
Если рукав слишком тугой:
Если он чрезмерно свободный:
Поэтому спецификация должна включать наружный диаметр жгута, допуск на размеры и любые локальные изменения размера пучка.
Рукав должен закрывать участок жгута, подверженный воздействию источника тепла, но добавление лишней длины может увеличить стоимость и время сборки.
При подготовке чертежа укажите:
Для крупносерийного автомобильного производства важна стабильная длина нарезки, поскольку она определяет конечное положение других элементов, таких как люверсы, отверстия и вырезы.

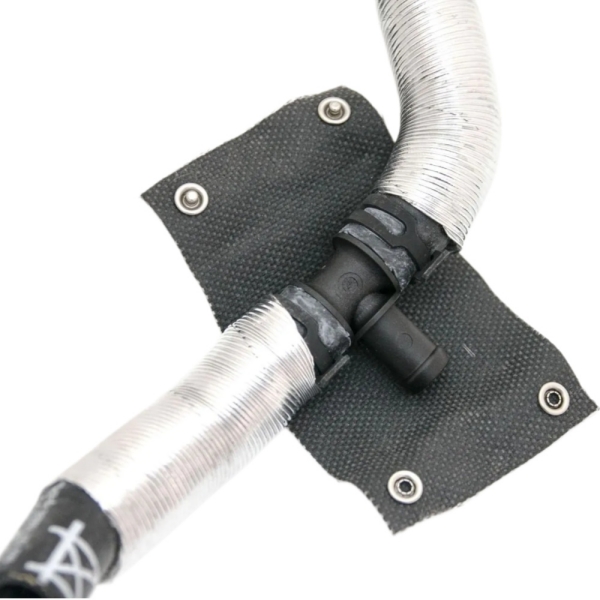

Жгут трансмиссии часто включает ответвления или монтажные элементы, которые мешают правильной установке простого прямого рукава.
Специальные вырезы и прорези позволяют теплозащитному экрану обойти:
Эти элементы должны быть по возможности определены на чертеже, чтобы их положение относительно концов рукава оставалось повторяемым.
Тепловые характеристики полезны только в том случае, если рукав остается на предназначенной части жгута.
В зависимости от сборки, фиксация может быть достигнута с помощью:

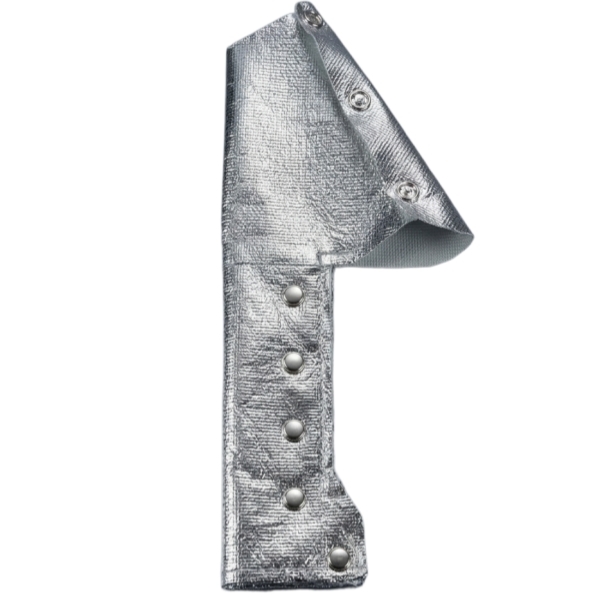

Люверсы могут обеспечить определенную точку крепления, которая помогает контролировать положение рукава относительно жгута.
Для OEM-приложений расположение и прочность элемента фиксации следует рассматривать как часть спецификации компонента, а не как дополнительную отделочную деталь.
Концы текстильного термостойкого рукава могут потребовать дополнительной обработки для улучшения сборки или предотвращения расслоения.
В зависимости от конструкции, методы отделки могут включать:
Лучший метод зависит от используемых материалов и от того, должен ли рукав выдерживать многократные изгибы.
Процесс сборки жгута напрямую влияет на конструкцию рукава.
| Состояние жгута | Типичнаяконструкция рукава |
|---|---|
| Жгут до установки разъемов | Надвижной трубчатый рукав |
| Готовый жгут с крупными разъемами | Оборачиваемый рукав |
| Жгут, требующий доступа для будущего обслуживания | Рукав на липучке или съемный рукав |
| Крупносерийная сборка, требующая определенного типа закрытия | Кнопка или специализированное механическое закрытие |
| Жгут с ответвлениями и сложной геометрией | Изготовленный на заказ или фасонный теплозащитный экран |
Надвижная конструкция, как правило, проще, но только если геометрия жгута и последовательность сборки позволяют это.
Тепловую защиту не следует оценивать в отрыве от прокладки жгута.
Даже высокоэффективный рукав может оказаться неэффективным, если готовый жгут проложен значительно ближе к выхлопной системе, чем ожидалось.
Во время анализа проекта проверьте:
В некоторых случаях небольшое улучшение маршрута прокладки жгута может снизить тепловое воздействие настолько, что позволит использовать более тонкую и гибкую конструкцию теплозащиты.
Оплетка жгута трансмиссии также может контактировать с близлежащими кронштейнами, зажимами или элементами конструкции автомобиля. Поэтому тепловые характеристики не могут быть единственным фактором при проектировании.
В зависимости от условий установки инженерам также может потребоваться указать:
Если ожидается значительный механический износ, может потребоваться отдельный слой для защиты от истирания или комбинированная термомеханическая защитная конструкция.
Компоненты в зоне трансмиссии могут подвергаться воздействию масляного тумана, воды, дорожных загрязнений или других автомобильных технических жидкостей.
Поэтому вся конструкция оплетки, включая отражающую поверхность, клей, швейные нити и систему закрытия, должна быть оценена с учетом реальных условий эксплуатации.
Отражающий слой, который хорошо показывает себя в лабораторных условиях в новом состоянии, может не обеспечить аналогичных долгосрочных результатов, если его поверхность будет механически повреждена или сильно загрязнена.
Для новой автомобильной платформы разработка прототипа обычно начинается с геометрии жгута и тепловой среды.
Практический пакет для разработки может включать:
Если чертежи неполные, физический образец или подробные фотографии также могут помочь определить первоначальный прототип.
Оплетка, которая эффективно работает в прототипе с точки зрения теплозащиты, также должна быть пригодна для стабильного серийного производства.
Для поставок OEM-производителям производственный процесс может потребовать контроля:
Для крупносерийных проектов также могут потребоваться приспособления, режущие инструменты или другие специализированные производственные методы для поддержания этих характеристик.
Теплозащитный экран жгута трансмиссии является функциональным автомобильным компонентом, поэтому проверка должна учитывать как размерные, так и визуальные характеристики.
В зависимости от чертежа заказчика, проверка может включать:
Для критически важных OEM-проектов требования к проверке должны быть установлены до начала массового производства, а не добавлены после того, как компонент был спроектирован.
Для эффективного технического анализа отправьте как можно больше следующей информации:
| Необходимая информация | Почему этоважно |
|---|---|
| Диаметр жгута | Определяет размер рукава |
| Защищаемая длина | Определяет размеры компонента |
| Температура источника тепла | Определяет степень теплового воздействия |
| Минимальный зазор | Важно для оценки лучистого тепла |
| Максимальная температура жгута | Определяет требуемые тепловые характеристики |
| Чертеж жгута | Показывает ответвления, разъемы и элементы крепления |
| Последовательность установки | Определяет конструкцию: надеваемая или оборачиваемая |
| Способ крепления | Предотвращает смещение рукава |
| Требование к валидации | Определяет необходимые испытания |
| Годовой объем | Помогает определить производственный процесс |
BSTFLEX производит алюминизированные и текстильные изделия для тепловой защиты автомобильных жгутов проводов, кабелей, шлангов и гидравлических линий. Конструкции могут варьироваться от стандартных гибких рукавов до изделий по индивидуальному заказу с вырезами, прорезями, крепежными элементами, усиленными краями и геометрией, специфичной для конкретного компонента.
Более широкий выбор автомобильных отражающих рукавов доступен в Алюминизированный теплозащитный рукав категории.
Для общего выбора материалов и конструкции жгута проводов см. Теплозащитные рукава для автомобильных жгутов проводов: материалы, конструкции и применение.
Для нового проекта по тепловой защите жгута трансмиссии отправьте в BSTFLEX чертеж компонента, размеры жгута, температуру источника тепла, зазор, целевую температуру жгута и требуемый стандарт валидации. Мы можем оценить геометрию и порекомендовать подходящую конструкцию для разработки прототипа.
Это теплозащитный рукав, устанавливаемый вокруг проводки, связанной с автомобильной трансмиссией. Его цель — уменьшить воздействие тепла от близлежащей трансмиссии, выхлопной системы или других горячих компонентов, сохраняя при этом гибкость и трассировку, требуемые для жгута.
Яркая алюминизированная внешняя поверхность полезна для отражения лучистого тепла от близлежащих компонентов выхлопной системы. Обычно она сочетается со стекловолокном или другим изоляционным текстилем, который обеспечивает структурный и тепловой слой под отражающей поверхностью.
Универсального расстояния не существует. Необходимый зазор зависит от температуры выхлопных газов, конструкции рукава, продолжительности воздействия, движения воздуха и максимально допустимой температуры для жгута. Фактическая установка должна оцениваться с учетом требуемых тепловых характеристик.
Нет. Температурная способность материала рукава указывает на то, что может выдержать материал рукава. Температура, достигаемая защищаемым жгутом, зависит от общей тепловой среды, включая температуру источника тепла, расстояние, структуру рукава и время воздействия.
SAE J2302 оценивает эффективность изоляции рукавов, трубок или лент против лучистого тепла путем сравнения температур испытательного тела с защитным материалом и без него в определенных условиях.
Да. Индивидуальные конструкции могут включать вырезы, отверстия, люверсы, прорези, усиленные края и другие элементы, необходимые для позиционирования или интеграции со сборкой жгута.
Да, если используется оборачиваемая конструкция, застежка-липучка, защелка или другая открывающаяся конструкция. Обычный трубчатый рукав обычно требует, чтобы жгут или его разъемы проходили сквозь рукав.
Да. Чертеж предпочтителен для контроля размеров, но существующие детали, образцы жгутов и фотографии установки также могут быть использованы на этапе первоначальной разработки.
