Сколько термоленты для выхлопной системы мне нужно? Калькулятор и руководство по выбору размера термоленты

Покупка слишком малого количества термоленты может привести к тому, что выпускной коллектор останется недоделанным. Покупка слишком большого количества влечет за собой ненужные расходы, особенно когда материал закупается для серийного производства OEM.

Количество термоленты для выхлопной системы определяется в основном четырьмя параметрами:

• внешний диаметр выхлопной трубы;

• общая длина трубы;

• ширина термоленты;

• нахлест при установке.

Изгибы труб, коллекторы, разветвления и отходы при монтаже могут увеличить фактический расход, поэтому расчетное значение следует рассматривать как минимально необходимый теоретический объем, а не как точное количество для закупки.

BSTFLEX производит термоленту для выхлопных систем и коллекторов из различных материалов, разной ширины и в различных вариантах рулонов для автомобильных, мотоциклетных, гоночных, дизельных и промышленных выхлопных систем.

Формула калькулятора термоленты для выхлопной системы

Для прямой круглой выхлопной трубы расход ленты можно оценить с помощью расчета спиральной обмотки.

Используйте:

D = внешний диаметр трубы

W = ширина ленты

O = нахлест

P = эффективный шаг на один виток

где:

P = W − O

Приблизительный множитель длины равен:

Множитель длины ленты = √[(πD)² + P²] ÷ P

Затем:

Необходимая длина термоленты = Длина трубы × Множитель длины ленты

Используйте одни и те же единицы измерения для диаметра трубы, ширины ленты и нахлеста.

Например, если D, W и O введены в дюймах, множитель можно напрямую применять к длине трубы в футах.

Этот расчет оценивает материал, необходимый для прямой цилиндрической трубы.

Он не учитывает автоматически:

• изгибы;

• коллекторы;

• фланцы;

• разветвления;

• неравномерный нахлест;

• припуск на начало и конец обмотки;

• отходы при монтаже.

Коммерческие калькуляторы термоленты используют те же базовые входные данные. DEI, например, запрашивает внешний диаметр трубы, длину трубы, ширину ленты и нахлест, при этом 0,25 дюйма указано как рекомендуемый нахлест по умолчанию. DEI также предупреждает, что их калькулятор не учитывает изгибы.

Пример: 2-дюймовая термолента на 2-дюймовой трубе

Предположим:

• Внешний диаметр трубы: 2 дюйма

• Длина трубы: 3 фута

• Ширина ленты: 2 дюйма

• Нахлест: 0,25 дюйма

Эффективный шаг:

2,00 − 0,25 = 1,75 дюйма

Окружность трубы:

π × 2 = приблизительно 6,28 дюйма

Таким образом, один виток спирали требует немного больше материала, чем окружность трубы, поскольку лента наматывается по диагонали вдоль трубы.

Используя приведенную выше формулу, коэффициент длины обмотки составляет приблизительно:

3,73

Следовательно:

3 фута × 3,73 = приблизительно 11,2 фута обмотки

Это теоретическая потребность для прямого участка.

Для реальной установки на выхлопную систему следует предусмотреть дополнительный материал на изгибы, точки начала и конца, а также на погрешности при монтаже.

Таблица быстрой оценки расхода термоленты для выхлопной системы

В следующих примерах предполагается:

• ширина термоленты 2 дюйма;

• нахлест 0,25 дюйма;

• 3 фута прямой выхлопной трубы.

Внешний диаметр трубы	Прибл. необходимое количество ленты
1,5 дюйма	8,6 фута
2,0 дюйма	11,2 фута
2,25 дюйма	12,5 фута
2,5 дюйма	13,8 фута
3,0 дюйма	16,4 фута

Эти цифры являются теоретическими оценками для прямой трубы.

При установке на выпускные коллекторы обычно расходуется больше материала.

Почему диаметр трубы влияет на расход ленты

Для труб большего диаметра требуется больше материала, так как каждый виток должен покрывать большую окружность.

Выхлопная труба диаметром 3 дюйма имеет примерно вдвое большую окружность, чем труба диаметром 1,5 дюйма.

Это означает, что для двух выхлопных систем одинаковой длины может потребоваться совершенно разное количество ленты.

Поэтому перед заказом материала всегда следует измерять внешний диаметр трубы.

Не оценивайте необходимое количество ленты, основываясь только на:

• объем двигателя;

• модель автомобиля;

• мощность в лошадиных силах;

• количество цилиндров.

Фактические размеры труб имеют большее значение.

Почему нахлест влияет на длину термоленты для выхлопной системы

Нахлест определяет, насколько далеко лента продвигается вдоль трубы при каждом витке.

Больший нахлест означает:

• больший расход материала;

• большую толщину изоляции;

• более медленное осевое покрытие.

Меньший нахлест означает:

• меньший расход материала;

• более тонкое эффективное покрытие;

• больший риск появления неравномерных зазоров при некачественной установке.

Например, при использовании ленты шириной 2 дюйма:

нахлест 0,25 дюйма

оставляет:

1,75 дюйма эффективного покрытия за один виток.

Если нахлест увеличить, эффективное продвижение вперед уменьшается и требуется больше ленты.

Текущие калькуляторы DEI используют 0,25 дюйма в качестве рекомендуемого значения по умолчанию, но это не следует рассматривать как универсальное требование для каждого производителя ленты или области применения.

Всегда следуйте инструкциям по установке для конкретного используемого продукта.

Расход 1-дюймовой и 2-дюймовой термоленты для выхлопной системы

Ширина ленты существенно влияет на необходимую длину.

1-дюймовая термолента для выхлопной системы

1-дюймовая лента делает больше витков на той же длине трубы.

Поэтому она особенно подходит для:

• крутых изгибов выпускного коллектора;

• труб малого диаметра;

• выхлопных труб мотоциклов;

• сложных коллекторов;

• близко расположенных первичных труб.

Однако обычно требуется больше погонных футов ленты, чем при использовании более широкой ленты.

2-дюймовая термолента для выхлопной системы

2-дюймовая лента продвигается дальше вдоль трубы при каждом витке.

Она обычно подходит для:

• автомобильных выпускных коллекторов;

• приемных труб;

• выхлопных труб среднего диаметра;

• более длинных прямых участков труб;

• более быстрая установка.

Двухдюймовые обмотки из стекловолокна и титанового стиля являются распространенными коммерческими размерами. В настоящее время DEI продает несколько конфигураций 2-дюймовой обмотки длиной 15, 25, 50 и 100 футов.

Правильный выбор должен зависеть от геометрии трубы, а не просто от выбора самой широкой доступной ленты.

Пример: почему для 1-дюймовой обмотки требуется большая длина

Рассмотрим ту же трубу с наружным диаметром 2 дюйма.

Если узкая 1-дюймовая обмотка устанавливается с пропорциональным перекрытием, эффективное осевое продвижение за один виток меньше, чем при использовании 2-дюймовой обмотки.

Это означает, что для покрытия той же длины трубы требуется больше оборотов.

Более узкая обмотка все равно может быть лучшим выбором, если труба имеет несколько крутых изгибов.

Вот почему выбор обмотки для выпускного коллектора предполагает баланс между:

• расходом материала;

• скоростью установки;

• пластичностью;

• геометрией трубы.

Сколько обмотки мне нужно для коллекторов?

Для коллекторов расчеты сложнее, чем для прямой трубы.

Трубчатый коллектор может содержать:

• несколько первичных труб;

• крутые изгибы;

• коллекторы;

• секции слияния;

• фланцы;

• трубы неодинаковой длины.

Правильный метод — измерять каждую первичную трубу отдельно.

Для четырехцилиндрового коллектора:

1. Измерьте каждую первичную трубу от фланца до коллектора.

2. Запишите наружный диаметр каждой трубы.

3. Рассчитайте расход обмотки для каждой трубы.

4. Добавьте коллектор, если он также будет обернут.

5. Добавьте дополнительный материал для изгибов и точек завершения.

Не измеряйте просто общую физическую ширину узла коллектора.

Каждую трубу необходимо рассматривать как отдельный цилиндр, подлежащий обмотке.

Сколько обмотки мне нужно для коллектора V8?

Комплект коллекторов для V8 может потреблять значительно больше материала, поскольку необходимо обернуть восемь первичных труб.

Поэтому некоторые полные коммерческие комплекты содержат около 100 футов 2-дюймовой обмотки.

Например, DEI в настоящее время продает автомобильные комплекты обмотки коллектора, содержащие 100 футов 2-дюймовой стекловолоконной обмотки вместе с соответствующими аксессуарами для установки.

Это не означает, что каждому V8 требуется ровно 100 футов.

Фактический расход зависит от:

• длины первичной трубы;

• диаметра трубы;

• перекрытия;

• обмотаны ли коллекторы;

• геометрия выпускного коллектора.

Для производственных задач измерение фактического коллектора остается более надежным способом, чем использование только конфигурации двигателя.

Сколько термоленты нужно для выхлопной системы мотоцикла?

На мотоциклах часто используются:

• трубы меньшего диаметра;

• более крутые изгибы;

• меньшая общая длина выхлопной системы.

Поэтому часто подходят ленты шириной 1 или 2 дюйма.

Мотоциклу с двумя короткими приемными трубами может потребоваться гораздо меньше материала, чем автомобильному многоканальному выпускному коллектору.

Компания DEI в настоящее время предлагает комплект для выхлопной системы мотоцикла с 30 футами 2-дюймовой стекловолоконной ленты, что иллюстрирует меньшую длину рулонов, обычно используемую в этом случае.

Опять же, размер комплекта не следует рассматривать как универсальное требование.

Измерьте фактическую выхлопную систему мотоцикла перед заказом.

Сколько термоленты нужно для даунпайпа турбины?

Даунпайпы турбин, как правило:

• большего диаметра;

• относительно короткие;

• подвергаются воздействию экстремальных температур;

• расположены близко к чувствительным компонентам моторного отсека.

Необходимую длину ленты обычно можно рассчитать исходя из внешнего диаметра даунпайпа и длины по осевой линии.

Однако даунпайпы часто имеют несколько изгибов.

Поэтому теоретический результат для прямой трубы следует увеличить с учетом практического запаса на установку.

Выбор материала также важен.

Для высокотемпературных турбосистем покупателям, возможно, придется сравнить стекловолокно с базальтовой или высококремнеземной лентой, а не выбирать материал только на основе длины рулона.

См. Titanium Exhaust Wrap: Material, Temperature and Applications для высокотемпературных применений на основе базальта.

Сколько термоленты нужно для выпускного коллектора?

Расчет для трубчатых коллекторов можно проводить аналогично расчету для выпускных коллекторов.

С литыми коллекторами сложнее, так как их поверхность может не образовывать ровную круглую трубу.

Если компонент имеет:

• неправильные литые формы;

• очень короткие ответвления;

• сложные фланцы;

• ограниченный доступ;

съемный термоизоляционный чехол или формованный теплозащитный экран могут подойти лучше, чем спиральная обмотка.

Калькулятор в этом руководстве предназначен в первую очередь для круглых выхлопных труб.

Нужно ли добавлять дополнительную ленту на изгибы?

Да.

Изгиб меняет эффективный путь прохождения ленты.

Внешний радиус требует больше материала, чем внутренний, и установщику может потребоваться отрегулировать нахлест, чтобы обмотка оставалась ровной.

Коммерческие калькуляторы обычно предупреждают, что их результаты не учитывают изгибы. DEI прямо заявляет, что на изгибы потребуется дополнительный материал сверх расчетного значения для прямой трубы.

Для сложной выхлопной системы лучше приобрести разумный запас, чем заказывать ровно столько, сколько получилось по теоретическому расчету.

Другие причины для приобретения дополнительного материала

Дополнительный материал также может потребоваться для:

Точки начала и конца

Для надежного крепления в начале и конце обмотки могут потребоваться дополнительные витки.

Переходы коллектора

Коллекторы могут быстро менять диаметр, увеличивая расход материала.

Неравномерная геометрия трубы

Формованные и сварные компоненты выхлопной системы могут не сохранять идеально постоянный диаметр.

Ошибки при установке

Иногда может потребоваться снять и переделать участок обмотки.

Производственный допуск

Для OEM-производства небольшой запас может помочь предотвратить остановку линии, вызванную незначительными отклонениями при установке.

Стоит ли покупать рулон длиной 25, 50 или 100 футов?

Выбирайте длину рулона исходя из расчетного потребления, а не визуальной оценки.

Рулон 25 футов

Обычно подходит для:

• коротких секций выхлопной системы;

• небольших мотоциклетных систем;

• отдельных приемных труб;

• отдельных компонентов.

Рулон 50 футов

Полезен для:

• более длинных выхлопных систем мотоциклов;

• автомобильных выпускных коллекторов;

• нескольких отдельных секций труб.

Рулон 100 футов

Полезен для:

• систем выпускных коллекторов с несколькими первичными трубами;

• более крупных работ;

• мастерских;

• OEM или серийных установок.

Многие современные производители предлагают рулоны таких размеров. Например, DEI предлагает несколько видов титановой термоленты для выхлопных систем в конфигурациях по 15, 25, 50 и 100 футов.

BSTFLEX также может поставлять рулоны нестандартной длины для OEM-проектов и дистрибьюторов, где стандартная розничная длина создает ненужные стыки или излишки упаковки.

Калькулятор термоленты для метрических размеров

Тот же расчет работает и с метрическими размерами.

Используйте:

• диаметр трубы в миллиметрах;

• ширина обмотки в миллиметрах;

• нахлест в миллиметрах.

Множитель остается безразмерным.

Затем умножьте его на длину трубы в метрах, чтобы получить приблизительную длину обмотки в метрах.

Например:

• внешний диаметр трубы 50 мм;

• ширина обмотки 50 мм;

• нахлест 6 мм.

Эффективный шаг:

50 − 6 = 44 мм

Расчет затем можно применить точно так же, как и в методе, основанном на дюймах.

Это особенно полезно для промышленных и OEM-проектов, специфицированных в:

• обмотка 25 мм;

• обмотка 50 мм;

• метрические выхлопные трубы;

• рулоны длиной в метр.

Входные данные калькулятора термоленты для OEM-проектов

Для серийного производства BSTFLEX рекомендует записывать следующую информацию:

Требуемые входные данные	Пример
Внешний диаметр трубы	50 мм
Длина трубы	1,2 м
Ширина обмотки	50 мм
Требуемый нахлест	6 мм
Количество труб	4
Количество изгибов	6
Материал обмотки	Стекловолокно / Базальт / Диоксид кремния
Объем производства	500 сборок

Это позволяет оценить как:

• расход материала на одну сборку;

• общую потребность в рулонах для производственного заказа.

Оптимизация длины рулона для производства

Розничные размеры рулонов не всегда эффективны для производства.

Предположим, что для одного готового компонента выхлопной системы требуется примерно 7,5 м обмотки.

Использование стандартного розничного рулона длиной 10 м может привести к значительному количеству неиспользованного материала при каждой сборке.

Для OEM-заказа может быть эффективнее указать:

• нестандартную длину рулонов;

• мастер-рулоны;

• предварительно нарезанные отрезки;

• комплектную упаковку.

BSTFLEX может разработать конфигурации рулонов в соответствии с фактическим производственным потреблением, вместо того чтобы заставлять промышленных клиентов использовать потребительские форматы упаковки.

Меняют ли расчет разные материалы обмотки?

Геометрический расчет по сути одинаков для:

• стекловолоконной обмотки выхлопной системы;

• базальтовой обмотки выхлопной системы;

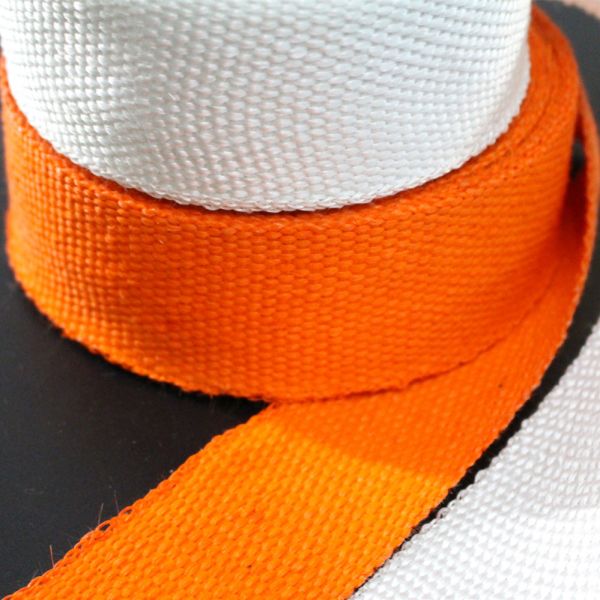

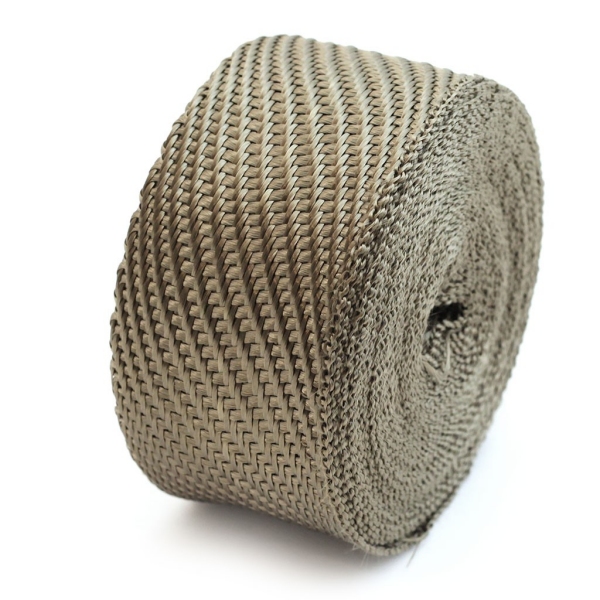

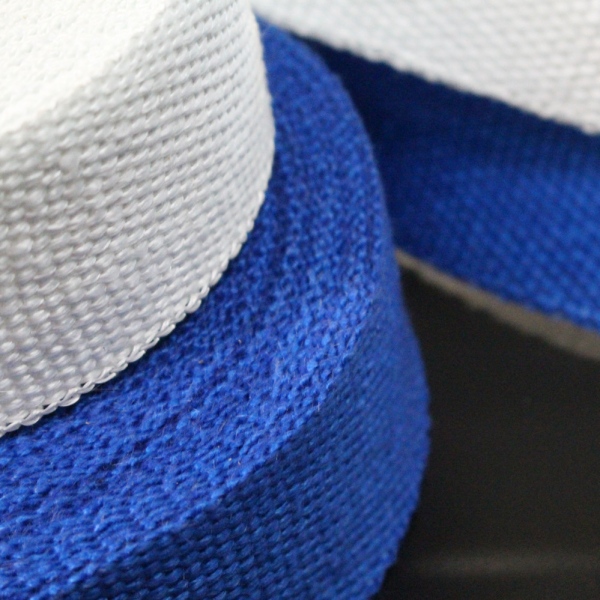

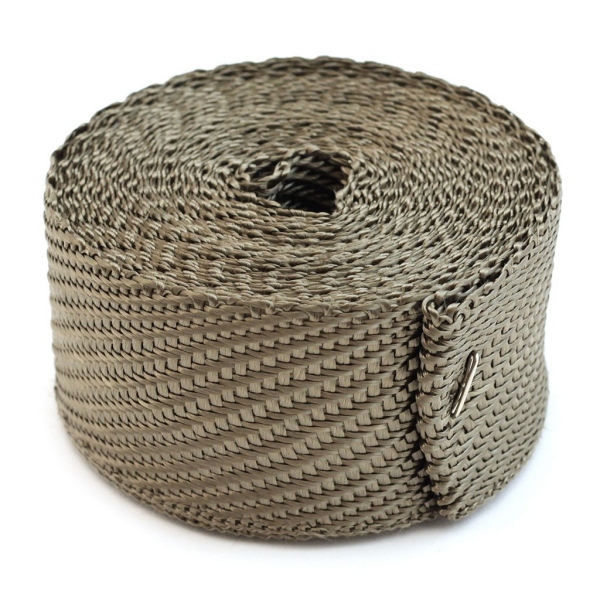

• обмотки выхлопной системы титанового типа;

• кремнеземной обмотки выхлопной системы.

Однако готовый материал может отличаться по:

• толщине;

• гибкости;

• плетению;

• растяжению;

• поведению при установке.

Поэтому расчетный расход следует проверять во время установки прототипа перед окончательным оформлением крупного производственного заказа.

Для выбора материала см. Полное руководство по обмотке выхлопных систем и полный ассортимент BSTFLEX Exhaust and Header Heat Wrap.

Не забудьте про крепеж для обмотки выхлопной системы

Расчет длины ленты — это только часть процесса установки.

Обмотку также необходимо закрепить.

Типичные варианты включают:

• фиксаторы из нержавеющей стали;

• проволоку из нержавеющей стали;

• металлические хомуты;

• специально разработанные ленты.

Коммерческие комплекты обмотки выхлопных систем обычно включают стяжки из нержавеющей стали вместе с обмоткой. Например, DEI комплектует стяжками несколько своих наборов для обмотки коллекторов и выхлопных систем.

Для OEM-проектов обмотка и крепежные элементы могут поставляться в виде одного комплекта.

Практический контрольный список для заказа обмотки выхлопной системы

Перед запросом коммерческого предложения подтвердите:

• Внешний диаметр трубы

• Общая длина трубы

• Количество труб

• Количество изгибов

• Ширина ленты

• Требуемый нахлест

• Материал

• Температурные требования

• Предпочтительная длина рулона

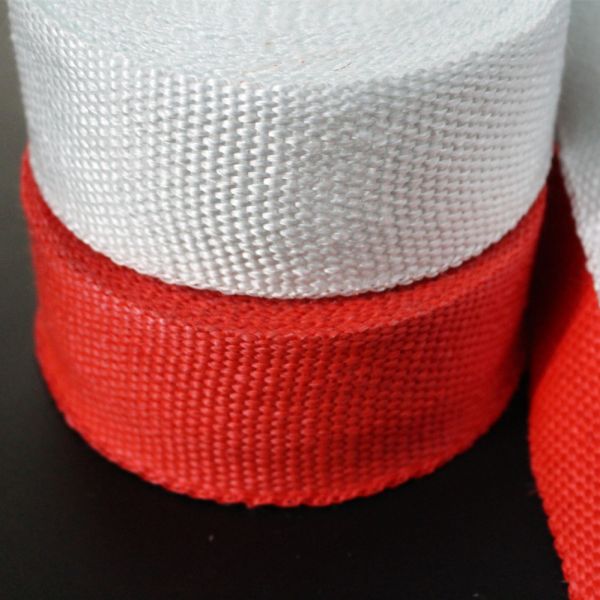

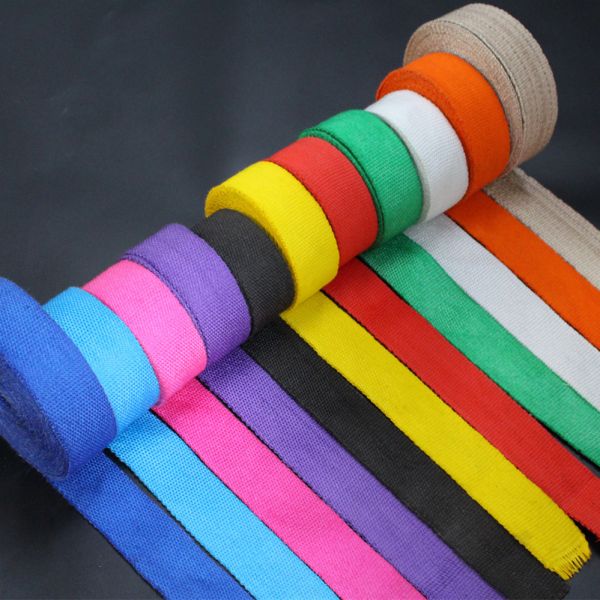

• Цвет

• Требуемые крепежные элементы

• Общее количество

• Формат упаковки

Если геометрия выхлопной системы сложная, предоставьте:

• чертеж;

• CAD-размеры;

• фотографии;

• образец детали.

Это позволяет более точно оценить расход материала.

Производитель термоленты для выхлопных систем с возможностью изготовления рулонов нестандартных размеров

BSTFLEX производит материалы для тепловой защиты выхлопных систем для автомобилей, мотоциклов, автоспорта, дизельных двигателей и промышленного применения.

Варианты поставок могут включать:

• термолента 1 дюйм;

• термолента 2 дюйма;

• термолента 25 мм;

• термолента 50 мм;

• нестандартная ширина;

• нестандартная длина рулона;

• оптовые мастер-рулоны;

• нарезанные по длине отрезки;

• крепежные стяжки из нержавеющей стали;

• комплекты термоленты под собственной торговой маркой;

• OEM-упаковка.

Для выбора материала из стекловолокна см. Стекловолоконная термолента для выпускных коллекторов и выхлопных труб.

Чтобы ознакомиться со всеми доступными семействами материалов, посетите категорию BSTFLEX Exhaust and Header Heat Wrap.

Часто задаваемые вопросы

Как рассчитать необходимое количество термоленты для выхлопной системы?

Измерьте наружный диаметр и длину выхлопной трубы, затем выберите ширину ленты и необходимый нахлест. Используйте эти значения для расчета количества материала, необходимого для каждого витка, и общего количества витков вдоль трубы.

Влияет ли диаметр трубы на длину термоленты для выхлопной системы?

Да. У трубы большего диаметра больше окружность, поэтому на каждый виток расходуется больше ленты.

Требует ли больший нахлест большего количества термоленты?

Да. Больший нахлест уменьшает расстояние, на которое лента продвигается вдоль трубы при каждом витке, увеличивая общий расход материала.

Какая термолента лучше: 1 дюйм или 2 дюйма?

Дюймовую ленту легче наматывать на крутые изгибы и трубы малого диаметра. Двухдюймовая лента обычно быстрее наматывается на трубы большего диаметра или прямые участки.

Сколько дополнительной ленты нужно купить для изгибов?

Для изгибов требуется больше материала, чем показывает расчет для прямой трубы. Точное количество зависит от радиуса изгиба, диаметра трубы, нахлеста и техники намотки, поэтому для сложных систем следует предусмотреть дополнительный запас материала.

Сколько термоленты мне нужно для выпускного коллектора?

Измерьте каждую первичную трубу коллектора отдельно и рассчитайте потребность в ленте для каждой из них. Добавьте коллектор и дополнительный запас на изгибы и точки завершения намотки.

Могу ли я использовать калькулятор для стекловолоконной и титановой термоленты?

Да. Один и тот же базовый геометрический расчет можно использовать для стекловолоконной, базальтовой/титановой и кремнеземной термоленты, хотя материалы с разной структурой могут вести себя по-разному во время установки.

Может ли BSTFLEX поставить рулоны термоленты нестандартной длины?

Да. Заказы для OEM-производителей и дистрибьюторов могут быть сформированы с учетом нестандартной ширины, длины рулонов, оптовых поставок, нарезанных отрезков и упаковки под частной торговой маркой.
