Изоляция выхлопной трубы генератора и съемные термочехлы для выхлопной системы

Выхлопная линия генератора должна не только отводить горячий газ из кожуха. Она должна оставаться доступной для осмотра, компенсировать перемещения и поддерживать температуру близлежащего оборудования в допустимых пределах. Добавление изоляции не должно усложнять выполнение этих задач.

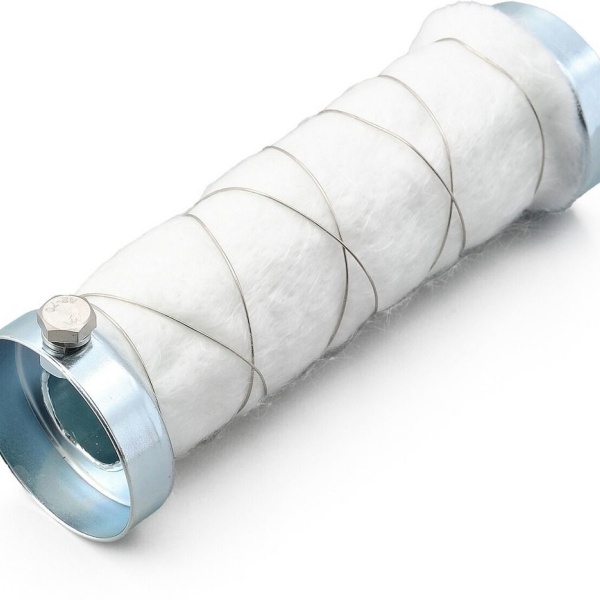

Изоляция выхлопной трубы генератора может поставляться в виде съемных чехлов для прямых участков труб, фасонных матов для колен и отдельных покрытий для фланцев или глушителей. Конструкция должна соответствовать утвержденной схеме выхлопной системы, а выбор материала должен основываться на условиях эксплуатации, а не только на мощности генератора.

BSTFLEX производит изготавливаемые на заказ съемные изоляционные маты для выхлопных систем для высокотемпературного оборудования. Для проектов с генераторными установками предоставьте чертеж трубы, требования к температуре и точки доступа для технического обслуживания, чтобы предложенная изоляция могла быть рассмотрена как единый узел.

Укажите выхлопную линию как набор обслуживаемых секций

Рассмотрим трубу, идущую от выхода двигателя через колено к глушителю. Сплошное изоляционное покрытие может показаться простым решением, но оно становится неудобным, когда технику требуется доступ к фланцу колена или соединению глушителя.

Более полезная спецификация определяет, где начинается и заканчивается каждая секция изоляции. Прямую трубу, изгиб и сервисное соединение можно закрыть отдельно, при этом детали стыков должны быть спроектированы так, чтобы ограничить открытые горячие участки, не препятствуя разборке.

Следующая схема является отправной точкой для обсуждения, а не универсальным проектом установки.

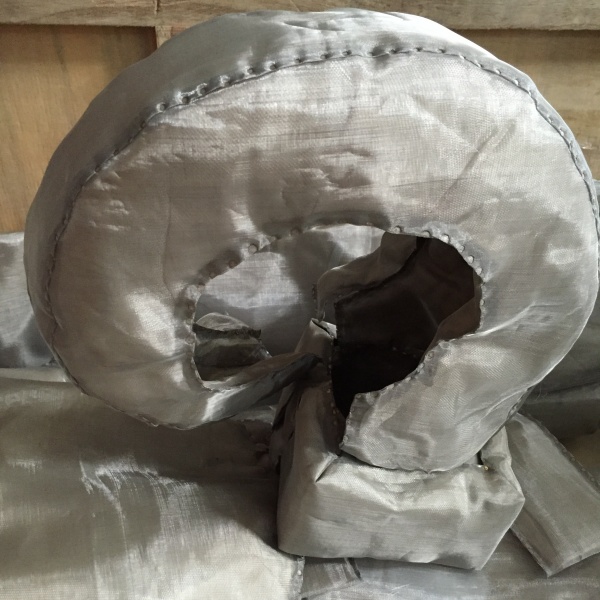

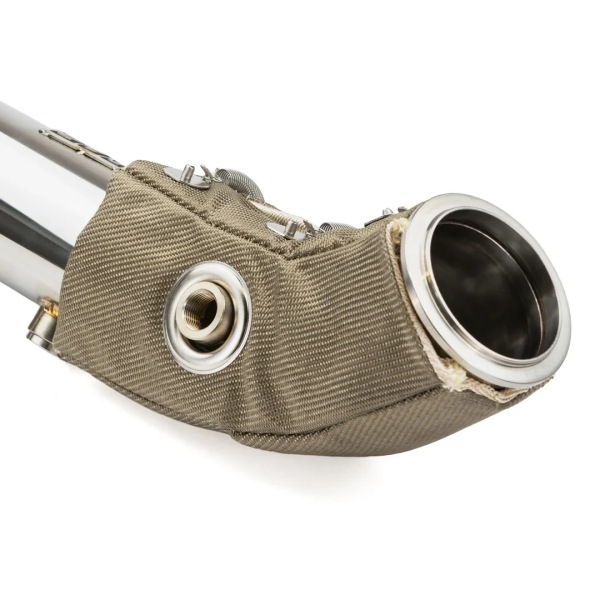

Для изогнутых секций BSTFLEX теплоизоляционный мат для колена предоставляет справочную информацию о продукте для обсуждения посадки. Подтвердите фактический диаметр, геометрию изгиба и температуру перед выбором конструкции для установки генератора.

В спецификацию должны быть включены три температуры

Запрос, в котором указана только температура выхлопных газов, оставляет без ответа важный вопрос: где была измерена эта температура?

Температура выхлопных газов описывает газ внутри трубы. Это полезная эксплуатационная информация, но она не всегда совпадает с температурой металла на границе с изоляцией.

Температура поверхности трубы является важным условием «горячей стороны» для контактной системы изоляции. Используйте измеренные данные или проектную информацию производителя оборудования и укажите рабочую нагрузку, связанную с этим значением.

Температура внешней поверхности мата является целевым показателем эффективности для установленного узла. Укажите ее вместе с условиями окружающей среды, потоком воздуха, местами измерения и рабочим состоянием генератора.

Для изоляции выхлопной системы дизельного генератора учитывайте наиболее требовательные утвержденные условия эксплуатации, а не только кратковременный холостой ход. Если регенерация системы доочистки изменяет температурный профиль, получите соответствующие предельные значения и ограничения по изоляции у производителя оборудования.

Высокий температурный рейтинг одного волокна не определяет допустимую температуру всего мата. Внутренний слой, сердечник, внешнее покрытие, нити и крепежные элементы — все они должны соответствовать условиям эксплуатации в месте их расположения.

Выбор материала изоляции выхлопной трубы генератора по слоям

В спецификации следует описывать функцию каждого слоя, а не указывать один материал для всей оболочки.

Внутренний слой защищает изоляционный узел

Внутренний слой должен соответствовать температуре, условиям контакта и эксплуатации на трубе. В зависимости от конструкции может подойти термостойкий текстиль или металлическое покрытие. Указывайте марку материала и предполагаемое воздействие, а не полагайтесь на общее описание, такое как «высокотемпературная ткань».

Сердечник обеспечивает основное тепловое сопротивление

Стекловолоконная, кремнеземная или другая высокотемпературная волокнистая изоляция может рассматриваться в зависимости от области применения. Сравните тепловые характеристики, эксплуатационные пределы и установленную толщину выбранного материала. Также ознакомьтесь с требованиями к обращению с ним и паспортом безопасности.

Толщина изоляции должна соответствовать имеющемуся пространству, не подвергаясь непреднамеренному сжатию кронштейнами или соседним оборудованием. Указывайте готовую конструкцию, а не только толщину рыхлого материала до изготовления.

Внешнее покрытие отвечает за защиту от внешних воздействий и удобство обращения

Выбирайте покрытие с учетом ожидаемой локальной температуры и воздействия абразивов, погодных условий или загрязнений. В одной установке может подойти текстиль с покрытием, в то время как в другой может потребоваться металлическая защитная конструкция.

Не рассматривайте сетку из нержавеющей стали как герметичный барьер и не предполагайте, что ткань с покрытием делает каждый шов и соединение водонепроницаемыми. Если важна защита от брызг масла или погодных условий, запросите подробную информацию о полной системе покрытия.

Для более широкого сравнения материалов см.материалы для изоляции выхлопных труб высокотемпературных систем. Варианты слоев мата и креплений также описаны в нашем руководстве по изоляционным матам для выхлопных систем.

Не превращайте теплоизоляцию в механическое ограничение

Выхлопной мат не является опорой для трубы. Выхлопная труба и глушитель требуют собственной подходящей системы опор, при этом вес изоляции должен быть включен в механический расчет.

Крепежные элементы должны удерживать мат, не соединяя движущиеся компоненты таким образом, чтобы ограничивать их предполагаемое движение. Гибкие соединения и сильфоны требуют особого внимания: не зажимайте, не уплотняйте и не оборачивайте их так, как если бы это была обычная жесткая труба.

Получите одобрение производителя компонента перед изоляцией гибкого соединения, турбокомпрессора, коллектора или корпуса системы доочистки. Мат, подходящий для одной установки двигателя, не автоматически одобрен для другой.

Обеспечьте функциональность дренажей, подключений датчиков, точек осмотра и необходимых вентиляционных отверстий. Проходы через стены и крышу требуют специальных защитных узлов; выхлопной мат не является заменой утвержденной детали прохода.

Разрабатывайте конструкцию крепления для того, кто будет ее снимать

Система крепления может выглядеть доступной на чертеже, но стать труднодоступной, когда труба окажется внутри акустического кожуха.

Располагайте крючки, пружины или шнуровку на доступной стороне везде, где это позволяет установка. Убедитесь, что мат можно открыть и снять, не демонтируя посторонние трубопроводы и не повреждая соседнюю проводку. Для покрытия фланца предусмотрите достаточно места для необходимых инструментов после снятия покрытия.

Для комплектов из нескольких частей запросите чертеж секций и соответствующую маркировку на матах. Тогда заказ на замену может ссылаться на конкретный отвод или секцию трубы, а не полагаться на фотографии неопознанного покрытия.

Повторное использование должно зависеть от состояния. Осмотрите покрытие, швы, изоляцию и крепежную фурнитуру перед повторной установкой снятого мата. Поврежденные или загрязненные секции требуют оценки, а не автоматического повторного использования.

Подбирайте оболочку под условия установки

Для генератора, установленного в техническом помещении, проверьте зазоры до проходов для обслуживания, кабелей и соседнего оборудования. Для контейнерного генератора проверьте открывание дверей, снятие панелей и то, остаются ли крепления доступными внутри кожуха.

Прокладка труб на открытом воздухе вводит еще одно требование: система покрытия, разработанная для ожидаемого воздействия погодных условий. Спрашивайте, как будут защищены стыки, проходы и окончания, а не полагайтесь только на описание внешней ткани.

Изоляция выхлопной системы уменьшает теплопередачу от поверхностей, которые она покрывает; она не удаляет все тепло, вырабатываемое двигателем, генератором или системой охлаждения. Необходимый поток охлаждающего воздуха, воздух для горения и системы отвода выхлопных газов остаются отдельными проектными задачами.

Изоляция также не герметизирует утечку выхлопных газов и не дает права на уменьшение зазора до горючих материалов. Устраните дефекты перед покрытием трубы и соблюдайте зазоры, требуемые производителем оборудования.

Принимайте установку по результатам проверки посадки и измеренной производительности

Перед заказом промышленных партий согласуйте, как будет оцениваться первый комплект матов. Следующие проверки обеспечивают полезную основу для плана приемки.

Проверка посадки: Подтвердите диаметр трубы, длину секций, положение отверстий и выравнивание креплений. Ищите непреднамеренное сжатие, открытые зазоры и контакт с соседним оборудованием.

Проверка обслуживания: При безопасно выключенном, охлажденном и изолированном согласно применимой процедуре генераторе снимите выбранное покрытие. Убедитесь, что нужный фланец, дренаж или точка осмотра доступны и что покрытие можно правильно установить обратно.

Тепловая проверка: Поручите квалифицированному персоналу оценить установленный узел при согласованных условиях эксплуатации. Запишите нагрузку генератора, температуру окружающей среды, состояние вентиляции, время стабилизации и метод измерения. Включите в температурное обследование крепления, швы и переходы, а не только центр широкой изолированной области.

Проверка после цикла: После согласованных рабочих циклов и безопасного охлаждения проверьте фиксацию, отсутствие трения и любые изменения в посадке. Зафиксируйте изменения перед утверждением конструкции для повторных заказов.

Сообщайте измеренные результаты вместе с условиями их тестирования. Описание термоизоляционного чехла как просто снижающего температуру на определенный процент не дает покупателю информации о том, соблюдено ли конкретное требование к температуре поверхности.

Включите эти детали в запрос котировок (RFQ)

Чтобы сравнить коммерческие предложения на термоизоляционный чехол для выхлопной трубы генератора, предоставьте каждому поставщику одинаковые данные по геометрии, тепловым требованиям и объему поставки.

Геометрия: Укажите наружный диаметр трубы, длину изоляции, углы и радиусы изгибов, размеры фланцев, выступы болтов, опоры и технологические отверстия. Приложите фотографии, показывающие окружающее пространство, а также сам выхлопной компонент.

Условия эксплуатации: Укажите модель генератора и двигателя, имеющиеся данные о температуре поверхности, профиль нагрузки, условия окружающей среды и любые ограничения производителя по изоляции.

Требуемый результат: Укажите допустимые габариты готовой изоляции, целевую температуру внешней поверхности (где применимо), условия измерения и зоны, которые должны оставаться доступными.

Требования к поставке: Укажите количество прототипов и серийных изделий, тип упаковки (отдельные секции или полный комплект), требования к маркировке и документы, необходимые вместе с коммерческим предложением.

Попросите в предложении указать материал внутренней стороны, наполнитель, внешнее покрытие, номинальную готовую толщину, тип застежки и границы секций. Зафиксируйте любые допущения, которые еще требуют подтверждения. Два коммерческих предложения на чехол для выхлопной системы генератора не являются эквивалентными, если одно включает крышки фланцев, а другое оставляет все соединения открытыми.

Изготовленные на заказ термоизоляционные чехлы для выхлопных систем генераторов от BSTFLEX

BSTFLEX поддерживает разработку индивидуальной изоляции выхлопных систем на основе чертежей, размеров и образцов. Съемный термоизоляционный чехол для выхлопной системы — это отправная точка для обсуждения кожухов труб и чехлов для фасонных деталей; окончательная конструкция должна быть согласована с учетом требований к установке генераторной установки.

Для проектов, сочетающих съемную изоляцию с формованными экранами или вкладышами, ознакомьтесь с ассортиментом теплозащитных экранов и изоляции для выхлопных систем. Наше руководство по выбору изоляции для выхлопных труб охватывает альтернативные конструкции, где съемный кожух не является предпочтительным решением.

Отправьте в BSTFLEX чертеж выхлопной системы вашего генератора для получения коммерческого предложения. Укажите условия эксплуатации, требуемую зону покрытия, имеющиеся зазоры и количество, чтобы предложенный комплект чехлов можно было проверить на соответствие посадке, тепловым требованиям и удобству обслуживания.
