Изоляция выхлопных систем морских судов: теплоизоляционные материалы, теплоизоляция труб и тепловая защита для судовых двигателей.

В машинных отделениях судов очень мало места для неконтролируемого выделения тепла от выхлопных газов.

Выхлопные трубы, стояки, отводы, коллекторы и глушители могут работать при температурах, достаточно высоких для воздействия на расположенные рядом шланги, проводку, оборудование, конструктивные поверхности и зоны доступа персонала. В закрытом машинном отделении тепло, выделяемое одним из компонентов выхлопной системы, также может способствовать общей тепловой нагрузке помещения.

Правильно спроектированныйморская выхлопная изоляцияЭта система помогает удерживать тепло и направляет теплозащиту туда, где она необходима.

В морских условиях сама изоляция — лишь часть решения. Система также должна учитывать вибрацию, влажность, воздействие соли, ограниченный доступ и необходимость планового технического обслуживания двигателя.

Компания BSTFLEX производиттеплозащитная изоляция выхлопной системыа также специализированные системы термозащиты для морских выхлопных труб, стояков, патрубков, коллекторов, турбокомпрессоров и других высокотемпературных компонентов.

Нагрев выхлопных газов морских двигателей начинается с сухой выхлопной системы.

Первое, что следует отметить, это различие между горячими участками выхлопной системы, требующими тепловой защиты, и окружающими компонентами, которые нуждаются в защите от них.

Типичная судовая дизельная установка может включать в себя:

Двигатель → Выпускной коллектор → Турбокомпрессор → Выпускной патрубок → Коленчатый вал → Выхлопная труба → Глушитель

Не для каждого участка требуется одинаковая конструкция теплоизоляции.

В прямых трубах может использоваться съемная теплоизоляция.

При сильном растяжении локтя может потребоваться специальное одеяло.

Для турбокомпрессора может потребоваться специальный теплоизоляционный чехол.

Для расположенного рядом топливопровода может потребоваться отдельный теплозащитный экран.

Такой компонентный подход особенно важен для морского оборудования, поскольку пространство, вентиляция и доступ для обслуживания обычно ограничены.

Где используется изоляция морских выхлопных систем

Термозащита выхлопных систем морских судов может применяться ко многим участкам выхлопной системы судна.

Выпускные патрубки

Стояки часто располагаются вблизи оборудования машинного отделения и конструктивных элементов.

Съемный теплоизоляционный материал может закрыть нагретую поверхность, оставляя при этом доступными точки крепления и зоны обслуживания.

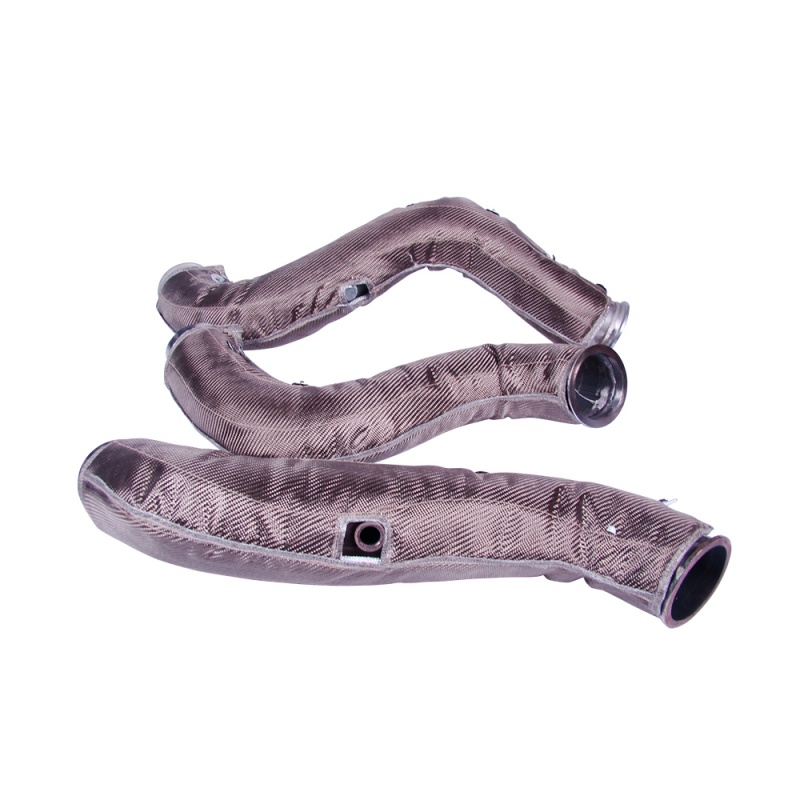

Выпускные патрубки

Геометрия локтя постоянно меняется, что делает традиционную бинтовую фиксацию менее удобной.

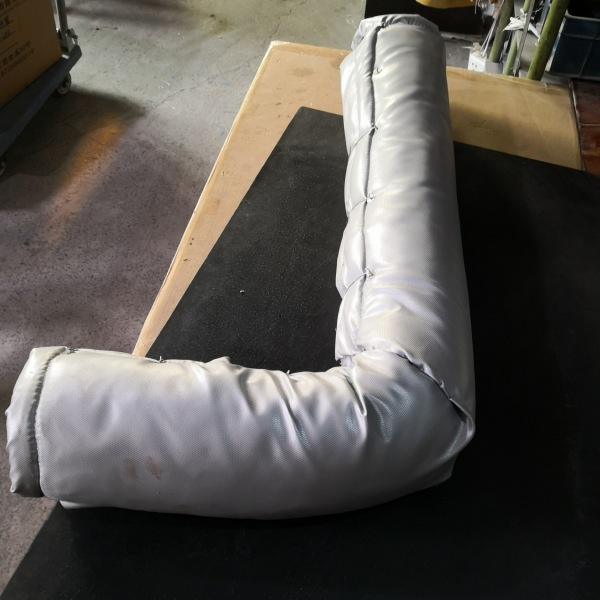

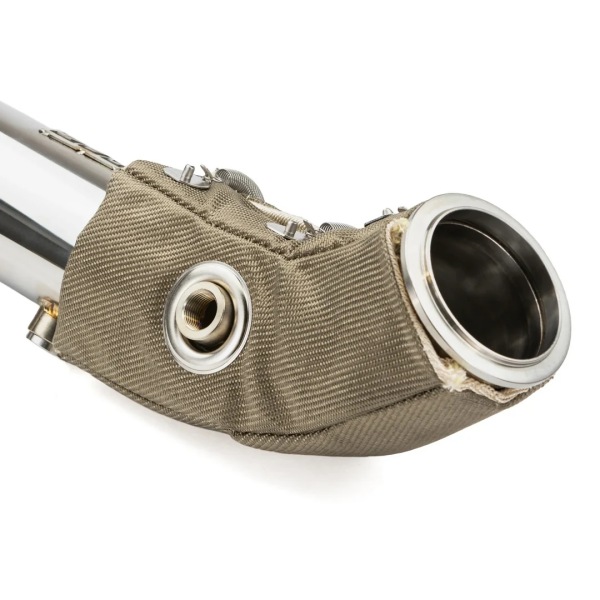

Термоизоляционное покрывало особой формы может повторять изгиб и обеспечивать более равномерное покрытие вокруг компонента.

Выхлопные трубы

Более длинные прямые участки можно изолировать с помощью следующих материалов:

• съемные теплоизоляционные материалы для труб;

• гибкая обшивка;

• термостойкие рукава;

• обмотка выхлопной трубы;

• многослойные теплоизоляционные оболочки.

Выбор оптимального варианта зависит от температуры, диаметра, зазора и требований к техническому обслуживанию.

Выпускные коллекторы

Впускные коллекторы — это компактные высокотемпературные компоненты, способные излучать значительное количество тепла в моторный отсек.

А установлентеплоизоляционный слой выпускного коллектораможет обеспечить теплоизоляцию, учитывая при этом геометрию коллектора.

Турбокомпрессоры

Корпуса турбокомпрессоров часто требуют изоляции специальной формы из-за их сложной геометрии и высоких локальных температур.

Вместо того чтобы пытаться намотать плоскую обмотку вокруг неровного компонента, можно изготовить защитное одеяло на заказ, специально подходящее для его корпуса.

Глушители выхлопных газов

Крупные глушители имеют значительную площадь внешней поверхности.

Съемный теплоизоляционный кожух может уменьшить выделение тепла из глушителя, а также позволяет снимать отдельные секции во время технического обслуживания.

---

Почему выхлопные системы морских судов нуждаются в съемной изоляции?

Морское оборудование не является стационарной установкой.

Двигатели требуют осмотра, технического обслуживания и замены компонентов на протяжении всего срока службы.

Для подключения выхлопной системы может потребоваться доступ к следующему элементу:

• осмотр болтов;

• Замена прокладки;

• осмотр трубопроводов;

• обслуживание датчиков;

• Техническое обслуживание фланцев;

• Расследование утечки выхлопных газов.

Если изоляция намертво приклеена или обернута вокруг всей выхлопной трубы, для доступа к компоненту может потребоваться срезать изоляцию.

Атеплоизоляционное полотно для морских выхлопных системвсё по-другому.

Одеяло может быть сконструировано с механической застежкой, что позволит техническим специалистам:

1. Освободите систему крепления;

2. Удалите необходимый раздел;

3. Осмотрите выхлопную систему;

4. проводить техническое обслуживание;

5. Переустановите теплоизоляцию.

Благодаря этому съемные конструкции особенно полезны для коммерческих судов, рабочих катеров, морских генераторов и другого оборудования, где важна ремонтопригодность.

---

Конструкция морского выхлопного кожуха

Обычно защитное покрытие для морских выхлопных газов состоит из нескольких функциональных слоев.

Точная конструкция зависит от температуры выхлопных газов и условий эксплуатации.

Слой горячей стороны

Внутренняя поверхность обращена к выхлопной системе.

В качестве материалов могут быть использованы:

• стекловолоконная ткань;

• Ткань с высоким содержанием кремнезема;

• сетка из нержавеющей стали;

• фольга из нержавеющей стали;

• другие высокотемпературные текстильные изделия.

Слой горячей стороны защищает изоляционный сердечник от прямого контакта с компонентами выхлопной системы и обеспечивает необходимую термостойкость.

Изоляционный сердечник

Основной тепловой сопротивление обеспечивается сердечником.

В зависимости от области применения, одеяло может включать в себя:

• теплоизоляция из стекловолокна;

• высокотемпературная минеральная или керамическая изоляция;

• Изоляция на основе диоксида кремния;

• другие конструкционные теплоизоляционные материалы.

Толщина сердцевины может регулироваться в зависимости от требуемых тепловых характеристик и доступного монтажного пространства.

Внешняя обложка

Внешняя поверхность защищает одеяло от воздействия морской среды и механических повреждений.

В зависимости от области применения, для внешней конструкции могут использоваться следующие материалы:

• стекловолокно с покрытием;

• высокотемпературный текстиль;

• Ткань с силиконовым покрытием;

• сетка из нержавеющей стали;

• другие защитные материалы.

Система крепления

В качестве морских одеял могут использоваться:

• Крюки из нержавеющей стали;

• пружины;

• проволочная шнуровка;

• ремни;

• пряжки;

• вшитые системы застежек.

Крепежные элементы из нержавеющей стали особенно полезны там, где важна коррозионная стойкость.

---

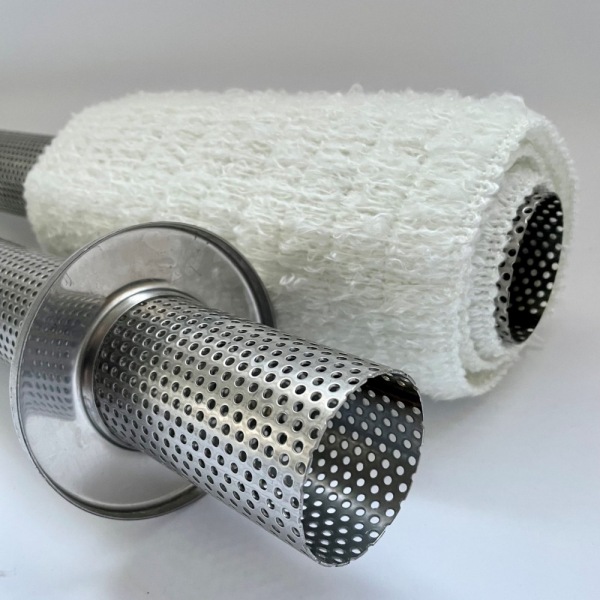

Теплообменник для морских выхлопных труб

Не для каждой выхлопной трубы требуется полностью изготовленный на заказ защитный чехол.

Для относительно простой геометрии трубы,теплоизоляция морских выхлопных системможет предложить практичное решение для теплоизоляции.

Отстаивание особенно подходит для:

• прямые выхлопные трубы;

• Трубы меньшего диаметра;

• непрерывные секции труб;

• области, где сложные вырезы не требуются.

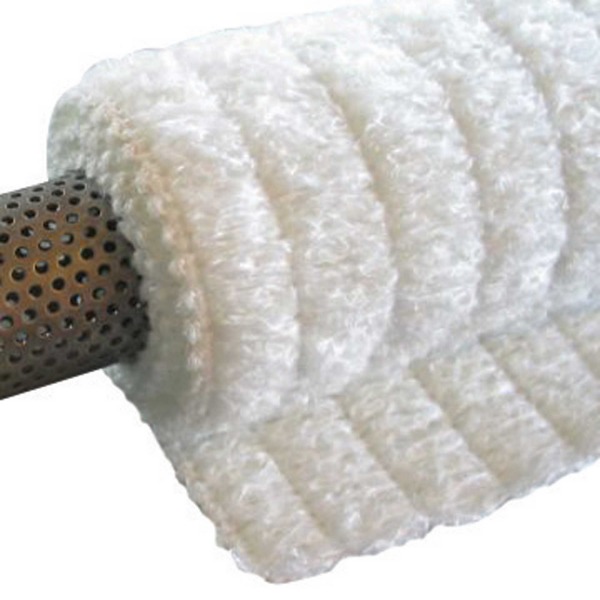

Изоляция может поставляться в виде гибких секций и закрепляться вокруг трубы.

По сравнению с формованным утеплителем, теплоизоляция может упростить монтаж на длинных непрерывных участках трубопровода.

Однако, если труба содержит:

• фланцы;

• контрольные точки;

• резкие повороты;

• соединения датчиков;

• деформационные швы;

Изготовленное на заказ одеяло может обеспечить лучшую функциональность.

---

Изоляция морских выхлопных систем должна учитывать влагостойкость.

Температура — это лишь один из факторов, влияющих на проектирование морской теплоизоляции.

Судно эксплуатируется в среде, где изоляция может соприкасаться со следующими элементами:

• влажность;

• конденсация;

• солевые брызги;

• очистка воды;

• масляный туман;

• загрязнение топлива.

По этой причине внешний защитный слой следует выбирать в соответствии с реальными условиями эксплуатации.

Теплоизоляционный сердечник, работающий при высоких температурах, может обеспечивать хорошие тепловые характеристики, но при этом требует защитной внешней конструкции для поддержания механической целостности в процессе эксплуатации.

Конструкция защитного покрытия также должна предусматривать предотвращение скопления воды вокруг выхлопного элемента.

---

Вибрация изменяет конструкцию.

Судовые двигатели постоянно вибрируют.

Сама выхлопная система может перемещаться относительно окружающего оборудования.

Это может создать потенциальные проблемы, если изоляция:

• трется о скобы;

• контактирует с соседними трубами;

• установлен слишком туго;

• имеет неподдерживаемые края;

• используется некачественное крепление.

Таким образом, для защитного чехла от выхлопных газов на море требуется нечто большее, чем просто термостойкая ткань.

При полной сборке следует учитывать следующее:

термостойкость + гибкость + износостойкость + крепление + зазор

Это одна из причин, почему изготовление теплоизоляционных полотен на заказ часто предпочтительнее, чем адаптация стандартных теплоизоляционных материалов к сложной морской выхлопной системе.

---

Зазор вокруг морских выхлопных труб

Конструкция защитного чехла ни в коем случае не должна быть независима от конструкции моторного отсека.

Перед определением толщины изоляции проверьте расстояние между выхлопным элементом и:

• проводка;

• шланги;

• топливные системы;

• гидравлические линии;

• опоры двигателя;

• конструктивные элементы;

• звукоизоляция;

• сервисные панели.

Добавление толстого утеплителя может значительно изменить внешний диаметр выхлопной системы.

В тесном машинном отделении доступное пространство может определять максимально допустимую толщину изоляции.

Таким образом, правильный вопрос звучит не так:

«Какой толщины мы можем сделать изоляцию?»

Это:

«Какое количество теплоизоляции мы можем установить, сохранив при этом требуемые теплоизоляционные характеристики и габариты?»

---

Тепловая защита машинных отделений судов

В машинном отделении может располагаться несколько независимых источников тепла.

К ним могут относиться:

• выпускные коллекторы;

• турбокомпрессоры;

• выхлопные трубы;

• генераторы;

• гидравлические системы;

• поверхности двигателя.

Теплоизоляция вытяжной системы может помочь снизить один из основных факторов, влияющих на общую тепловую нагрузку.

Это может улучшить тепловой режим вокруг чувствительного оборудования.

К потенциально защищаемым компонентам относятся:

• жгуты проводов;

• электрооборудование;

• системы управления;

• шланги;

• датчики;

• Компоненты топливной системы.

Защита персонала — еще один важный аспект.

Снижение температуры доступных поверхностей открытых компонентов выхлопной системы может помочь уменьшить риск случайного контакта во время технического обслуживания.

---

Морская противогазная лента против противогазной обмотки

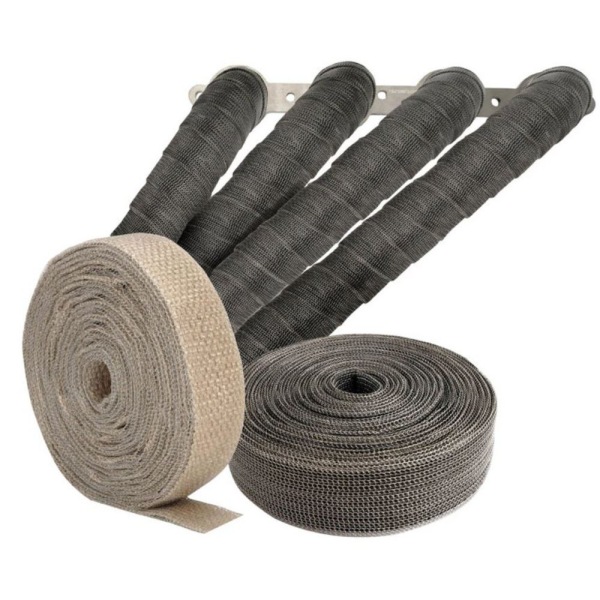

Обмотка выхлопной трубы остается полезной для некоторых трубчатых конструкций.

Это может быть практично в следующих случаях:

• Труба относительно проста;

• Геометрия преимущественно трубчатая;

• Допускается стационарная установка;

• Труба не требует частого доступа.

Съемный защитный чехол для морской выхлопной системы становится более привлекательным, когда:

• Данный компонент имеет сложную геометрию;

• Для проведения технического обслуживания необходим доступ;

• Толщину изоляции необходимо контролировать;

• Выхлопная система большая;

• Для установки требуется определенная внешняя отделка;

• Изоляцию необходимо периодически снимать.

Для некоторых морских систем можно использовать оба метода.

Например:

прямая труба → теплоизоляция

сложный локоть → съемное одеяло

турбокомпрессор → установленное одеяло

близлежащая структурная панель → отражающий теплозащитный экран

Такой гибридный подход позволяет подобрать систему теплоизоляции, соответствующую каждой части выхлопной системы.

---

Выбор материалов для изоляции морских выхлопных систем

Различные морские выхлопные системы предъявляют разные требования.

Стекловолокно

Практичный вариант для высокотемпературного текстильного производства общего назначения.

Его можно использовать для:

• одеяла;

• отстаёт;

• обертки;

• защитные чехлы.

Высокое содержание кремнезема

Более перспективный кандидат для применения в высокотемпературных системах горячего водоснабжения.

Его можно включить в:

• обшивка одеял;

• обертки;

• высокотемпературные изоляционные узлы.

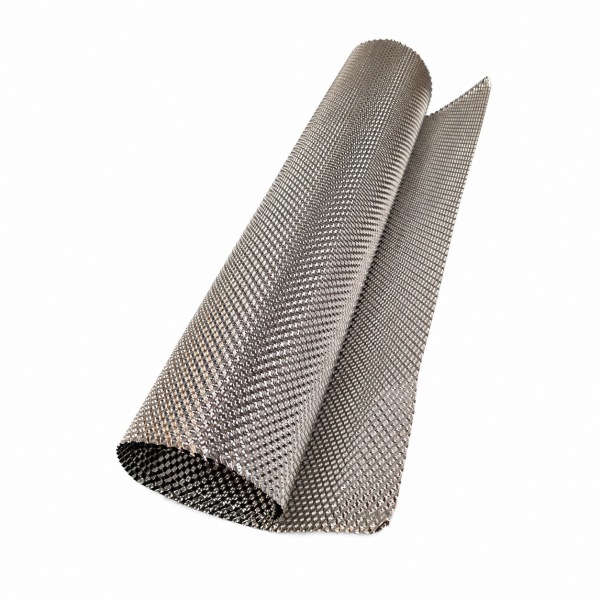

Нержавеющая сталь

Полезно, когда теплоизоляции требуется дополнительная механическая защита.

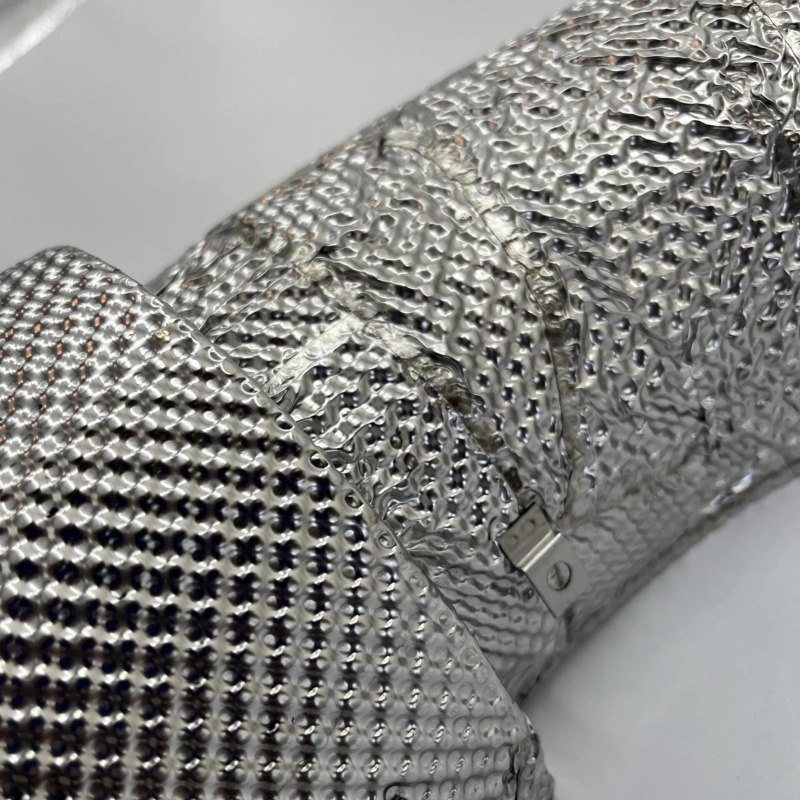

Нержавеющая сталь может выполнять следующие функции:

• сетка;

• фольга;

• защитное покрытие;

• теплозащитный материал.

Алюминий

Подходит для светоотражающих барьеров, где важна легкая конструкция.

Высокотемпературный изоляционный сердечник

Используется, когда основная цель — снижение теплопередачи, а не просто создание защитного текстильного покрытия.

В окончательной конструкции может быть использовано несколько из этих материалов, а не один.

---

Разработка теплоизоляционного полотна для морских выхлопных систем

Изготовленный на заказ защитный чехол должен соответствовать физическим геометрическим параметрам выхлопной системы.

Важные параметры включают:

наружный диаметр трубы

Это определяет базовый диаметр теплоизоляционного материала для труб.

изолированная длина

Это определяет, какая часть выхлопной системы нуждается в покрытии.

Радиус изгиба

Важно для локтей и искривленных участков.

Размеры фланца

Необходимо для обеспечения доступа к болтам и соединениям.

Выступы компонентов

Необходимо учитывать датчики, кронштейны, исполнительные механизмы и другие выступающие элементы.

Доступный клиренс

Одеяло должно помещаться в пределах пространства машинного отделения.

Место крепления

Крепежные элементы должны оставаться доступными после установки.

Для сложных конструкций при разработке рисунка пледа полезны фотографии и чертежи.

---

Как выбрать защитный чехол для морской выхлопной системы у производителя

Полезный запрос предложений должен содержать больше, чем:

«Защитное покрытие для морских выхлопных газов, высокая температура».

По возможности предоставляйте следующую информацию.

Данные о выхлопных газах

• тип выхлопной системы;

• диаметр трубы;

• габаритные размеры;

• рабочая температура;

• максимальная температура.

Информация по установке

• Тип судна или оборудования;

• модель двигателя, если применимо;

• внутренняя или открытая установка;

• Доступен свободный проход.

Условия окружающей среды

• Воздействие соли;

• влага;

• загрязнение нефтью;

• вибрация;

• Требования к уборке.

Требования к техническому обслуживанию

• постоянный или съемный;

• ожидаемая частота удаления;

• точки доступа к услугам.

Требования к производительности

• желаемая температура внешней поверхности;

• максимальная толщина одеяла;

• необходимо снизить теплоотдачу;

• Требования к защите персонала.

Информация о производстве

• Количество прототипов;

• годовой объем;

• требуемый график доставки.

Эта информация предоставляет производителю теплоизоляции достаточно подробностей для выбора конструкции, вместо того чтобы поставлять стандартный изоляционный материал.

---

Изоляция выхлопных систем для коммерческих судов

Коммерческие суда, как правило, уделяют больше внимания следующим аспектам:

• долговечность;

• пригодность к эксплуатации;

• повторяемость;

• коррозионная стойкость;

• длительные часы работы.

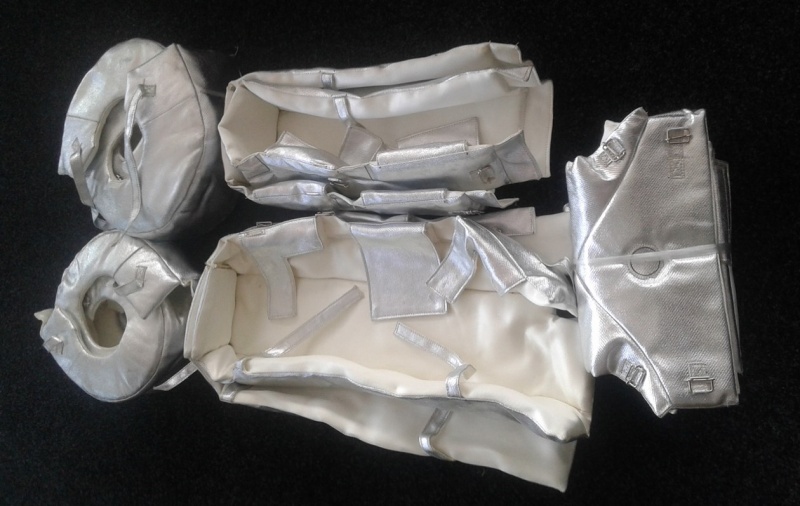

Система съемных покрывал может быть разделена на отдельные секции.

Например:

Раздел А — Многообразие

Раздел B — Турбокомпрессор

Секция C — Подступенок

Раздел D — Локоть

Раздел E — Выхлопная труба

Это упрощает осмотр и замену.

Если поврежден один участок, замена всей системы теплоизоляции не обязательно.

---

Изоляция выхлопной системы морского генератора

Морские генераторы создают еще одно распространенное требование к теплоизоляции выхлопной системы.

Выхлопные трубы генератора могут проходить через:

• машинные отделения;

• машинные отделения;

• закрытые отсеки;

• Прилегающие к жилью зоны.

Контроль температуры особенно важен в условиях ограниченной вентиляции.

Съемныйтеплоизоляционное полотно выхлопной трубы генератораКонструкция может включать прямые трубы, отводы и глушители.

Изоляцию также можно согласовать с расположенными поблизости кабельными трассами и оборудованием.

Компания BSTFLEX производит решения по теплоизоляции выхлопных газов генераторов по индивидуальному заказу, которые могут быть адаптированы к требуемым размерам и условиям эксплуатации.

---

Проверка и замена

Изоляция выхлопной системы морского судна не должна скрывать назревающие механические проблемы.

В ходе планового технического обслуживания специалисты должны осмотреть:

• повсеместное условие;

• крепежные детали;

• наружное покрытие;

• зоны истирания;

• открытые швы;

• доказательства загрязнения нефтью;

• Признаки утечки выхлопных газов.

При необходимости следует снять изоляцию, чтобы осмотреть саму выхлопную систему.

Это еще одна причина, по которой съемные конструкции ценны.

Система тепловой защиты должна способствовать техническому обслуживанию, а не препятствовать ему.

---

Признаки того, что существующая система изоляции выхлопной системы морского судна нуждается в улучшении.

Система теплоизоляции выхлопной системы морского судна может потребовать перепроектирования в следующих случаях:

• Близлежащие компоненты по-прежнему перегреваются;

• Внешняя поверхность одеяла чрезмерно нагрета;

• Изоляция постоянно меняет положение;

• Крепежные элементы ослабевают;

• Ткань трется о соседние компоненты;

• Загрязнение водой или маслом повреждает внешний слой;

• Для доступа к выхлопной системе сервисным специалистам необходимо разрезать изоляцию;

• Большие участки выхлопной системы остаются открытыми.

Эти проблемы не обязательно означают, что сам изоляционный материал непригоден.

В основе проблемы может лежать следующее:

• недостаточная толщина;

• плохо подходит;

• Неправильное сочетание материалов;

• ненадлежащее крепление;

• недостаточный зазор;

• неподходящее внешнее покрытие.

---

Система тепловой защиты выхлопных газов морских судов должна проектироваться как единое целое.

Лучшая теплоизоляция для морских выхлопных систем — это не обязательно материал с самым высоким заявленным температурным режимом.

Для успешной работы системы необходимо учитывать реальные условия эксплуатации судна.

Это означает, что необходимо учитывать следующее:

температура

геометрия

очистка

вибрация

влага

коррозия

обслуживание

механическая защита

установка

Съемное теплоизоляционное покрывало может быть подходящим решением для одного компонента, в то время как гибкая теплоизоляция или отражающий теплозащитный экран лучше подойдут для другого.

Цель состоит в том, чтобы контролировать тепловыделение без создания новых проблем с техническим обслуживанием или компоновкой.

---

Изготовленные на заказ защитные чехлы для морских выхлопных систем от BSTFLEX

Компания BSTFLEX предоставляет услуги по индивидуальной тепловой защите морских выхлопных систем, включая:

• морские противовыхлопные покрытия;

• изоляция выхлопной трубы;

• теплоизоляция выхлопного стояка;

• защитные кожухи для выхлопных патрубков;

• изоляцию коллектора;

• Защитные чехлы для турбокомпрессора;

• теплоизоляция выхлопной системы генератора;

• Теплоизоляция выхлопной системы;

• металлические теплозащитные экраны.

Одеяла на заказ могут быть изготовлены в соответствии со следующими требованиями:

• габариты компонентов;

• чертежи;

• фотографии;

• рабочая температура;

• требуемая толщина изоляции;

• Разрешение на установку;

• Требования к креплению.

Конструкция может быть выбрана в зависимости от области применения с использованием комбинаций высокотемпературных тканей, изоляционных сердечников, компонентов из нержавеющей стали и защитных наружных материалов.

Для морских применений, требующих съемной изоляции, теплоизоляционное полотно может быть разделено на секции для обеспечения доступа к важным выхлопным соединениям во время технического обслуживания.

Закажите индивидуальное решение по теплоизоляции морской выхлопной системы.

Если вам требуется теплоизоляция для морской выхлопной системы, отправьте запрос в компанию BSTFLEX:

• Размеры выхлопной трубы или её компонентов;

• рабочая температура;

• фотографии или рисунки;

• необходимые изолированные площади;

• имеющийся клиренс;

• морская операционная среда;

• ожидаемое количество.

Затем компания BSTFLEX может порекомендовать подходящую комбинациютеплоизоляционные материалы для морских выхлопных систем, теплоизоляция труб, теплоизоляция выхлопных систем и теплозащита.для конкретной установки.
