Стекловолоконный набивочный материал для глушителей OEM

Эффективность глушителя выхлопных газов поглощающего типа зависит далеко не только от его внешнего корпуса и перфорированного сердечника. Материал, заполняющий кольцевое пространство вокруг этого сердечника, оказывает прямое влияние на акустическое затухание, стабильность звука, удержание набивки и срок службы.

По этой причине стекловолоконная набивка для глушителя остается одним из наиболее широко используемых акустических наполнителей в глушителях выхлопных систем мотоциклов, автомобилей, мототехники и спортивного транспорта.

BSTFLEX поставляет набивку для глушителей на основе стекловолокна в виде сыпучих, непрерывных волокон и предварительно скомпонованных конструкций как для замены, так и для производства глушителей OEM. Покупатели, которым требуется готовая к установке конструкция, также могут использовать наш стекловолоконный набивочный рукав для глушителя с сетчатым мешком из плетенного стекловолокна, а дополнительные решения для набивки выхлопных систем доступны в ассортименте продукции Muffler Packing.

Почему стекловолокно используется вокруг перфорированного сердечника глушителя

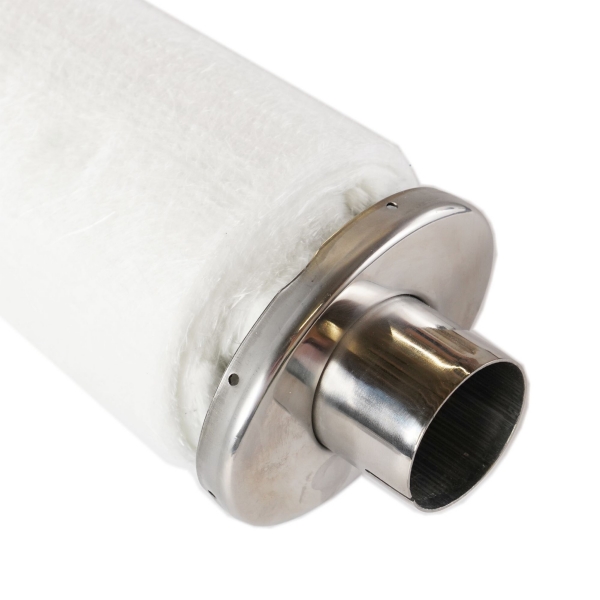

В прямоточном поглощающем глушителе выхлопные газы проходят в основном через перфорированную центральную трубу. Акустические звуковые волны проходят через отверстия в этой трубе и попадают в окружающую волокнистую набивку.

Большая площадь внутренней поверхности, создаваемая стеклянными волокнами, помогает рассеивать часть этой акустической энергии.

Это делает стекловолокно подходящим для глушителей, где целью конструкции является снижение шума выхлопа без создания ограничивающего пути потока, характерного для некоторых камерных конструкций глушителей.

Таким образом, слой набивки выполняет одновременно несколько функций:

• поглощение акустической энергии;

• теплоизоляция внутри корпуса глушителя;

• заполнение пространства вокруг перфорированного сердечника;

• стабилизация желаемого звука выхлопа;

• поддержка облегченной конструкции глушителя.

Результат зависит не только от самого волокнистого материала, но и от расположения волокон, веса набивки, плотности, геометрии глушителя и способа установки.

Стекловолоконная набивка для глушителей не является одним стандартным продуктом

Фраза стекловолоконный набивочный материал для глушителя описывает скорее семейство конструкций, чем одну фиксированную спецификацию.

Производителю выхлопных систем может потребоваться несвязанное волокно для автоматизированного заполнения, непрерывные нити для контролируемой обмотки, мат для повторяемой сборки или готовый мешок или рукав для более быстрой установки.

Распространенные форматы поставки включают:

Формат набивки	Конструкция	Типичная причина выбора
Сыпучее стекловолокно	Свободное волокно или объемное заполнение	Гибкое заполнение полостей неправильной формы
Непрерывное стекловолокно	Длинное непрерывное волокно	Улучшенная удобство обработки и непрерывность волокна
Текстурированное стекловолокно	Объемная структура стекловолокна	Увеличенный объем и площадь акустической поверхности
Стекловолоконный мат	Контролируемая листовая или рулонная форма	Стабильная толщина и простота установки
Набивочная подушка	Волокно в удерживающем слое	Более чистая сборка OEM

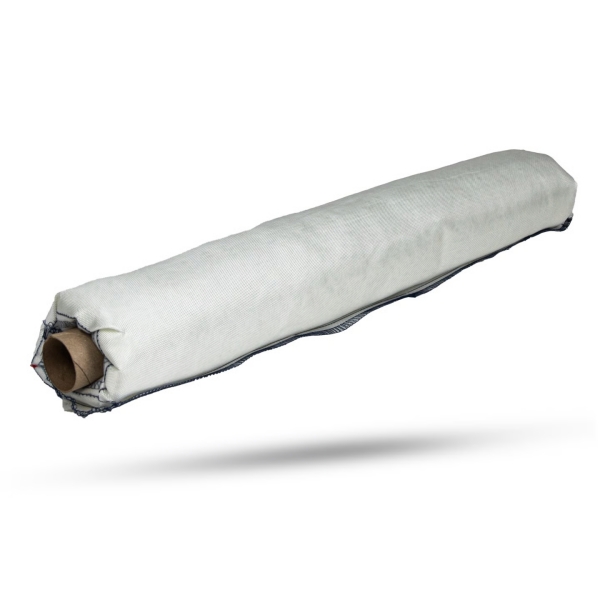

Набивочный мешок	Предварительно отмеренное изолированное стекловолокно	Контролируемый вес набивки

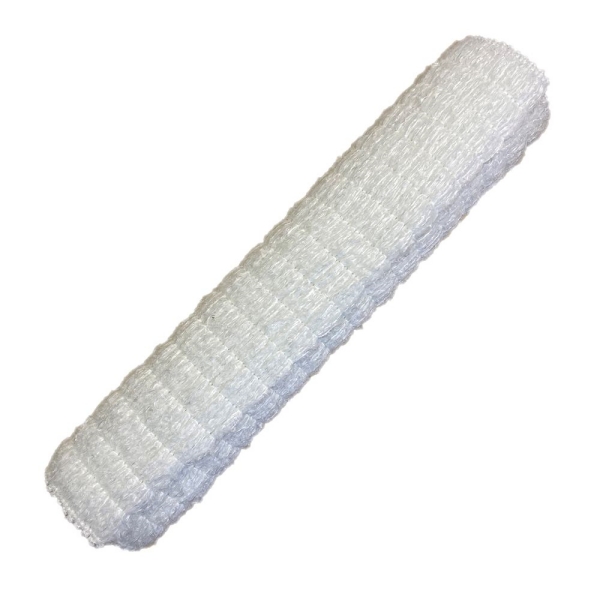

Набивочный рукав	Гибкая трубчатая закрытая конструкция	Быстрый монтаж вокруг перфорированных сердечников
Индивидуальная заготовка	Изготовление по заданной геометрии	Серийное производство OEM

Для задач, где работа с незащищенным волокном нежелательна, BSTFLEX производит стекловолоконный набивочный рукав для глушителя, состоящий из внешнего удерживающего слоя в виде плетеной стеклянной сетки с наполнителем из стекловолоконной пряжи.

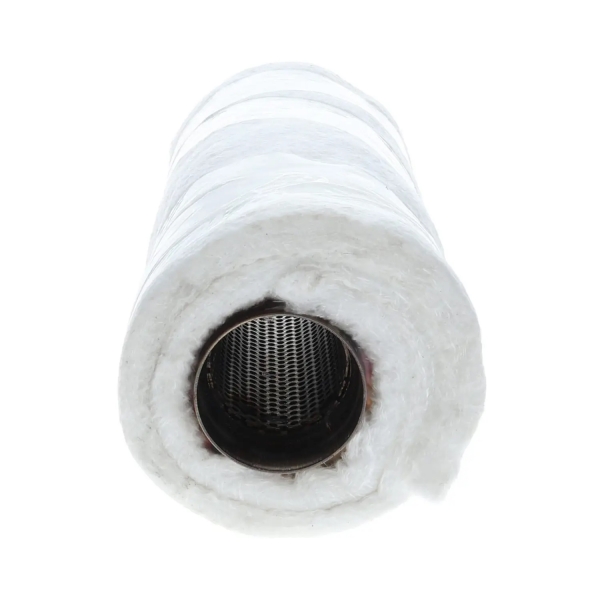

Такая форма сохраняет целостность набивки во время ее размещения вокруг сердечника глушителя.

Плотность набивки должна соответствовать глушителю

Одна из самых распространенных ошибок при замене набивки выхлопной системы — считать, что чем больше набивки, тем автоматически лучше.

Это не так.

Слишком loose (уложенное чересчур свободно) стекловолокно может оставлять неравномерные участки вокруг перфорированного сердечника. Пульсация газов и вибрация могут перераспределить материал, что потенциально приведет к premature (преждевременной) потере акустических характеристик.

Чрезмерное сжатие создает другую проблему. Слишком сильное уплотнение волокна уменьшает открытую пористую структуру, которая способствует акустическому поглощению.

Поэтому для производства выхлопных систем OEM более полезным техническим требованием является не просто:

заполнить глушитель стекловолокном.

Производитель должен установить контролируемое соотношение следующих параметров:

• доступный объем набивки;

• требуемый вес наполнения;

• плотность в установленном состоянии;

• уровень сжатия;

• диаметр сердечника;

• внешний диаметр корпуса;

• длина набивки.

Для серийного производства спецификация набивки по весу или использование предварительно отмеренного набивочного рукава либо мешка позволяет повысить стабильность сборки.

Геометрия важна так же, как и материал

Рассмотрим два глушителя, в которых используется абсолютно одинаковое стекловолокно.

Один имеет большую кольцевую полость и длинный перфорированный сердечник. Другой — короткий компактный мотоциклетный глушитель с ограниченным пространством для набивки.

Они не должны автоматически использовать одинаковый вес или конструкцию набивки.

К важным геометрическим параметрам относятся:

D1 — Наружный диаметр перфорированного сердечника

D2 — Внутренний диаметр корпуса глушителя

L — Эффективная длина набивки

Доступный объем набивки в значительной степени определяется кольцевой площадью между D1 и D2, умноженной на эффективную длину набивки.

Именно поэтому BSTFLEX обычно запрашивает у OEM-клиентов чертежи, образцы или, по крайней мере, диаметр сердечника, диаметр корпуса и длину набивки перед тем, как рекомендовать готовую конструкцию набивки.

Газовая эрозия вблизи сердечника

Температура — не единственный механизм, повреждающий набивку глушителя.

Слой, непосредственно прилегающий к перфорированной трубе, подвергается воздействию:

• высокоскоростных импульсов выхлопных газов;

• циклического изменения давления;

• вибрации;

• горячих твердых частиц;

• повторяющегося ускорения и замедления потока газа.

Со временем эти условия могут привести к эрозии или смещению стекловолокна вблизи перфорированного сердечника.

Поэтому в требовательных системах разработчики выхлопных систем могут использовать многослойную конструкцию, а не размещать основной акустический слой из стекловолокна непосредственно у сердечника.

Типичная инженерная конструкция может использовать:

Перфорированный сердечник

↓

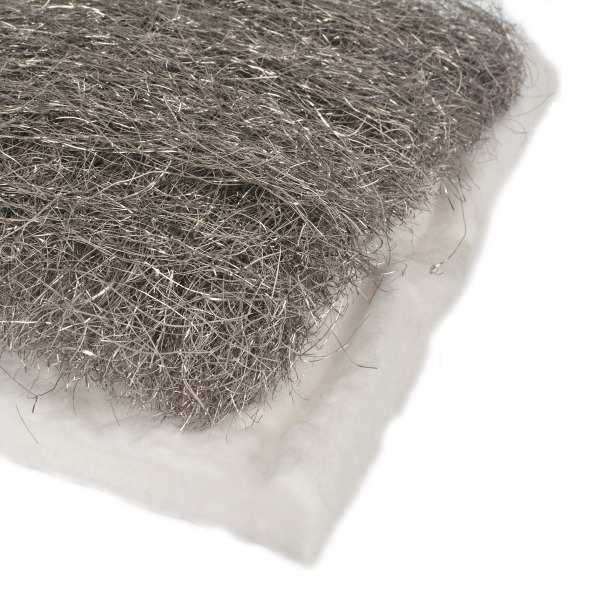

Слой из нержавеющей стальной ваты или металлический удерживающий слой

↓

Акустическая набивка из стекловолокна

↓

Внешний корпус глушителя

Металлический внутренний слой помогает защитить окружающее стекловолокно от прямой газовой эрозии, в то время как стекловолокно выполняет основную функцию звукопоглощения.

Это различие важно при сравнении набивки глушителя из стекловолокна и нержавеющей стальной ваты.

Они не обязательно являются конкурирующими материалами. Во многих конструкциях выхлопных систем они выполняют разные задачи в рамках одной системы набивки.

Непрерывное волокно против короткого рассыпного волокна

Архитектура волокна влияет на то, как материал ведет себя как во время сборки, так и во время эксплуатации.

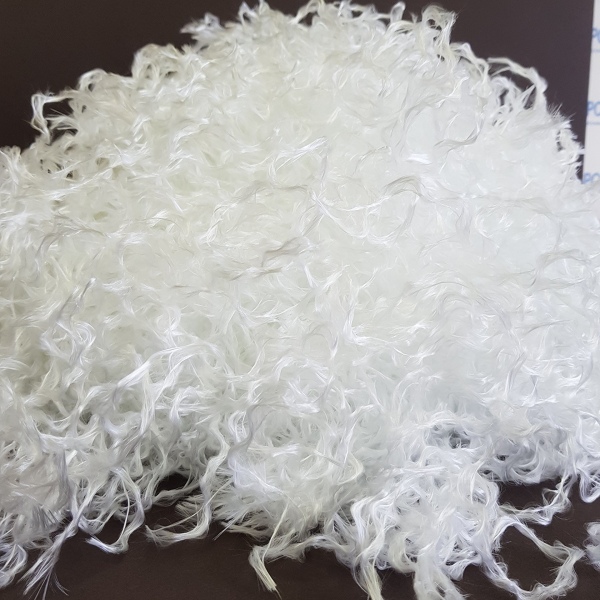

Рассыпное волокно

Рассыпное стекловолокно может эффективно заполнять сложные внутренние пространства и позволяет производителю контролировать вес набивки.

Однако ручная работа может быть грязной, а достижение идентичного распределения от глушителя к глушителю требует строгого производственного контроля.

Конструкция из непрерывной нити

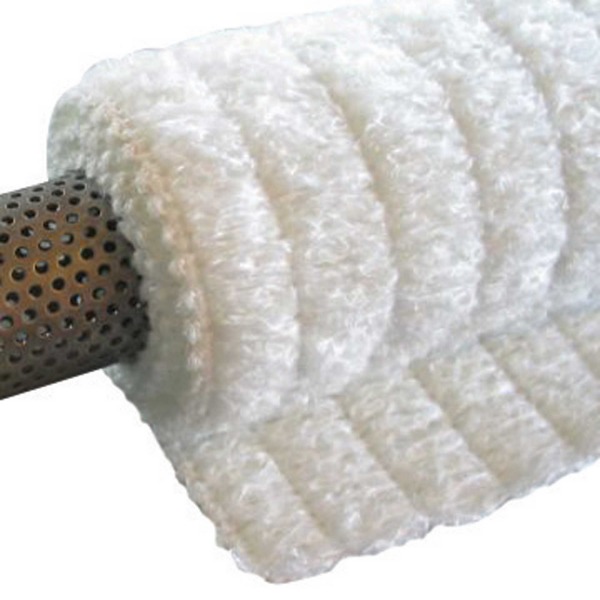

Непрерывные волокна легче организовать вокруг перфорированной трубы, и они могут уменьшить неконтролируемую миграцию по сравнению с очень короткими рассыпными волокнами.

Они особенно подходят, когда набивка формируется в виде:

• прядей;

• обмоток;

• подушек;

• рукавов;

• закрытых мешков с набивкой.

Стекловолокно в оболочке

Для крупносерийной сборки заключение стекловолокна в термостойкую сетку из стекловолокна может значительно упростить монтаж.

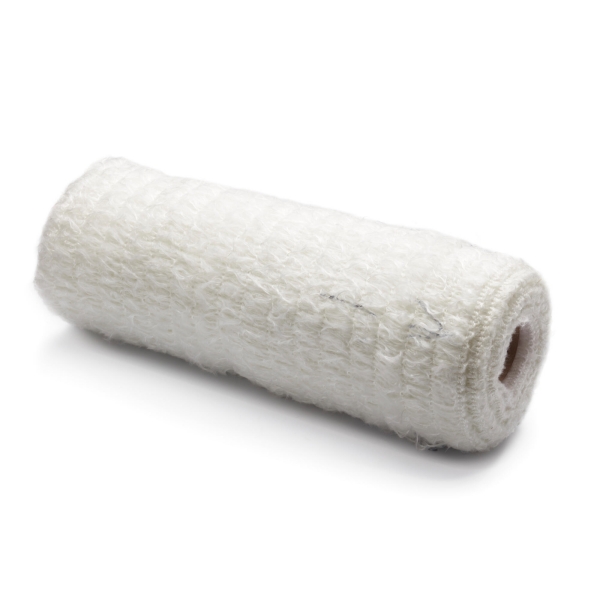

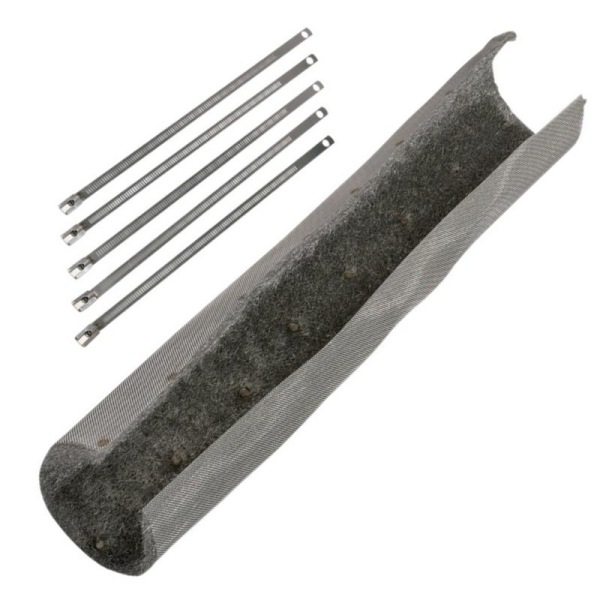

BSTFLEX Набивочный рукав из стекловолокна для глушителей с сетчатым мешком из стеклоткани использует этот принцип.

Вместо того чтобы рабочим измерять и укладывать рыхлое стекловолокно для каждого глушителя, можно производить готовый компонент с согласованным диаметром, длиной и весом набивки.

Где обычно используется набивка из стекловолокна для выхлопных систем

Набивка из стекловолокна особенно подходит для абсорбционных глушителей, использующих перфорированную внутреннюю трубу.

Типичные области применения включают:

Глушители выхлопных систем мотоциклов

В выхлопных системах мотоциклов (как заводских, так и сторонних производителей) часто используется стекловолокно, поскольку относительно легкий слой набивки может обеспечить эффективное акустическое затухание вокруг прямоточного сердечника.

Выхлопные системы для квадроциклов (ATV) и мотовездеходов (UTV)

Выхлопные системы внедорожной техники подвергаются значительной вибрации и повторяющимся циклам нагрева и охлаждения. Поэтому, помимо звукопоглощения, важны конструкция и фиксация набивки.

Спортивные выхлопные системы

Прямоточные спортивные глушители требуют акустического затухания при сохранении относительно свободного прохода для газов.

Автомобильные глушители

Набивка из стекловолокна может быть интегрирована в некоторые конструкции автомобильных глушителей, где требуется звукопоглощающий материал вокруг перфорированных внутренних компонентов.

Гоночные выхлопные системы

Вес набивки, ее фиксация и устойчивость к эрозии под воздействием газов становятся все более важными по мере увеличения температуры выхлопных газов и их скорости.

Промышленные глушители

Стекловолокно также может использоваться в соответствующих промышленных акустических глушителях, хотя марка волокна и окружающая конструкция должны соответствовать рабочей температуре, химическому составу газов и условиям потока.

Почему набивку со временем нужно менять

Глушитель может поначалу работать тихо, но постепенно становиться громче, даже если металлический корпус остается неповрежденным.

Внутренняя набивка может разрушаться по нескольким причинам.

Эрозия волокон

Высокоскоростные импульсы выхлопных газов постепенно разрушают материал, находящийся ближе всего к перфорированной трубе.

Миграция набивки

Вибрация может привести к перераспределению недостаточно зафиксированного материала.

Термическое старение

Повторяющиеся циклы нагрева и охлаждения могут изменить структуру набивочной системы в процессе длительной эксплуатации.

Загрязнение

Масло, остатки топлива, сажа и продукты сгорания могут влиять на свойства волокнистой структуры.

Некачественная установка

Неправильно набитый глушитель может выйти из строя значительно раньше, чем аналогичный глушитель, собранный с правильным весом и распределением набивки.

Поэтому увеличение шума выхлопа часто является полезным индикатором того, что внутреннюю набивку следует проверить.

Набивка из стекловолокна против набивочного рукава из стекловолокна

Эти два продукта используют одно и то же семейство волокон, но решают разные производственные задачи.

Требование	Рыхлое / Обычное стекловолокно	Набивочный рукав из стекловолокна
Гибкий объем заполнения	Отлично	Заранее определенный
Заполнение полостей неправильной формы	Отлично	Зависит от применения
Чистота при установке	Средняя	Высокая
Стабильность веса набивки	Зависит от оператора	Легче контролировать
Скорость сборки	Средняя	Высокая
Удержание волокна во время сборки	Ограниченное	Улучшенное
Повторяемость для OEM	Требует контроля процесса	Очень хорошо
Индивидуальные готовые размеры	Возможно	Отлично

Ни один из форматов не является универсально превосходным.

Ремонтная мастерская может предпочесть гибкий насыпной материал.

Завод по производству выхлопных систем, собирающий тысячи одинаковых глушителей, может придавать большее значение контролируемому весу и быстрой установке.

Вот почему BSTFLEX поставляет как насыпные материалы, так и готовые решения для набивки глушителей.

Что должен указывать покупатель OEM

Запрос, содержащий только «стекловолоконная набивка для глушителя», обычно недостаточен для точного производства.

Для разработки или составления коммерческого предложения более полезна следующая информация:

Размеры глушителя

Укажите:

• внешний диаметр перфорированной трубы;

• внутренний диаметр корпуса глушителя;

• эффективная длина набивки;

• доступная радиальная толщина набивки.

Спецификация набивки

Если известно, укажите:

• требуемый вес набивки;

• целевую плотность;

• структуру волокна;

• толщину мата;

• количество слоев;

• требования к сжатию.

Условия выхлопной системы

Включите:

• тип двигателя;

• бензиновый или дизельный;

• 2-тактный или 4-тактный;

• нормальную рабочую температуру;

• пиковую температуру;

• ожидаемую скорость потока газа или рабочий цикл, если имеется.

Метод производства

Укажите, будет ли набивка:

• укладываться вручную;

• заполняться механически;

• вставляться в виде мата;

• устанавливаться в виде подушки;

• устанавливаться в виде готового чехла.

Коммерческие требования

Для производственных проектов предоставьте:

• количество прототипов;

• месячное или годовое потребление;

• требования к индивидуальной упаковке;

• требования к частной торговой марке (private-label);

• наличие чертежей или образцов.

Набивка для глушителя из стекловолокна на заказ от BSTFLEX

BSTFLEX разрабатывает набивочные материалы для производителей выхлопных систем, брендов мотоциклетных выхлопных систем, дистрибьюторов и промышленных заказчиков, не ограничиваясь поставками только одного фиксированного размера для замены.

Доступная кастомизация может включать:

• диаметр набивки;

• общую длину;

• вес наполнителя из стекловолокна;

• плотность набивки;

• структуру мата или нити;

• удерживающую сетку из тканого стекловолокна;

• размеры чехла или мешка;

• многослойные структуры;

• комбинации из стальной ваты из нержавеющей стали;

• оптовая упаковка;

• комплекты для индивидуальной переупаковки;

• упаковка под частной торговой маркой;

• разработка на основе образцов.

Для применений, требующих собранного компонента, а не насыпного наполнителя, см. BSTFLEX Fiberglass Muffler Packing Sock.

Для ознакомления с альтернативными материалами и конструкциями посетите полный ассортимент Muffler Packing.

Выбор подходящего стекловолоконного наполнителя для глушителя

Для стандартных абсорбционных глушителей стекловолокно предлагает эффективное сочетание акустических характеристик, малой массы, термостойкости и гибкости производства.

Однако правильный продукт нельзя выбрать только по названию материала.

Правильно спроектированная система набивки учитывает:

тип волокна + форма набивки + плотность установки + геометрия глушителя + температура выхлопных газов + скорость потока газа + метод удержания

Для замены может быть достаточно обычной стекловолоконной набивки.

Для OEM-производства важнее становится повторяемость. Предварительно измеренные маты, мешки, подушки или стекловолоконные набивочные носки могут уменьшить вариативность в готовых узлах глушителей.

Для суровых условий выхлопной системы композитная конструкция, сочетающая стекловолокно со стальной ватой из нержавеющей стали или другим защитным внутренним слоем, может обеспечить лучшую устойчивость к эрозии набивки.

BSTFLEX может разработать стекловолоконную набивку для выхлопных систем в соответствии с чертежами, размерами, целевым весом наполнителя или оригинальными образцами для мотоциклов, автомобилей, мототехники, гоночных и промышленных глушителей выхлопных систем.

Запросить коммерческое предложение на стекловолоконную набивку для глушителя

Для получения точной рекомендации или коммерческого предложения отправьте в BSTFLEX:

• внешний диаметр сердечника;

• внутренний диаметр корпуса;

• длина набивки;

• требуемый вес или плотность набивки;

• применение в выхлопной системе;

• расчетная рабочая температура;

• чертеж или образец;

• объем заказа.

Затем BSTFLEX может порекомендовать насыпное стекловолокно, мат, мешок, носок или комбинированную конструкцию набивки глушителя, подходящую для конструкции глушителя.
