Набивочная подушка для глушителя против насыпного наполнителя: выбор формата для сборки OEM

Более низкая цена за килограмм не всегда означает более низкую стоимость упаковки в расчете на готовый глушитель. Прежде чем выбирать между подушкой для набивки глушителя и насыпным наполнителем для глушителя, решите, какие операции должна выполнять ваша сборочная линия, а какие — поставщик набивочного материала.

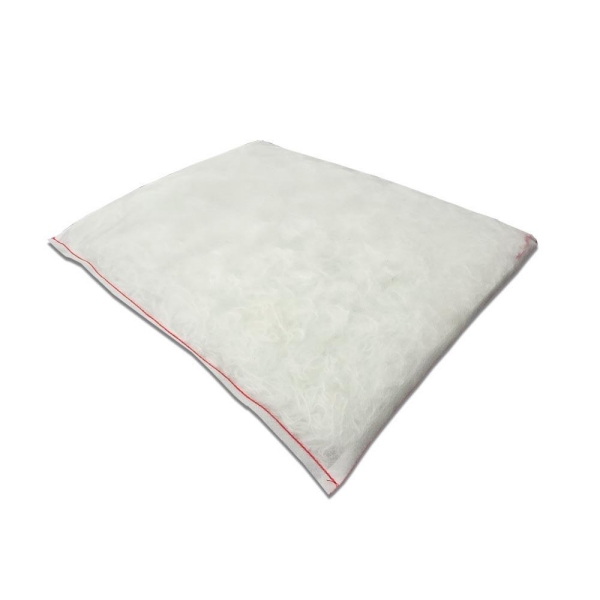

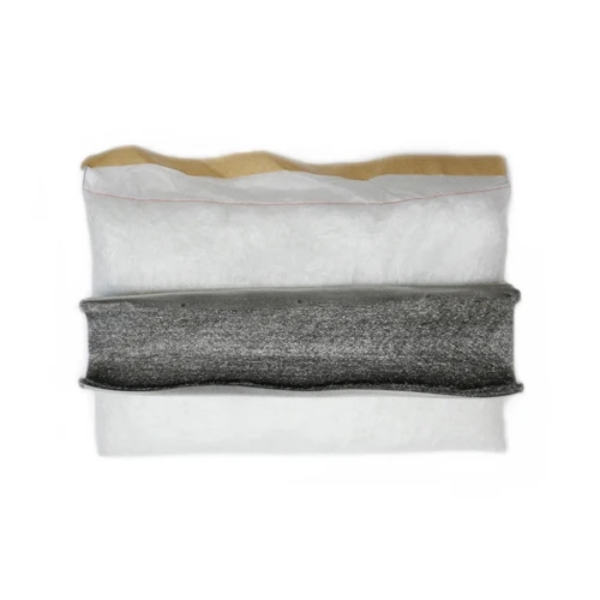

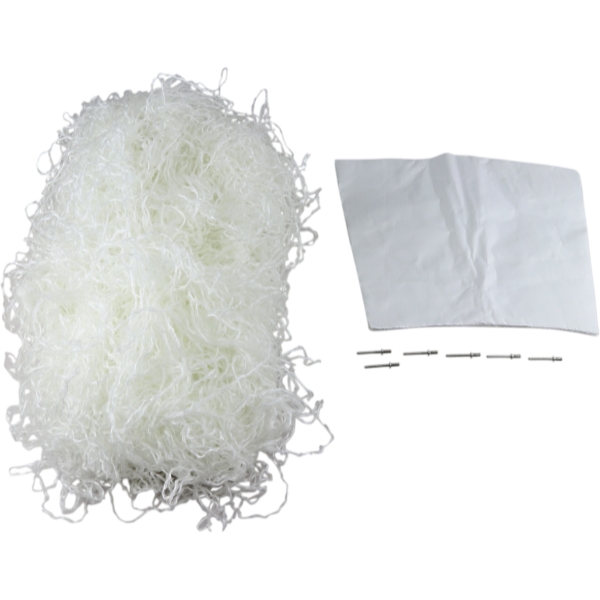

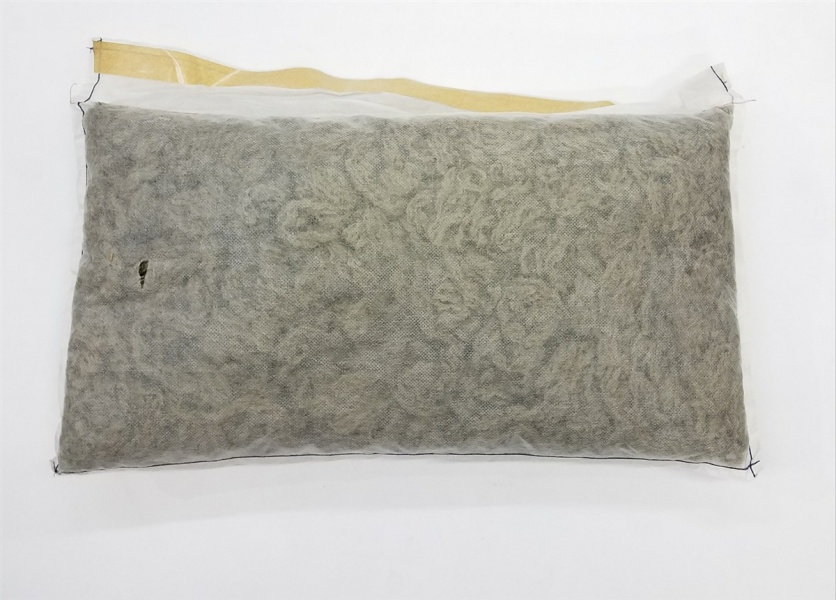

Набивочная подушка содержит определенное количество волокна в сформированном или закрытом компоненте. Насыпной наполнитель поставляется без этой готовой формы компонента, а его дозирование и распределение происходят во время сборки. Подушки позволяют сократить объем подготовительных работ на линии; насыпной наполнитель позволяет сборщику контролировать процесс наполнения. Ни один из форматов автоматически не является более тихим, более термостойким или более экономичным.

BSTFLEX предлагает подушки для набивки глушителей наряду с другими материалами и форматами поставки набивки для выхлопных глушителей. Следующее сравнение предназначено для производителей выхлопных систем, выбирающих метод производства, а не просто покупающих сменный материал для одного глушителя.

Во-первых, отделите спецификацию материала от формата поставки

«Подушка» описывает форму компонента, а не химический состав его волокна. Две подушки для набивки выхлопных систем могут содержать разные материалы, использовать разные удерживающие слои и требовать разных методов установки. Аналогично, насыпной наполнитель описывает состояние поставки, а не конкретный сорт волокна.

Не смешивайте утверждение материала с решением о покупке подушки. Сначала зафиксируйте тип волокна, конструкцию и эксплуатационные требования. Затем оцените, в каком виде этот утвержденный материал должен поступать на сборочный участок.

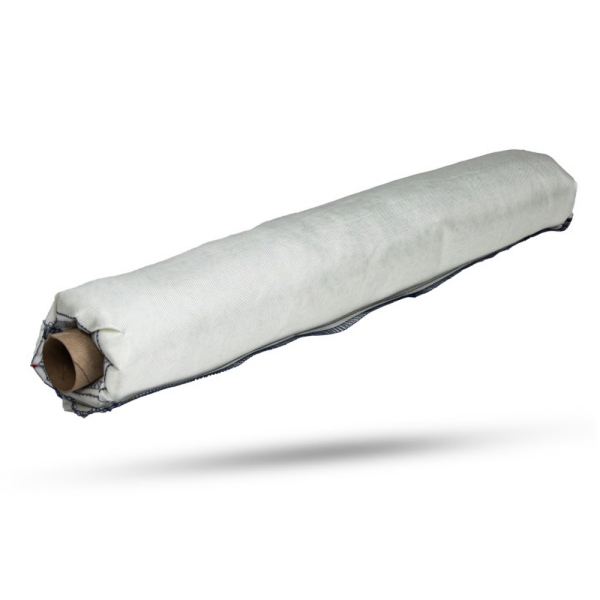

Например, стекловолоконный набивочный рукав для глушителя с сетчатым мешком из стеклоткани от BSTFLEX использует стекловолоконную нить внутри тканой стеклосетки. Это конкретная закрытая конструкция, а не спецификация, применимая к любой набивочной подушке или мешку.

Сравните объем работ, требуемый на сборочном участке

Начните с процесса наполнения, который у вас уже есть

Ручная сборка с частой сменой моделей

Там, где на одной станции собирается несколько конструкций глушителей, стоит оценить использование насыпного материала, прежде чем переходить к отдельной заготовке для каждой модели. Определите, может ли общее одобренное волокно подойти для этих конструкций с разным количеством наполнителя и рабочими инструкциями.

Эта гибкость все равно требует контроля. Укажите для каждой модели артикул материала, вес сухого наполнителя и процедуру размещения. Устная инструкция «наполнять оболочку до тех пор, пока она не станет плотной» не является воспроизводимой спецификацией для закупок или производства.

Повторяющаяся сборка определенного глушителя

изготовленная на заказ подушка для набивки глушителя стоит того, чтобы опробовать ее там, где операторы постоянно взвешивают, укладывают или меняют форму материала для одного и того же компонента. Попросите поставщика перенести эти этапы подготовки в поставляемую деталь, а затем измерьте, какой объем работы остается на сборочной станции.

Не думайте, что покупка подушки исключает все этапы подготовки. Проверьте, не требует ли поставляемый компонент обрезки, скручивания, крепления или отдельного заполнения торцов.

Устоявшееся оборудование для прямого наполнения

Прямое наполнение волокном — еще один производственный путь. Некоторые системы обрабатывают непрерывный ровинг на этапе наполнения, а не используют расфасованное рыхлое волокно. Поэтому совместимость сырья и оборудования должна быть определена совместно.

Для завода с проверенным процессом наполнения сравните подушку с этим фактическим процессом, а не с неконтролируемым примером ручного наполнения. Актуальный вопрос заключается в том, улучшает ли изменение формата поставки измеренные результаты линии.

Укажите правильный вес в заказе на поставку

Коммерческое предложение на одну подушку и предложение на один мешок волокна нельзя сравнивать по количеству упаковок. Установите количество одобренного акустического волокна, доставляемого в каждый глушитель.

Вес сухого волокнистого наполнителя — это масса заряда акустического волокна. Вес готового компонента также включает покрытие, прострочку и другие встроенные детали. Вес брутто включает упаковку. Укажите, какое измерение используется в чертеже и протоколе контроля.

Для указанной полости, заполненной волокном, средняя установленная плотность рассчитывается как:

Средняя установленная плотность волокна = масса сухого волокна / чистый объем, отведенный для этого волокна.

Используйте согласованные единицы измерения, такие как граммы и кубические сантиметры. Исключите пространство, отведенное под сердечник, металлические вкладыши и другие отдельные компоненты. Не рассчитывайте установленную плотность по внешним размерам сжатого транспортного мешка.

Это среднее значение является проверкой количества, а не доказательством равномерного распределения. Две сборки могут содержать одну и ту же массу волокна в одном и том же номинальном объеме, при этом размещая волокно по-разному. Проверяйте как количество, так и его положение.

Проверьте посадку, прежде чем решать, что подушка готова к установке

Предоставьте геометрию внутренней оболочки, наружный диаметр сердечника, эффективную длину набивки и любые ступенчатые или смещенные секции. Также покажите, как закрывается глушитель. Обмотка сердечника перед вставкой его в оболочку — это иная сборочная операция, чем размещение материала в открытой оболочке перед закрытием.

Для образца подушки проверьте швы, нахлесты, зазоры по торцам и любые отдельные детали для заполнения торцов. Убедитесь, что компонент можно расположить, не нарушая его целостности и не вдавливая материал в непредусмотренное пространство.

Для рыхлого наполнителя проверьте доступ к каждой части полости и определите, как операторы или оборудование распределяют заряд. Неправильная форма оболочки сама по себе не является причиной для отказа от специальной заготовки или автоматического выбора рыхлого материала.

Спросите, измеряются ли указанные размеры подушки в свободном состоянии, сжатом для доставки или установленном. Это разные условия измерения, и они не должны иметь неопределенный допуск.

Не рассматривайте покрытие как гарантию температуры или удержания

Определите назначение каждого покрытия, шва, клея или удерживающего слоя. Спросите, какие элементы остаются в эксплуатации, какие удаляются во время установки и предназначены ли какие-либо из них для высвобождения во время первоначального нагрева. Следуйте инструкциям для одобренной конструкции, а не применяйте один метод установки ко всем подушкам.

Держите любой металлический вкладыш со стороны сердечника или удерживающую сетку отдельно в спецификации. Компонент, который удерживает волокно вместе во время обработки, не должен автоматически приниматься в качестве замены существующего защитного слоя.

Точно так же переход от рыхлого наполнителя к подушке не устанавливает новый температурный рейтинг, уровень шумоподавления или интервал обслуживания. Эти результаты должны быть оценены для материала и полной конфигурации глушителя.

Сравнивайте стоимость одного принятого глушителя, а не только цену материала

Используйте последовательное сравнение производственных затрат для обоих вариантов:

Стоимость набивки на один принятый глушитель = общая стоимость набивки для производственной партии / количество принятых глушителей в этой партии.

Включите стоимость закупленной набивки, фрахта, подготовки и сборки, соответствующие затраты на оборудование, контроль, погрузочно-разгрузочные работы и переделку, связанную с набивкой. Учитывайте брак последовательно, не считая одну и ту же потерю материала дважды. Для нового формата также записывайте затраты на разработку образцов и любые затраты на специализированную оснастку или настройку.

Подушка экономически предпочтительнее только тогда, когда ее полная стоимость и подтвержденные характеристики оправдывают покупку. Рыхлый наполнитель остается разумным вариантом, когда существующий процесс соответствует требуемым целевым показателям качества и стоимости. Ни один из выводов нельзя сделать только на основе цены поставщика за килограмм.

Замерьте время для обоих методов на одной и той же станции, используя одни и те же точки начала и окончания. Включите вскрытие упаковок, взвешивание там, где это требуется, подготовку материала, его установку, закрытие сборки и очистку станции. Не сравнивайте только те несколько секунд, которые уходят на вставку набивки.

Проведите контролируемое сравнение образцов

Чтобы изолировать влияние формата поставки, сохраняйте неизменными утвержденный сорт волокна, целевую массу набивки, геометрию глушителя и слои со стороны сердечника, где это позволяют конструкции. Зафиксируйте любые неизбежные различия.

Если в предлагаемой подушке используется другое волокно или иное расположение слоев, рассматривайте это как другую конструкцию набивки, а не просто как изменение упаковки. Это может потребовать другого утвержденного количества наполнителя; принудительное приведение обоих вариантов к одной массе не всегда является справедливым сравнением.

Используйте протокол утверждения образца, охватывающий идентификацию компонентов, вес сухой набивки, посадку при установке, время сборки и наблюдаемое распределение. Сравните звук при одинаковых задокументированных условиях испытаний и проверьте удержание после согласованного эксплуатационного испытания.

Одна успешная сборка создает отправную точку. Перед повторными заказами согласуйте редакцию чертежа, пределы приемки, метод контроля и требования к упаковке.

Отправьте запрос на коммерческое предложение (RFQ), позволяющий оценить оба формата

BSTFLEX поддерживает разработку на основе чертежей и образцов для специализированной набивки глушителей для OEM. Укажите, является ли запрос воспроизведением утвержденного компонента, сравнением форматов поставки или разработкой новой конструкции набивки.

Вопросы по закупкам

Подходит ли насыпная набивка для глушителей для OEM-производства?

Может подойти, при условии, что материал, измеренное количество и метод набивки утверждены для данного глушителя. Укажите требуемые производственные контроли, вместо того чтобы отклонять материал из-за того, что он не поставляется в виде готовой подушки.

Всегда ли набивочная подушка обеспечивает лучшее звукопоглощение?

Не следует ожидать улучшения только из-за названия формата. Сравните фактическое волокно, установленное количество, распределение и весь глушитель в одинаковых условиях испытаний.

Можно ли обрезать набивочную подушку для глушителя по размеру?

Используйте только метод обрезки по длине, утвержденный для данной конструкции. Разрезание закрытого компонента может привести к вскрытию оболочки или удалению части предполагаемого заряда волокна. Для повторного производства запрашивайте правильные готовые размеры, вместо того чтобы оставлять непроверенную обрезку на усмотрение оператора сборки.

Является ли набивочный рукав из стекловолокна тем же самым, что и набивочная подушка?

Оба варианта являются возможными формами упакованной набивки, но их геометрия, оболочка и спецификация наполнителя могут различаться. Сравнивайте чертеж и спецификацию материалов, а не только названия продуктов.

Выберите формат, который соответствует вашему методу производства

Оцените набивочную подушку, если вам нужно, чтобы поставщик доставил определенный заряд волокна в компоненте, подходящем для глушителя. Оцените насыпную набивку, если ваш производственный процесс оснащен средствами для последовательного измерения, распределения и удержания утвержденного материала.

Для проекта на основе подушек начните с набивочной подушки для глушителя BSTFLEX и предоставьте требуемый материал, размеры и условия сборки. Для более широкого сравнения форматов отправьте текущую спецификацию набивки, чертеж глушителя, требования к образцам и ожидаемый объем заказа.
