Загляните под автомобиль, вокруг каталитического нейтрализатора, за выпускной коллектор или вдоль выхлопного туннеля, и у многих металлических теплозащитных экранов вы обнаружите одну общую черту: их поверхность не является плоской.
Углубления, выступающие ребра, прессованные текстуры и повторяющиеся узоры на автомобильных теплозащитных экранах — это функциональные инженерные элементы. Тиснение меняет свойства тонкого металлического листа. Вместо того чтобы полагаться только на толщину материала для обеспечения жесткости, трехмерная поверхность позволяет экрану сохранять свою форму, оставаясь при этом относительно тонким и легким компонентом.
Именно поэтому материал для теплозащитных экранов с тиснением широко используется в автомобильных выхлопных системах, моторных отсеках, тепловых барьерах днища и других областях, где необходимо одновременно учитывать температуру, вибрацию, пространство для размещения и массу автомобиля.
BSTFLEX производит несколько типов металлических материалов для тепловых барьеров, включая материал для теплозащитных экранов из нержавеющей стали с тиснением, материал для теплозащитных экранов из алюминия с тиснением и материал для теплозащитных экранов из сплава Alloy 625 Inconel для индивидуальных проектов по управлению тепловыми процессами.
Плоский лист и лист с тиснением могут быть изготовлены из одного и того же металла и иметь одинаковую номинальную толщину, однако их механическое поведение может сильно различаться.
Большой участок тонкого плоского металла легко гнется. При установке на автомобиль он также может подвергаться вибрации, движению двигателя, дорожным воздействиям, давлению воздушного потока, а также многократному расширению и сжатию по мере нагрева и охлаждения выхлопной системы.
Увеличение толщины листа — один из способов повысить жесткость, но это также увеличивает вес и расход материала. Тиснение предлагает другой вариант.
Придавливая контролируемый трехмерный узор к листу, производитель меняет его геометрию поперечного сечения. Выступающие и утопленные элементы делают панель более устойчивой к изгибу, чем эквивалентная полностью плоская поверхность.
Для автомобильных инженеров это открывает важную возможность: структурную стабильность можно улучшить, не полагаясь исключительно на металл большей толщины.
Внешний вид листа для теплозащитного экрана с тиснением иногда приводит к тому, что его воспринимают как узорчатый металлический продукт. Такое описание упускает из виду его основное назначение.
В автомобильном управлении тепловыми процессами профиль с тиснением может влиять на:
Оптимальный узор зависит от основного металла, толщины листа, размеров экрана, глубины формовки и способа крепления. Узор, который хорошо подходит для большой алюминиевой панели днища, может не быть лучшей конфигурацией для компактного экрана выпускного коллектора из нержавеющей стали.
Чтобы понять, почему тиснение работает, представьте простой лист бумаги. Плоский лист легко гнется. Как только тот же лист складывается или формуется в трехмерный профиль, он становится гораздо более устойчивым к изгибу в определенных направлениях.
Тисненый металл следует тому же общему структурному принципу.
Выступающий узор вносит локальную геометрию в изначально плоскую поверхность. Вместо того чтобы вся панель вела себя как одна тонкая плоскость, сформированные секции сопротивляются изгибу и помогают распределять механические нагрузки по детали.
Для проектирования теплозащитных экранов это может быть особенно полезно, когда экран должен закрывать относительно большую площадь, но производитель хочет избежать лишней массы.
Таким образом, цель состоит не просто в том, чтобы произвести как можно более тонкий металл. Цель — найти подходящую комбинацию:
Один теплозащитный экран может показаться небольшим компонентом автомобиля, но на всей платформе может использоваться несколько тепловых барьеров вокруг двигателя, выхлопной системы, днища, топливной системы и оборудования для доочистки отработавших газов.
Добавление излишней толщины каждому экрану увеличивает общую массу автомобиля, а также расход сырья.
Тисненый металл дает проектировщикам еще один способ добиться требуемых структурных характеристик. Вместо того чтобы решать каждую проблему жесткости путем увеличения толщины, геометрия самого материала становится частью конструкции компонента.
Это одна из причин, по которой материал для тисненых алюминиевых теплозащитных экранов особенно привлекателен для применения на больших площадях. Алюминий уже обладает низкой плотностью, а тиснение позволяет сделать тонкий лист более удобным для обращения и установки.
Для более горячих зон, где предпочтительнее нержавеющая сталь, тиснение также может помочь создать стабильный тонкостенный экран, не превращая деталь в излишне тяжелую металлическую крышку.
Автомобильный теплозащитный экран никогда не работает в статических условиях.
Во время эксплуатации он может подвергаться воздействию:
Большая плоская панель может начать нежелательно вибрировать, если ее жесткость, точки крепления и геометрия не спроектированы должным образом. В некоторых случаях это приводит к жужжанию, дребезжанию или усталостному разрушению в местах крепления.
Тисненый профиль может помочь повысить жесткость панели и изменить механический отклик листа. Его не следует рассматривать как самостоятельное комплексное решение NVH; конструкция креплений, зазоры, крепежные элементы и геометрия компонентов остаются не менее важными.
Тем не менее, тиснение дает инженеру-теплотехнику еще один структурный инструмент для управления поведением тонкого металлического теплозащитного экрана.
Шум, вибрация и жесткость (NVH) не ограничиваются двигателями, подвесками или внутренней отделкой. Плохо спроектированный теплозащитный экран также может стать источником NVH.
Это особенно актуально для больших экранов днища, расположенных близко к выхлопной системе. Даже если деталь правильно выполняет свою тепловую функцию, нежелательное дребезжание или резонанс могут создать проблему качества автомобиля.
Поэтому при разработке OEM-производителями инженеры оценивают тепловые характеристики и механическое поведение в совокупности.
Типичные проектные соображения включают:
Тиснение не следует рассматривать как замену надлежащему теплотехническому проектированию. Тепловые характеристики автомобильного теплозащитного экрана зависят от всей установки в целом, а не только от рисунка поверхности.
Важные факторы включают:
Там, где рельефная геометрия помогает сохранить заданный зазор или структурную форму тонкого экрана, она может косвенно способствовать стабильным тепловым характеристикам. Однако ее наиболее очевидный инженерный вклад заключается в обеспечении структурной целостности, а не просто в повышении термостойкости.
Многие жесткие автомобильные теплозащитные экраны работают наиболее эффективно, когда они отделены от горячей поверхности, а не прижаты к ней напрямую.
Причина проста: прямой контакт металла с металлом создает путь для теплопроводности.
Когда между компонентом выхлопной системы и экраном существует контролируемое пространство, конструкция позволяет уменьшить прямую теплопроводность и использовать экран в основном для управления лучистым теплом, достигающим защищаемой стороны.
Это означает, что инженерам следует оценивать конструкцию в сборе, а не рассматривать рельефный лист в отрыве от нее.
Соответствующие вопросы включают:

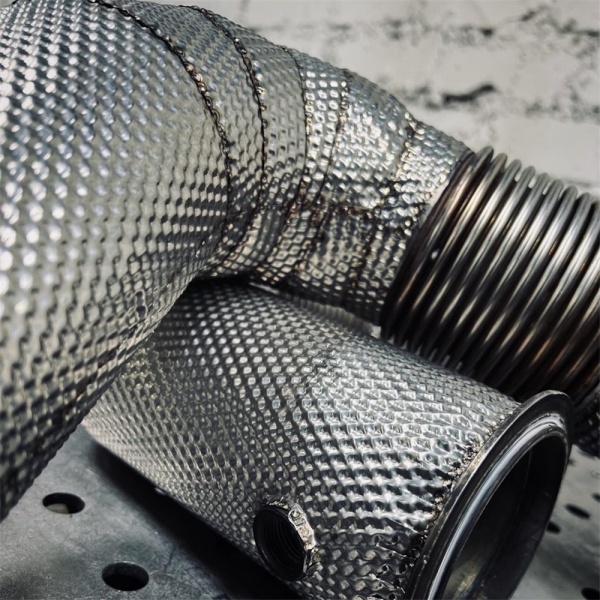

Нержавеющая сталь часто используется для жестких теплозащитных экранов, расположенных в сложных условиях выхлопной системы. Она обеспечивает необходимую механическую прочность, коррозионную стойкость и долговечность при воздействии повторяющихся циклов нагрева и охлаждения.
Когда тонкая нержавеющая сталь подвергается тиснению, структурированная поверхность повышает жесткость и делает материал более подходящим для формованных автомобильных компонентов.
Типичные области применения для рельефного листа теплового барьера из нержавеющей стали включают:
Окончательная марка нержавеющей стали должна выбираться в соответствии с условиями эксплуатации, коррозионной обстановкой, требованиями к формованию и тепловой нагрузкой.
Для алюминия применяется другая логика проектирования.
Его главное преимущество в сфере терморегулирования транспортных средств — малый вес в сочетании с хорошей формуемостью и полезными свойствами отражения лучистого тепла. Это делает его особенно практичным для крупных панелей, расположенных вдали от наиболее нагретых зон выхлопной системы.
BSTFLEX тисненый алюминиевый теплозащитный материал может использоваться в таких сферах, как:
Тиснение особенно полезно для алюминия, поскольку широкие тонкие панели в противном случае могут быть относительно гибкими. Формованная поверхность улучшает их структурные характеристики, сохраняя при этом преимущество в весе, присущее базовому материалу.
| Фактор проектирования | Тисненый алюминий | Тисненая нержавеющая сталь |
|---|---|---|
| Основное преимущество | Малый вес | Долговечность в сложных горячих зонах |
| Типичная установка | Днище, пол, моторный отсек и вторичные барьеры | Выпускной коллектор, каталитический нейтрализатор, глушитель и горячая сторона выхлопной системы |
| Вес панели | Ниже | Выше при сопоставимой геометрии |
| Формуемость | Хорошо подходит для легких формованных деталей | Подходит для прочных формованных теплозащитных экранов выхлопной системы |
| Механическая прочность | Подходит там, где приоритетом является вес | Предпочтительнее там, где выше механические требования |
| Преимущество тиснения | Придает жесткость легкому листовому металлу | Поддерживает жесткую конструкцию из тонкого материала |
Правильный выбор определяется тепловой зоной и механическими условиями эксплуатации, а не только тиснением.
Некоторые выхлопные системы работают в условиях, выходящих за рамки тех, что обычно отводятся для обычных алюминиевых или стандартных экранов из нержавеющей стали. Высокопроизводительные двигатели с турбонаддувом, системы для автоспорта и специализированные промышленные выхлопные узлы могут требовать использования более высокоэффективных никелевых сплавов.
Для этих применений BSTFLEX также поставляет материал для теплозащитных экранов из сплава Inconel 625.
Inconel обычно рассматривается, когда экстремальное тепловое воздействие, стойкость к окислению и высокотемпературные механические характеристики оправдывают более высокую стоимость материала.
Поэтому его следует рассматривать как инженерный вариант для тяжелых условий эксплуатации, а не как автоматическое обновление для каждого автомобильного теплозащитного экрана.
Не существует универсального узора тиснения, подходящего для каждого теплового барьера.
В зависимости от производственного процесса и требований к компоненту, металлический теплозащитный экран может использовать:
Узор следует выбирать в соответствии с требуемой жесткостью, толщиной листа, направлением формования и геометрией готовой детали.
Сложный узор не обязательно лучше. Цель состоит в том, чтобы обеспечить достаточную структурную устойчивость, сохранив при этом технологичность изготовления.

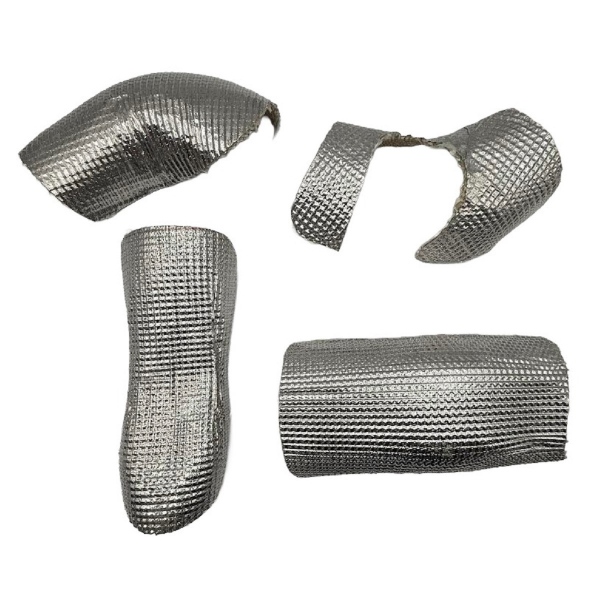

Материал теплозащитного экрана часто подвергается дополнительной штамповке, вытяжке, гибке или обрезке после производства исходного листа или рулона.
По этой причине тиснение должно быть совместимо с последующими операциями формования.
Слишком агрессивный узор может помешать глубокой вытяжке или вызвать непредсказуемое течение материала в сложной детали. Слишком неглубокий узор может не обеспечить требуемую жесткость.
Поэтому при разработке OEM-теплозащитных экранов необходимо учитывать последовательность производственных операций, включая:
Одна из самых распространенных ошибок при закупке — запрос металлических теплозащитных экранов с указанием только материала и толщины.
Например:
«Нам нужен лист для теплозащитного экрана из нержавеющей стали».
Этой информации недостаточно для определения надежного автомобильного компонента.
Покупателю также следует учитывать:
Одна и та же толщина листа может вести себя совершенно по-разному в зависимости от сплава, узора и геометрии готового изделия.
Различные клиенты приобретают материалы для теплозащиты на разных этапах производственной цепочки.
Компания по штамповке элементов выхлопных систем может запросить тисненый лист или рулон, который впоследствии будет отпрессован в готовые экраны. Автомобильный поставщик Tier, напротив, может запросить фасонную деталь, изготовленную по чертежу.
При запросе коммерческого предложения покупатели должны четко указать, что именно им требуется:
Это различие особенно важно при поиске поставщиков теплозащитных экранов для B2B, поскольку оснастка, допуски на размеры и объем производства могут существенно повлиять на метод изготовления.
Тисненые металлические тепловые барьеры можно найти по всему автомобилю везде, где требуется жесткий, легкий экран между источником тепла и термочувствительным компонентом.
Экран должен выдерживать вибрацию двигателя и повторяющиеся тепловые циклы, сохраняя при этом зазор от коллектора и близлежащих компонентов.
Теплозащитные экраны вокруг нейтрализаторов защищают прилегающие конструкции пола, проводку и другие системы днища от концентрированного лучистого тепла.

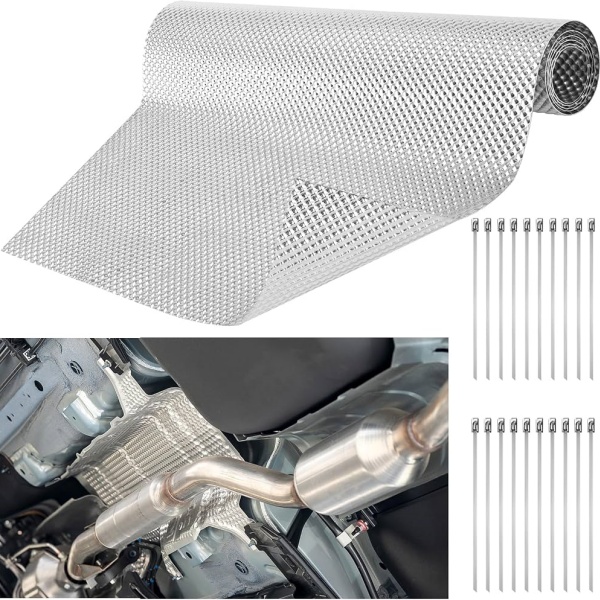

Длинные участки выхлопной системы под днищем часто требуют экранирования там, где трубы проходят рядом с полом автомобиля, топливными системами или конструкциями кузова.
Большие поверхности экранов вокруг глушителей выигрывают от сочетания малого веса и достаточной жесткости панели.
Компактные моторные отсеки с турбонаддувом создают серьезные проблемы с компоновкой и управлением тепловыми режимами. Нержавеющая сталь или более высокоэффективные сплавы могут рассматриваться в зависимости от условий эксплуатации.
Легкие алюминиевые барьеры могут помочь защитить проводку, компоненты впуска, электронику и панели кузова от лучистого тепла, создаваемого компонентами со стороны выпуска.
Эта технология не ограничивается легковыми автомобилями.
Тисненые металлические теплозащитные экраны также могут использоваться на:
В этих областях применения может уделяться больше внимания долговечности, поскольку двигатели могут работать в течение длительного времени под высокой нагрузкой, подвергаясь воздействию грязи, воды, вибрации и механических ударов.
Полезный запрос котировок (RFQ) должен содержать достаточно информации, чтобы поставщик мог понять как требования к материалу, так и конечное применение.
| Пункт спецификации | Предоставляемая информация |
|---|---|
| Применение | Выпускной коллектор, каталитический нейтрализатор, днище, турбокомпрессор, глушитель, моторный отсек или другое место |
| Базовый материал | Алюминий, нержавеющая сталь, Inconel или материал, который необходимо рекомендовать |
| Марка | Требуемая марка сплава, если она уже определена |
| Толщина | Номинальная толщина листа или допустимый диапазон |
| Тиснение | Существующий узор, образец или требуемая структурная задача |
| Размеры | Ширина, длина или спецификация рулона |
| Обработка | Лист, заготовка, штамповка, формовка или готовый компонент |
| Чертеж | 2D-чертеж, 3D-модель или физический образец, если имеется |
| Количество | Количество прототипов и ожидаемый годовой спрос |
BSTFLEX поддерживает проекты по управлению тепловыми процессами, начиная от сырьевых материалов для термоэкранов и заканчивая специализированными OEM-приложениями.
Доступные опции могут включать:
Актуальные варианты продукции см. в:

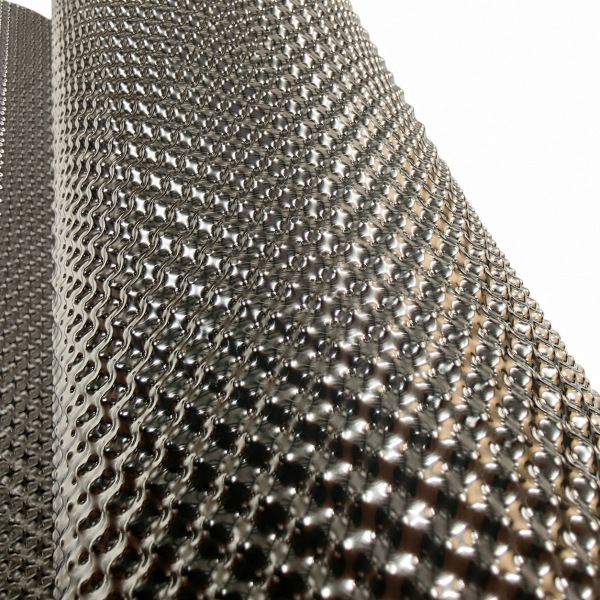

Материал для термоэкранов с тиснением — это металлический лист или фольга, которые были механически сформированы с выпуклым и вогнутым узором на поверхности. Тисненая геометрия повышает структурную жесткость тонкого листа и делает его пригодным для легких автомобильных тепловых барьеров.
Углубления или другие элементы тиснения придают тонкому металлу трехмерную геометрию. Это может повысить жесткость панели и помочь термоэкрану сохранять заданную форму при вибрации и тепловых циклах.
Для многих тонкостенных автомобильных экранов тиснение дает структурные преимущества, поскольку сформированная поверхность более устойчива к изгибу, чем полностью плоский лист из аналогичного материала и толщины. Выбор подходящей конструкции по-прежнему зависит от области применения.
Нет. Базовый сплав в первую очередь определяет высокотемпературные возможности материала. Тиснение изменяет геометрию и механическое поведение листа; оно не превращает алюминий или нержавеющую сталь в сплав, выдерживающий более высокие температуры.
Алюминий привлекателен для легких радиационных барьеров и экранов большой площади. Нержавеющая сталь, как правило, предпочтительнее в более сложных условиях со стороны выхлопной системы. Выбор материала должен основываться на тепловой нагрузке, весе, коррозии, вибрации и месте установки.
Никелевые сплавы, такие как Inconel 625, можно рассматривать для суровых тепловых условий, где важны высокотемпературные механические характеристики и стойкость к окислению. Как правило, они используются в тех случаях, когда оправдана их более высокая стоимость материала.
Да. Геометрия тиснения может быть разработана в соответствии с толщиной материала, размерами готовой детали, требованиями к формовке и объемом производства. Клиенты могут предоставить чертежи, образцы или существующий теплозащитный экран для оценки.
В зависимости от проекта материал может поставляться для дальнейшей обработки или разрабатываться в виде деталей для конкретного применения. В запросах на коммерческое предложение (RFQ) следует указывать, требуются ли листы, заготовки, формованные компоненты или готовые теплозащитные экраны OEM.
Ценность тисненого автомобильного теплозащитного экрана заключается не только в рисунке поверхности. Она заключается в совместном использовании геометрии, материала и конструкции установки.
Правильно подобранный рисунок тиснения может придать тонкому металлу большую структурную стабильность, поддержать облегченную конструкцию и помочь готовому теплозащитному экрану выдерживать вибрацию и термические циклы, возникающие в реальных транспортных средствах. Алюминий, нержавеющую сталь и Inconel можно затем выбирать в соответствии с тепловой зоной, в которой будет работать экран.
Для выхлопных систем OEM, моторных отсеков, каталитических нейтрализаторов, турбокомпрессоров или узлов днища кузова BSTFLEX может изучить чертежи, образцы и эксплуатационные требования для разработки подходящего решения в виде тисненого металлического теплозащитного экрана.
Отправьте информацию о требуемом материале, толщине, размерах, чертеж, годовое количество и сведения о применении, чтобы запросить инженерную оценку, образец или коммерческое предложение.
