Лучшие материалы для теплоизоляции выхлопных труб в высокотемпературных системах

Не существует единого материала, который можно было бы назвать лучшей теплоизоляцией выхлопной трубы для любой высокотемпературной системы.

Материал, который хорошо работает на выхлопной трубе генератора, может оказаться излишне тяжелым для приемной трубы автомобиля. Легкая текстильная обмотка, используемая на спортивном автомобиле, может не подойти для большой морской выхлопной магистрали, требующей съемной изоляции. Полированный металлический экран может эффективно сдерживать лучистое тепло, но не может заменить толстый изоляционный сердечник, если цель состоит в снижении температуры на внешней стороне изоляции трубы.

Правильный материал для теплоизоляции выхлопной трубы поэтому зависит от того, что должна обеспечивать тепловая система.

Для большинства высокотемпературных выхлопных систем инженеры выбирают между несколькими группами материалов:

• стекловолокно;

• высококремнеземистое волокно;

• базальтовое волокно;

• керамическое или другое высокотемпературное изоляционное волокно;

• нержавеющая сталь;

• алюминий;

• металлические барьеры из никелевых сплавов;

• многослойные комбинации этих материалов.

Наиболее эффективное решение часто заключается вовсе не в одном материале.

Это тщательно подобранная комбинация.

BSTFLEX производит теплоизоляцию для выхлопных труб и специализированные системы тепловой защиты выхлопных систем для автомобильной, дизельной, морской, генераторной и промышленной техники.

---

Думайте слоями, а не названиями материалов

Распространенная ошибка при выборе изоляции выхлопной системы — задавать вопрос:

«Какой материал выдерживает самую высокую температуру?»

Этот вопрос не полон.

Высокотемпературная система изоляции выхлопных газов обычно выполняет несколько задач одновременно.

Внутренний слой должен выдерживать температуру поверхности выхлопной трубы.

Изоляционный сердечник должен замедлять теплопередачу.

Внешний слой должен выдерживать эксплуатацию, вибрацию и загрязнения.

Система крепления должна удерживать конструкцию на месте после многократных циклов нагрева и охлаждения.

Эти требования редко указывают на один и тот же материал.

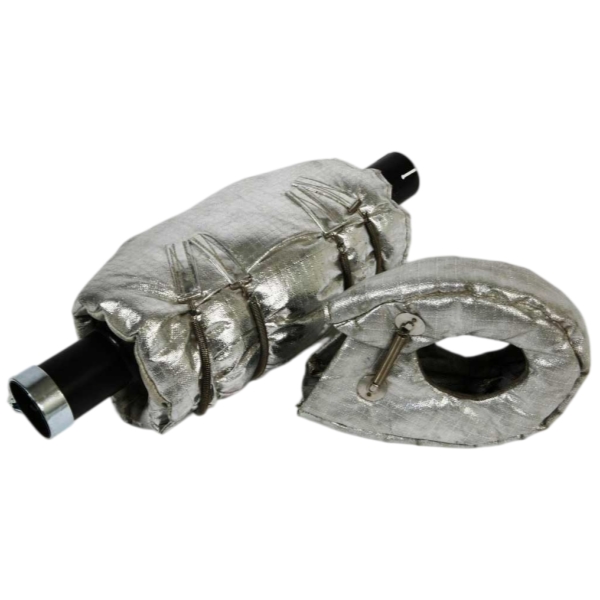

Поэтому съемный термочехол для выхлопной трубы может быть сконструирован следующим образом:

Горячая выхлопная труба

↓

Высокотемпературная внутренняя обшивка

↓

Изоляционный сердечник

↓

Защитная внешняя ткань или металлическая оболочка

↓

Система механического крепления

Такой многослойный подход позволяет каждому материалу выполнять ту работу, с которой он справляется лучше всего.

---

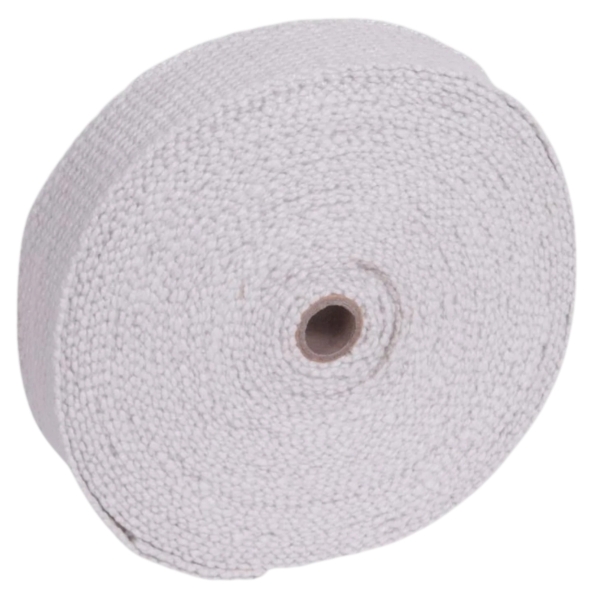

Стекловолокно: практичная отправная точка

Стекловолокно является одним из наиболее часто используемых материалов в теплоизоляции выхлопных систем, поскольку оно обеспечивает полезный баланс между тепловыми характеристиками, гибкостью, доступностью и стоимостью производства.

Его можно преобразовать в:

• тканое полотно;

• иглопробивную изоляцию;

• ленту;

• плетеный рукав;

• термоленту для выхлопных систем;

• съемные компоненты изоляционных матов.

Эта универсальность важна.

Производитель может использовать стекловолокно по-разному в зависимости от того, является ли выхлопной компонент прямой трубой, коленом, глушителем или корпусом сложной формы.

Где стекловолокно работает хорошо

Изоляцию на основе стекловолокна обычно рассматривают для:

• трубопроводов дизельных выхлопных систем;

• выхлопных линий генераторов;

• компонентов выхлопных систем транспортных средств;

• корпусов оборудования;

• съемных изоляционных матов;

• промышленных выхлопных систем.

Оно особенно полезно, когда температура выхлопных газов находится в пределах возможностей выбранной конструкции из стекловолокна и когда экстремальное прямое воздействие горячей стороны не является основным требованием.

Почему стекловолокно остается широко используемым

Преимущество заключается не только в цене.

Стекловолокно легко:

• резать;

• сшивать;

• ламинировать;

• оборачивать;

• помещать в рукав;

• комбинировать с покрытиями;

• включать в многослойные системы.

Это дает проектировщикам значительную свободу при создании индивидуальной изоляции выхлопных труб.

Когда стоит отказаться от стекловолокна

Если температура горячей стороны приближается к надежному рабочему диапазону стандартной конструкции из стекловолокна или превышает его, конструкция должна быть переориентирована на использование высокотемпературных волокон или защиту стекловолокна за другим слоем со стороны нагрева.

Именно здесь на помощь приходит кремнезем.

---

Высококремнеземистое волокно: для более суровых условий теплового воздействия

Высококремнеземистый текстиль — это важное семейство материалов для высокотемпературной изоляции выхлопных труб.

По сравнению с обычным стекловолокном, высококремнеземистые материалы выбирают там, где требуется более высокая устойчивость к длительному воздействию высоких температур.

Они могут поставляться в виде:

• тканого полотна;

• ленты;

• рукава;

• изоляционного покрытия;

• облицовки матов;

• термоленты для выхлопных систем.

BSTFLEX также работает с высококремнеземными тканями для других областей применения, требующих защиты от экстремальных температур, что обеспечивает материалу прочное место в системах высокотемпературной изоляции.

Лучшие места для применения кремнезема

Высококремнеземный материал особенно актуален для:

• высокопроизводительных дизельных двигателей;

• выхлопных систем с турбонаддувом;

• выпускных коллекторов;

• горячих приемных труб;

• выхлопных систем генераторов;

• промышленных выхлопных трубопроводов.

Кремнезем не обязательно означает «изготовить весь мат из кремнезема»

Во многих инженерных матах слой кремнезема может быть сконцентрирован там, где температура наиболее высока.

Например:

Горячая сторона: кремнеземная ткань
Середина: изоляционный сердечник
Внешняя сторона: стекловолокно с покрытием или механический защитный слой

Это позволяет достичь более высоких общих характеристик и контроля затрат, чем при изготовлении каждого слоя из одного и того же высокотемпературного текстиля.

---

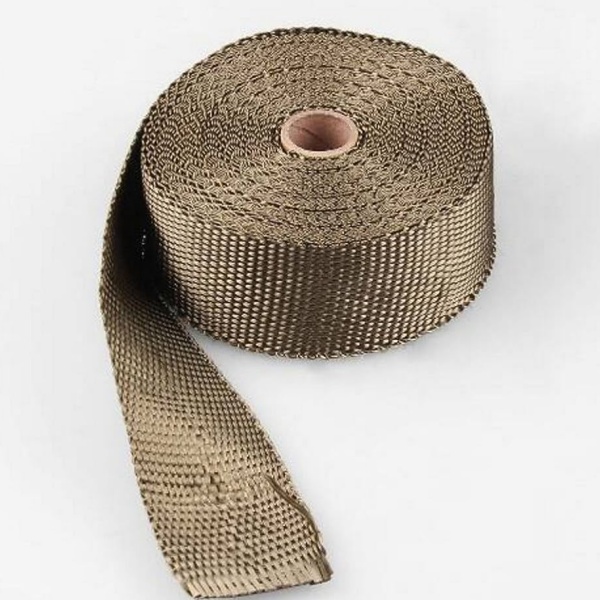

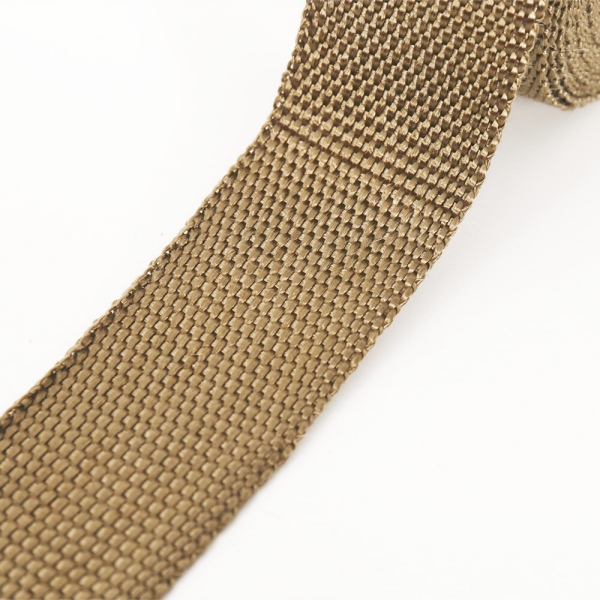

Базальтовое волокно: полезно для гибкой защиты выхлопных систем

Базальтовое волокно занимает важное место между обычными тканями для выхлопных систем и специализированной изоляцией для экстремальных температур.

Оно особенно хорошо известно на рынке автомобильных и высокопроизводительных выхлопных систем.

Из базальтовой ткани можно изготавливать гибкие изделия, такие как:

• термолента для выхлопных систем;

• лента;

• рукава;

• компоненты матов.

Его гибкость делает его полезным там, где изоляция должна повторять изогнутую геометрию трубы.

Где базальт оправдан

Типичные области применения включают:

• выпускные коллекторы;

• приемные трубы;

• выхлопные системы мотоциклов;

• автомобильные выхлопные трубы;

• формованные термоизоляционные одеяла.

Базальт особенно привлекателен там, где важна гибкость монтажа.

В каких случаях базальт менее пригоден

Для большой выхлопной магистрали генератора, требующей достижения определенной целевой температуры внешней поверхности, простой обмотки трубы базальтовой лентой может быть недостаточно.

Более толстая многослойная система одеял может обеспечить лучший контроль.

Это иллюстрирует важное различие:

Волокно с более высокой термостойкостью не обязательно является изоляционной системой с лучшими теплотехническими характеристиками.

Толщина, плотность, способ монтажа и движение воздуха — все это имеет значение.

---

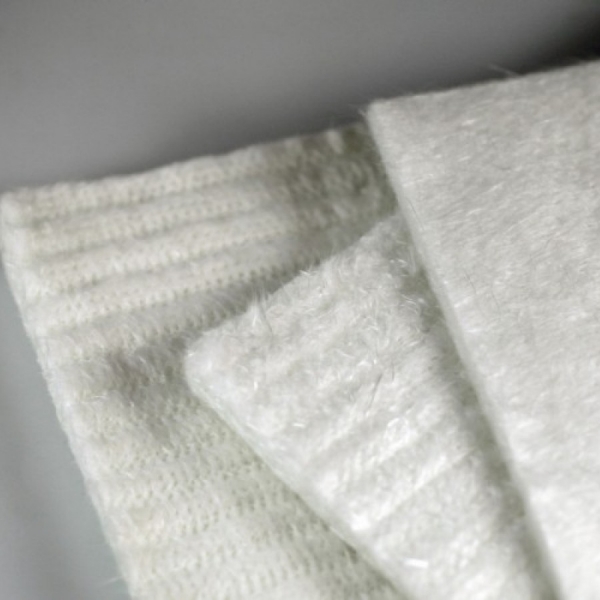

Керамические и высокотемпературные волокнистые сердечники: когда толщина изоляции должна работать эффективнее

Некоторым выхлопным системам требуется значительно большее термическое сопротивление, чем может обеспечить тонкий текстильный слой.

Это часто встречается там, где:

• высокая температура выхлопных газов;

• персонал работает вблизи трубы;

• необходимо контролировать температуру в кожухе;

• близлежащие компоненты имеют низкие температурные пределы;

• ограниченное пространство для монтажа.

В таких случаях может быть применен высокотемпературный изоляционный сердечник.

В зависимости от области применения это может включать изоляцию на основе керамики или другое высокотемпературное волокно специальной разработки.

Сердечник обеспечивает термическое сопротивление.

Обычно его не оставляют открытым.

Вместо этого он заключается между защитными слоями.

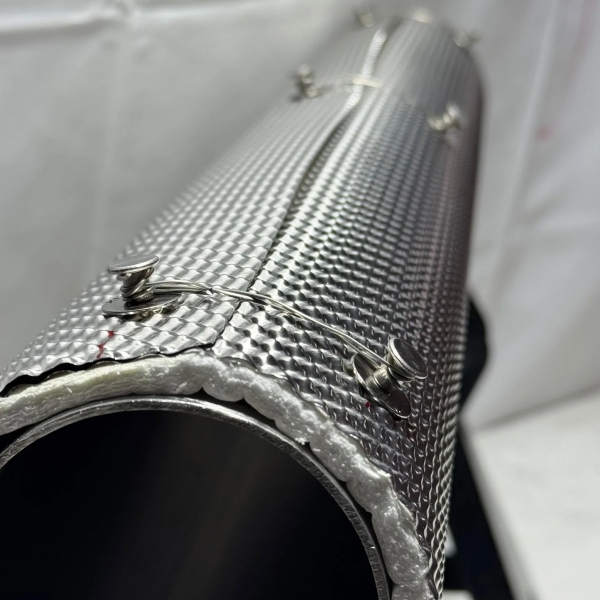

Типовая конструкция может быть такой:

сетка из нержавеющей стали или высокотемпературная ткань

высокотемпературный изоляционный сердечник

внешняя ткань с покрытием

Это сильно отличается от базовой обмотки выхлопной трубы.

Она ведет себя скорее как съемный термочехол.

---

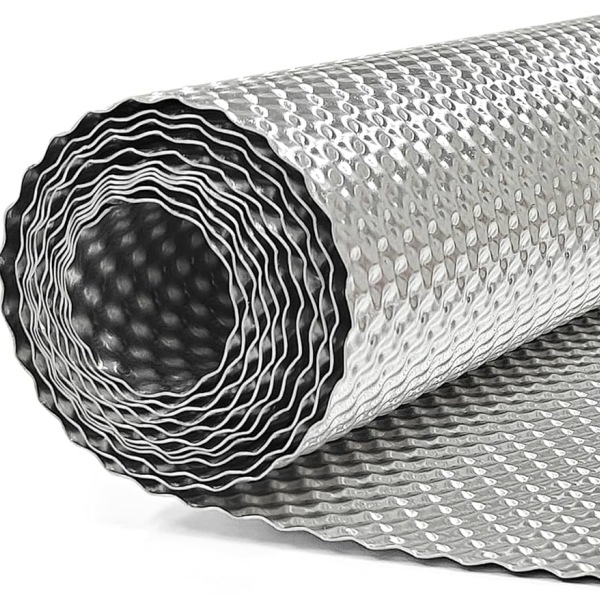

Нержавеющая сталь: защита, а не объемная изоляция

Нержавеющая сталь часто упоминается как материал для изоляции выхлопных труб, но технически она выполняет иную роль, чем волокнистая изоляция.

Сама по себе нержавеющая сталь обычно не выбирается в качестве толстого теплоизолятора.

Ее ценность заключается в следующем:

• температуростойкость;

• механическая прочность;

• стойкость к окислению;

• защита от истирания;

• структурная стабильность;

• пригодность для тонких формованных экранов.

BSTFLEX уже использует нержавеющую сталь в конструкциях теплозащитных экранов выхлопных систем, включая металлические изоляционные системы для выхлопных систем.

Нержавеющая сталь может использоваться в качестве

Внешняя оболочка

Защита мягкой изоляции от повреждений.

Внутренний слой (со стороны горячей поверхности)

Создание прочной поверхности, прилегающей к компоненту выхлопной системы.

Сетчатое армирование

Укрепление гибких матов.

Жесткий теплозащитный экран

Создание барьера между трубой и соседним компонентом.

Где нержавеющая сталь становится особенно ценной

• тяжелая техника;

• дорожные транспортные средства;

• морская среда;

• промышленные двигатели;

• установки с высоким уровнем вибрации;

• зоны, подверженные механическому контакту.

Мягкая изоляционная система может обладать отличной термостойкостью, но иметь низкий срок службы при механических нагрузках, если ее внешняя поверхность постоянно трется о другой компонент.

Защитный слой из нержавеющей стали может решить эту проблему.

---

Алюминий: отлично подходит для защиты от лучистого тепла, но не является заменой толстой изоляции

Алюминий широко используется в системах управления тепловым режимом автомобилей из-за своего малого веса и способности работать в качестве отражающего теплового барьера.

Но его не следует путать с толстым изоляционным сердечником выхлопной системы.

Если основная проблема заключается в том, что:

«Выхлопная труба излучает тепло в сторону днища автомобиля»,

алюминиевый экран может быть очень эффективным.

Если проблема заключается в том, что:

«Нам нужно снизить температуру доступной внешней поверхности этой выхлопной трубы генератора»,

один лишь тонкий алюминиевый лист не обеспечит ту же функцию, что и многослойный изоляционный мат.

Хорошие области применения алюминия включают

• защитные экраны выхлопной системы днища;

• защитные экраны глушителя;

• тепловые барьеры пола;

• защитные экраны каталитического нейтрализатора;

• барьеры моторного отсека.

Эффективность отражающего металлического экрана также сильно зависит от воздушного зазора при установке.

Это означает, что геометрия конструкции важна почти так же, как и материал.

---

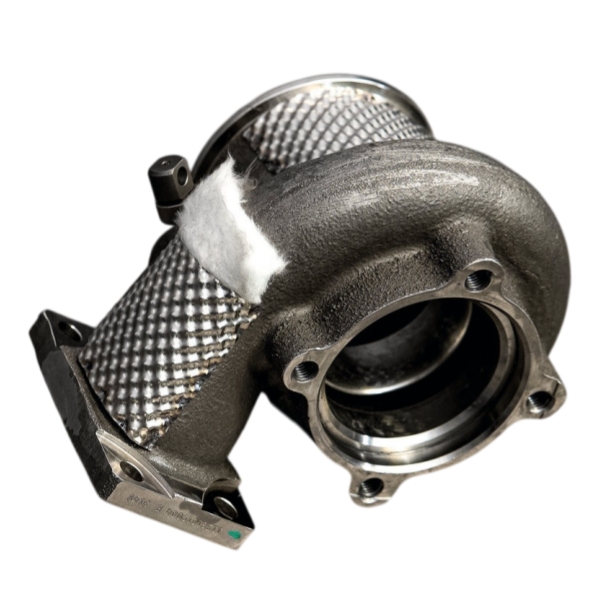

Никелевые сплавы: для суровых условий выхлопных систем

Существуют области применения, где обычный алюминий или нержавеющая сталь больше не являются идеальным металлическим решением.

Высокопроизводительные двигатели, системы автоспорта, зоны турбокомпрессоров и суровые промышленные условия выхлопных систем могут потребовать более высокой стойкости к окислению и характеристик при высоких температурах.

Для таких условий можно рассмотреть никелевые сплавы.

BSTFLEX производит теплозащитный экран из сплава Alloy 625 Inconel для ответственных задач по созданию тепловых барьеров.

Никелевый сплав обычно не выбирают в качестве недорогого изоляционного материала общего назначения для выхлопных систем.

Он используется тогда, когда требования окружающей среды оправдывают дополнительные затраты на материал.

Это может включать:

• экстремальный локальный нагрев;

• интенсивный тепловой цикл;

• коррозию;

• сложные механические условия;

• высокопроизводительные выхлопные системы.

---

Сравнение материалов, которое действительно имеет значение

Вместо того чтобы сравнивать только температурные показатели, сравните, что каждый материал привносит в конечную систему.

Материал	Основная роль	Гибкость	Механическая защита	Типичное применение
Стекловолокно	Общая теплоизоляция	Высокая	Умеренная	Маты, обмотки, рукава
Высококремнеземное волокно	Текстильная защита для высоких температур	Высокая	Умеренная	Горячие слои, обмотки, маты
Базальт	Гибкий высокотемпературный текстиль	Высокая	Умеренная	Обмотки выхлопных систем, автомобильная изоляция
Высокотемпературный волокнистый сердечник	Основной изоляционный слой	Средняя	Низкая без покрытия	Толстые маты и чехлы
Алюминий	Барьер от лучистого тепла	От низкого до среднего	Умеренный	Защитные экраны днища и труб
Нержавеющая сталь	Механическая защита и защита горячих поверхностей	Низкий	Высокий	Экраны, оболочки, сетка
Никелевый сплав	Металлическая теплоизоляция для тяжелых условий эксплуатации	Низкий	Высокий	Экстремальные условия выхлопной системы

Ни один столбец не определяет универсального победителя.

Именно поэтому выбор материала должен зависеть от области применения.

---

Материал для изоляции выхлопной трубы генератора

Установки генераторов создают особенно сложное сочетание требований.

Выхлопная труба может проходить через:

• акустические кожухи;

• технические помещения;

• контейнеры;

• корпуса оборудования.

Тепло, выделяемое трубой, может воздействовать как на людей, так и на окружающее оборудование.

Поэтому для изоляции генераторов часто предпочтительны многослойные съемные чехлы.

Типовая инженерная концепция может сочетать:

• прочный внутренний слой, контактирующий с горячей поверхностью;

• основной слой теплоизоляции значительной толщины;

• защитную внешнюю оболочку;

• механическое крепление.

Почему съемная?

Потому что выхлопные системы генераторов содержат точки обслуживания.

Несъемная обмотка может затруднить проведение осмотра в будущем.

По этой причине материал для изоляции выхлопной трубы генератора следует оценивать с учетом требований к техническому обслуживанию, а не просто выбирать самый толстый доступный волокнистый материал.

---

Судовым выхлопным системам требуется нечто большее, чем просто термостойкость

Морская среда создает еще одну проблему при выборе.

Изоляция может подвергаться воздействию:

• влажности;

• воды;

• соль;

• масло;

• вибрация;

• ограниченная вентиляция.

Волокно, которое хорошо выдерживает температуру выхлопных газов, все равно может нуждаться в подходящем внешнем покрытии для защиты в морских условиях.

Поэтому сухие морские выхлопные системы часто выигрывают от использования съемных изоляционных чехлов с защитными внешними слоями.

Особое внимание следует уделить:

• выхлопным стоякам;

• коленам;

• фланцам;

• соединениям турбокомпрессора;

• выхлопным трубопроводам генератора.

Материальная система также должна позволять при необходимости осматривать нижележащий выхлопной компонент.

---

Автомобильная выхлопная изоляция часто ограничена пространством

Транспортные средства создают практически противоположную конструкторскую задачу.

Пространство может быть крайне ограничено.

Может не хватить места для толстого съемного одеяла вокруг каждой секции выхлопной системы.

Вот почему автомобильные системы часто сочетают в себе несколько материалов.

Например:

Выпускной коллектор:базальтовая или другая выхлопная лента

Корпус турбины:формованное изоляционное одеяло

Приемная труба:фигурное термоодеяло

Каталитический нейтрализатор:теплозащитный экран из нержавеющей стали или алюминия

Пол:легкий отражающий барьер

Поэтому лучшая автомобильная система терморегулирования — это, как правило, комбинация материалов, а не какая-то одна «лучшая выхлопная изоляция».

---

Почему максимальные температурные показатели могут вводить в заблуждение

Температурные показатели полезны, но их необходимо правильно интерпретировать.

Спецификация материала может относиться к:

• длительному воздействию;

• периодическому воздействию;

• кратковременному пику;

• прямому пламени;

• сохранности материала.

Это не эквивалентные условия.

Если материал остается физически неповрежденным при определенной температуре, это не означает автоматически, что готовое изоляционное одеяло будет поддерживать требуемую температуру внешней поверхности в тех же условиях.

Производительность всей системы зависит от:

• толщины изоляции;

• плотности;

• температуры источника тепла;

• длительности воздействия;

• потока воздуха;

• температуры окружающей среды;

• условий контакта;

• сжатия при установке.

Поэтому для инженерных проектов следует указывать полные условия эксплуатации.

---

Более эффективный способ выбора высокотемпературной изоляции выхлопной системы

Вместо того чтобы сообщать поставщику только:

Температура выхлопных газов: 700°C

предоставьте более полное техническое задание по теплоизоляции.

Источник тепла

• выхлопная труба;

• коллектор;

• турбокомпрессор;

• глушитель;

• колено.

Рабочие данные

• постоянная температура поверхности;

• максимальное отклонение;

• продолжительность работы.

Геометрия

• внешний диаметр трубы;

• длина изоляции;

• изгибы;

• фланцы;

• кронштейны.

Тепловые требования

• требуемая температура внешней поверхности;

• температурный предел соседних компонентов;

• доступная толщина изоляции.

Окружающая среда

• автомобильная;

• морская;

• генераторная;

• стационарная промышленная;

• вне помещения;

• в закрытом виде.

Механические требования

• уровень вибрации;

• истирание;

• влажность;

• воздействие масла;

• возможность снятия.

Эта информация позволяет производителю выбрать систему материалов, а не гадать на основе одного значения температуры.

---

Три практические комбинации материалов

Для многих реальных проектов решение выглядит скорее как одно из следующих.

Универсальная оболочка для выхлопной трубы

Подходит для многих дизельных или промышленных применений.

Возможная архитектура:

термостойкая внутренняя ткань + волокнистая изоляция + прочная внешняя ткань

Это обеспечивает гибкость и возможность снятия при установке.

---

Высокотемпературное теплоизоляционное одеяло для выхлопной системы

Используется там, где горячая сторона требует более высокой термостойкости.

Возможная архитектура:

ткань из высококремнеземного волокна для горячей стороны + высокотемпературный изоляционный сердечник + усиленная внешняя оболочка

Это позволяет отделить требования к высокотемпературной поверхности от требований к механической защите.

---

Система с металлическим покрытием для тяжелых условий эксплуатации

Используется там, где предъявляются высокие требования как к температуре, так и к физической долговечности.

Возможная архитектура:

облицовка из нержавеющей стали или никелевого сплава + изоляционный сердечник + усиленная система крепления

Этот тип конструкции особенно актуален там, где механический контакт, загрязнение или суровые условия эксплуатации быстро повредили бы открытый текстиль.

---

Какой материал для изоляции выхлопных труб является лучшим?

Ответ зависит от задачи, которую должен выполнять материал.

Выбирайте стекловолокно, когда подходит универсальный и экономичный термостойкий текстиль.

Выбирайте высококремнеземное волокно, когда текстиль на горячей стороне требует более высокой термостойкости.

Рассмотрите базальт для гибкой обмотки выхлопных труб и автомобильных теплоизоляционных применений.

Используйте высокотемпературный волокнистый сердечник, когда требуется значительное термическое сопротивление.

Используйте алюминийглавным образом, когда целью является легкое отражение лучистого тепла.

Используйте нержавеющую сталь, когда важны механическая прочность и защита от высоких температур.

Рассмотрите никелевый сплав для жестких тепловых и окружающих условий.

Для многих высоконагруженных выхлопных систем наилучший результат достигается за счет комбинирования двух или более из этих материалов.

Вот почему всегда следует оценивать всю конструкцию изоляции в комплексе, вместо того чтобы выбирать материал выхлопной изоляции исключительно по таблице температур.

BSTFLEX производит изоляцию для выхлопных труб, съемные чехлы, термоленты, гибкую обкладку и изготовленные на заказ металлические теплозащитные экраны для выхлопных систем автомобилей, судов, дизельных двигателей, генераторов и промышленного оборудования.

Для индивидуального проекта укажите размеры выхлопной трубы, непрерывную рабочую температуру, условия установки, допустимую толщину изоляции и требуемое количество. После этого выбор материала можно будет сделать на основе фактических тепловых и механических условий применения.
